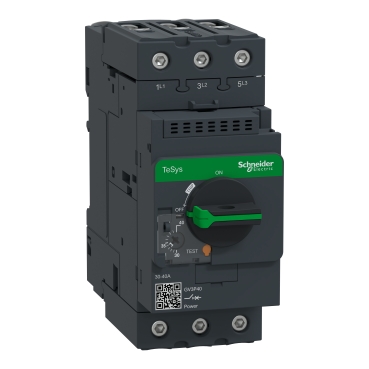

Schneider TESYS GV3P40 Interruttore magnetotermico per motori 3 P 40Amp 690V 50/60 Hz

Riferimento: 5350/DA2/SX/Q1

Condizione: Nuovo (Altro)

85,00 € tasse incl.

Più dettagli

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Salvamotore
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider TESYS GV3P40 Interruttore magnetotermico per motori 3 P 40Amp 690V 50/60 Hz
GV3P40 è un interruttore automatico TeSys GV di Schneider Electric per motori. Assicura la protezione magnetotermica dei motori 18,5 kW a 400 V e un'elevato potere di interruzione Icu 50 kA. Controllo start-stop tramite manovra rotativa garantita per 50.000 cicli AC-3 415V. GV3P40 è un interruttore automatico per motori TeSys GV di Schneider Electric progettato per applicazioni motorizzate 18,5 kW a 400 V. Soddisfa la protezione magnetotermica con un campo di regolazione termica 30-40 A, sgancio magnetico a 14 xIn e un elevato potere di interruzione Icu 50 kA a 400 V. Controllo start-stop tramite manovra rotativa garantita per 50.000 cicli AC-3 415V. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Caratteristiche

Gamma	TeSys Deca
Nome prodotto	TeSys GV3 TeSys Deca
Tipo prodotto	Interruttore automatico
Nome dispositivo	GV3P
Applicazione	Protezione motore
Tecnologia sganciatore	Magnetotermico

Caratteristiche tecniche
Numero di poli	3P
Tipo di rete	CA
Categoria di utilizzazione	AC-3 conforme a IEC 60947-4-1
Frequenza di rete	50/60 Hz conforme a IEC 60947-4-1
Tipologia fissaggio	Guida DIN simmetrica 35 mm: agganciato Pannello: avvitato (with 3 x M4 screws)
Potenza motore in kW	18,5 kW a 400/415 V CA 50/60 Hz 22 kW a 500 V CA 50/60 Hz 37 kW a 690 V CA 50/60 Hz
Potere di interruzione	100 kA Icu conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz 50 kA Icu conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz 50 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz 12 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz 6 kA Icu conforme a IEC 60947-2 a 690 V CA 50/60 Hz
Potere di interruzione di servizio nominale [Ics]	100 % conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz 100 % conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz 100 % conforme a IEC 60947-2 a 440 V CA 50/60 Hz 50 % conforme a IEC 60947-2 a 500 V CA 50/60 Hz 50 % conforme a IEC 60947-2 a 690 V CA 50/60 Hz
Tipo di controllo	Manovra rotativa
Corrente nominale [In]	40 A
campo di regolazione protezione termica	30…40 A conforme a IEC 60947-4-1
Corrente di sgancio magnetico	560 A
Corrente termica convenzionale in aria [Ith]	40 A conforme a IEC 60947-4-1
Tensione nominale di impiego [Ue]	690 V CA 50/60 Hz conforme a IEC 60947-2
Tensione nominale di isolamento [Ui]	690 V CA 50/60 Hz conforme a IEC 60947-2
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947-2
Sensibilità mancanza di fase	Si conforme a IEC 60947-4-1
Attitudine al sezionamento	Si conforme a IEC 60947-1
Dissipazione energia per polo	8 W
Durata meccanica	50000 cicli
Durata elettrica	50000 cicli per AC-3 a 415 V In
Servizio nominale	Continuo conforme a IEC 60947-4-1
coppia di serraggio	5 Nm - su morsetto di fissaggio a vite
larghezza	55 mm
altezza	132 mm
profondità	136 mm
peso prodotto	0,96 kg
Colore	Grigio scuro

Ambiente
Norme di riferimento	EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
Certificazioni prodotto	CCC UL CSA EAC ATEX LROS (Lloyds Register of shipping) BV ABS DNV-GL "UKCA"
Grado di protezione IK	IK09 contenitore
grado di protezione IP	IP20 conforme a CEI 60529
tenuta climatica	Conforme a IACS E10
Temperatura di stoccaggio	-40…80 °C
Resistenza al fuoco	960 °C conforme a IEC 60695-2-11
Temperatura ambiente	-20…60 °C
Robustezza meccanica	Urti: contattore aperto 15 Gn per 11 ms Urti: contattore chiuso 30 Gn per 11 ms Vibrazioni: 4 Gn, 5...300 Hz
