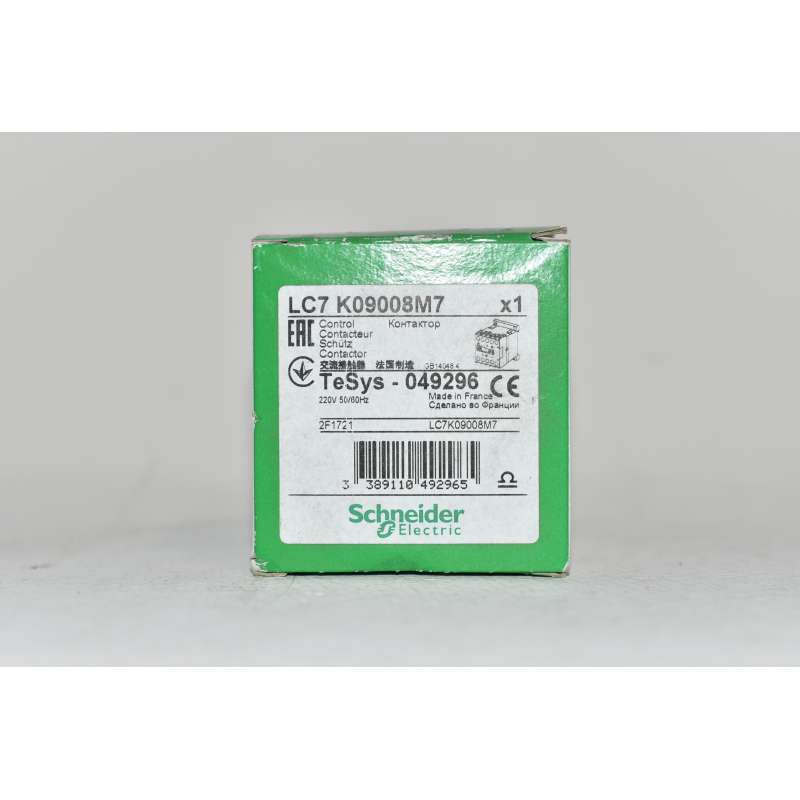

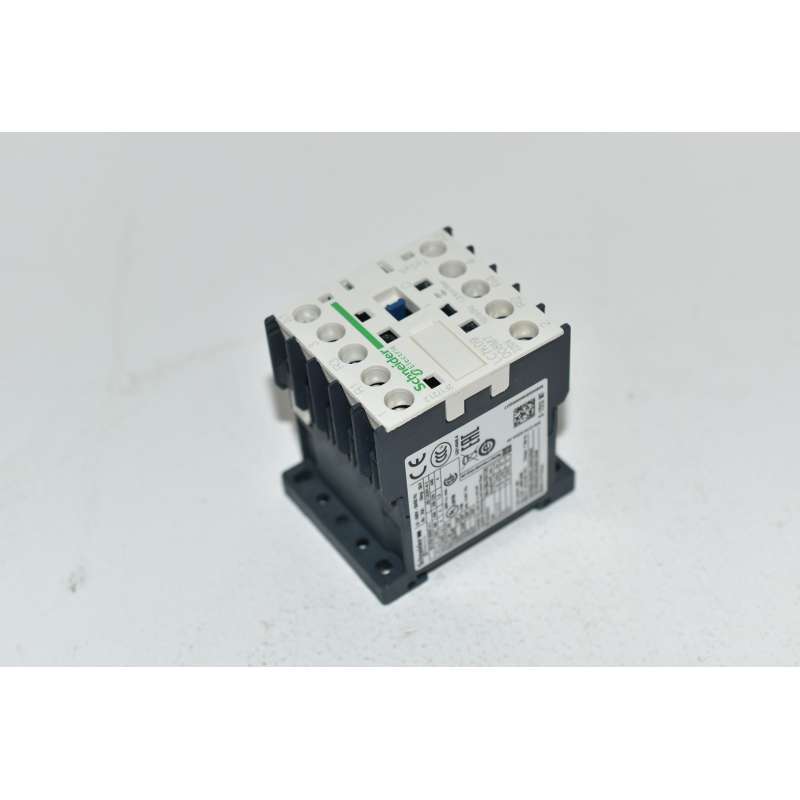

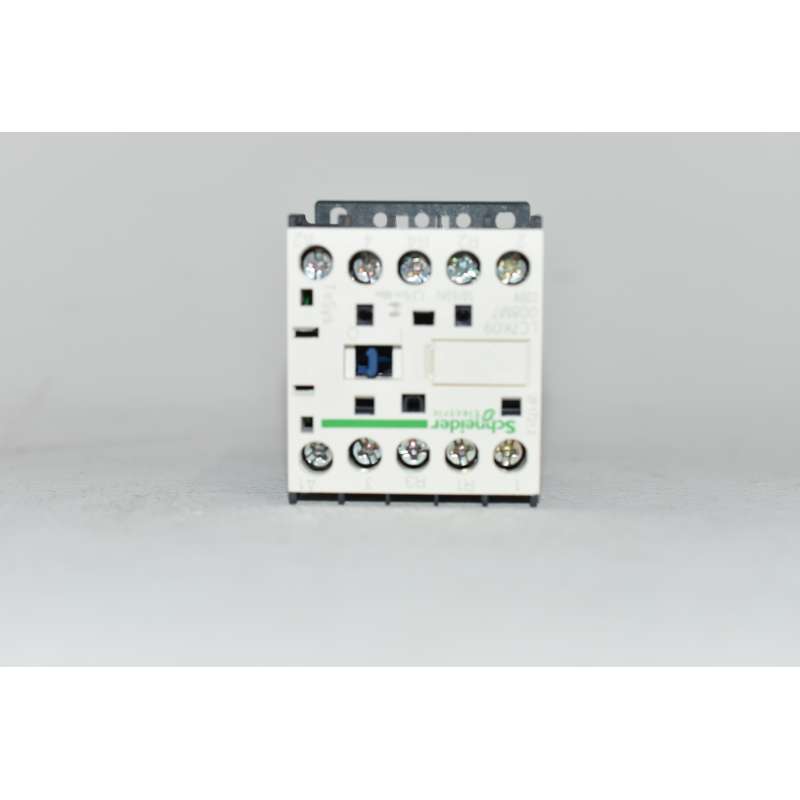

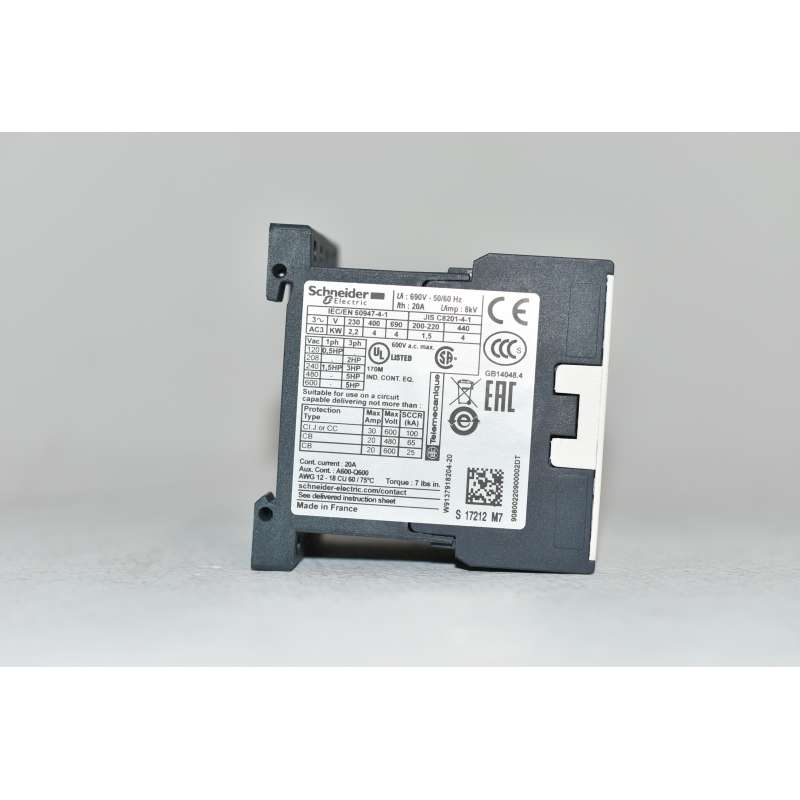

LC7K09008M7 Schneider Contattore TeSys 2NO+2NC-CA 1 440V 20Amp 220-230 VCA

Riferimento: 6869/BB3/SX/Q8

Condizione: Nuovo

20,00 € tasse incl.

7 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Contatore
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

LC7K09008M7 Schneider Contattore TeSys 2NO+2NC-CA 1 440V 20Amp 220-230 VCA
Contattore TeSys K, 4 poli (2NO + 2 NC), per applicazioni di carico non induttive fino a 20 A/ 690V AC-1. Dispone di una bobina AC da 220V a 50/60 Hz, senza contatto ausiliario integrato, collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 600 cicli/ora e ambienti fino a 50 °C, Dispone di affidabilità e resistenza alle applicazioni standard. Compatto (larghezza 45 mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC),
Caratteristiche:

Presentazione
Gamma	TeSys
Tipo Prodotto	Contattore
Applicazione	Controllo
Applicazione contattore	Carico resistivo

Caratteristiche tecniche
Categoria di utilizzazione	AC-1
Numero di poli	4P
power pole contact composition	2 NO + 2 NC
Tensione nominale di impiego [Ue]	<= 690 V CA <= 400 Hz circuito di potenza: <= 690 V CA <= 400 Hz circuito segnalazione:
Corrente nominale di impiego [Ie]	20 A (at <60 °C) at <= 690 V CA AC-1 for circuito di potenza
tipo circuito di controllo	CA a 50/60 Hz
tensione di comando [Uc]	220...230 V CA 50/60 Hz
Tensione nominale di tenuta agli impulsi [Uimp]	8 kV
Categoria di sovratensione	III
Corrente termica convenzionale in aria aperta [Ith]	20 A (at 60 °C) for circuito di potenza 10 A (at 50 °C) for circuito segnalazione
Potere di chiusura nominale Irms	110 A CA for circuito di potenza conforming to IEC 60947
capacità di interruzione nominale	110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
Corrente nominale ammissibile di breve durata [Icw]	90 A 50 °C - 1 s for circuito di potenza 85 A 50 °C - 5 s for circuito di potenza 80 A 50 °C - 10 s for circuito di potenza 60 A 50 °C - 30 s for circuito di potenza 45 A 50 °C - 1 min for circuito di potenza 40 A 50 °C - 3 min for circuito di potenza 20 A 50 °C - >= 15 min for circuito di potenza
Calibro del fusibile associato	25 A gG at <= 440 V for circuito di potenza 25 A aM for circuito di potenza
impedenza media	3 mOhm - Ith 20 A 50 Hz for circuito di potenza
Tensione nominale di isolamento [Ui]	600 V conforme a UL 508 circuito di potenza:690 V conforme a IEC 60947-4-1 circuito di potenza:600 V conforme a CSA C22.2 No 14 circuito di potenza:
potenza di spunto in VA	30 VA (at 20 °C)
assorbimento potenza di mantenimento VA	4,5 VA (at 20 °C)
dissipazione di calore	1,3 W
limiti tensione circuito di controllo	Operativo: 0,8...1,15 Uc (at <50 °C) Diseccitazione: >= 0,20 Uc (at <50 °C)
Connessioni - morsetti	Morsetti di fissaggio a vite 1 cavi 1,5…4 mm²solido Morsetti di fissaggio a vite 1 cavi 0,75…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 1 cavi 0,34…2,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 2 cavi 1,5…4 mm²solido Morsetti di fissaggio a vite 2 cavi 0,75…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 0,34…1,5 mm²flessibile con terminazione cavo
Maximum operating rate	3600 cicli/h
tecnologia bobina	Senza modulo soppressore integrato
Frequenza circ. segnalazione	<= 400 Hz
Supporto Di Montaggio	Piastra Rail
coppia di serraggio	0,8…1,3 Nm - su morsetti di fissaggio a vite Philips No 2 0,8…1,3 Nm - su morsetti di fissaggio a vite piatto Ø 6 mm 0,8…1,3 Nm - su morsetti di fissaggio a vite pozidriv No 2
tempo di funzionamento	10...20 ms diseccitazione bobina + apertura NO 10...20 ms eccitazione bobina + chiusura NO 15...25 ms disatt. bobina + chiusura NC 5...15 ms attiv. bobina + apertura NC
Livello di affidabilità sicurezza	B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
Durata meccanica	10 Mcicli
durata elettrica	0,16 Mcicli 20 A AC-1 a Ue <= 690 V
robustezza meccanica	Urti contattore chiuso, su asse X: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore chiuso, su asse Y: 15 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore chiuso, su asse Z: 15 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse X: 6 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse Y: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse Z: 10 Gn per 11 ms conforme a IEC 60068-2-27 Vibrazioni contattore chiuso: 4 Gn, 5...300 Hz conforme a IEC 60068-2-6 Vibrazioni contattore aperto: 2 Gn, 5...300 Hz conforme a IEC 60068-2-6
Altezza	58 mm
Larghezza	45 mm
Profondità	57 mm

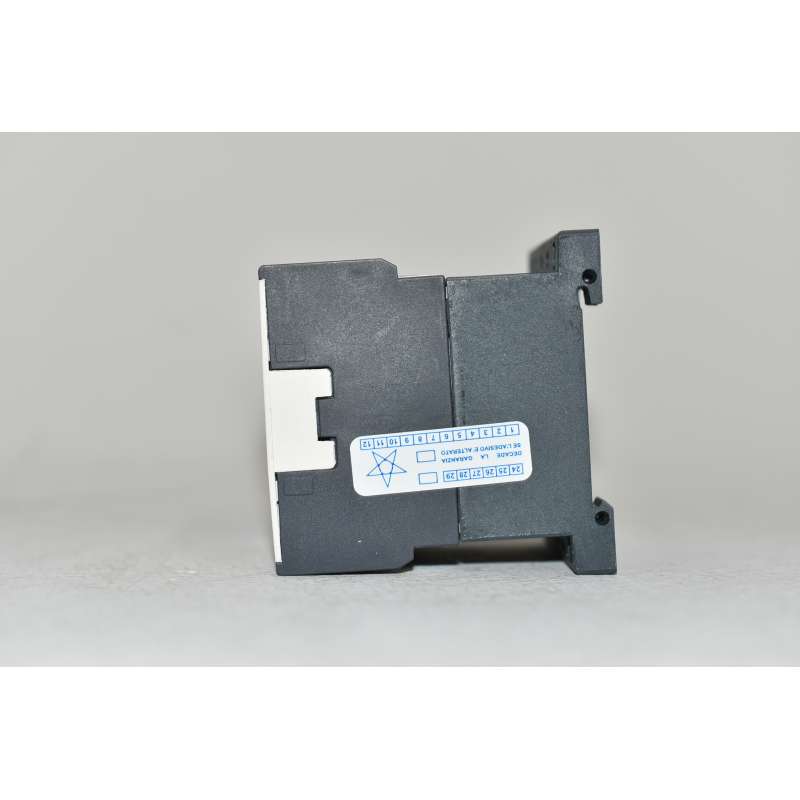

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.

In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
