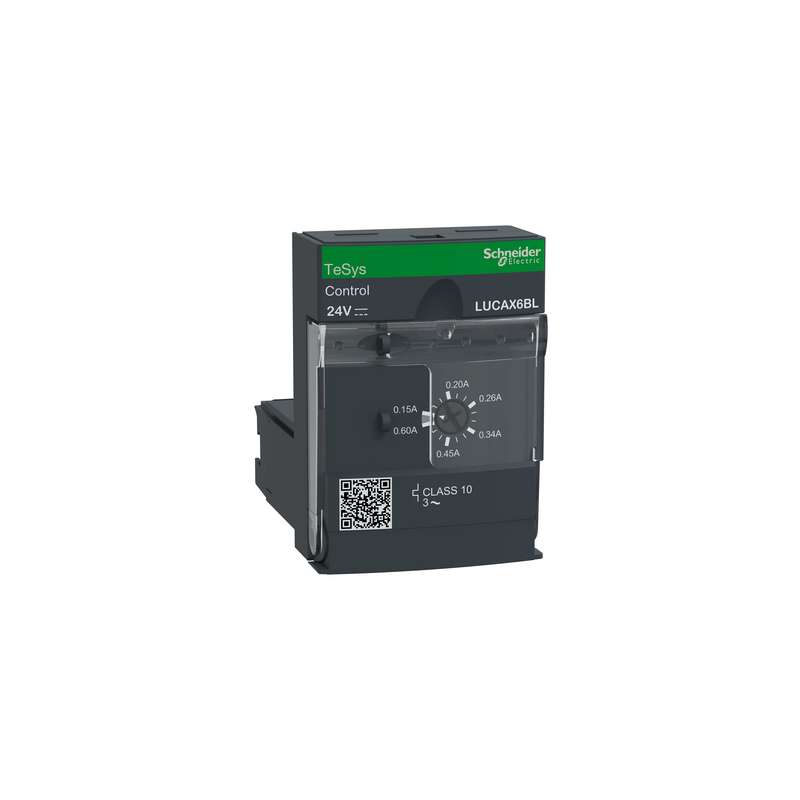

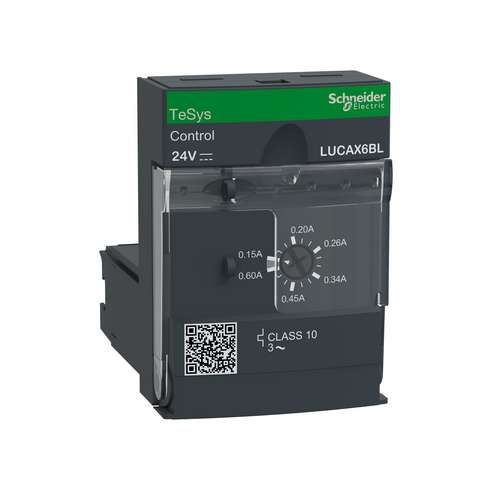

LUCAX6BL Schneider Unità di Controllo Standard0,15-0,6 Amp -24 VDC

Riferimento: 6751/DG2/SX/Q2

Condizione: Nuovo (Altro)

40,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Controller
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

LUCAX6BL Schneider Unità di Controllo Standa4rd LUCA Classe 10-0,15-0,6 Amp -24 VDC
Unità di controllo standard TeSys U da inserire nelle basi di potenza LUB12, LUB32, LUB38 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 0,09 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 0,15-0.6A(Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto di isolamento. Da utilizzare con una tensione di 24V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
Caratteristiche:

Gamma	TeSys
Gamma Prodotto	TeSys Ultra
Nome Prodotto	TeSys Ultra
Nome Dispositivo	LUCA
Tipo Prodotto	Unità di controllo standard
Applicazione	Motor control Protezione motore
Prodotto Per Applicazioni Specifiche	Requisiti di protezione di base per avviatori motore: sovraccarico e cortocircuito
main function available	Protezione differenziale Protezione da sovraccarico e cortocircuito Protezione da errori e squilibri di fase Reset manuale
Compatibilità prodotto	Power base LUB12 Power base LUB32 Power base LUB38 Power base LUB120 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B12BL Reversing contactor breaker LU2B32BL Reversing contactor breaker LU2B38BL
Tensione nominale di impiego [Ue]	690 V CA
Frequenza di rete	40...60 Hz
tipo di carico	Motore trifase - raffreddamento: autoraffreddato
Categoria di utilizzazione	AC-43 AC-44 AC-41
potenza motore in kW	0,09 kW a 400...440 V CA 50/60 Hz
rated motor current adjustment range	0,15…0,6 A
classe di sgancio per sovraccarico termico	Classe 10 conforme a IEC 60947-6-2 - limite frequenza: 40…60 Hz - compensazione temperatura: -25…70 °C Classe 10 conforme a UL 508 - limite frequenza: 40…60 Hz - compensazione temperatura: -25…70 °C
soglia di sgancio	14,2 x Ir +/- 20 %
Sensibilità mancanza di fase	Si
[Uc] control circuit voltage	24 V CC

Caratteristiche tecniche
limiti tensione circuito di controllo	20...27 V per CC circuito 24 V in funzione 14,5 V per CC circuito 24 V diseccitazione
consumo tipico di corrente	130 mA a 24 V CC I massimo durante la chiusura con LUB12 220 mA a 24 V CC I massimo durante la chiusura con LUB32 220 mA a 24 V CC I massimo durante la chiusura with LUB38 60 mA a 24 V CC I rms fissato con LUB12 80 mA a 24 V CC I rms fissato con LUB32 80 mA a 24 V CC I rms fissato with LUB38
dissipazione di calore	2 W per circuito di controllo con LUB12 3 W per circuito di controllo con LUB32 3 W per circuito di controllo with LUB38
tempo di funzionamento	35 ms apertura con LUB12 per circuito di controllo 35 ms apertura con LUB32 per circuito di controllo 35 ms apertura with LUB38 per circuito di controllo 70 ms chiusura con LUB12 per circuito di controllo 70 ms chiusura con LUB32 per circuito di controllo 70 ms chiusura with LUB38 per circuito di controllo
Norme	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, con allargatore di fase CSA C22.2 No 60947-4-1, con allargatore di fase
Certificazioni Prodotto	CE UL CSA CCC EAC ASEFA ATEX Marina
Tensione nominale di isolamento [Ui]	690 V conforme a IEC 60947-6-2 600 V conforme a UL 60947-4-1 600 V conforme a CSA C22.2 No 60947-4-1
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947-6-2
separazione sicura del circuito	400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1 400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1
tipo di fissaggio	Ad innesto (lato anteriore)
Larghezza	45 mm
Altezza	66 mm
Profondità	60 mm
Peso Netto	0,135 kg
Codice compatibilità	LUCA

Ambiente
grado di protezione IP	IP20 pannello frontale e terminali cablati conforme a IEC 60947-1 IP20 altri lati conforme a IEC 60947-1 IP40 pannello frontale esterno all'area di connessione conforme a IEC 60947-1
Trattamento di protezione	TH conforme a IEC 60068
Temperatura Ambiente	-25…70 °C
Temperatura Di Stoccaggio	-40…85 °C
Altitudine di funzionamento	2000 m
resistenza al fuoco	960 °C parti che supportano componenti sotto tensione conforme a IEC 60695-2-12 650 °C conforme a IEC 60695-2-12
tenuta agli urti	10 gn poli di alimentazione aperti conforme a IEC 60068-2-27 15 gn poli di alimentazione chiusi conforme a IEC 60068-2-27
Resistenza alle vibrazioni	2 gn 5…300 Hz poli di alimentazione aperti conforme a IEC 60068-2-6 4 gn 5…300 Hz poli di alimentazione chiusi conforme a IEC 60068-2-6
resistenza alle scariche elettrostatiche	8 kV livello 3 all'aria aperta conforme a IEC 61000-4-2 8 kV livello 4 su contatto conforme a IEC 61000-4-2
resistenza ai campi irradiati	10 V/m 3 conforme a IEC 61000-4-3
resistenza ai transitori rapidi	2 kV classe 3 collegamento seriale conforme a IEC 61000-4-4 4 kV classe 4 tutti i circuiti tranne il collegamento seriale conforme a IEC 61000-4-4
immunità ai campi radioelettrici	10 V conforme a IEC 61000-4-6
immunità alle microinterruzioni	3 ms
immunità ai picchi di tensione	70 % / 500 ms conforme a IEC 61000-4-11

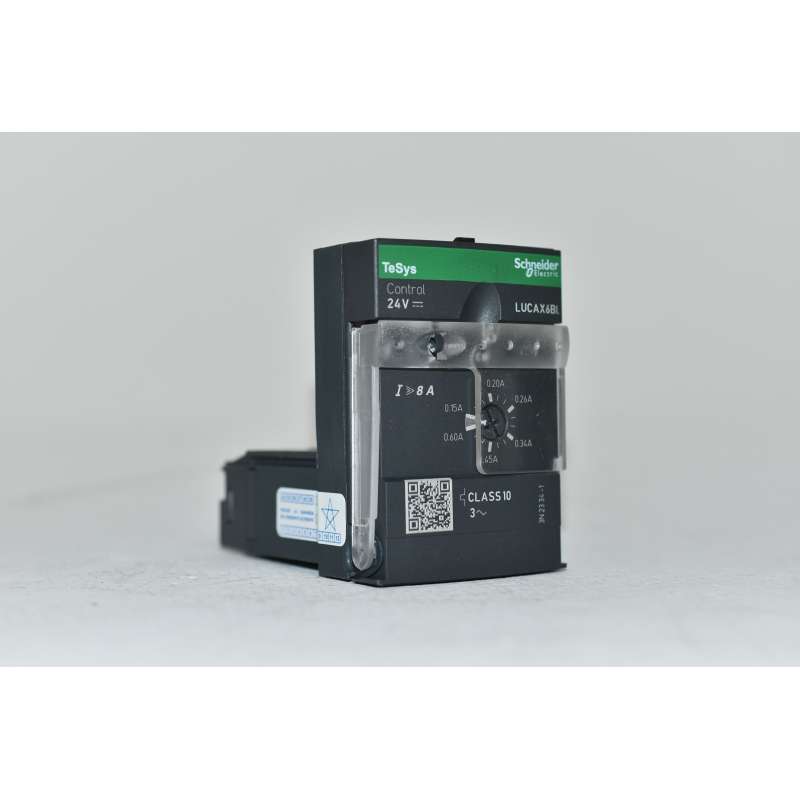

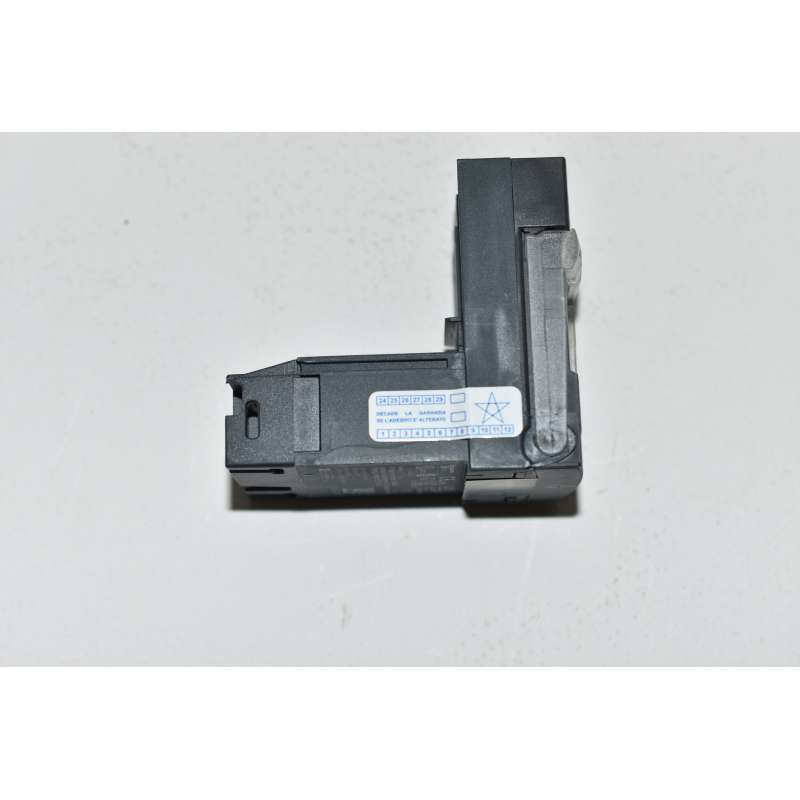

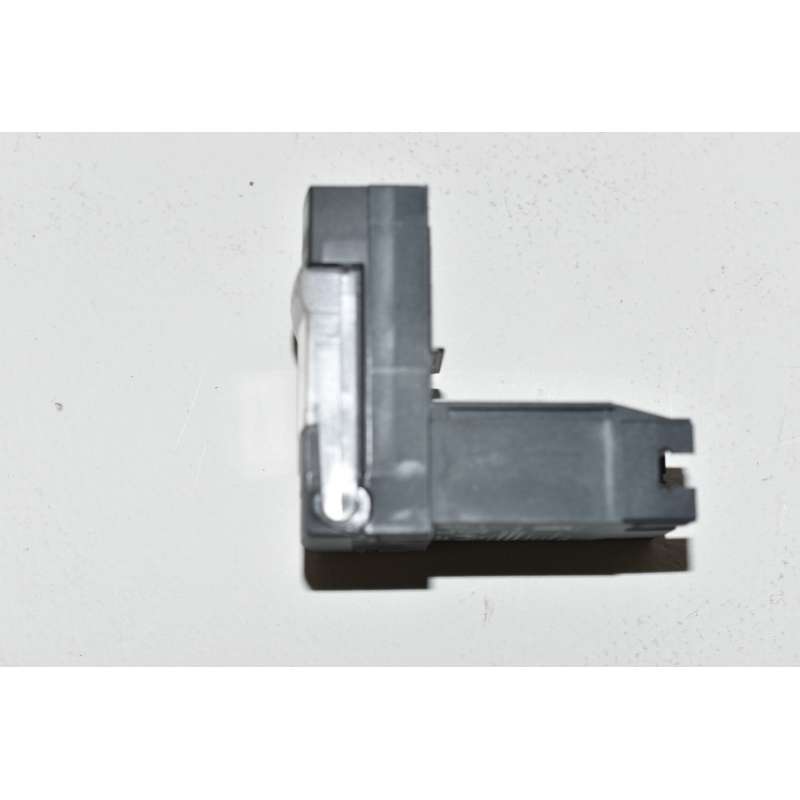

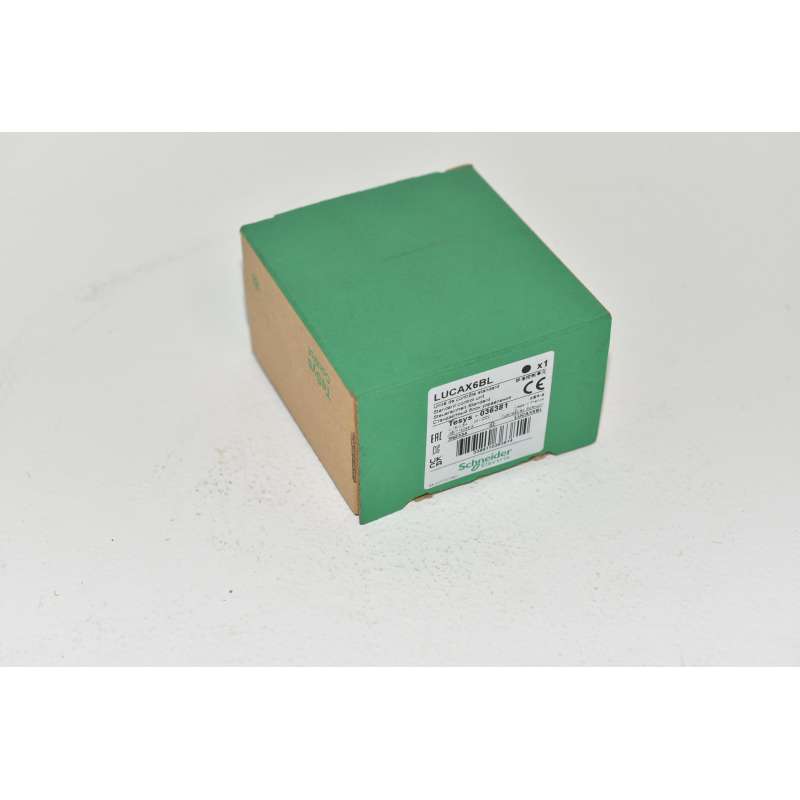

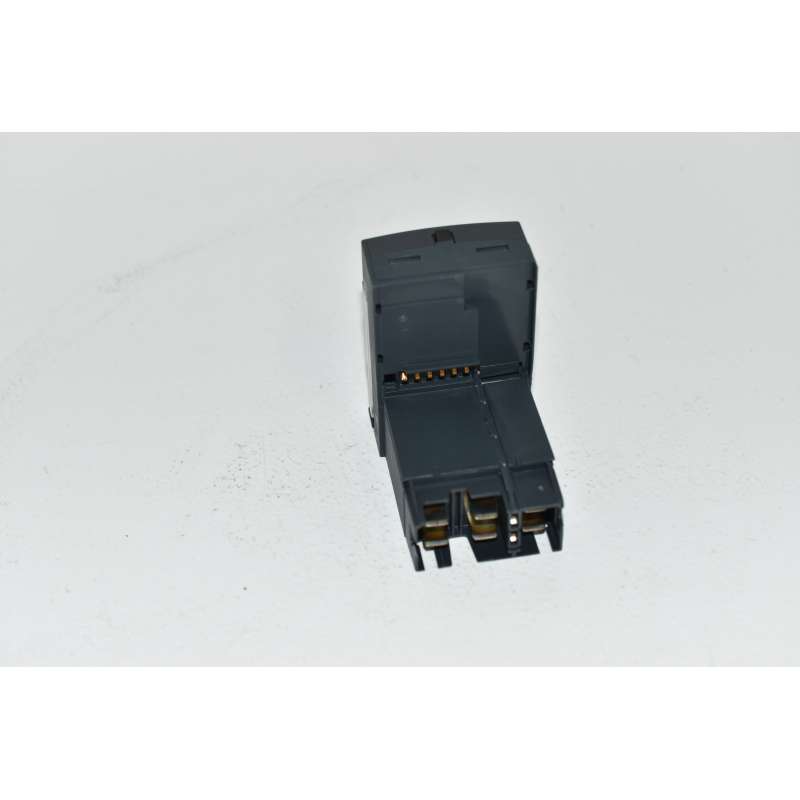

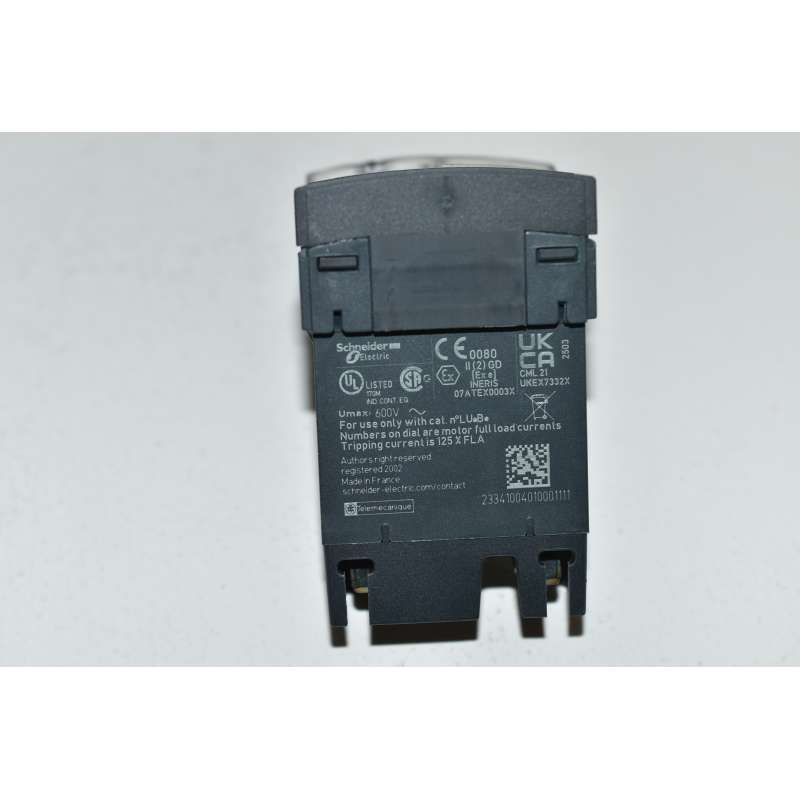

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.

In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
