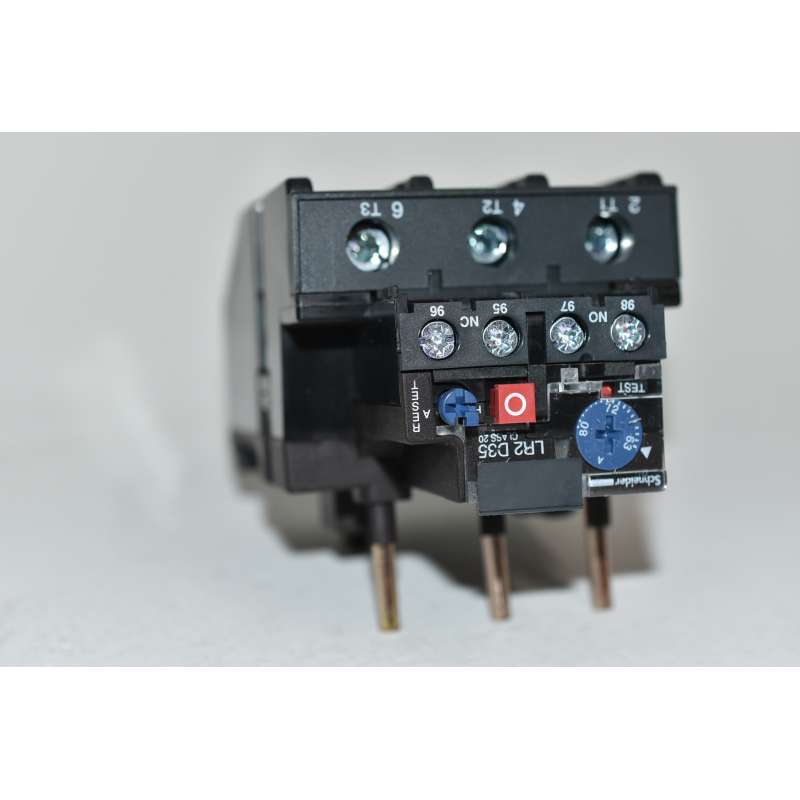

LR2D3563 Schneider Relè Sovracarico Termico per motore 63-80 Amp Classe 20A
6745/DG2/SX/Q4
Nuovo (Altro)
130,00 € tasse incl.
tasse incl.
4 Articoli
| Tipo | Relè |
| Descrizione delle condizioni | Nuovo, aperto per fare le foto |
| Marca | Schneider Electric |

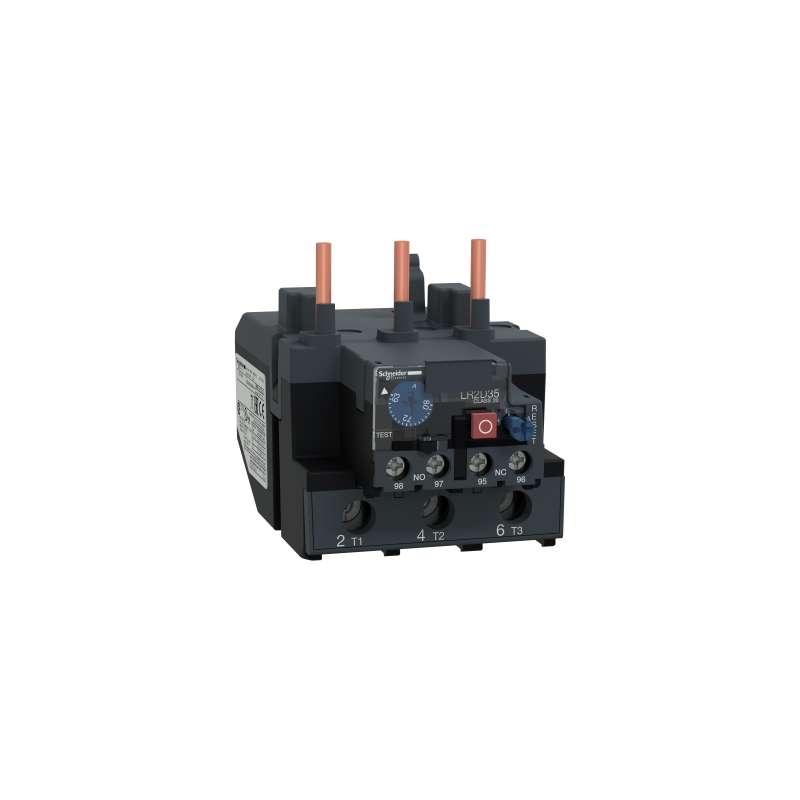

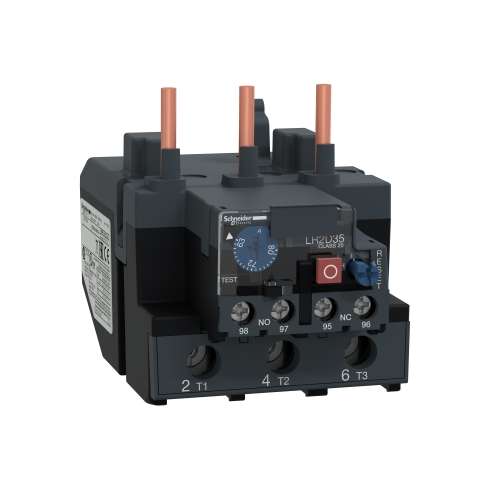

LR2D3563 Schneider TeSys Relè Sovracarico Termico per motore 63-80 Amp Classe 20A
LR2D3363 è un relè termico TeSys LRD di Schneider Electric per utilizzo con contattori TeSys D. Protegge i motori 37 kW a 400 V grazie ad un range di regolazione termica 63-80 A, alla classe di intervento 20 e alla protezione da squilibrio di fase. E' composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi)
Caratteristiche:
LR2D3363 è un relè termico TeSys LRD di Schneider Electric per utilizzo con contattori TeSys D. Protegge i motori 37 kW a 400 V grazie ad un range di regolazione termica 63-80 A, alla classe di intervento 20 e alla protezione da squilibrio di fase. E' composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi)
Caratteristiche:
| Gamma | TeSys |
|---|---|
| Nome Prodotto | TeSys LRD TeSys Deca |
| Tipo Prodotto | Relè di sovraccarico termico differenziale |
| Nome Dispositivo | LR2D |
| applicazione relè | Protezione motore |
| Compatibilità Del Prodotto | LC1D95 LC1D80 |
| Tipo di rete | CA DC |
| classe di sgancio per sovraccarico termico | Classe 20 conforme a IEC 60947-4-1 |
| Campo di regolazione protezione termica | 63…80 A |
| Tensione nominale di isolamento [Ui] | Circuito di potenza: 600 V conforme a CSA Circuito di potenza: 600 V conforme a UL Circuito di potenza: 690 V conforme a IEC 60947-4-1 |
| Frequenza Di Rete | 0...400 Hz |
|---|---|
| Supporto Di Montaggio | Piastra, con accessori specifici Rail, con accessori specifici Sotto il contattore |
| soglia di sgancio | 1,14 +/-0,06 Ir conforme a IEC 60947-4-1 |
| Composizione contatto ausiliario | 1 NO + 1 NC |
| Corrente termica convenzionale in aria [Ith] | 5 A per circuito segnalazione |
| corrente ammessa | 0,72 A a 500 V AC-15 per circuito segnalazione 0,06 A a 440 V DC-13 per circuito segnalazione |
| Tensione nominale di impiego [Ue] | 1000 V CA 0...400 Hz per circuito di potenza conforme a IEC 60947-4-1 |
| Calibro del fusibile associato | 4 A gG for circuito segnalazione 4 A BS for circuito segnalazione |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV |
| Sensibilità mancanza di fase | Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0 |
| tipo di comando | Rosso pulsante: arresto Blu pulsante: reset |
| compensazione temperatura | -20…60 °C |
| Connessioni - morsetti | Circuito di potenza: morsetti di fissaggio a vite 1 cavi 4…35 mm² flessibile senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 4…35 mm² flessibile con terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 4…35 mm² solido senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile con terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² solido senza terminazione cavo |
| Coppia di serraggio | Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite Circuito di potenza: 9 Nm - su morsetti di fissaggio a vite |
| Altezza | 100 mm |
| Larghezza | 75 mm |
| Profondità | 121 mm |
| Peso Netto | 0,535 kg |
| tenuta climatica | conforme a IACS E10 |
|---|---|
| Grado Di Protezione IP | IP20 conforming to CEI 60529 |
| temperatura ambiente di funzionamento | -20…60 °C senza riduzione conforme a IEC 60947-4-1 |
| Temperatura Di Stoccaggio | -60…70 °C |
| Tenuta Al Fuoco | V1 conforme a UL 94 |
| robustezza meccanica | Vibrazioni: 6 Gn conforme a IEC 60068-2-6 Urti: 15 Gn per 11 ms conforme a IEC 60068-2-7 |
| resistenza dielettrica | 2,2 kV a 50 Hz conforme a IEC 60947-1 |
| Norme Di Riferimento | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 |
| Certificazioni Prodotto | IEC UL CSA EAC DNV-GL LROS (Lloyds Register of shipping) UKCA |

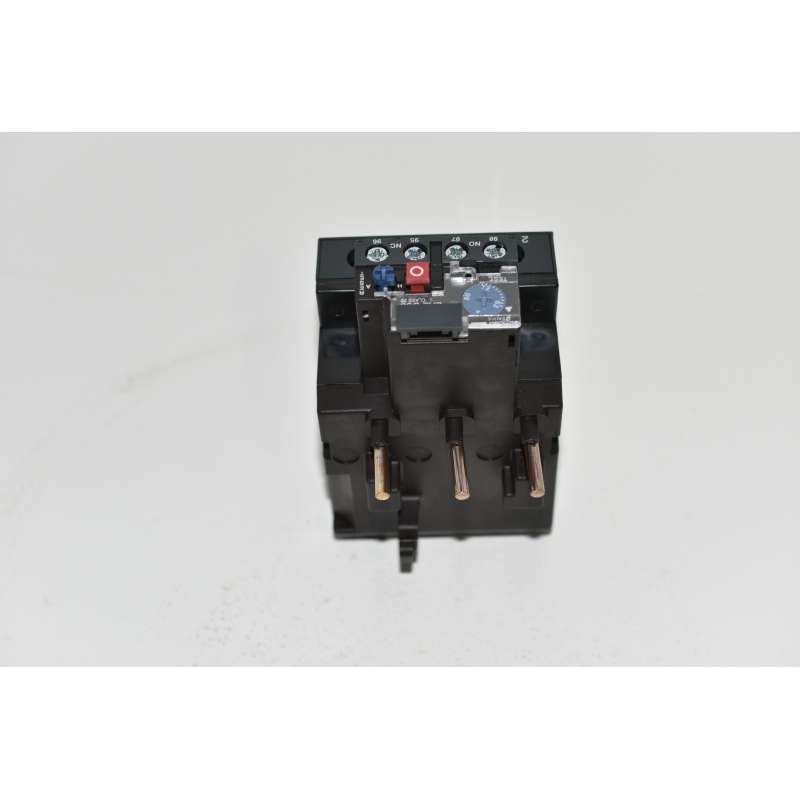

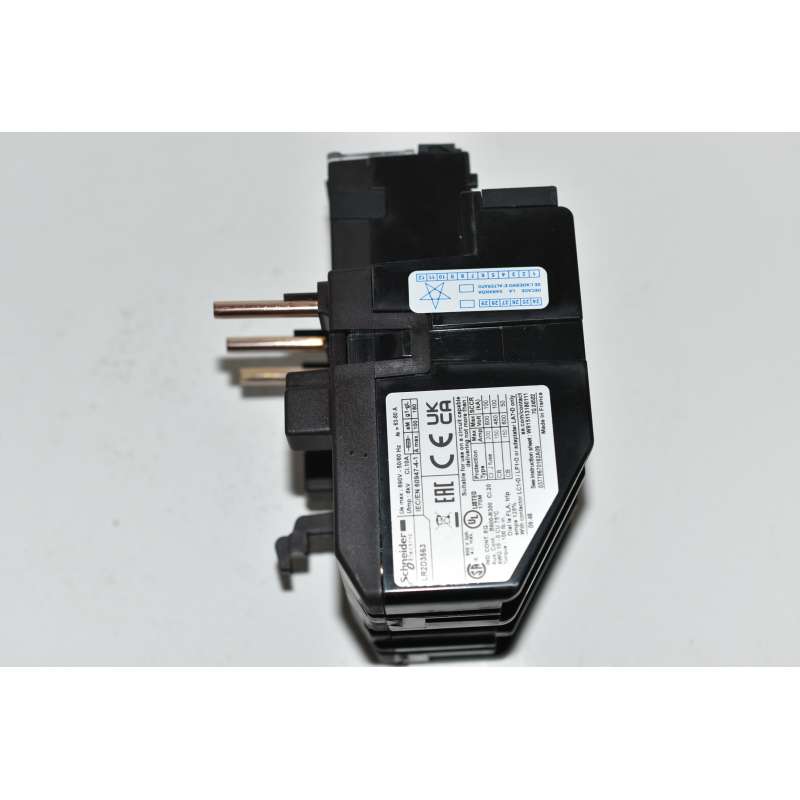

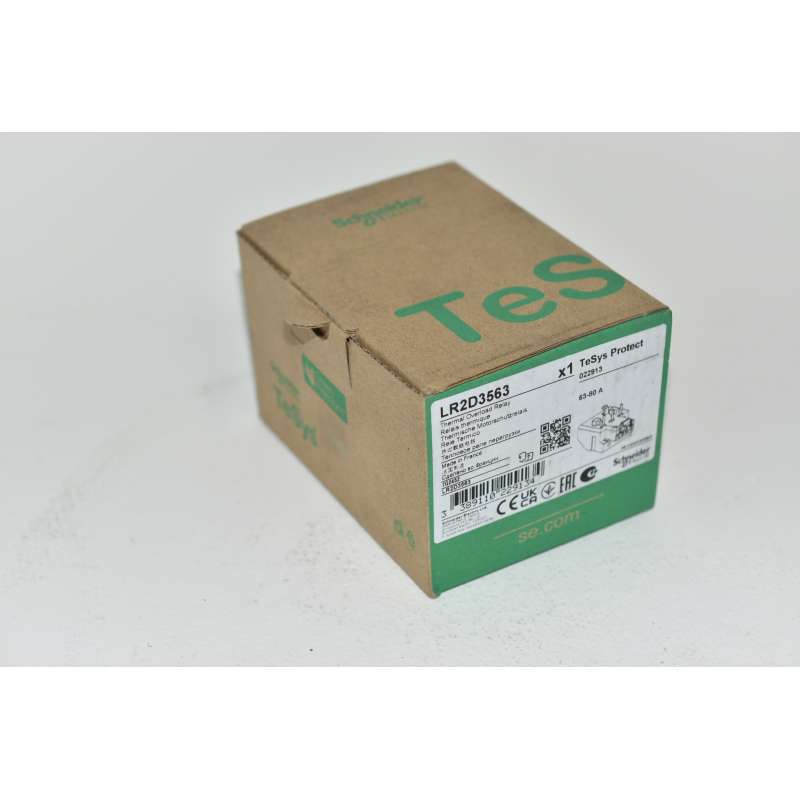

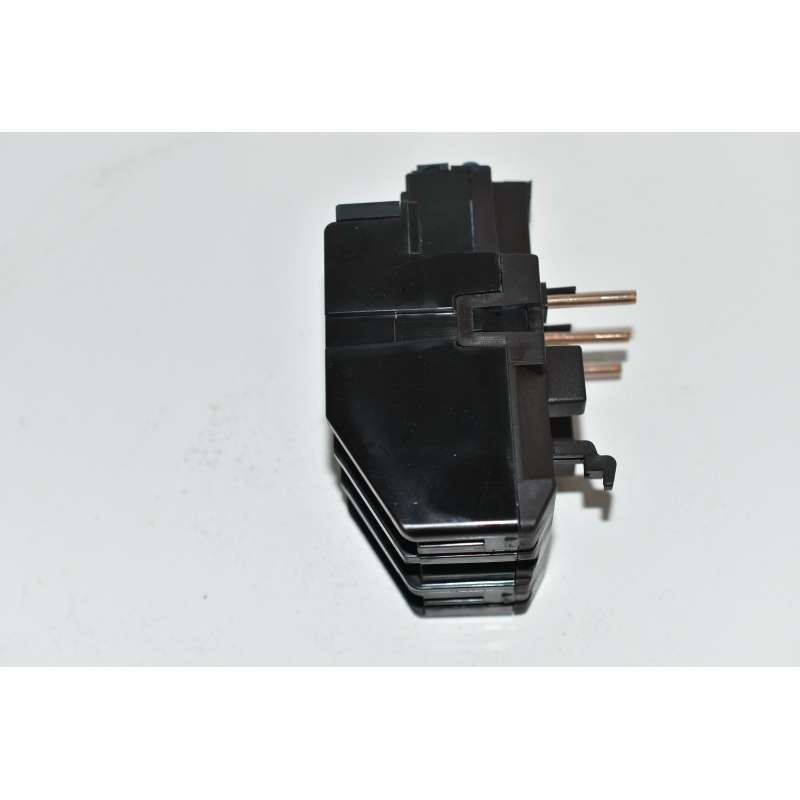

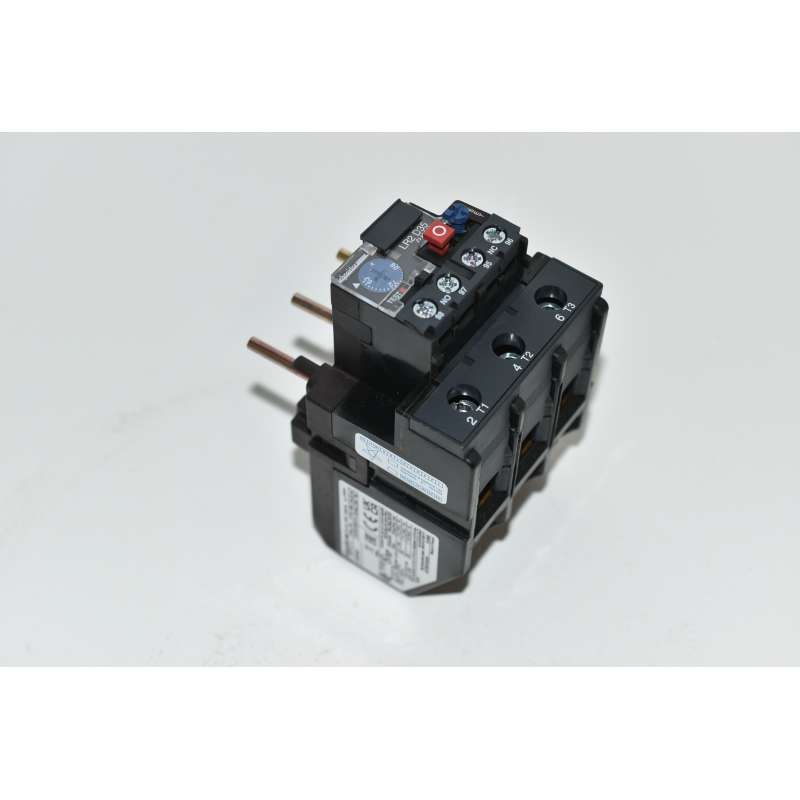

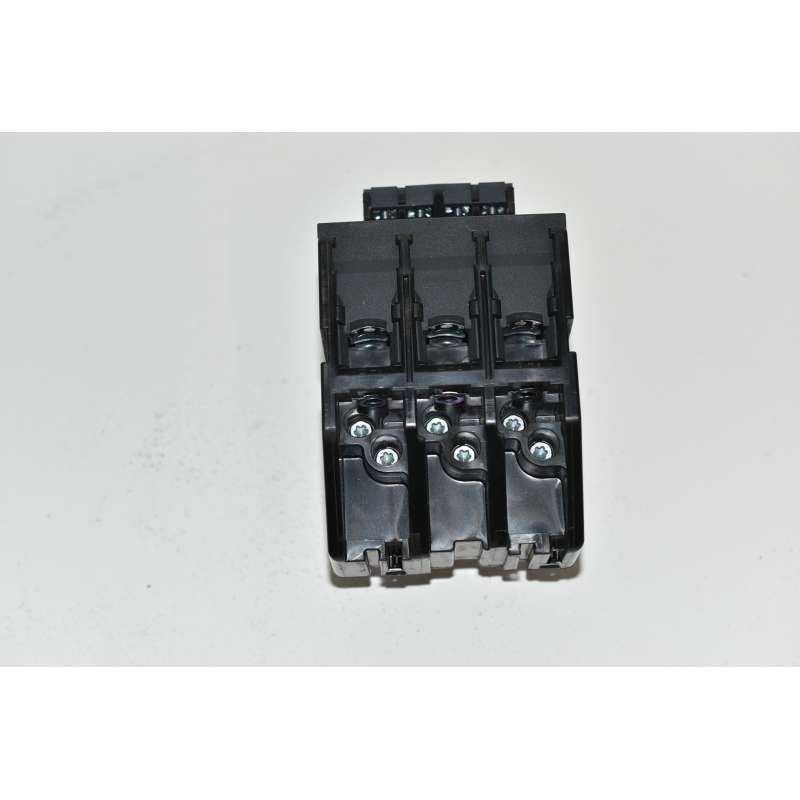

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.
In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
