Schneider Tesys GV2L32 Int. Autom. Magnetico - Manovra Rotativa - 32A viti serrafilo

Riferimento: 6441/GB1/SCAT1/Q1

Condizione: Nuovo

40,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider Tesys GV2L32 Int. autom. TeSys GV2 - magnetico - manovra rotativa - 32A viti serrafilo

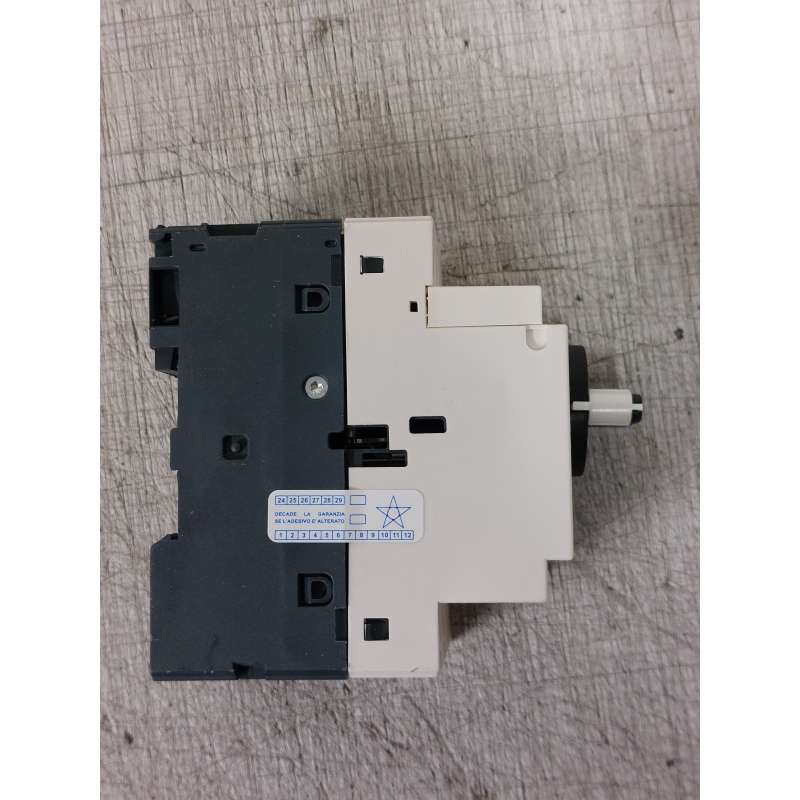

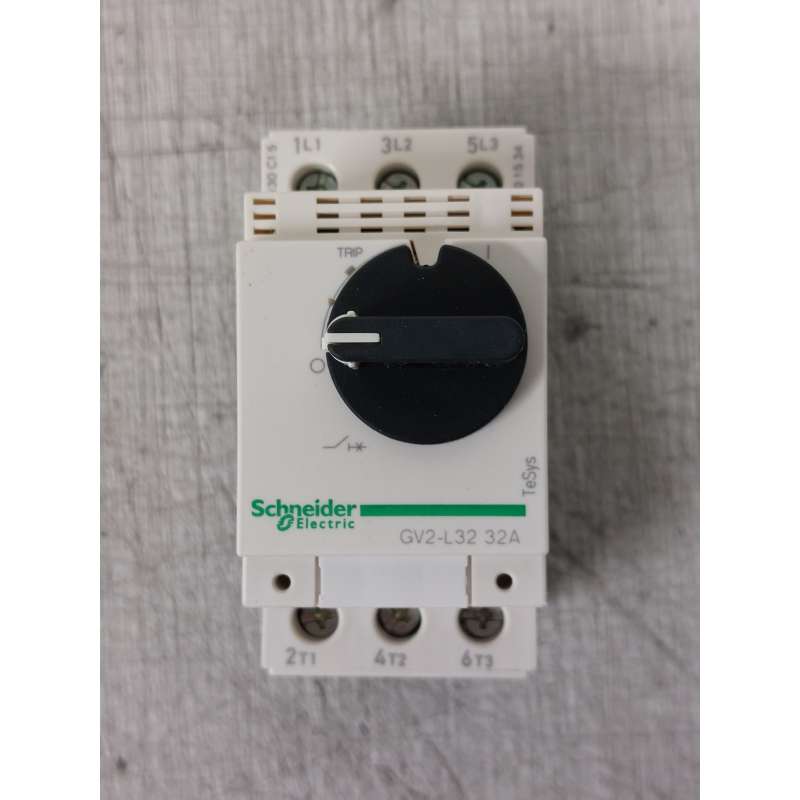

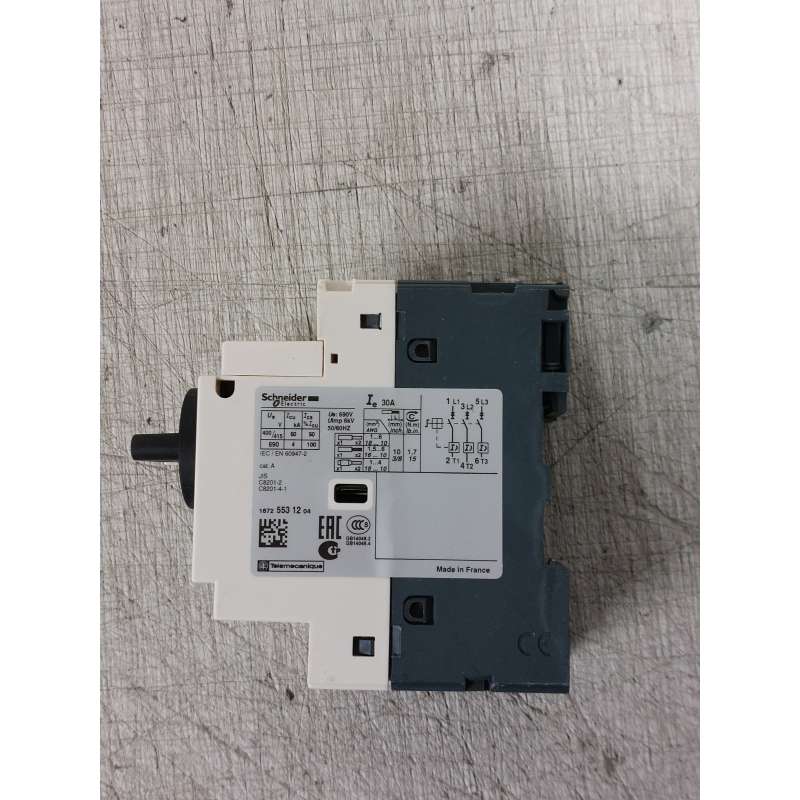

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA

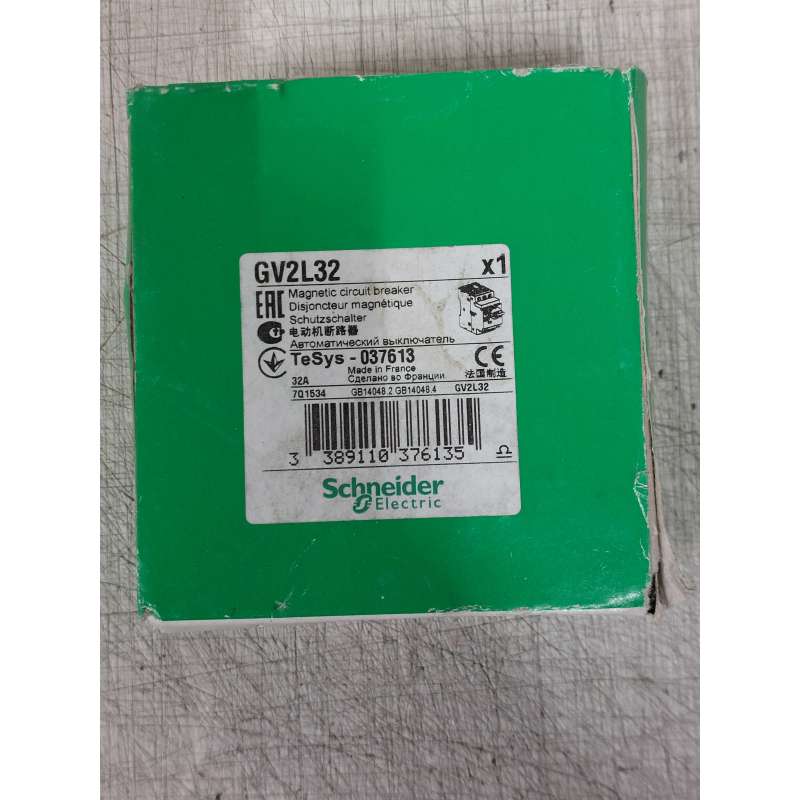

SCATOLA DI CARTONE ROVINATA (VEDI FOTO)

Interruttore per motori TeSys GV, 3 poli (3P), 32 A/ 690 V, per applicazioni di motore a 3 fasi da 15 kW a 400 V. Fornisce una protezione magnetica con un livello di intervento a 13 xIn, un'elevata capacità di interruzione Icu 50 kA a 400 V. Collegamento mediante morsetti a vite. Controllo Start-Stop tramite manovra rotativa garantito per 100000 cicli AC-3. Per completare la protezione del motore, utilizzarlo in combinazione con un relè di sovraccarico termico LRD32 (da ordinare separatamente). Certificazione secondo diverse norme (IEC, CCC, EAC, Marine)

Presentazione
Gamma	TeSys Deca
Nome Prodotto	TeSys GV2
Tipo Prodotto	Interruttore automatico
Nome Dispositivo	GV2L
Applicazione	Protezione motore
Tecnologia sganciatore	Magnetico

Caratteristiche tecniche
Numero di poli	3P
Tipo di rete	CA
Categoria di utilizzazione	Categoria A conforme a IEC 60947-2 AC-3 conforme a IEC 60947-4-1 AC-3e conforme a IEC 60947-4-1
Frequenza di rete	50/60 Hz conforme a IEC 60947-2
Potenza motore in kW	15 kW a 400/415 V CA 50/60 Hz 18,5 kW a 500 V CA 50/60 Hz 22 kW a 690 V CA 50/60 Hz
Potere di interruzione	50 kA Icu conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz 50 kA Icu conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz 20 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz 10 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz 4 kA Icu conforme a IEC 60947-2 a 690 V CA 50/60 Hz
Potere di interruzione di servizio nominale [Ics]	100 % conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz 50 % conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz 75 % conforme a IEC 60947-2 a 440 V CA 50/60 Hz 75 % conforme a IEC 60947-2 a 500 V CA 50/60 Hz 100 % conforme a IEC 60947-2 a 690 V CA 50/60 Hz
Tipo di controllo	Manovra rotativa
Corrente nominale [In]	32 A
Corrente di sgancio magnetico	537,6 A
Corrente termica convenzionale in aria [Ith]	32 A conforme a IEC 60947-2
Tensione nominale di impiego [Ue]	690 V CA 50/60 Hz conforme a IEC 60947-2
Tensione nominale di isolamento [Ui]	690 V CA 50/60 Hz conforme a IEC 60947-2
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947-2
Attitudine all'isolamento	Si conforme a IEC 60947-1
Dissipazione energia per polo	1,8 W
Durata meccanica	100000 cicli
Durata elettrica	100000 cicli per AC-3 a 415 V In 100000 cicli per AC-3e a 415 V In
Servizio nominale	Continuo conforme a IEC 60947-4-1
Connessioni - morsetti	Circuito di potenza: morsetto di fissaggio a vite 2 cavi 1…6 mm²solido Circuito di potenza: morsetto di fissaggio a vite 2 cavi 1,5…6 mm²flessibile senza terminazione cavo Circuito di potenza: morsetto di fissaggio a vite 2 cavi 1…4 mm²flessibile con terminazione cavo
coppia di serraggio	1,7 Nm - su morsetto di fissaggio a vite
Tipologia fissaggio	Guida DIN simmetrica 35 mm: agganciato Pannello: avvitato (con viti 2 x M4)
Posizione Di Montaggio	Orizzontale Verticale
Larghezza	45 mm
Altezza	89 mm
Profondità	97 mm
Peso Netto	0,33 kg
Colore	Grigio scuro
