Schneider LC1DT25BL Contattore TeSys 4 Poli 24VDC 5,5kW 440V 25 Amp
2786/CB4/DX/Q3
Nuovo (Altro)
20,00 € tasse incl.
tasse incl.
2 Articoli
Attenzione: ultimi articoli in magazzino!
| Tipo | Contattore |
| Descrizione delle condizioni | Nuovo, aperto per fare le foto |
| Marca | Schneider Electric |
| Codice Schneider | LC1DT25BL |
Schneider LC1DT25BL Contattore TeSys 4 Poli 24VDC 5,5kW 440V 25 Amp
Descrizione:
LC1DT25BL è un contattore TeSys D a 4 poli di Schneider Electric per applicazioni di carico AC-1 fino a 25 A/690 V. Fornisce una bobina CC a basso consumo da 24 V, contatti ausiliari integrati 1NA+1NC (contatto a specchio NC), collegamenti di potenza e comando tramite morsetti a vite. Compatto (45 mm di larghezza), montaggio su guida DIN, per alte velocità di funzionamento fino a 3.600 cicli/ora, garantisce affidabilità e resistenza elevate. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi).
Caratteristiche:
Descrizione:
LC1DT25BL è un contattore TeSys D a 4 poli di Schneider Electric per applicazioni di carico AC-1 fino a 25 A/690 V. Fornisce una bobina CC a basso consumo da 24 V, contatti ausiliari integrati 1NA+1NC (contatto a specchio NC), collegamenti di potenza e comando tramite morsetti a vite. Compatto (45 mm di larghezza), montaggio su guida DIN, per alte velocità di funzionamento fino a 3.600 cicli/ora, garantisce affidabilità e resistenza elevate. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi).
Caratteristiche:
| Gamma | TeSys TeSys Deca |
|---|---|
| Gamma Prodotto | TeSys Deca |
| Tipo Prodotto | Contattore |
| Nome Dispositivo | LC1D |
| Applicazione contattore | Carico resistivo |
| Categoria di utilizzazione | AC-1 |
| Numero di poli | 4P |
| Tensione nominale di impiego [Ue] | <= 690 V CA 25...400 Hz circuito di potenza: <= 300 V DC circuito di potenza: |
| Corrente nominale di impiego [Ie] | 25 A (at <60 °C) at <= 440 V CA AC-1 for circuito di potenza |
| [Uc] control circuit voltage | 24 V DC |
| Codice compatibilità | LC1D |
|---|---|
| Composizione contatto polo | 4 NO |
| copertura di protezione | Con |
| Corrente termica convenzionale in aria aperta [Ith] | 10 A (at 60 °C) for circuito segnalazione 25 A (at 60 °C) for circuito di potenza |
| Potere di chiusura nominale Irms | 140 A CA for circuito segnalazione conforming to IEC 60947-5-1 250 A DC for circuito segnalazione conforming to IEC 60947-5-1 250 A at 440 V for circuito di potenza conforming to IEC 60947 |
| capacità di interruzione nominale | 250 A at 440 V for circuito di potenza conforming to IEC 60947 |
| Corrente nominale ammissibile di breve durata [Icw] | 30 A 40 °C - 10 min for circuito di potenza 61 A 40 °C - 1 min for circuito di potenza 105 A 40 °C - 10 s for circuito di potenza 210 A 40 °C - 1 s for circuito di potenza 100 A - 1 s for circuito segnalazione 120 A - 500 ms for circuito segnalazione 140 A - 100 ms for circuito segnalazione |
| Calibro del fusibile associato | 10 A gG for circuito segnalazione conforming to IEC 60947-5-1 40 A gG at <= 690 V coordination Tipo 1 for circuito di potenza 25 A gG at <= 690 V coordination Tipo 2 for circuito di potenza |
| impedenza media | 2,5 mOhm - Ith 25 A 50 Hz for circuito di potenza |
| dissipazione di potenza per polo | 1,56 W AC-1 |
| Tensione nominale di isolamento [Ui] | 600 V CSA certificato circuito di potenza:600 V UL certificato circuito di potenza:690 V conforme a IEC 60947-1 circuito segnalazione:600 V CSA certificato circuito segnalazione:600 V UL certificato circuito segnalazione:690 V conforme a IEC 60947-4-1 circuito di potenza: |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947 |
| Livello di affidabilità sicurezza | B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
| Durata meccanica | 30 Mcicli |
| durata elettrica | 0,8 Mcicli 25 A AC-1 a Ue <= 440 V |
| tipo circuito di controllo | CC basso assorbimento |
| tecnologia bobina | Soppressore diodo limitazione picco bidirezionale incorporato |
| limiti tensione circuito di controllo | 0,1...0,3 Uc (-40…70 °C):diseccitazione DC 0,8...1,25 Uc (-40…60 °C):operativo DC 1...1.25 Uc (60…70 °C):operativo DC |
| potenza di spunto in W | 2,4 W 20 °C) |
| assorbimento potenza di mantenimento W | 2,4 W a 20 °C |
| tempo di funzionamento | 77 ±15 % ms chiusura 25 ±20 % ms apertura |
| costante di tempo | 40 ms |
| Maximum operating rate | 3600 cicli/h at 60 °C |
| Connessioni / Morsetti | Circuito di controllo: morsetti di fissaggio a vite 2 1…2,5 mm² - cable stiffness: flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: solido senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: solido senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…2,5 mm² - cable stiffness: flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: solido senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: solido senza estremità del cavo |
| coppia di serraggio | Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2 Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2 Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2 |
| Composizione contatto ausiliario | 1 NO + 1 NC |
| tipo contatti ausiliari | tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1 |
| Frequenza circ. segnalazione | 25...400 Hz |
| Tensione minima di commutazione | 17 V for circuito segnalazione |
| Corrente minima di commutazione | 5 mA for circuito segnalazione |
| Resistenza di isolamento | > 10 MOhm for circuito segnalazione |
| Tempo di non sovrapposizione | 1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all'attivazione tra contatto NC e NO |
| Supporto Di Montaggio | Rail Piastra |
| norme di riferimento | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1 |
|---|---|
| Certificazioni Prodotto | DNV GL CCC LROS (Lloyds Register of shipping) RINA BV GOST UL CSA CB |
| grado di protezione IP | IP20 Lato frontale conforme a CEI 60529 |
| Trattamento di protezione | TH conforme a IEC 60068-2-30 |
| tenuta climatica | conforme a IACS E10 esposizione al calore umido conforme a IEC 60947-1 Annex Q category D esposizione al calore umido |
| temperatura ammessa vicino al dispositivo | -40…60 °C 60…70 °C con declassamento |
| Altitudine di funzionamento | 0...3000 m |
| Resistenza Al Fuoco | 850 °C conforme a IEC 60695-2-1 |
| Tenuta Al Fuoco | V1 conforme a UL 94 |
| robustezza meccanica | Vibrazioni contattore aperto (2 Gn, 5...300 Hz) Vibrazioni contattore chiuso (4 Gn, 5...300 Hz) Urti contattore chiuso (15 Gn per 11 ms) Urti contattore aperto (10 Gn per 11 ms) |

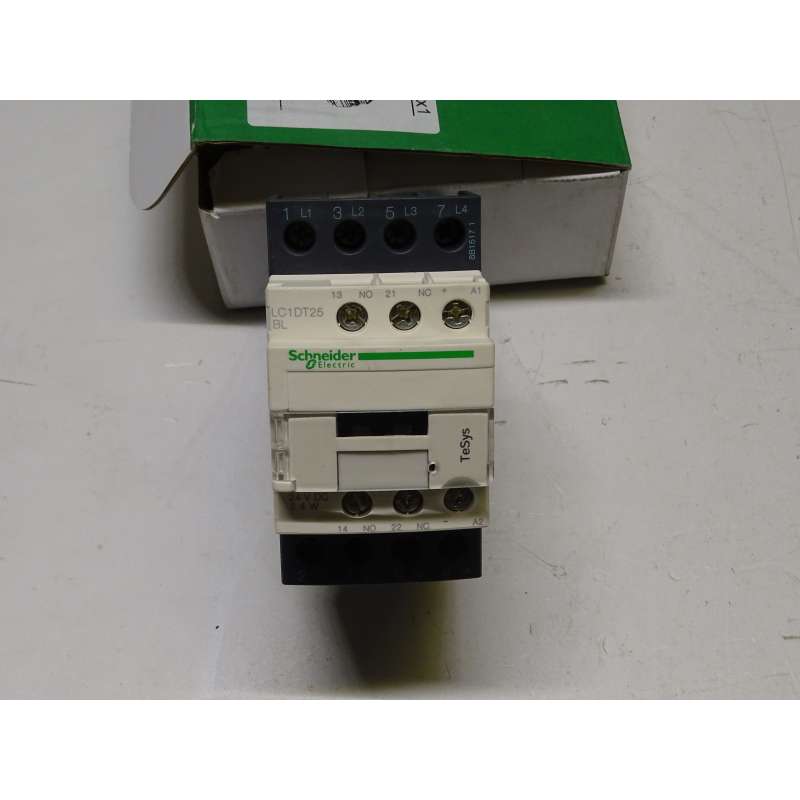

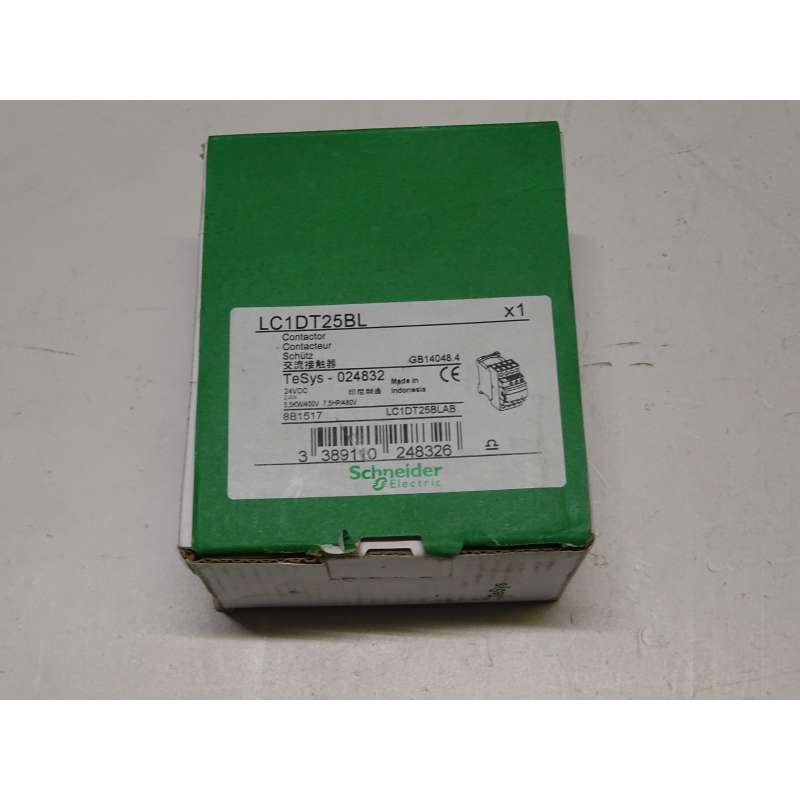

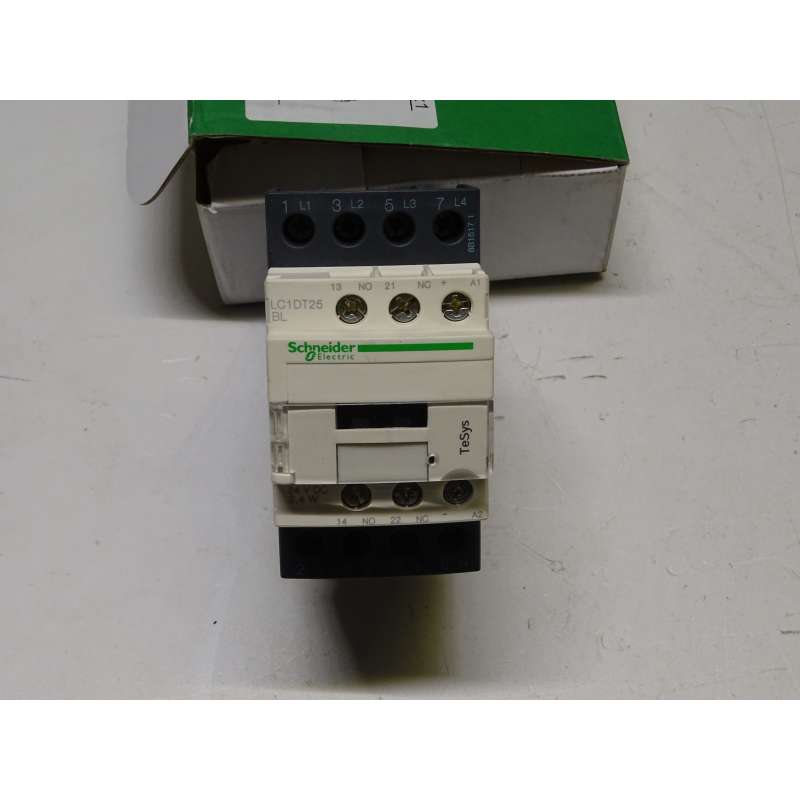

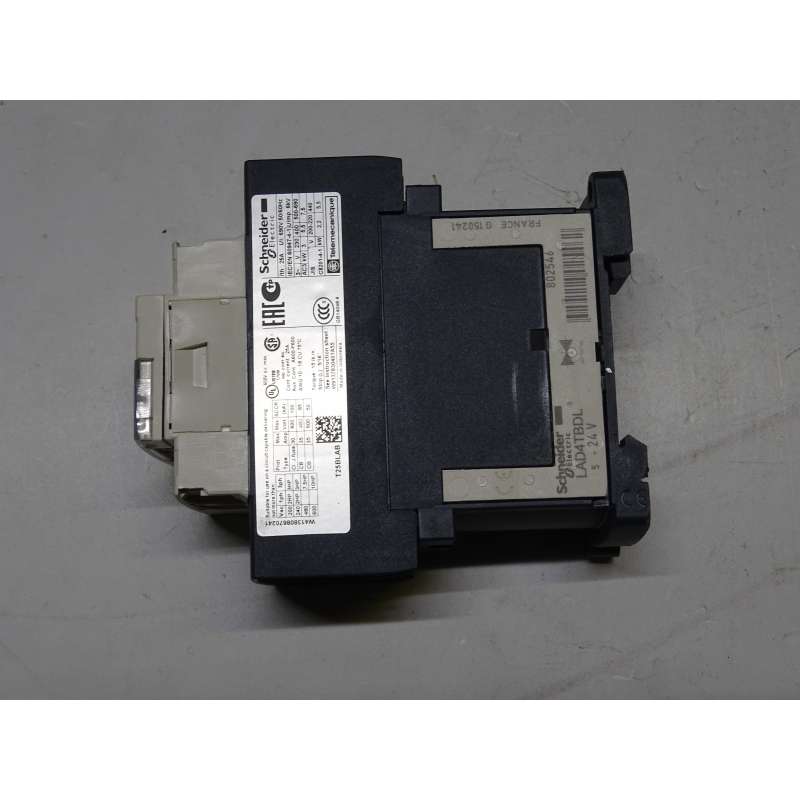

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo
