WENGLOR Sensor HM24PA Reflective sensor
1041/CB3/SX/Q6
Nuovo
20,00 € tasse incl.
tasse incl.
2 Articoli
Attenzione: ultimi articoli in magazzino!
| Tipo | Sensore |
| Marca | Wenglor Sensor |
| Modello | HM24PA |
Wenglor reflective sensor HM24PA
Questi sensori trasmettono la distanza tramite la misurazione angolare. Sono in grado di riconoscere con estrema precisione oggetti davanti a qualsiasi fondo. Forme, colori, o caratteristiche superficiali dell'oggetto da riconoscere non influiscono praticamente sulla commutazione del sensore.

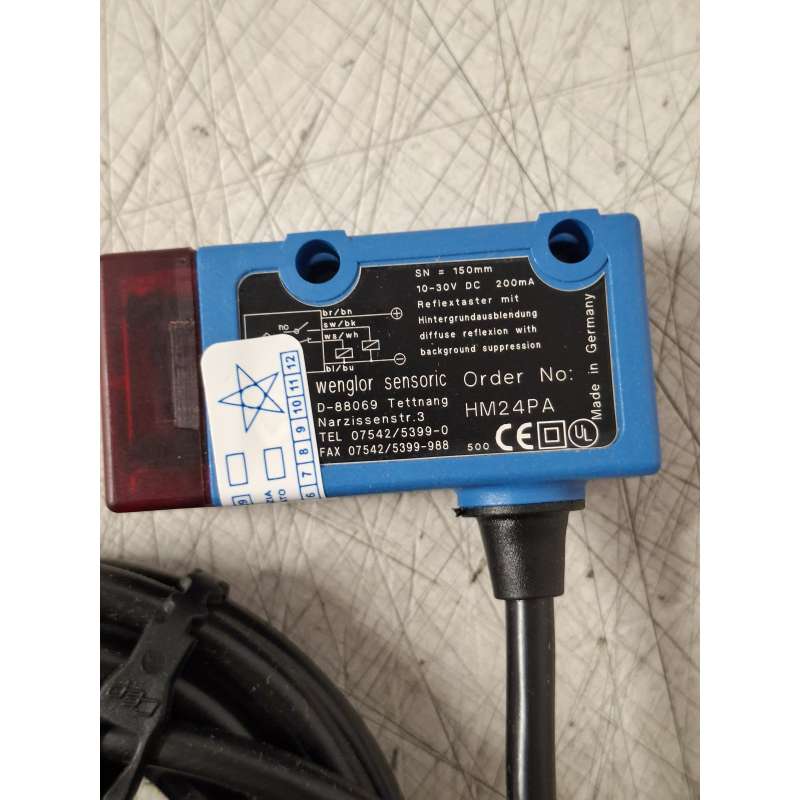

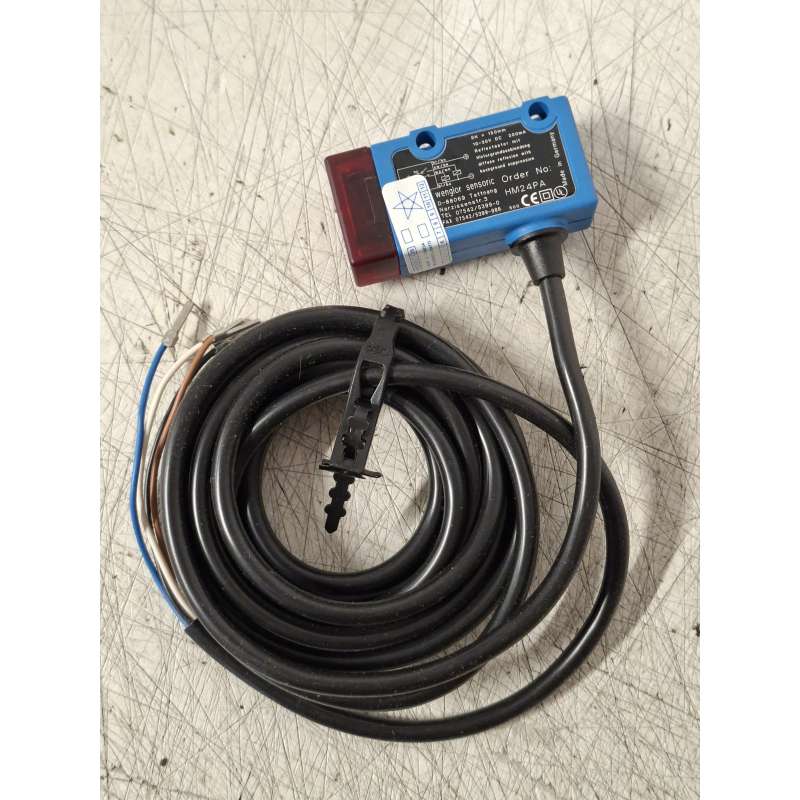

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO”
Specifiche
Questi sensori trasmettono la distanza tramite la misurazione angolare. Sono in grado di riconoscere con estrema precisione oggetti davanti a qualsiasi fondo. Forme, colori, o caratteristiche superficiali dell'oggetto da riconoscere non influiscono praticamente sulla commutazione del sensore.
VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO”
Specifiche
Dati ottici
| Portata | 150 mm |
| Campo di regolazione | 40...150 mm |
| Isteresi di commutazione | < 5 % |
| Tipo di luce | Luce rossa |
| Vita media (Tu = +25 °C) | 100000 h |
| Livello luce estranea | 10000 Lux |
| Diametro punto luce | vedere tabella 1 |
Dati elettrici
| Tensione di alimentazione | 10...30 V DC |
| Assorbimento di corrente (Ub = 24 V) | < 30 mA |
| Frequenza di commutazione | 900 Hz |
| Tempo di risposta | 555 µs |
| Deriva termica | < 5 % |
| Fascia temperatura | -25...60 °C |
| Caduta di tensione uscita di commutazione | < 2,5 V |
| PNP/max. corrente di commutazione | 200 mA |
| Protezione contro i cortocircuiti | sì |
| Protezione all'inversione di polarità | sì |
| Protezione al sovraccarico | sì |
| Classe di protezione | III |
Dati meccanici
| Tipo di regolazione | Potenziometro |
| Materiale custodia | Plastica |
| Completamente incapsulato | sì |
| Grado di protezione | IP67 |
| Tipo di connessione | M12 × 1; 4-pin |
Uscita
| PNP contatto chiuso/aperto antivalente | sì |
Tabella 1
| Portata massima | 60 mm | 100 mm | 150 mm |
| Diametro punto luce | 4 mm | 5 mm | 12 mm |
Schema elettrico
Differenza dalla distanza di lavoro
Curva caratteristica riferita al bianco, remissione 90 %
- Sr = Distanza di commutazione
- dSr = Variazione della distanza
 |
nero 6 % remissione |
 |
grigio 18 % remissione |
Pannello di controllo
- 05 = Potenziometro
- 30 = Indicazione dello stato di commutazione/segnalazione di antimbrattamento
Disegno quotato
