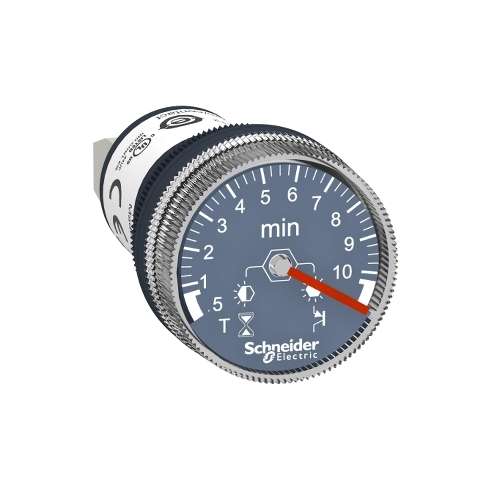

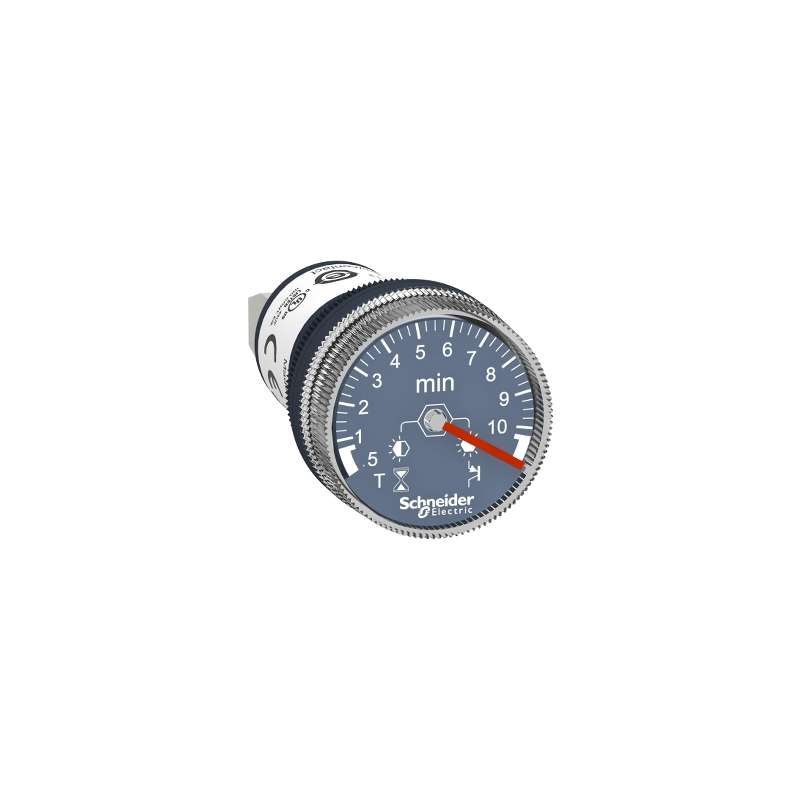

Schneider XB5DTB24 Timer monofunzione 0,5..10 min, 24Vcc - Ø22

Riferimento: 3942/DE2SX/Q3

Condizione: Nuovo (Altro)

29,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Timer

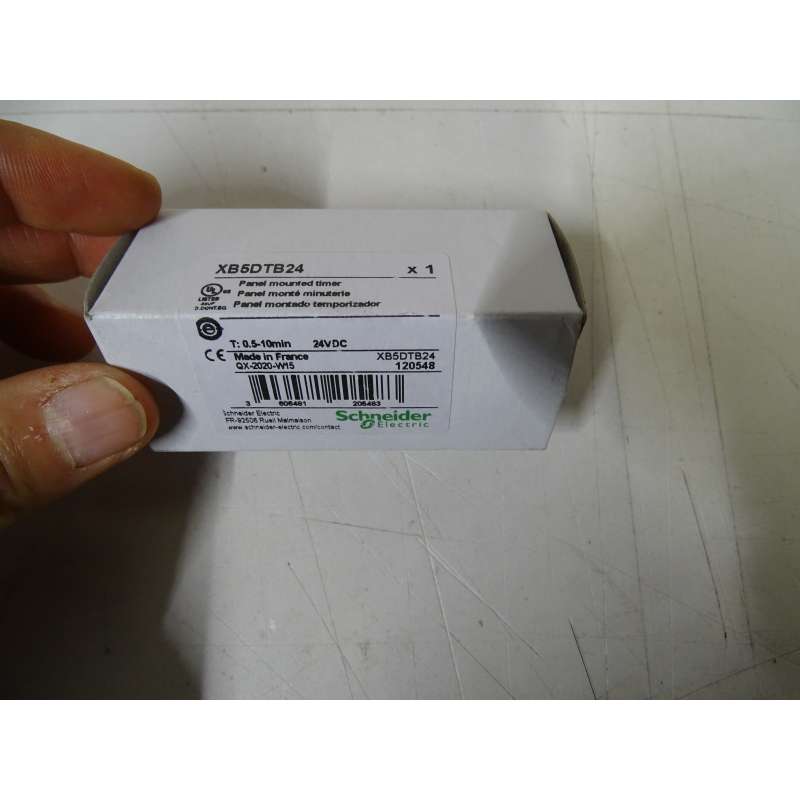

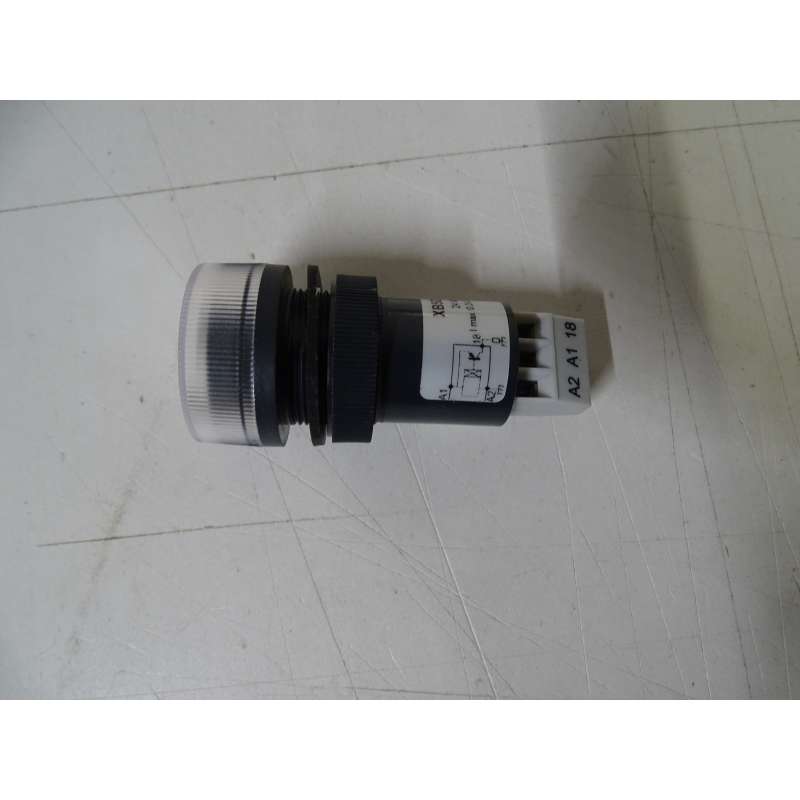

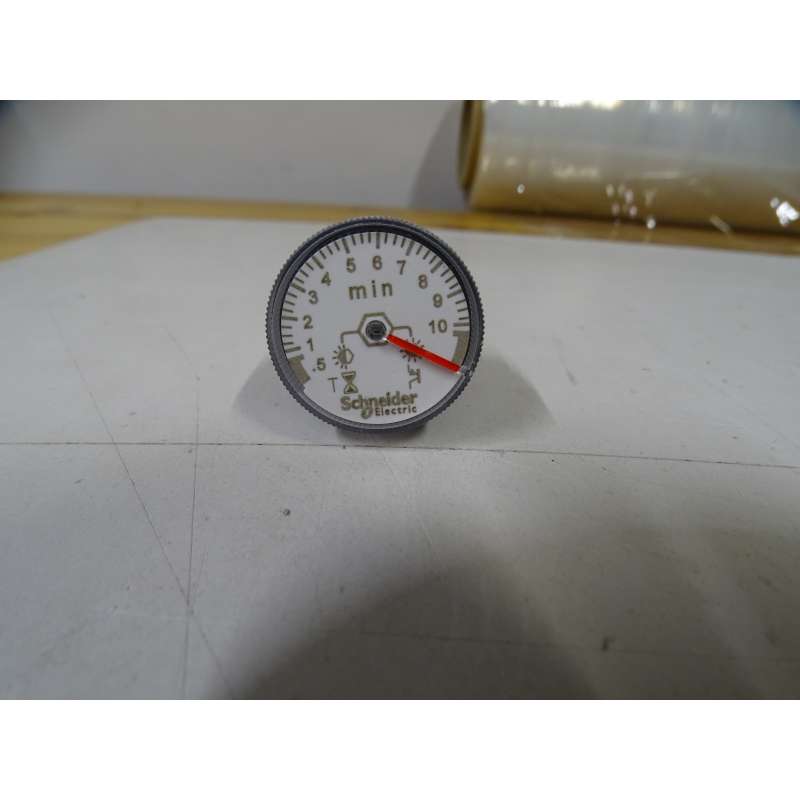

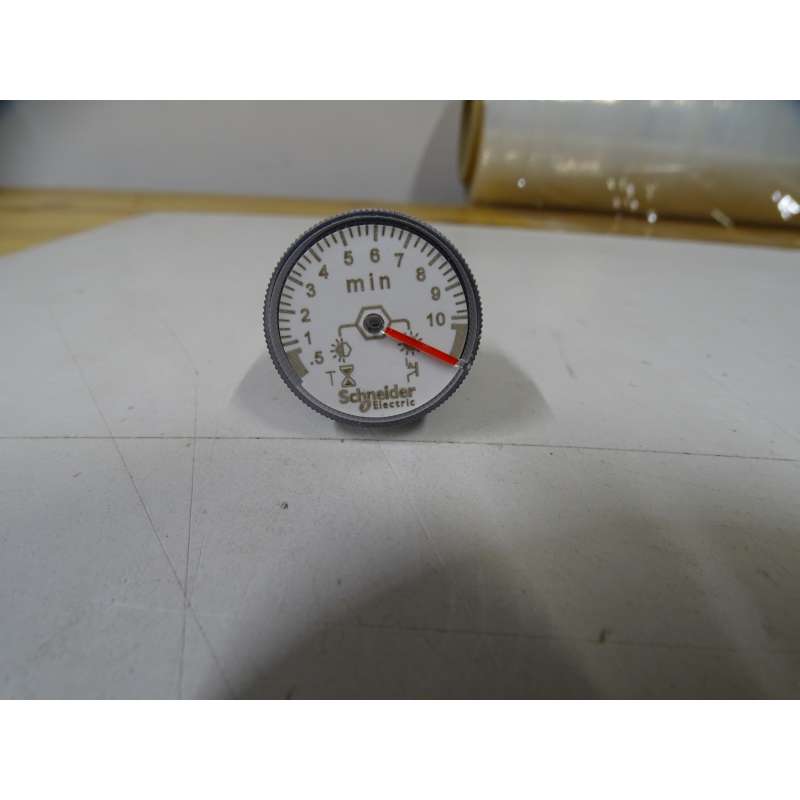

Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Codice Schneider	XB5DTB24
Fabbricante	Telemecanique
Responsabile dei Prodotti	Telemecanique

SCHNEIDER XB5DTB24 Timer monofunzione 0,5..10 min, 24Vcc - Ø22
Il timer analogico monolitico Harmony XB5 di Schneider Electric può essere impostato per intervalli di temporizzazione compresi tra 0,5 e 10 minuti ed è fornito con un ingresso 24Vcc. Dispone di 1 uscita statica con collettore aperto PNP e utilizza morsetti a vite. Questo timer analogico fornisce la temporizzazione visiva dei processi. È facilmente installabile in aperture standard di 22 mm di diametro e collegabile con semplici morsetti a vite. Grazie al suo IP65, è resistente all'urto e alle vibrazioni, antipolvere e impermeabile, pertanto è ideale per l'utilizzo in ambienti gravosi.
Caratteristiche:

Gamma prodotto	Harmony XB5
Tipo prodotto	Timer
Vendita quantità indivisibile	1

Caratteristiche tecniche
Materiale testa	Plastica
materiale base di fissaggio	Plastica
Diametro di montaggio	22 mm
Panel Thickness	1…6 mm
Forma della testa	Circolare
Gamma di temporizzazione	0.5...10 min
Tipo temporizzazione	A
Precisione di ripetizione	+/- 0,5 %
Accuratezza regolazione temporizzazione	+/- 10% fondo scala a 25 °C conforme a IEC 61812-1
Deriva di temperatura	+/- 0,05 %/°C
Deriva della tensione	+/- 0,2 %/V
Tipo di protezione	Protezione polarità inversa Protezione da sovratensione
Grado di inquinamento	3 conforme a IEC 60664-1
Tipo di uscita	Collettore aperto PNP
corrente temporanea ammissibile	10 A per 0,01 s
Corrente minima di commutazione	10 mA
Voltage drop in closed state	3 V
Nominal rating	200 mA at 20 °C( derating 1.5 mA per °C)
Residual current in open state	0,1 mA
Consumo massimo in W	1 W
tempo di reset	5 ms dopo il ritardo alla disattivazione 7 ms durante il ritardo alla disattivazione
Segnalazione locale	LED verde, lampeggiante per timing in progress LED, fisso per no timing in progress and output relay energised
Tensione nominale di alimentazione [Us]	24 V DC
Limiti della tensione di alimentazione	16,8…31,2 V DC
protezione cortocircuiti uscita	Yes
connessioni - morsetti	Morsetti a vite 1 x 4 mm² conforme a IEC 60947-1 Morsetti a vite 1 x 2,5 mm² conforme a IEC 60947-1
Grado di protezione IP	IP65 lato anteriore: conforme a CEI 60529 IP20 parte posteriore: conforme a IEC 60529
Temperatura ambiente	-20…60 °C
Temperatura di stoccaggio	-20…80 °C
Coppia di serraggio	0,5 Nm
resistenza dielettrica	1500 V conforme a IEC 61812-1
Tensione nominale di isolamento [Ui]	50 V conforme a IEC 60947-1 50 V conforme a IEC 60664-1
Tensione nominale di tenuta agli impulsi [Uimp]	4 kV conforme a IEC 60947-1 4 kV conforme a IEC 60664-1
resistenza alle sovratensioni	1 kV, livello 2 conforme a IEC 61000-4-5
Categoria di sovratensione	Classe 3 conforme a IEC 60536 Classe 3 conforme a IEC 60664-1
Resistenza alle vibrazioni	0,15 mm (F= 10…60 Hz) conforme a IEC 60068-2-6 2 gn (F= 60…150 Hz) conforme a IEC 60068-2-6
Resistenza agli shock	+/- 15 gn per 11 ms (6 colpi su ogni asse) conforme a IEC 60068-2-27
resistenza ai transitori rapidi	2 kV classe livello 3 conforme a IEC 61000-4-4
compatibilità elettromagnetica	Scarica elettrostatica 6 kV livello 3 conforme a IEC 61000-4-2 Emissione elettromagnetica classe B conforme a IEC 55011
resistenza ai campi elettromagnetici	10 V/m 80 MHz...1 GHz livello 3 conforme a IEC 61000-4-3 3 V/m 1,4...2 GHz livello 2 conforme a IEC 61000-4-3 1 V/m 2...2,7 GHz livello 1 conforme a IEC 61000-4-3
immunità ai campi radioelettrici	10 V livello 3 conforme a IEC 61000-4-6
emissioni irradiate e condotte	Classe B conforme a EN 50022
Norme di riferimento	UL 508 IEC 61812-1
Certificazioni prodotto	CE UL listed / CSA
Presentazione del dispositivo	Prodotto monoblocco
altezza	62 mm
Diametro	29 mm
Peso netto	0,027 kg
