Schneider A9N81463 Interruttore Differenziale GFP 4P 63A 26mA A-Si type 480Y/277V

Riferimento: 5119/DB3/DX/Q4

Condizione: Nuovo (Altro)

250,00 € tasse incl.

Più dettagli

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore Differenziale

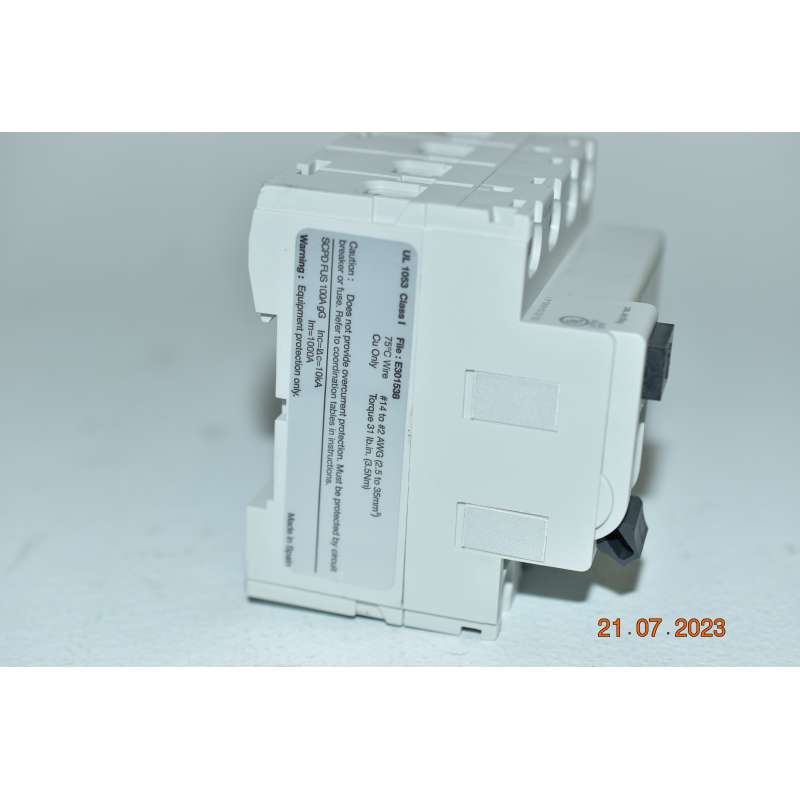

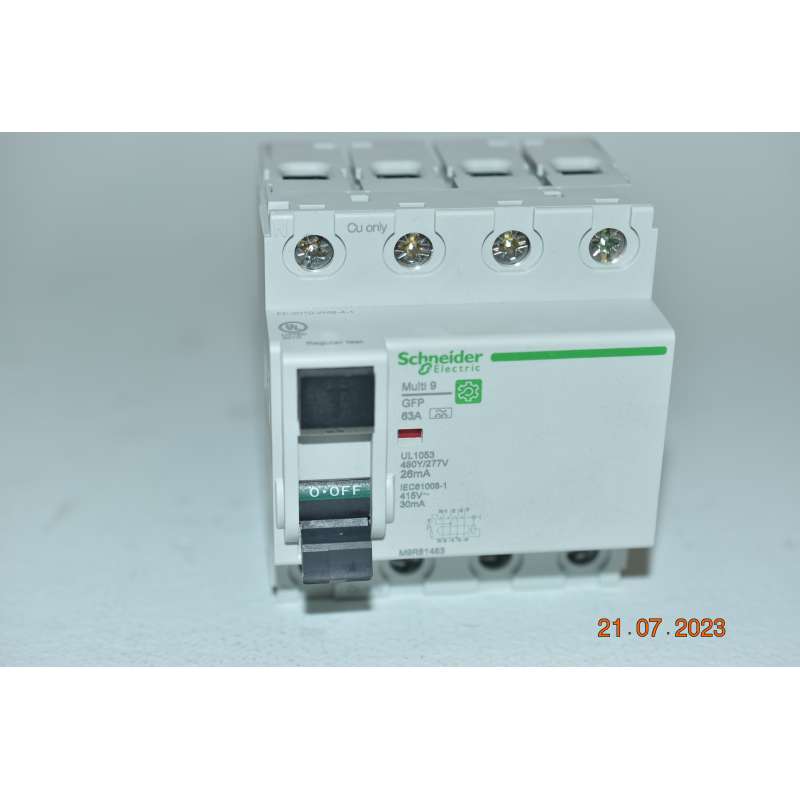

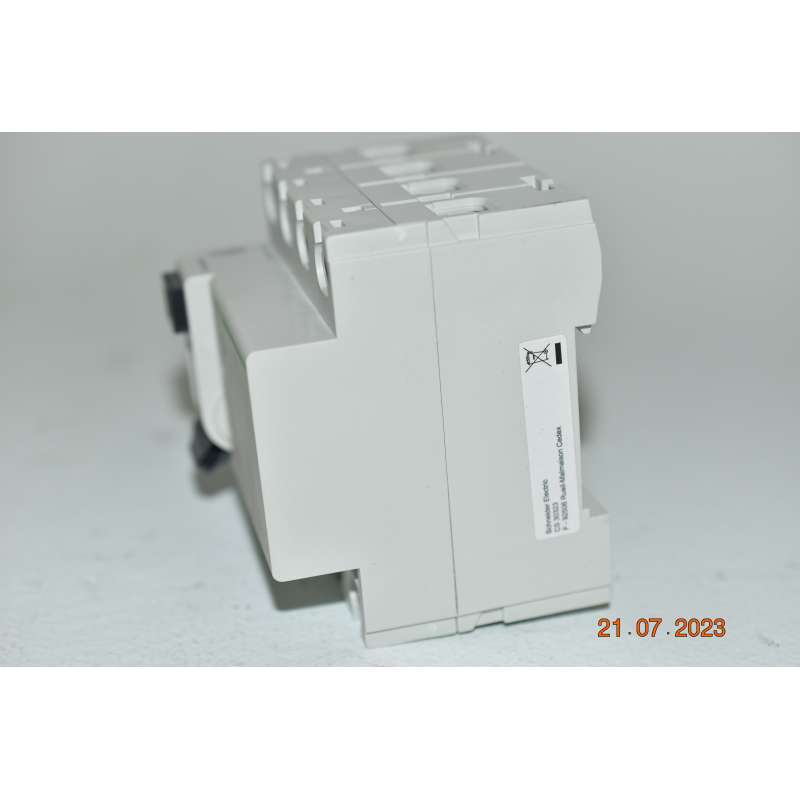

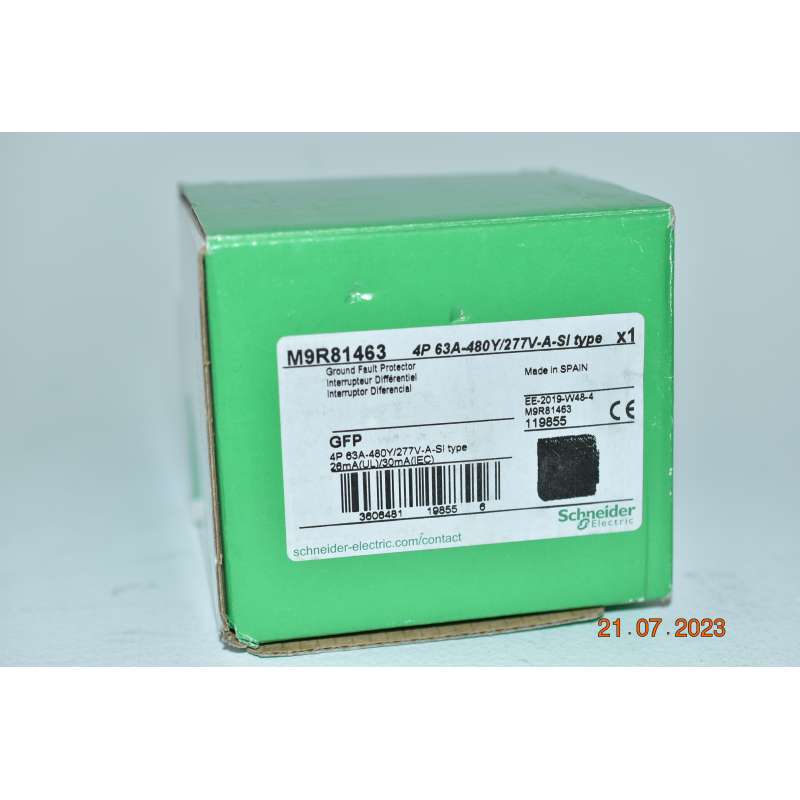

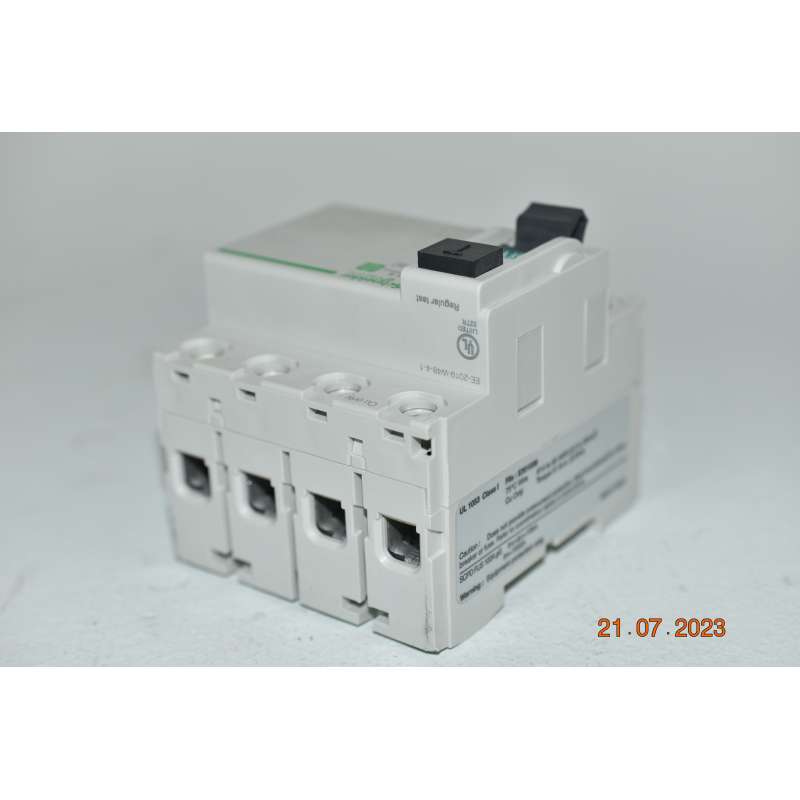

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

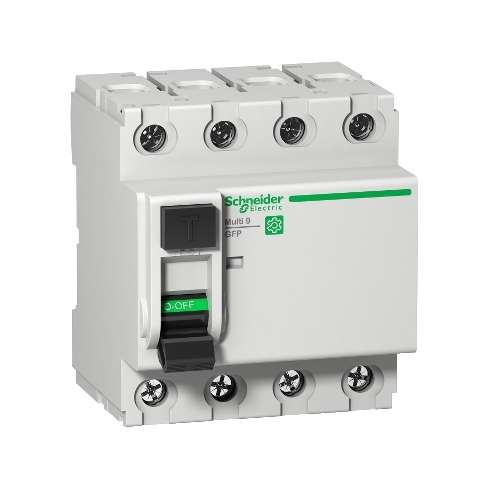

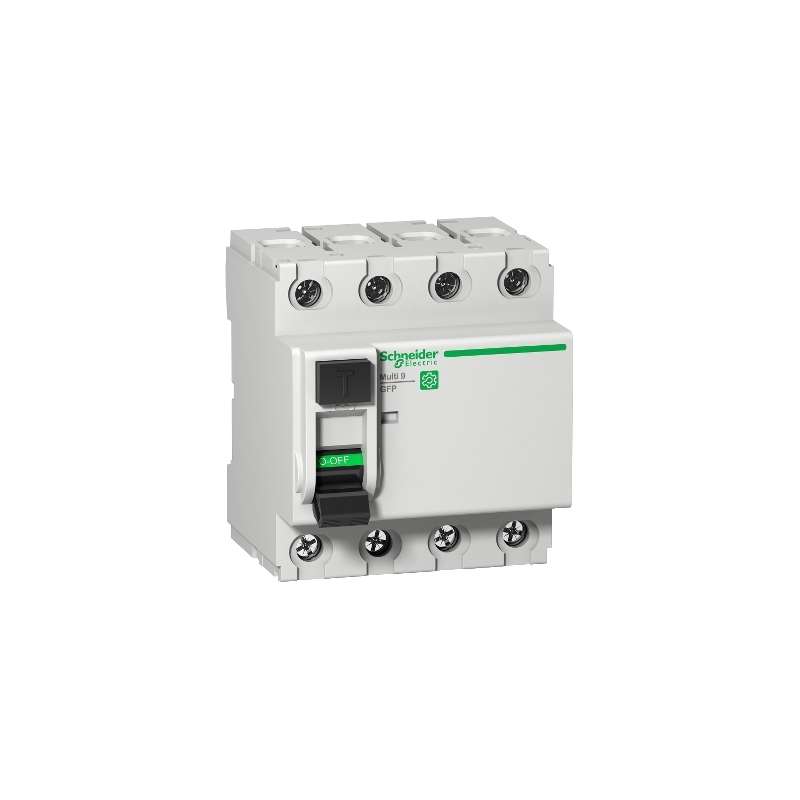

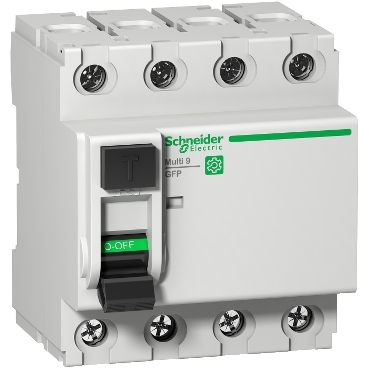

Schneider A9N81463 Interruttore Differenziale GFP 4P 63A 26mA A-Si type 480Y/277V
Questo prodotto è un interruttore a corrente residua Multi GFP (RCCB). È un interruttore 4P con corrente nominale In 63A, una sensibilità di 26 mA con una classe di protezione di tipo A-SI. Protegge le persone da scosse elettriche da contatto diretto. Protegge inoltre le installazioni dai rischi di incendio. Lo scatto in caso di guasto è indicato da un indicatore di stato meccanico rosso sulla pannello anteriore. Il tipo A-SI offre una maggiore immunità ai disturbi elettrici. Questo prodotto è dedicato ai costruttori originali di apparecchiature (OEM) e ai costruttori di pannelli di controllo negli edifici industriali e terziari. È conforme alla norma IEC/EN 61008-1. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 1500 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 10 kA. Ha una resistenza meccanica che arriva fino a 20000 cicli. La tensione di esercizio UE è 240 V AC. La tensione nominale di isolamento Ui è 440 V AC. La tensione nominale di tenuta ad impulso Uimp è 6 kV. La frequenza è di 50 Hz o 60 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 8. Il colore del prodotto è grigio chiaro (RAL7035). Le dimensioni totali sono (H) 72 mm x (L) 81 mm x (P) 60 mm. Il peso è 0,45 kg. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un armadio modulare. La temperatura di funzionamento va da -25°C a 60°C. La temperatura di stoccaggio va da -40° C a 70°C.

Presentazione
Gamma	Multi 9
Nome prodotto	Multi9 GFP
Tipo prodotto	"Interruttore differenziale puro"
Nome dispositivo	GFP
Applicazione	Distribuzione
Numero di poli	4P
posizione neutro	Sinistra
Corrente nominale [In]	63 A a 40 °C conforme a CEI EN 61008-1
Tipo di rete	CA
sensibilità differenziale	26 mA conforme a UL 1053 30 mA conforme a CEI EN 61008-1
temporizzazione protezione differenziale	Istantaneo
tipo di protezione differenziale	Tipo A-SI
Categoria di utilizzazione	AC-23A conforme a CEI EN 61008-1

Caratteristiche tecniche
Frequenza di rete	50/60 Hz
Tensione nominale di impiego [Ue]	480Y/277 V CA 60 Hz 415 V CA 50 Hz
tecnologia di sgancio corrente residua	"Indipendente dalla tensione"
potere nominale di interruzione e chiusura	Idm 1500 A conforme a CEI EN 61008-1
Corrente di cortocircuito nominale condizionale	Inc 10 kA 100 A gG
Tensione nominale di isolamento [Ui]	440 V CA 50/60 Hz
Tensione nominale di tenuta ad impulso [Uimp]	6 kV conforme a CEI EN 61008-1
segnalazione posizione contatti	Si
Tipo di controllo	Leva
Segnalazione locale	ON, OFF, guasto
Installazione	Aggancio
Installazione	Guida DIN
passo 9 mm	8
altezza	81 mm
larghezza	72 mm
profondità	60 mm
peso prodotto	0,45 kg
Colore	Grigio
Durata meccanica	20000 cicli
Descrizione opzioni bloccaggio	Lucchetto in posizione OFF
connessioni - morsetti	Morsetti a gabbia (parte superiore o inferiore) 1…25 mm² (AWG 18...AWG 3) - flessibile Morsetti a gabbia (parte superiore o inferiore) 1…35 mm² (AWG 18...AWG 2) - rigido Morsetti a gabbia (parte superiore o inferiore) 1…25 mm² (AWG 18...AWG 3) - flessibile con ghiera
lunghezza spelatura fili	14 mm per parte superiore o inferiore connessione
coppia di serraggio	3,5 Nm parte superiore o inferiore

Ambiente
Norme di riferimento	CEI EN 61008-1 UL 1053
Certificazioni prodotto	IEC UL
grado di protezione IP	IP20 conforming to CEI 60529 IP40 (contenitore modulare) conforming to CEI 60529
grado di inquinamento	3
compatibilità elettromagnetica	Tenuta a impulso 8/20 µs, 3000 A conforme a CEI EN 61008-1
tropicalizzazione	2 conforme a CEI 60068-1
umidità relativa	95 % a 55 °C
Temperatura ambiente	-25…60 °C
Temperatura di stoccaggio	-40…70 °C
