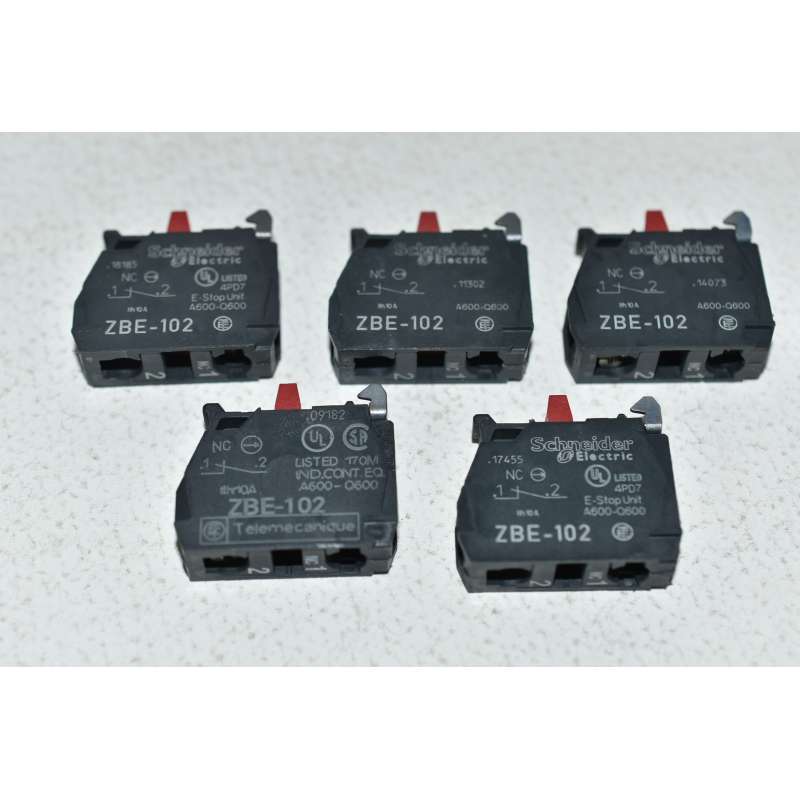

5 Pezzi Elemento di Contatto Singolo ZBE-102 Schneider XB4-XB5 1NC Morsetto a Vite

Riferimento: 124/BF2/SX/Q165

Condizione: Nuovo

5,00 € tasse incl.

Più dettagli

15 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Harmony pulsantiera
Descrizione delle condizioni	Senza confezione originale
Marca	Schneider

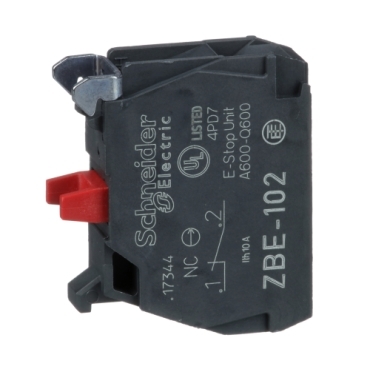

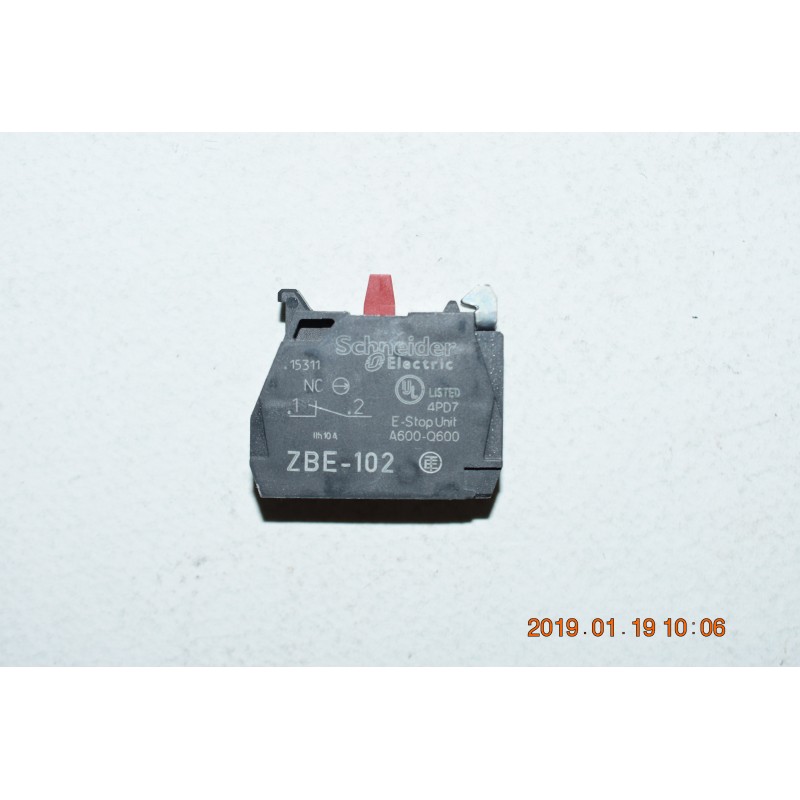

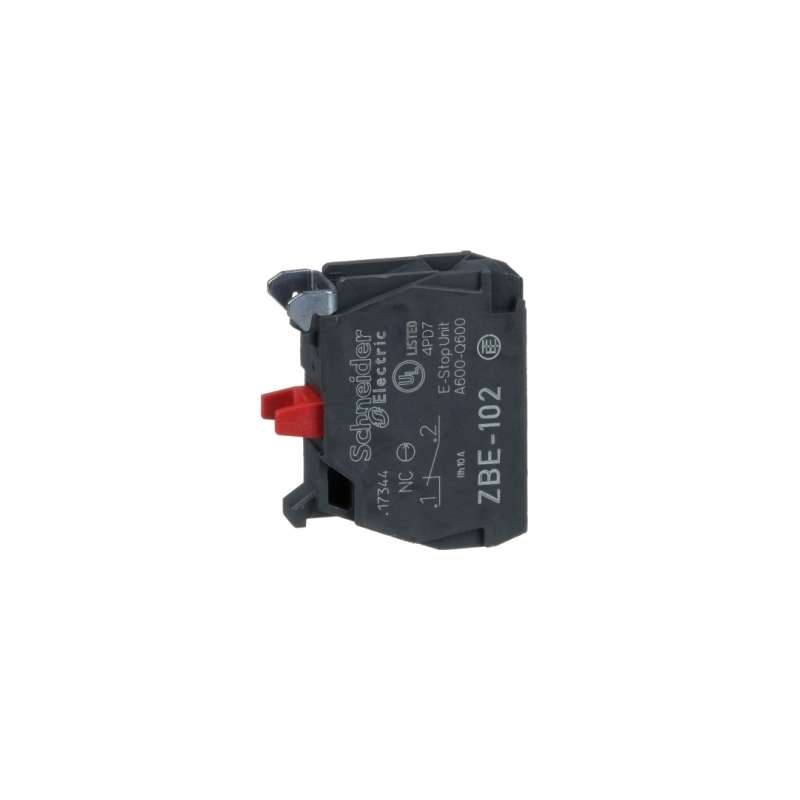

Elemento di Contatto ZBE-102 NC Harmony
L'elemento di contatto singolo Harmony XB4 XB5 di Schneider Electric utilizza morsetti a vite. Ha 1 contatto NC e corpo in plastica. Questo elemento di contatto permette di sostituire e configurare in modo semplice e rapido i pulsanti e i selettori. Può essere facilmente installato e sostituito su selettori e unità pulsanti complete XB5 tramite l'assemblaggio a clip e si collega ai circuiti di comando con semplici collegamenti con morsetti a vite. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.
Disponibilità in magazzino di 300 confezioni da 5 pezzi
Specifiche

Gamma prodotto	Harmony XB4 Harmony XB5
Tipo prodotto	Elemento contatti
Nome dispositivo	ZBE
vendita quantità indivisibile	5
Grado di protezione IP	IP20 conforme a IEC 60529
Funzionamento dei contatti	Ad apertura lenta
Tipo blocco contatti	Singolo
uso contatti	Contatti standard
Connessioni - morsetti	Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1

Caratteristiche tecniche
peso prodotto	0,011 kg
composizione e tipo di contatti	1 NC
Apertura positiva	Con conforme a EN/IEC 60947-5-1 appendice K
corsa di funzionamento	1,5 mm (NC con modifica dello stato elettrico) 4,3 mm (corsa totale)
Forza di funzionamento	2 N NC con modifica dello stato elettrico
Durata meccanica	10000000 cicli
Coppia di serraggio	0,8…1,2 Nm conforme a EN 60947-1
Forma della testa (vite)	Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Materiale contatti	Lega d'argento (Ag/Ni)
Protezione contro i cortocircuiti	10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
Corrente termica convenzionale in aria [Ith]	10 A conforme a EN/IEC 60947-5-1
Tensione nominale di isolamento [Ui]	600 V (grado di inquinamento 3) conforme a EN 60947-1
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a EN 60947-1
Corrente nominale di impiego [Ie]	3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1
Durata elettrica	1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C
Montaggio elementi di contatto o luminosi	Montaggio anteriore diretto sul pulsante
Codice di composizione elettrico	C1 9) C2 7) C3 6) C4 4) C5 5) C6 3) C7 4) C8 2) C9 3) C12 6) M1 6) M2 4) M3 4) M5 2) M6 2) M7 6) M8 4) M9 2) SF1 3) SF2 2) MF1 2) MF2 2) C10 2) M4 2) C13 1)
device presentation	Prodotti base
