REL59803 Schneider Sepam Serie 10 10B 42A
6946/CC1/DX/Q5
Nuovo
500,00 € tasse incl.
tasse incl.
5 Articoli
| Tipo | Relè |
| Marca | Schneider Electric |

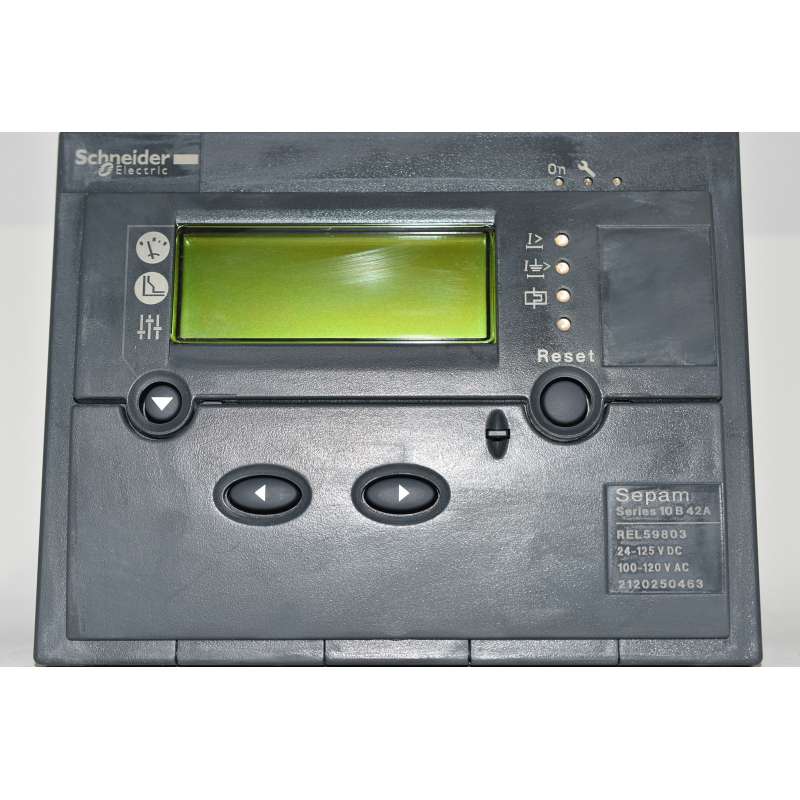

REL59803 Schneider Sepam Serie 10 10B 42A
REL59803 24-125 VDC 100-120 VAC 2120250463
Caratteristiche
REL59803 24-125 VDC 100-120 VAC 2120250463
Caratteristiche
| Gamma Prodotto | Sepam series 10 |
|---|---|
| Nome Dispositivo | B42A |
| applicazione relè | Sottostazione Trasformatore |
| tipo di protezione | Cold load pick-up Io CPLU 50N/51N Cold load pick-up CPLU 50/51 Sovraccorente di fase 50/51 Protezione sovraccarico termico 49RMS Guasto messa a terra/sensibile 50N/51N |
| tipo controllo e monitoraggio | Discriminazione logica codice ANSI: 68 Segnalazione codice ANSI: 30 Arresto/conferma codice ANSI: 86 |
| tipo di misura | Earth-fault current Corrente di picco richiesta Phase currents |
| rete e tipo di diagnosi macchina | Contesto di sgancio |
| massima capacità I/O | 3 outputs |
| compatibilità comunicazione | IEC 60870-5-103 Modbus RTU |
| segnalazione locale | LED per segnalazione guasto (Lato frontale) LED per stato funzionamento Sepam (Lato frontale) |
| Numero di uscite | 3 relè di controllo |
| tipo uscita | Relè di controllo: 100...240 V CA 47...63 Hz corrente continua: 5 A capacità inter: 5 kA cos φ > 0,3 potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 127 V DC corrente continua: 5 A capacità inter: 0,7 kA resistivo potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 220 V DC corrente continua: 5 A capacità inter: 0,1 kA L/R < 40 ms potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 220 V DC corrente continua: 5 A capacità inter: 0,3 kA resistivo potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 24 V DC corrente continua: 5 A capacità inter: 4 kA resistivo potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 24 V DC corrente continua: 5 A capacità inter: 5 kA L/R < 40 ms potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 48 V DC corrente continua: 5 A capacità inter: 1 kA L/R < 40 ms potere di chiusura: 30 A per 200 ms cicli 2000 Relè di controllo: 48 V DC corrente continua: 5 A capacità inter: 4 kA resistivo potere di chiusura: 30 A per 200 ms cicli 2000 |
| Tensione nominale di alimentazione [Us] | 100...120 V AC tolleranza: +/- 20 % 24...125 V DC tolleranza: +/- 20 % |
| corrente di spunto alimentazione | < 20 A 0.1 ms |
| Potenza assorbita in VA | 8 VA massimo 3 VA tipica |
| Installazione | Fisso |
| Supporto Di Montaggio | Piastra |
| altezza | 139 mm |
|---|---|
| Larghezza | 179 mm |
| profondità | 123 mm |
| Peso Netto | 1,26 kg |
| Norme Di Riferimento | UL 508 EN 50263 CSA C22.2 |
|---|---|
| Certificazioni Prodotto | C22.2 file N° 210625 UL.508 file N° 212533 CE |
| Resistenza Al Fuoco | 650 °C conforme a IEC 60695-2-11 |
| grado di protezione IP | Pannello posteriore: IP40 conforming to CEI 60529 Pannello frontale: IP54 conforming to CEI 60529 |
| Grado Di Protezione Nema | Tipo 12 conforme a Nema tipo 250 |
| Grado Di Protezione Ik | IK07 conforme aCEI 62262 |
| Power frequency dielectric withstand | 2 kV durante 60 s conforme a IEC 60255-5 |
| Tensione nominale di tenuta ad impulso [Uimp] | 5 kV (1,2/50 μs) conforme a IEC 60255-5 |
| immunità alle microinterruzioni | 100 ms conforme a CEI 60255-11 |
| Compatibilità elettromagnetica | Emissione condotta: (test) A conforme a CISPR 22 Emissione condotta: (test) A conforme a EN 55022 Disturbi RF condotti: (test immunità - disturbi condotti) 10 V, 0.15...80 MHz conforme a IEC 60255-22-6 Disturbi RF condotti: (test immunità - disturbi condotti) 3 10 V, 0.15...80 MHz conforme a IEC 61000-4-6 Onde oscillanti smorzate: (test immunità - disturbi condotti) 2,5 kV CM e DM conforme a ANSI C37.90.1 Onde oscillanti smorzate: (test immunità - disturbi condotti) 2,5 kV DM, 1 kV DM, 100 kHz e 1 MHz conforme a IEC 60255-22-1 Onde oscillanti smorzate: (test immunità - disturbi condotti) 3 2,5 kV DM, 1 kV DM, 100 kHz e 1 MHz conforme a IEC 61000-4-18 Scarica elettrostatica: (test immunità - disturbi irradiati) 8 kV aria, 6 kV contatto conforme a ANSI C37.90.3 Scarica elettrostatica: (test immunità - disturbi irradiati) 8 kV aria, 6 kV contatto conforme a IEC 60255-22-2 Scarica elettrostatica: (test immunità - disturbi irradiati) 3 8 kV aria, 6 kV contatto conforme a IEC 61000-4-2 Transitori veloci "burst": (test immunità - disturbi condotti) 4 kV CM e DM, 5 kHz conforme a ANSI C37.90.1 Transitori veloci "burst": (test immunità - disturbi condotti) 4 kV CM, 5kHz conforme a IEC 60255-22-4 Transitori veloci "burst": (test immunità - disturbi condotti) 4 4 kV CM, 5kHz conforme a IEC 61000-4-4 Campo magnetico a frequenza di alimentazione: (test immunità - disturbi irradiati) 4 30 A/m (continuo) 100 A/m (per 1...3 s) conforme a IEC 61000-4-8 Totale: (test) A conforme a IEC 60255-26 Frequenza di rete per ingressi di stato: (test immunità - disturbi condotti) 300 V CM, 150 V DM conforme a IEC 60255-22-7 Frequenza di rete per ingressi di stato: (test immunità - disturbi condotti) 4 300 V CM, 150 V DM conforme a IEC 61000-4-16 Emissione irradiata: (test) A conforme a CISPR 22 Emissione irradiata: (test) A conforme a EN 55022 Campi RF irradiati: (test immunità - disturbi irradiati) 10 V/m, 80...1000 MHz, 1.4...2.7 GHz conforme a IEC 60255-22-3 Campi RF irradiati: (test immunità - disturbi irradiati) 20 V/m, 80...1000 MHz conforme a ANSI C37.90.2 (2004) Campi RF irradiati: (test immunità - disturbi irradiati) 3 10 V/m, 80 MHz...2000 MHz conforme a IEC 61000-4-3 Impulsi tensione-corrente: (test immunità - disturbi condotti) 1,2/50 μs, 10/700 μs, 2 kV CM, 1 kV DM conforme a IEC 60255-22-5 Impulsi tensione-corrente: (test immunità - disturbi condotti) 3 1,2/50 μs, 10/700 μs, 2 kV CM, 1 kV DM conforme a IEC 61000-4-5 |
| robustezza meccanica | Resistenza al fuoco protezione involucro: 650 °C conforme a IEC 60695-2-11 Urti disattivato (livello: 2) : 20 Gn for 16 ms conforme a IEC 60255-21-2 Terremoti in funzione (livello: 2) : 2 Gn orizzontale, 1 Gn vertic conforme a IEC 60255-21-3 Pannello anteriore protezione involucro (livello: IP54) conforme a CEI 60529 Pannello anteriore protezione involucro (livello: tipo 12) conforme a Nema tipo 250 Pannello posteriore protezione involucro (livello: IP40) conforme a CEI 60529 Urti disattivato (livello: 2) : 30 Gn per 11 ms conforme a IEC 60255-21-2 Urti protezione involucro (livello: IK7) : 2 joules conforme a CEI 62262 Urti in funzione (livello: 2) : 10 Gn per 11 ms conforme a IEC 60255-21-2 Vibrazioni disattivato (livello: 2) : 2 Gn, 10...150 Hz, 20 cycle conforme a IEC 60255-21-1 Vibrazioni in funzione (livello: 2) : 1 Gn, 10...150 Hz, 1 ciclo conforme a IEC 60255-21-1 |
| tenuta climatica | Esposizione al freddo (immagazzinaggio nell'imballo originale) : - 40 °C (104 °F), 96 h conforme a IEC 60068-2-1 Atmosfera corrosiva/test gas 2 (in funzione) : ke: 21 giorni, 75 % RH, 25 °C (77 °F), 0,5 ppm H2S, 1 ppm SO2 conforme a IEC 60068-2-60 Esposizione al freddo (in funzione) : Ad: - 40 °C (104 °F), 96 h conforme a IEC 60068-2-1 Esposizione al calore umido (in funzione) : Cab: 93 % RH, 40 °C, 56 giorni conforme a IEC 60068-2-78 Esposizione al calore umido (immagazzinaggio nell'imballo originale) : Cab: 93 % RH, 40 °C, 56 giorni conforme a IEC 60068-2-78 Esposizione al calore secco (in funzione) : Bd: 70 °C (158 °F), 96 h conforme a IEC 60068-2-2 Esposizione al calore secco (immagazzinaggio nell'imballo originale) : Bd: 70 °C (158 °F), 96 h conforme a IEC 60068-2-2 Nebbia salina (in funzione) : Kb/2: 6 cicli conforme a IEC 60068-2-52 Variazione di temperatura (immagazzinaggio nell'imballo originale) : Nb: 5 °C/min a - 40...70 °C (- 40...158 °F) conforme a IEC 60068-2-14 |

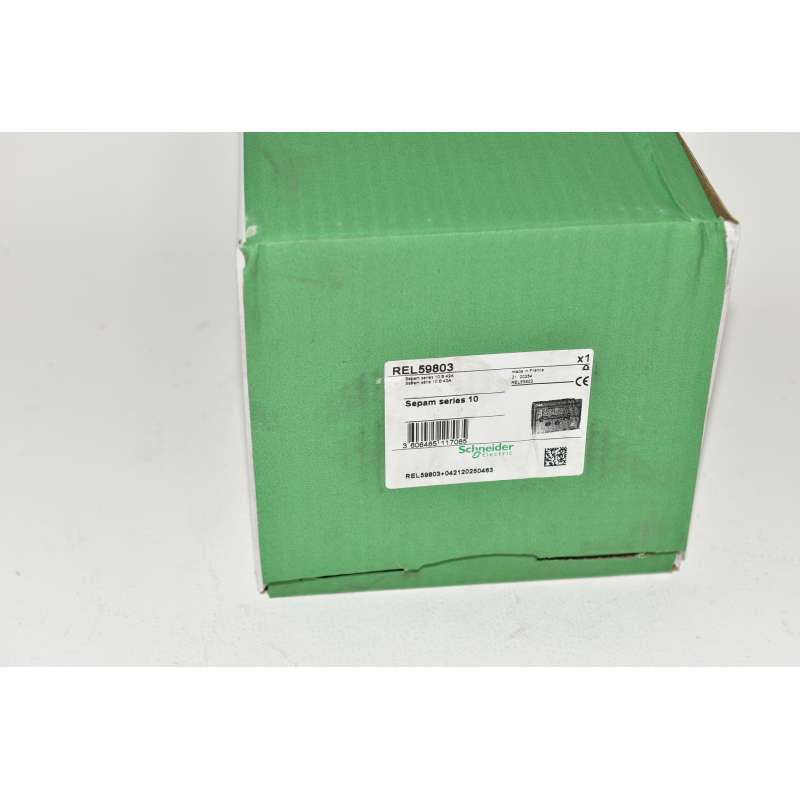

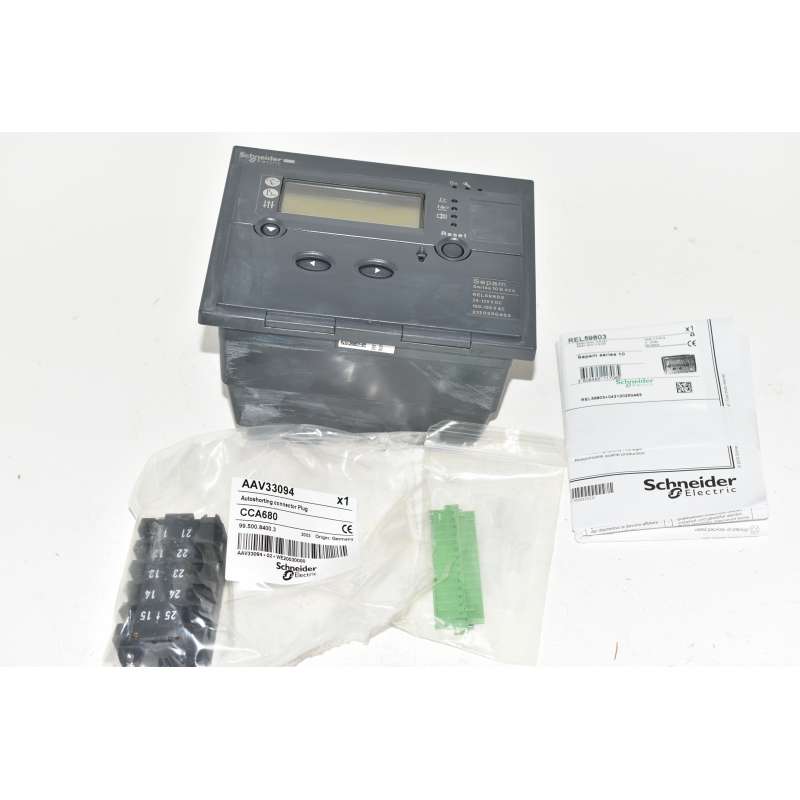

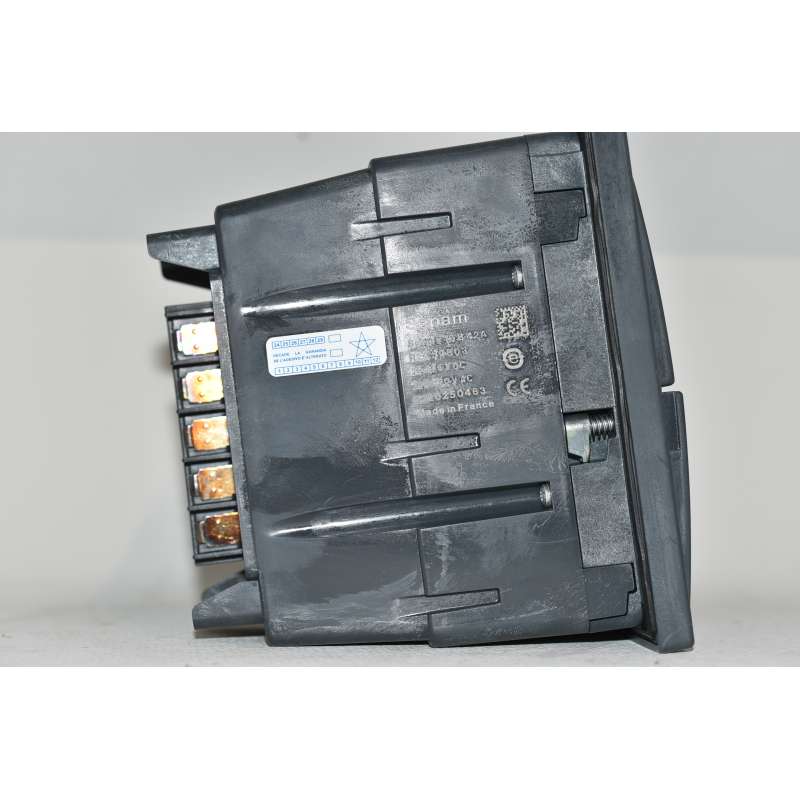

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
