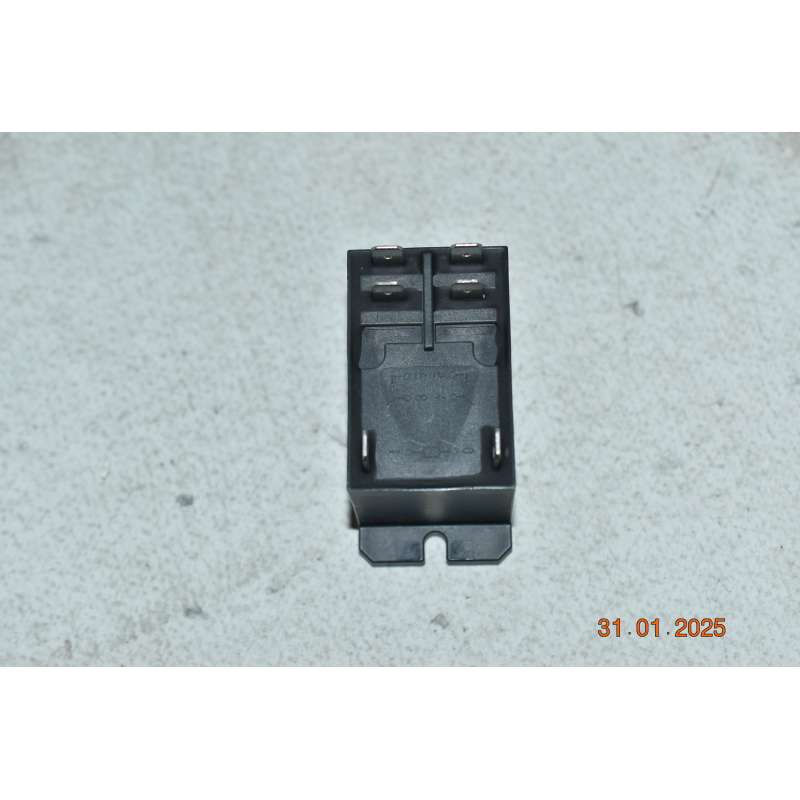

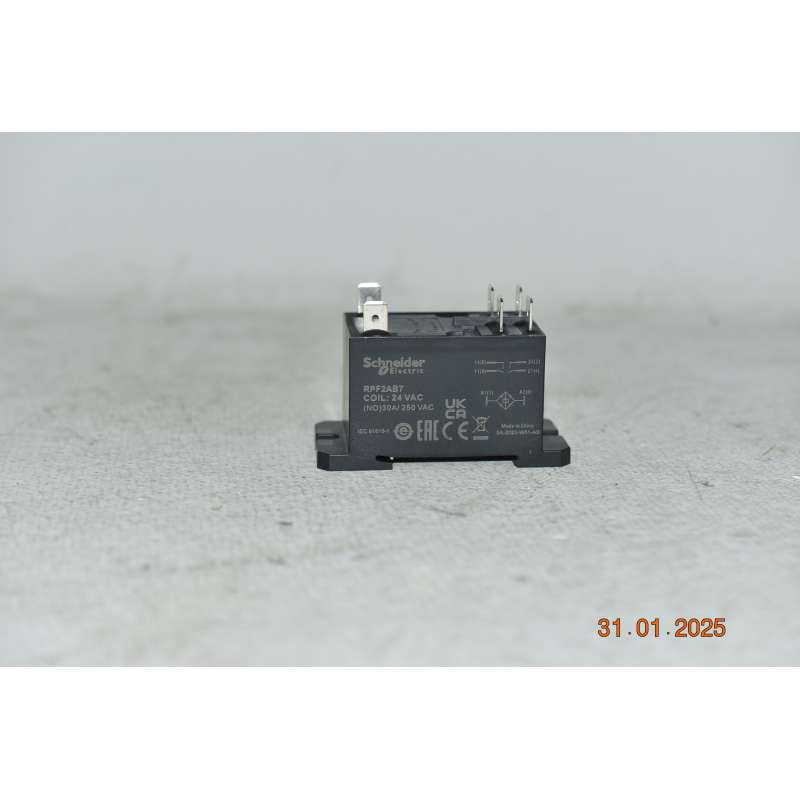

RPF2AB7 Schneider Relè Di Potenza Harmony 2NO-24 VAC-25A

Riferimento: 6146/DC2/SX/Q60

Condizione: Nuovo

6,00 € tasse incl.

9 Articolo Articoli

Maggiori informazioni

RPF2AB7 Schneider Relè Di Potenza Harmony 2NO-24 VAC-25A
Il relè di potenza per montaggio su pannello RPF di Schneider Electric presenta morsetti rapidi, ha una tensione di comando bobina di 24 Vac e 2 contatti normalmente aperti con una potenza nominale di 30 ampere. Questo relè di potenza per montaggio su pannello sfrutta l'esperienza di Schneider Electric, nel settore dei relè sin dal 1924, contribuendo a ridurre le dimensioni degli armadi e aumentando al tempo stesso l'affidabilità delle macchine industriali, degli imballaggi, dei prodotti tessili, del riscaldamento, della ventilazione e dei sistemi di condizionamento dell'aria. Ha un'ampia scelta di contatti per un uso di corrente nominale elevata.
Caratteristiche:

Gamma Prodotto	Harmony Electromechanical Relays
nome gamma	Power
Tipo Prodotto	DIN rail/panel mount relay
Nome Dispositivo	RPF
Composizione e tipologia contatti	2 NO
tensione di comando [Uc]	24 V CA 50/60 Hz
Tipo di controllo	Without lockable test button
forma del pin	Piatto
Materiale contatti	Ossido di stagno in argento
Corrente termica convenzionale in cassetta [Ithe]	25 A a -40…55 °C relè affiancati senza spazio di separazione 30 A a -40…55 °C 13 mm di distanza tra due relè
Resistive rated load	25 A a 28 V DC 30 A a 250 V CA
coefficiente di utilizzo	10 %

Batterie e tempi di funzionamento
Supporto Di Montaggio	Guida DIN Pannello
limiti tensione circuito di controllo	19,2...26,4 V
Corrente nominale di impiego [Ie]	30 A a 277 V (AC) NO conforme a UL 20 A a 28 V (DC) NO conforme a UL 30 A a 250 V (AC) NO conforme a IEC 25 A a 28 V (DC) NO conforme a IEC
Tensione nominale di isolamento [Ui]	250 V conforme a IEC 300 V conforme a UL
Tensione nominale di tenuta ad impulso [Uimp]	4 kV durante 1,2/50 µs
Massima tensione di commutazione	250 V conforme a IEC
massima capacità di commutazione	7500 VA/700 W
Minimum recommended switching capacity	6000 mW 500 mA / 12 V per NO
Tasso di funzionamento	<= 1200 cicli/ora sotto carico <= 18000 cicli/ora a vuoto
Durata meccanica	5000000 cicli
durata elettrica	100000 cicli per resistivo carico
Average coil consumption	4 VA a 60 Hz
soglia tensione di ricaduta	>= 0,15 Uc
Operate time	25 ms
Release time	25 ms
resistenza media	170 Ohm a 20 °C +/- 15 %
Dati di affidabilità sicurezza	B10d = 100000
categoria di protezione	RT II
livelli di test	Livello A group mounting
Posizione operativa	Qualunque posizione

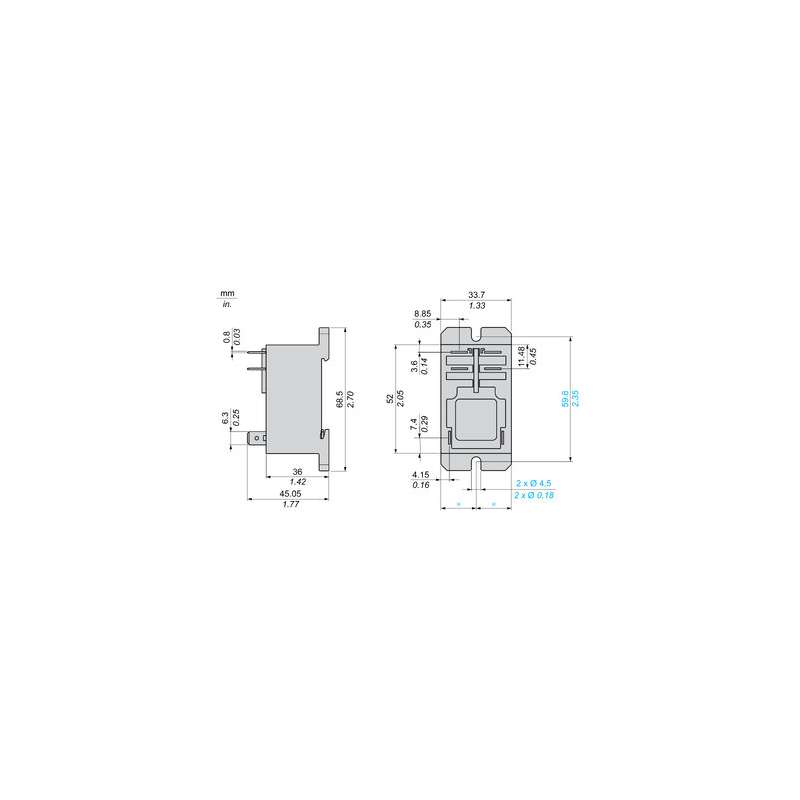

Larghezza totale CAD	33,7 mm
Altezza totale CAD	68,5 mm
Profondità totale CAD	39,2 mm
peso prodotto	0,082 kg
Presentazione del dispositivo	Prodotto completo

Ambiente
Resistenza dielettrica	2000 V CA tra poli con basic isolamento 4000 V CA tra bobina e contatto con rinforzato isolamento 1500 V CA tra contatti con micro disconnection isolamento
Norme Di Riferimento	UL 508 IEC 61810-1 CSA C22.2 No 14
Certificazioni Prodotto	UL CSA GOST EAC
Temperatura Di Stoccaggio	-40…85 °C
temperatura ambiente di funzionamento	-40…55 °C
resistenza alle vibrazioni	3 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cycles in operation 10 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cicli non operativi
Grado Di Protezione Ip	IP40 conforming to CEI 60529
Tenuta agli urti	10 gn per in funzione 30 gn per non funzionante
