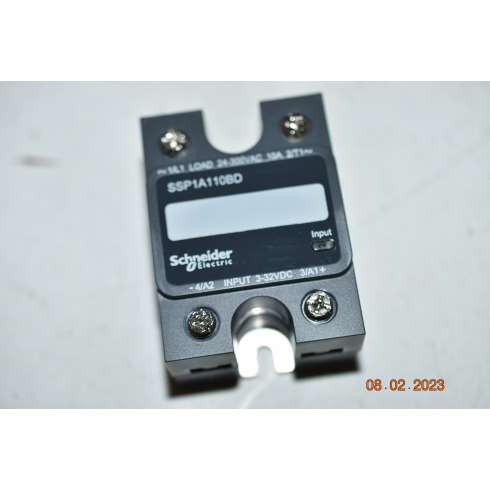

Schneider SSP1A110BD Relè stato solido 10 Amp Monofase

Riferimento: 4820/GA2/Q30

Condizione: Nuovo (Altro)

10,00 € tasse incl.

Più dettagli

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Relè
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider

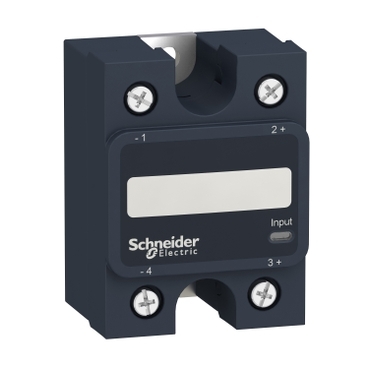

Schneider SSP1A110BD Relè stato solido 10 Amp Monofase
Imput 3...32 Vdc
Output 24...300 Vac 10 Amp
Il relè per montaggio a pannello SSP fa parte della gamma di relè a stato solido Harmony. Questo relè statico monofase per il montaggio su pannello accetta il cablaggio con cavi nudi, estremità crimpate, connettori a forcella o connettori ad anello La sua corrente nominale è 10 A, è controllata da un circuito CC da 3 V a 32 V, e ha una tensione di carico nominale da 24 V a 300 V CA in uscita. Dispone di un indicatore visivo che mostra lo stato del suo ingresso e di un'uscita di allarme che permette una risposta rapida a eventi imprevisti
Specifiche:

Gamma prodotto	Harmony Solid State Relays
Tipo di prodotto o componente	Solid state relay up to 10 A
Nome dispositivo	SSP1
Supporto per montaggio	Pannello
Numero di fasi	1 fase
Corrente nominale [In]	10 A
tipo uscita statica	Zero voltage switching SCR output
output switching mode	Zero voltage switching

Caratteristiche tecniche
tensione di comando [Uc]	3...32 V CC
tensione minima di commutazione	3 V CC turn-on
massima tensione di commutazione	1 V CC turn-off
tempo di risposta	0,5 cicli (turn-on) 0,5 cicli (turn-off)
Input current	10 mA a 12 V DC
tensione di uscita	24...300 V CA
corrente di carico	0,15…10 A
Transient overvoltage	600 V
sovracorrente	120 A per 16,6 ms
I²t max per fusione	60 A²s per 8,33 ms a 60 Hz 66 A²s per 10 ms a "50 Hz"
Co-ordination type	Tipo 1 - 13 A interruttore modulare - curva B Tipo 2 - 10 A interruttore modulare - curva B
maximum leakage current	1 mA off-state
maximum voltage drop	<1,15 V on-state
dV/dt	500 V/µs off-state at maximum voltage
Power factor	0,5 (con carico massimo)
Motor controller rating	0,5 hp 120 V AC 1 hp 240 V AC
resistenza di isolamento	1000 MΩ a 500 V DC
Maximum capacitance	10 pF per ingresso/uscita
resistenza dielettrica	4 kV "CA" per ingresso/uscita 4 kV "CA" per input or output to case
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV output to case 6 kV input to output
coppia di serraggio	1,5...1,7 Nm per ingresso 2...2,2 Nm per uscita
connessioni - morsetti	Morsetti a vite: 0,2...3,3 mm², (AWG 24...AWG 12) con estremità cavo per ingresso Morsetti a vite: 0,5...5,26 mm², (AWG 20...AWG 10) con estremità cavo per uscita Morsetti a vite: 0,2...3,3 mm², (AWG 24...AWG 12) senza estremità cavo per ingresso Morsetti a vite: 0,5...8,26 mm², (AWG 20...AWG 8) senza estremità cavo per uscita Connettori con capocorda a forcella: 9,2 x 4 mm per ingresso Capicorda ad anello: 9,2 x 4 mm per ingresso Connettori con capocorda a forcella: 11,7 x 4,5 mm per uscita Capicorda ad anello: 11,7 x 4,5 mm per uscita
Thermal resistance	1,03 °C/W junction to case
LED indicator	LED, verde per ingresso
Grado di protezione IP	IP20
Dati di affidabilità sicurezza	B10d = 1731395 MTTFd = 1875,9 anni
peso prodotto	89,2 g
Presentazione dispositivo	Prodotto completo

Ambiente
Temperatura ambiente operativa	-40…80 °C
Temperatura di stoccaggio	-40…125 °C
Grado di inquinamento	2
categoria di sovratensione	Acti9 VigiARC iC40
Certificazioni prodotto	"CE" CSA UL EAC
simbologia	CSA UL EAC CE
Norme di riferimento	CSA C22.2 No 14-13 EN/IEC 60950-1 EN/IEC 62314 UL 508

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	3,8 cm
Confezione 1: larghezza	4,8 cm
Confezione 1: profondità	6,7 cm
Confezione 1: peso	97,0 g
Unità di misura confezione 2	S01
Numero di unità per confezione 2	30
Confezione 2: altezza	15,0 cm
Confezione 2: larghezza	15,0 cm
Confezione 2: profondità	40,0 cm
Confezione 2: peso	3,307 kg
