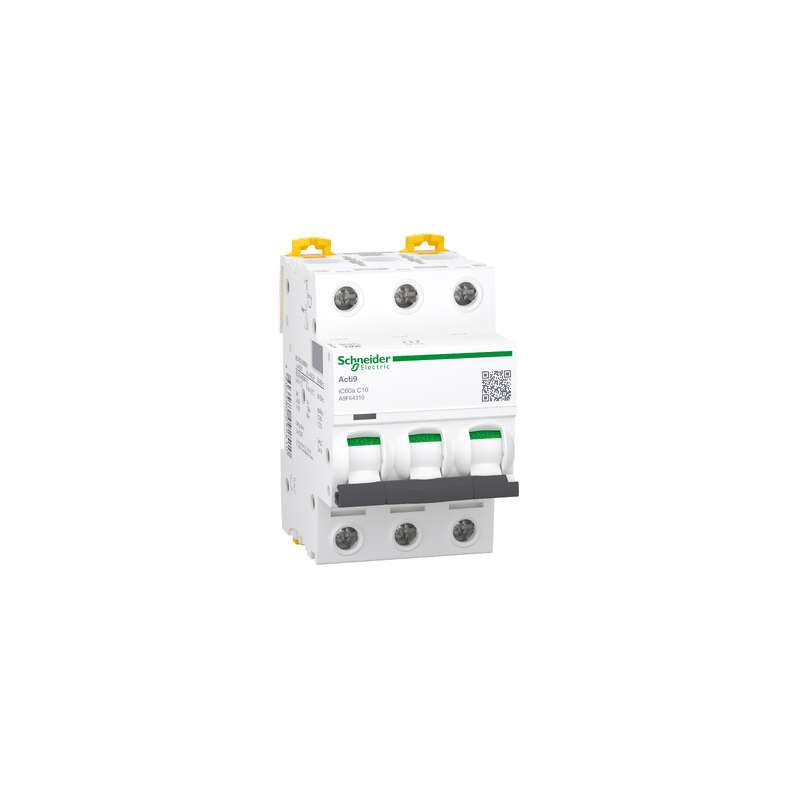

A9F64310 Schneider Interruttore Magnetotermico iC60a 3P C 10A 4500A

Riferimento: 6928/DF1/SX/Q8

Condizione: Nuovo

20,00 € tasse incl.

8 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Magnetotermico
Marca	Schneider Electric

A9F64310 Schneider Interruttore Magnetotermico iC60a 3P C 10A 4500A
Questo Acti9 iC60a è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 10A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 10kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 4500A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita
Caratteristiche:

Applicazione	Distribuzione
Gamma	Acti9
Nome Prodotto	Acti9 iC60
Tipo Prodotto	Interruttore modulare
Nome Dispositivo	iC60a
Numero di poli	3P
numero di poli protetti	3
Corrente nominale [in]	10 A
Tipo di rete	CA
Tecnologia sganciatore	Magnetotermico
Codice curva	C
Potere di interruzione	10 kA Icu conforme a EN/IEC 60947-2 a 220...240 V CA 50/60 Hz 6 kA Icu conforme a EN/IEC 60947-2 a 380...415 V CA 50/60 Hz 4500 A Icn conforme a CEI EN 60898-1 a 400 V CA 50/60 Hz
Categoria di utilizzazione	Categoria A conforme a EN/IEC 60947-2
Attitudine all'isolamento	Si conforme a CEI EN 60898-1 Si conforme a EN/IEC 60947-2
Norme Di Riferimento	EN/IEC 60947-2 CEI EN 60898-1

Caratteristiche tecniche
Frequenza Di Rete	50/60 Hz
Soglia di sgancio magnetico	8 x In +/- 20%
Potere di interruzione nominale di servizio [Ics]	10 kA 100 % conforme a EN/IEC 60947-2 - 220...240 V CA 50/60 Hz 6 kA 100 % conforme a EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
classe di limitazione	3 conforme a CEI EN 60898-1
Tensione Nominale Di Isolamento [Ui]	500 V CA 50/60 Hz conforme a EN/IEC 60947-2
Tensione Nominale Di Tenuta Agli Impulsi [Uimp]	6 kV conforme a EN/IEC 60947-2
segnalazione posizione contatti	Si
Tipo di controllo	Leva
Segnalazione locale	Indicatore scatto
Installazione	Sbarra combinata rimovibile installata
Supporto Di Montaggio	Guida DIN
Passo 9 mm	6
Larghezza	54 mm
Profondità	78,5 mm
Colore	Bianco
Collegamenti - morsetti	Morsetto singolo (parte superiore o inferiore) 1…25 mm² rigido Morsetto singolo (parte superiore o inferiore) 1…16 mm² flessibile
Lunghezza di spelatura fili	14 mm per parte superiore o inferiore connection
Coppia di serraggio	2 Nm parte superiore o inferiore
Protezione differenziale	Blocco separato

Ambiente
Grado Di Protezione IP	IP20 conforming to CEI 60529
Grado di inquinamento	3 conforme a EN/IEC 60947-2
Categoria di sovratensione	II
Tropicalizzazione	2 conforme a CEI 60068-1
Umidità relativa	95 %
Altitudine Di Funzionamento	0...2000 m
Temperatura Ambiente	-35…70 °C
Temperatura Di Stoccaggio	-40…85 °C

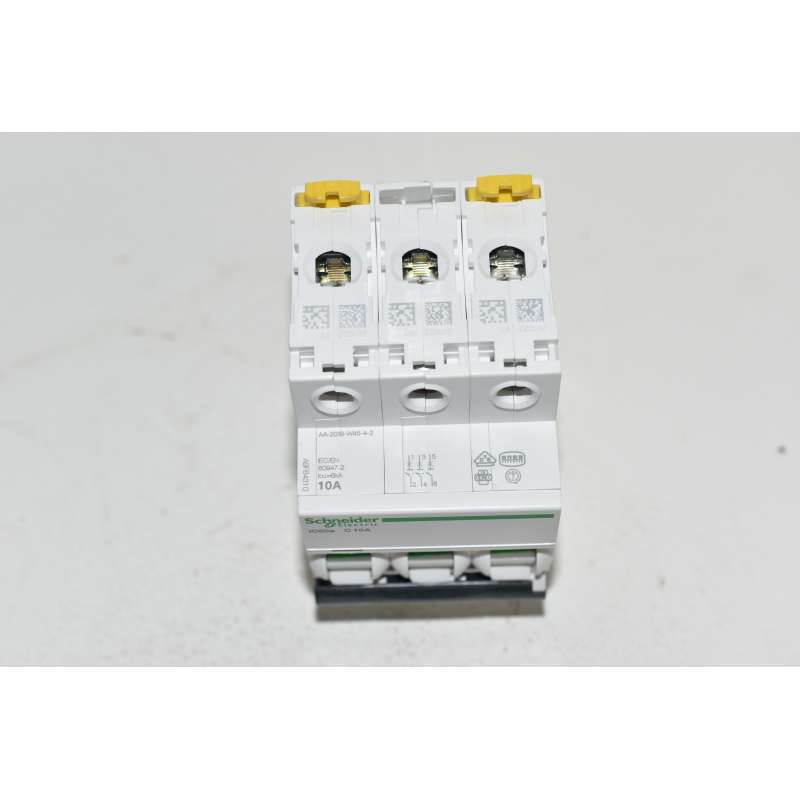

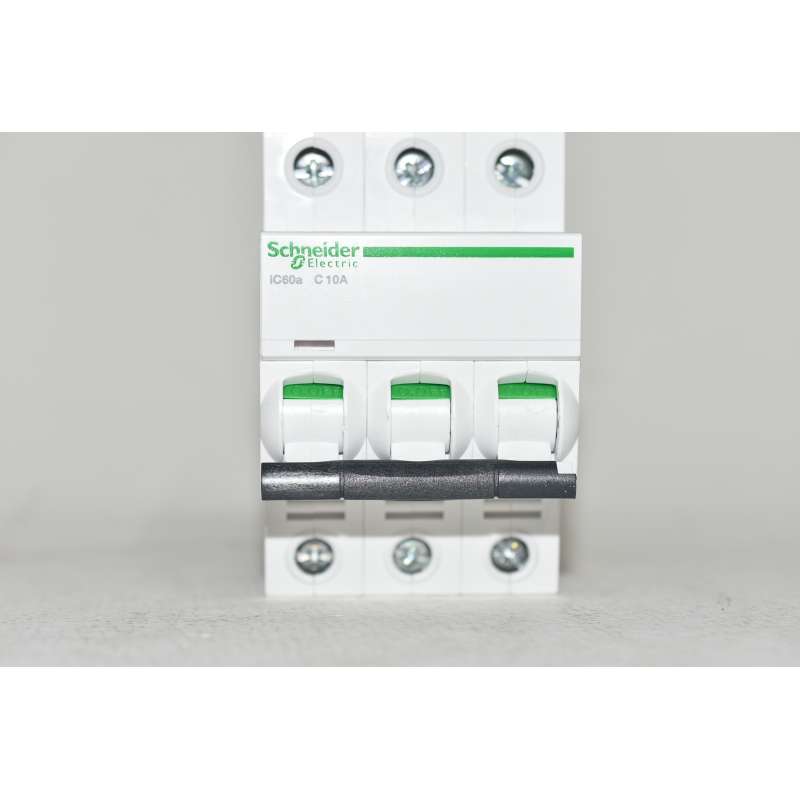

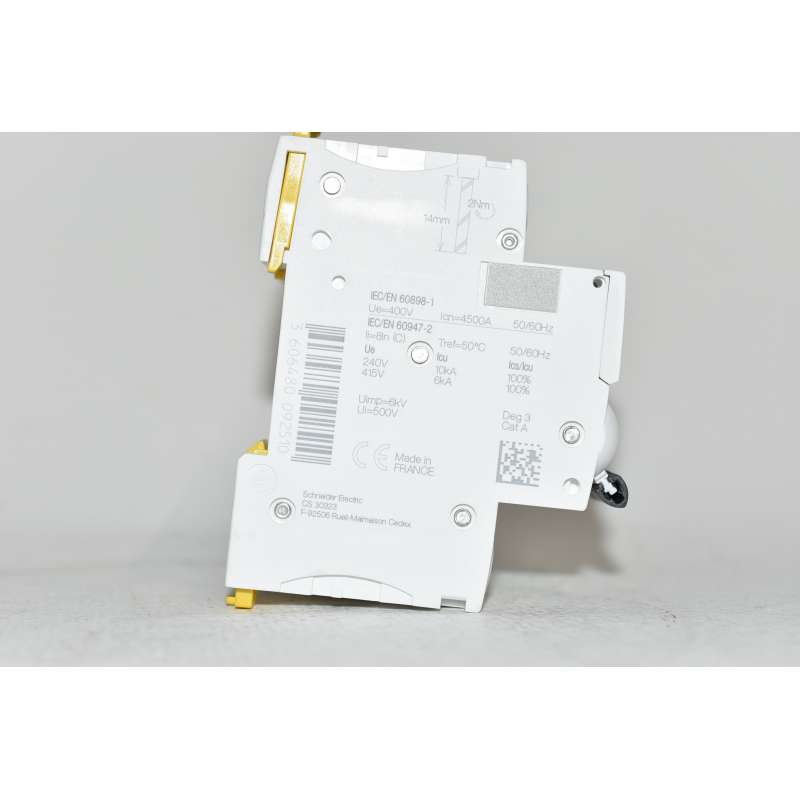

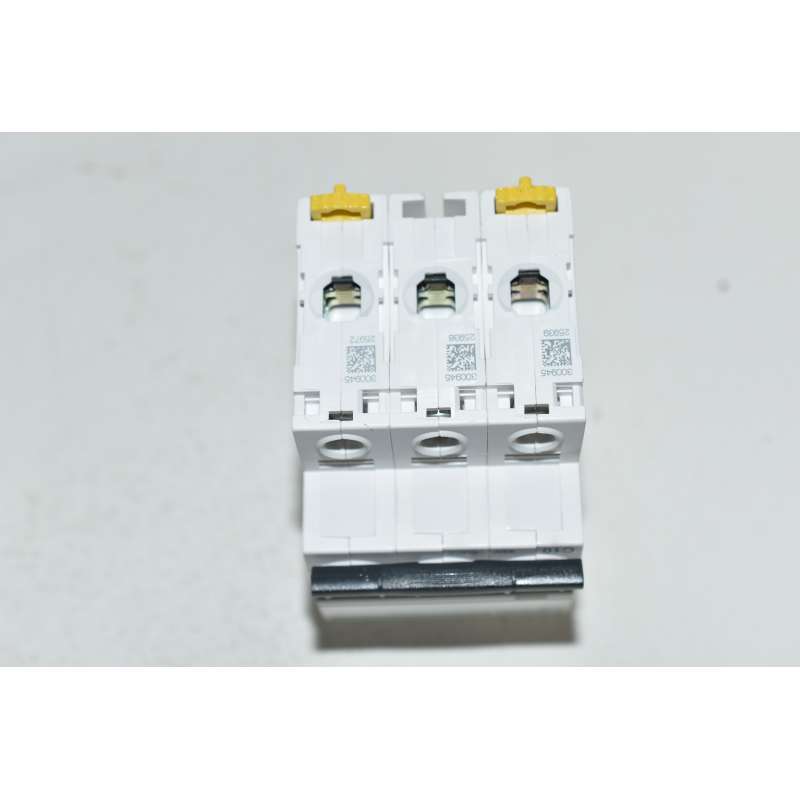

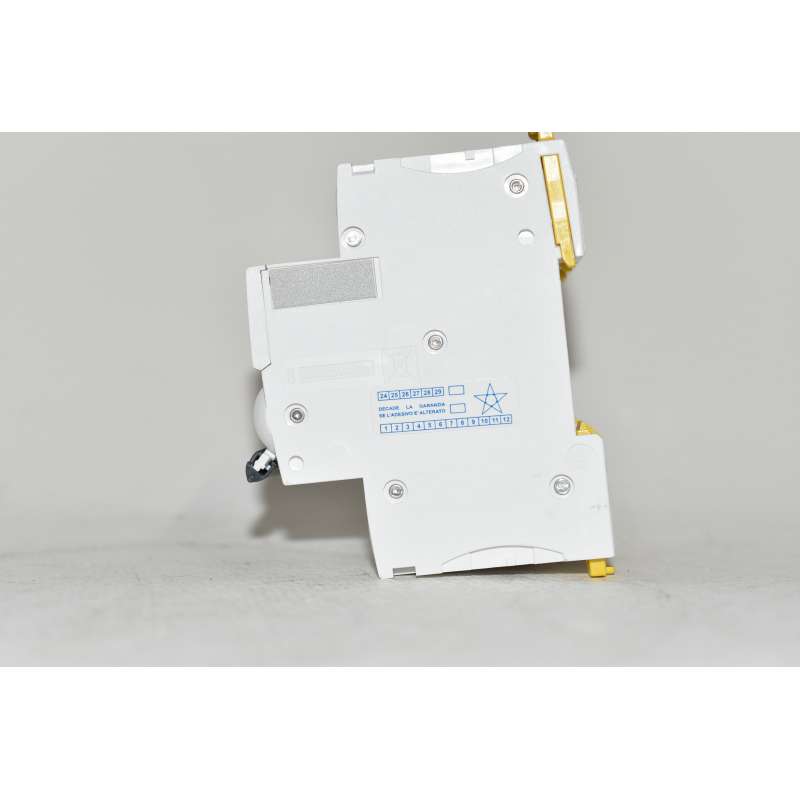

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
