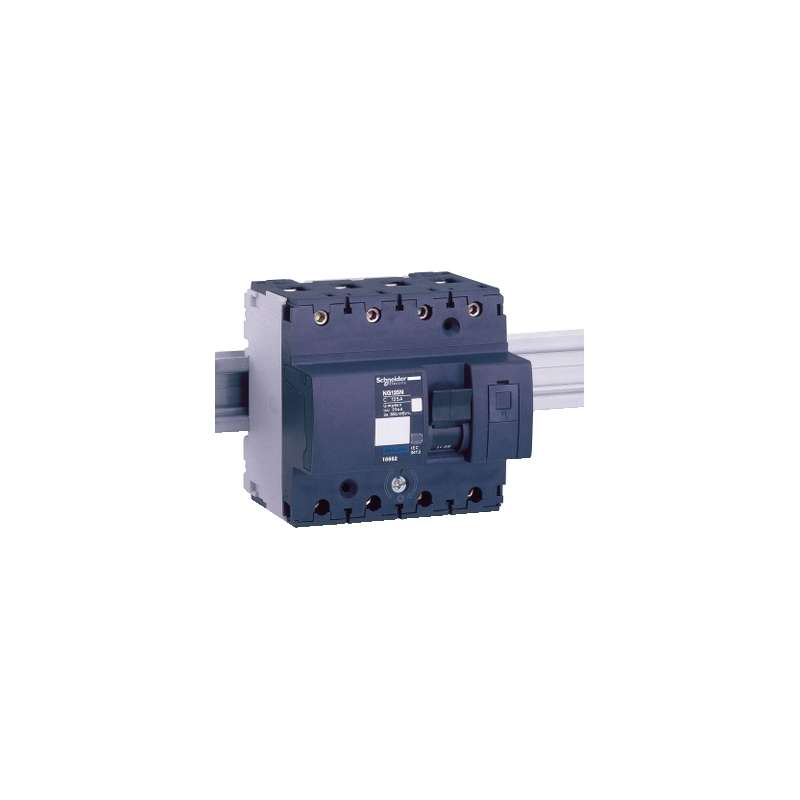

18673 Interruttore Magnetotermico NG125N 4 Poli 100 Amp Schneider

Riferimento: 6604/CI2/DX/Q0

Condizione: Nuovo (Altro)

250,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Magnetotermico
Descrizione delle condizioni	Viene spedito solo quello che vedete nella foto .Senza confezione originale
Marca	Schneider Electric

18673 Interruttore Magnetotermico NG125N 4 Poli 100 Amp Schneider 25KA
Acti9 NG125N è un interruttore automatico a bassa tensione. È un interruttore 4P con 4 poli protetti, corrente nominale di 100A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 25 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2 e a 25 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. È adatto all'isolamento nel settore industriale secondo la norma IEC/EN 60947-2. Lo scatto in caso di guasto è indicato da una spia luminosa meccanica rossa sulla parte anteriore dell'interruttore. Ha una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue passa da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. La frequenza di impiego è di 50 Hz o 60 Hz. È installabile su guida DIN. La sua larghezza è di 12 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Le dimensioni totali sono (H) 108 mm x (L) 103 mm x (P) 81 mm. Il peso è 0,96 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali in un involucro modulare. La temperatura di esercizio è compresa -30°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 70°C.
Caratteristiche:

Presentazione
Gamma	Acti9
Nome Prodotto	Acti9 NG125
Tipo Prodotto	Interruttore modulare
Nome Dispositivo	NG125N
Applicazione	Distribuzione
Numero di poli	4P
numero di poli protetti	4
Corrente nominale [In]	100 A a 40 °C
Tipo di rete	CA DC
Tecnologia sganciatore	Magnetotermico
Codice curva	D
Potere di interruzione	20 kA Icu conforme a EN/IEC 60947-2 a <= 500 V DC 10 kA Icu conforme a EN/IEC 60947-2 a 500 V CA 50/60 Hz 20 kA Icu conforme a EN/IEC 60947-2 a 440 V CA 50/60 Hz 25 kA Icu conforme a EN/IEC 60947-2 a 380...415 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 220...240 V CA 50/60 Hz
Categoria di utilizzazione	Categoria A conforme a IEC 60947-2
Attitudine all'isolamento	Si conforme a IEC 60947-2
Norme Di Riferimento	EN/IEC 60947-2

Caratteristiche tecniche
Frequenza Di Rete	50/60 Hz
Tensione nominale di esercizio [ue]	380...415 V CA 50/60 Hz 500 V CA 50/60 Hz <= 500 V DC 220...240 V CA 50/60 Hz 440 V CA 50/60 Hz
Soglia di sgancio magnetico	12 x In
Potere di interruzione nominale di servizio [Ics]	37,5 kA 75 % conforme a EN/IEC 60947-2 - 220...240 V CA 50/60 Hz 18,75 kA 75 % conforme a EN/IEC 60947-2 - 380...415 V CA 50/60 Hz 15 kA 75 % conforme a EN/IEC 60947-2 - 440 V CA 50/60 Hz 7,5 kA 75 % conforme a EN/IEC 60947-2 - 500 V CA 50/60 Hz 20 kA 100 % conforme a EN/IEC 60947-2 - <= 500 V DC
Tensione Nominale Di Isolamento [Ui]	690 V CA 50/60 Hz conforme a EN/IEC 60947-2
Tensione Nominale Di Tenuta Agli Impulsi [Uimp]	8 kV conforme a EN/IEC 60947-2
segnalazione posizione contatti	Si
Tipo di controllo	Test di sgancio manuale Leva
Segnalazione locale	Indicazione ON/OFF Indicatore scatto
Installazione	Aggancio
Posizione Di Montaggio	Verticale
Supporto Di Montaggio	Guida DIN simmetrica 35 mm
Compatibilità pettini di distribuzione	No
Passo 9 mm	12
Altezza	103 mm
Profondità	81 mm
Larghezza	108 mm
Peso Netto	0,96 kg
Durata meccanica	20000 cicli
Durata elettrica	5000 cicli
predisposizione per chiusura a lucchetto	Lucchettabile
descrizione opzioni bloccaggio	Lucchetto integrato
Collegamenti - morsetti	Morsetti a gabbia16…70 mm² rigido Morsetti a gabbia10…50 mm² flessibile
Lunghezza di spelatura fili	20 mm
Coppia di serraggio	6 Nm
Protezione differenziale	Blocco separato

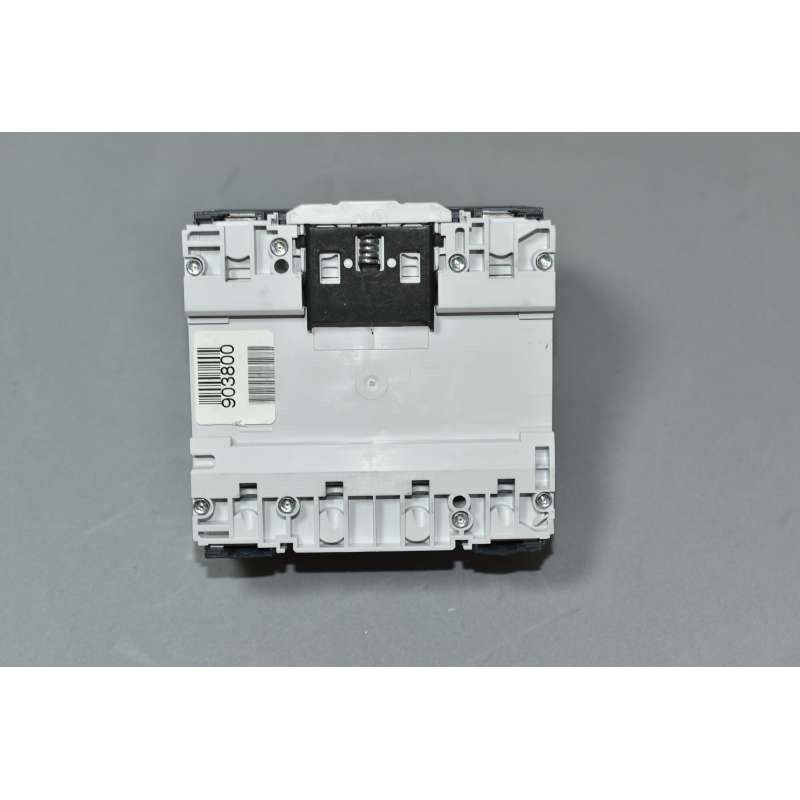

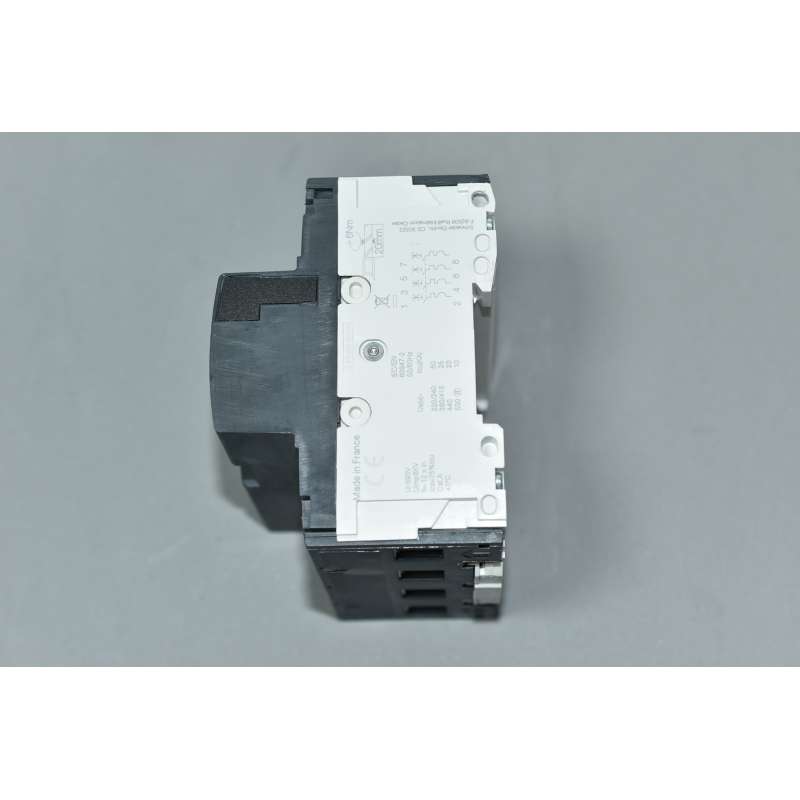

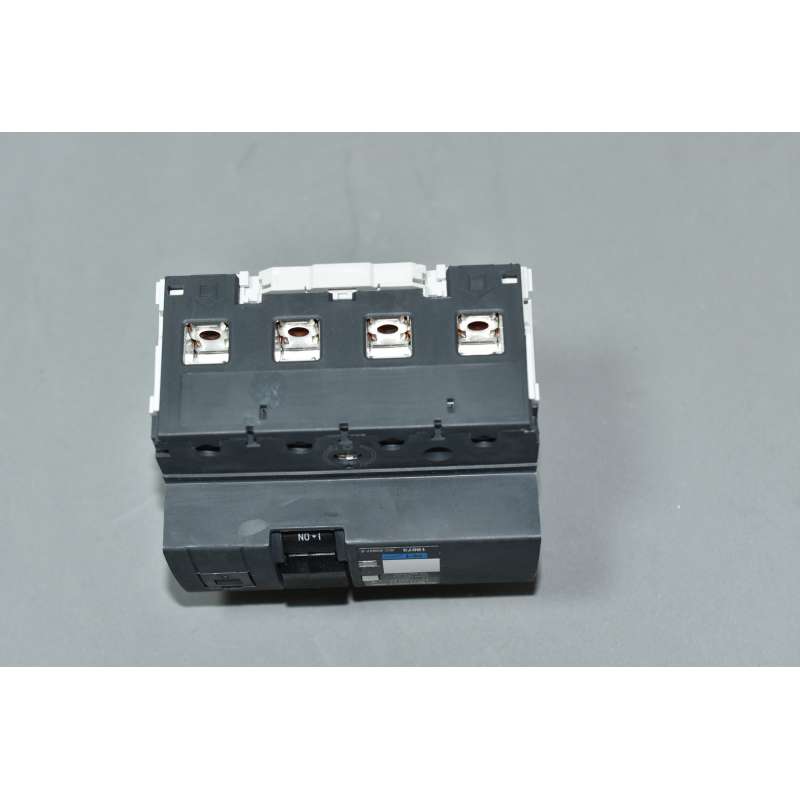

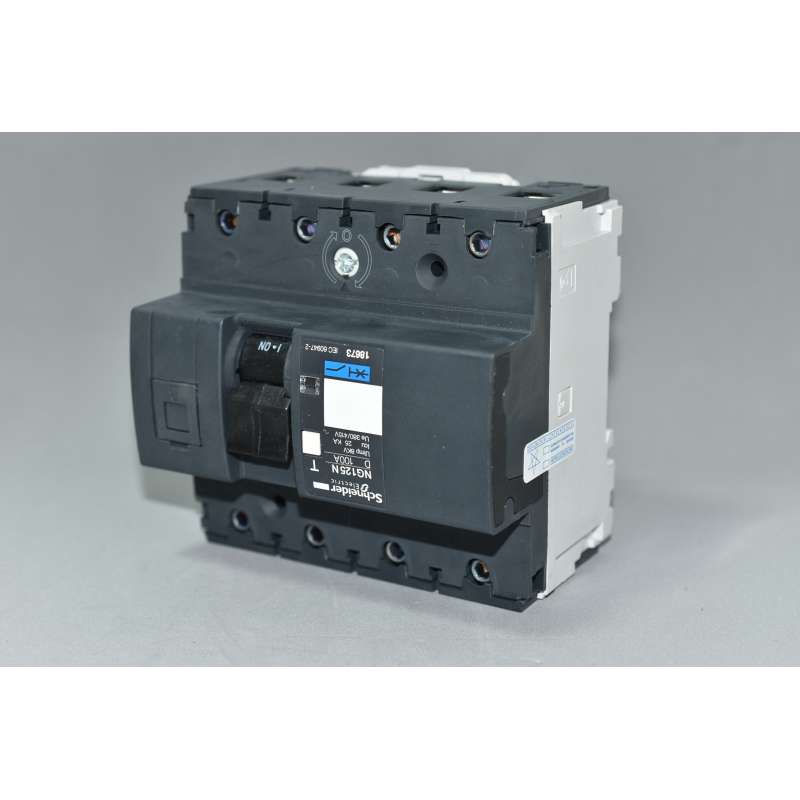

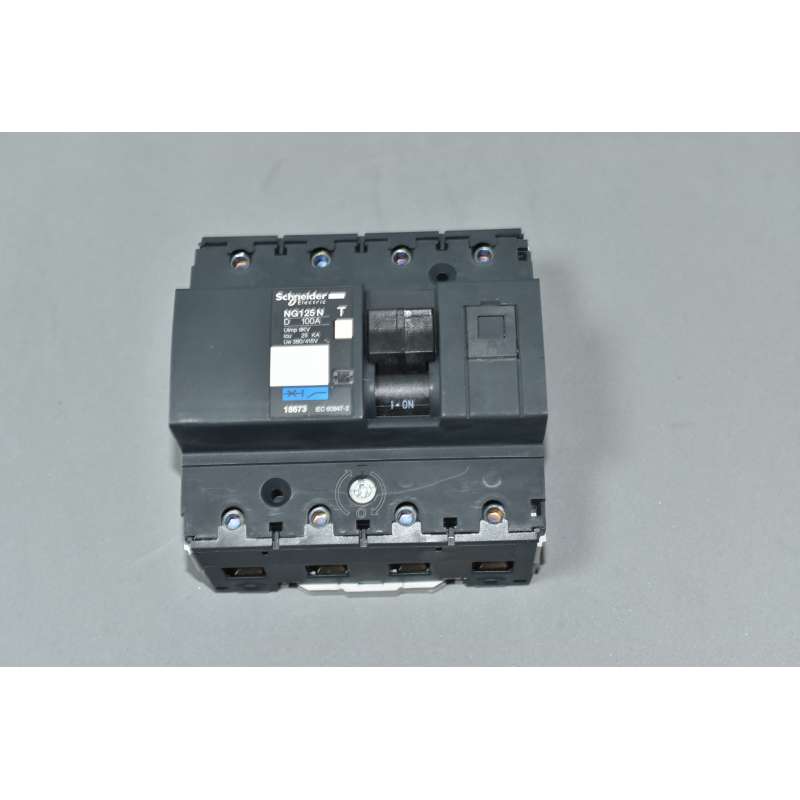

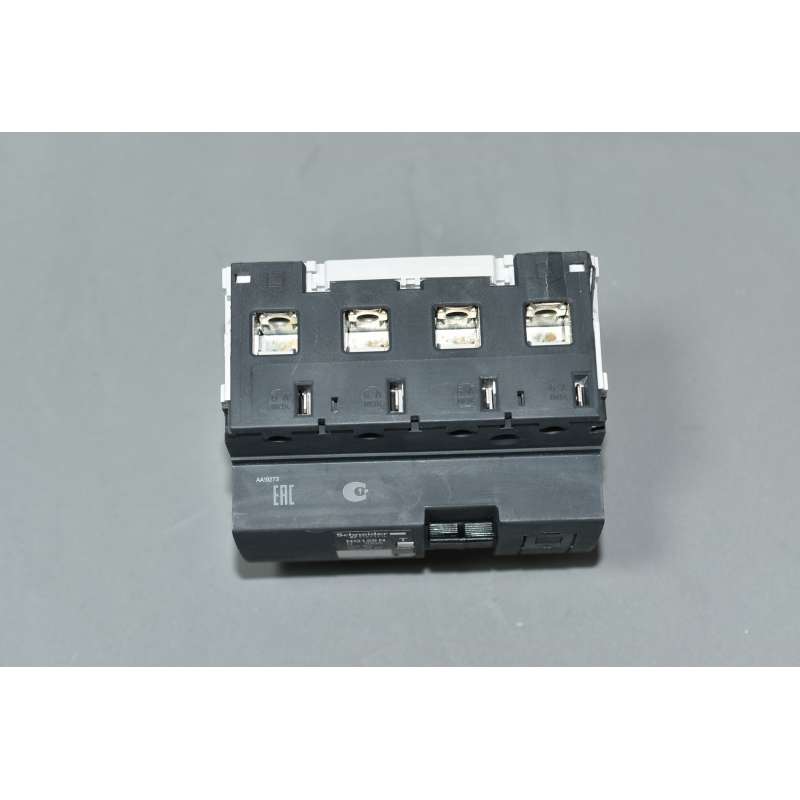

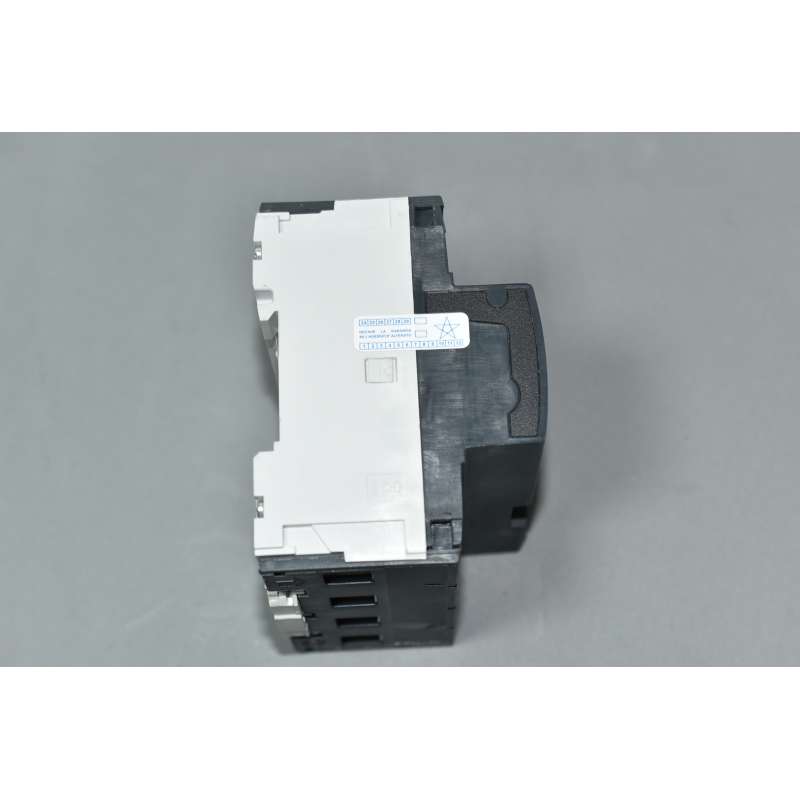

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.
