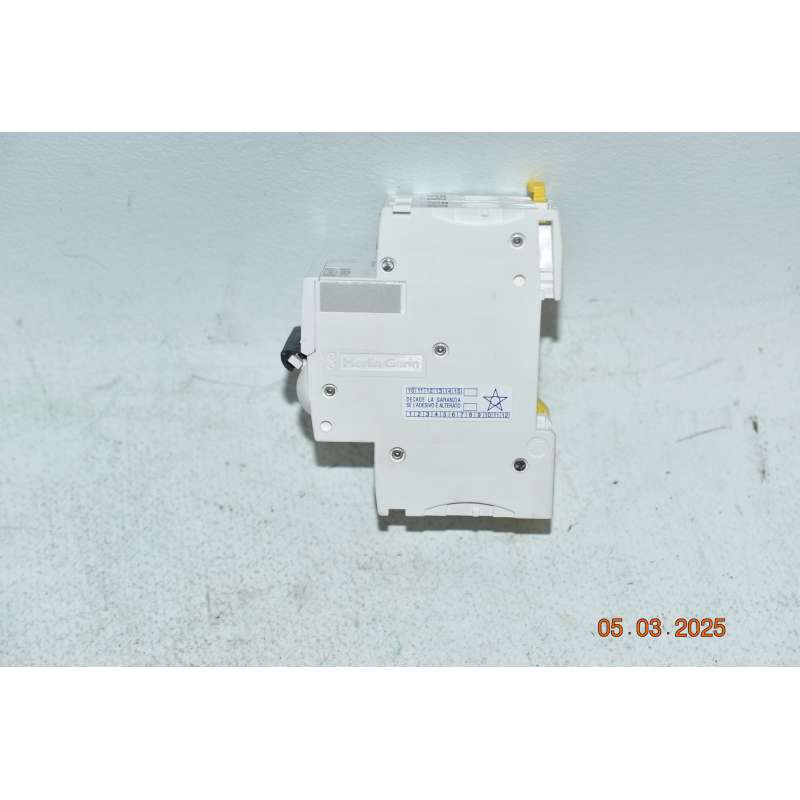

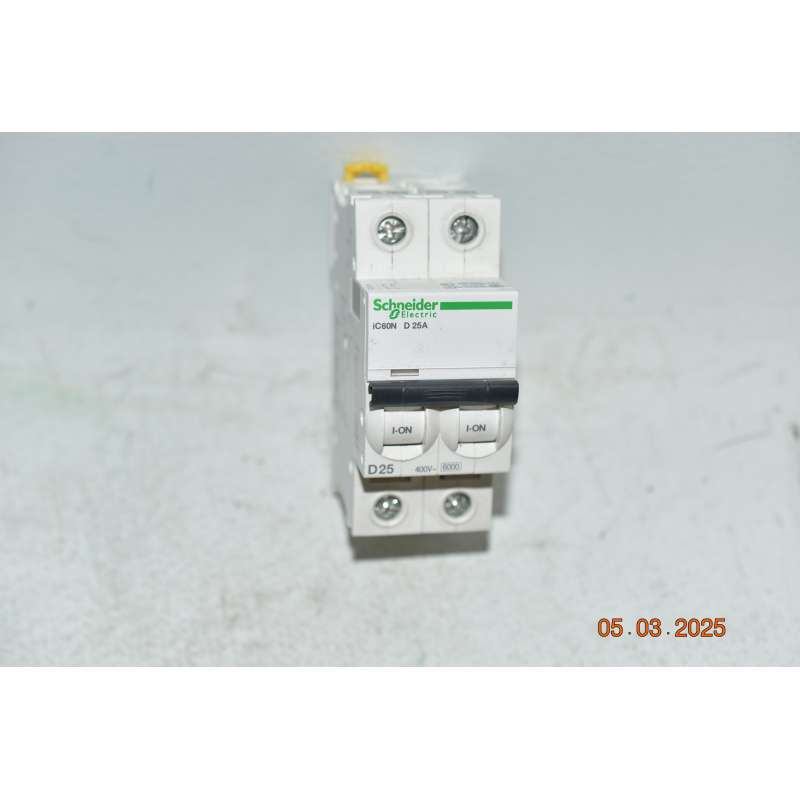

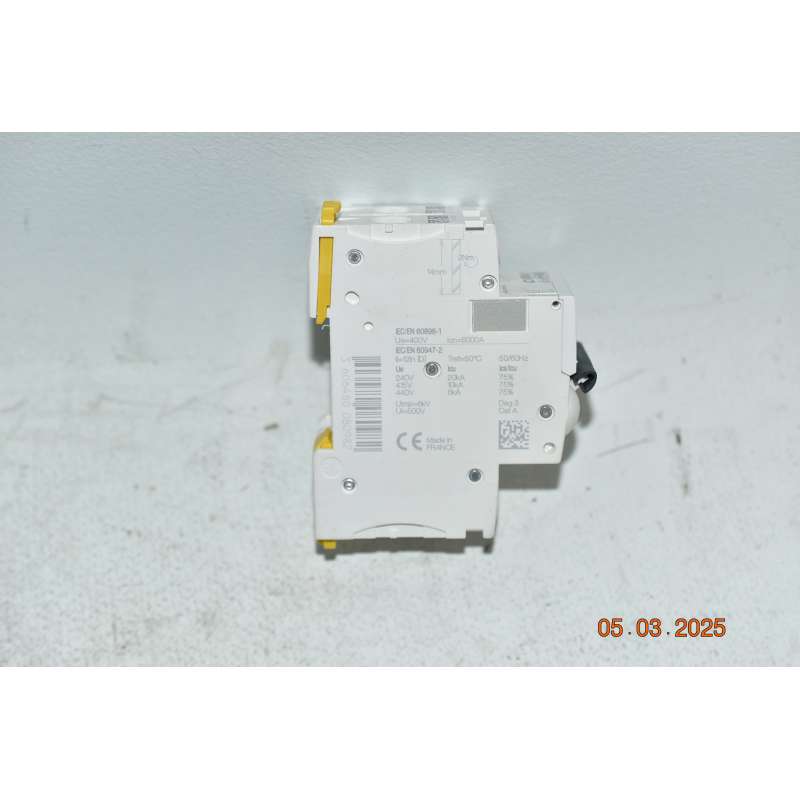

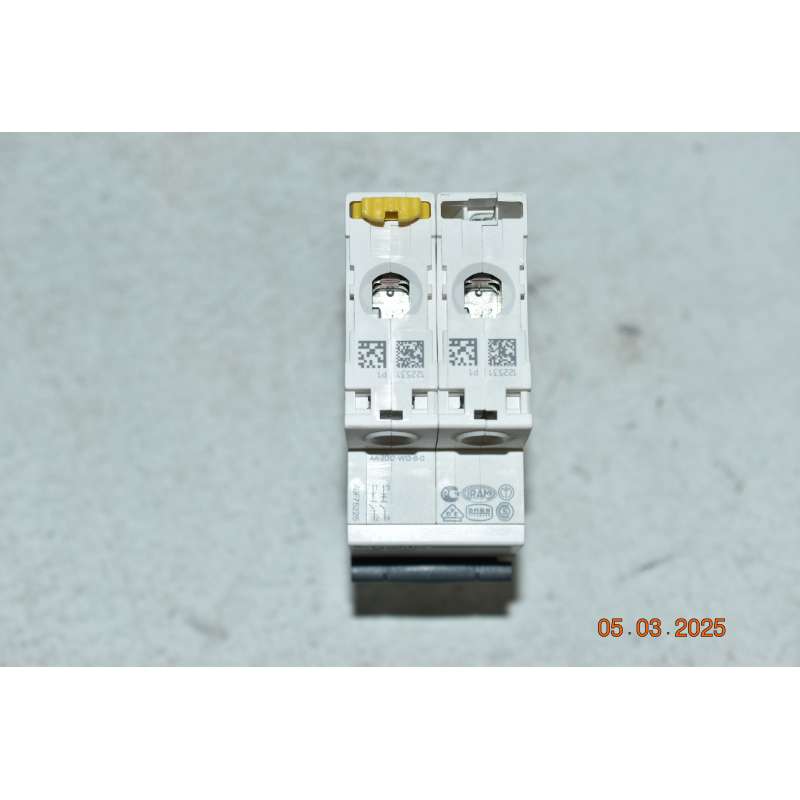

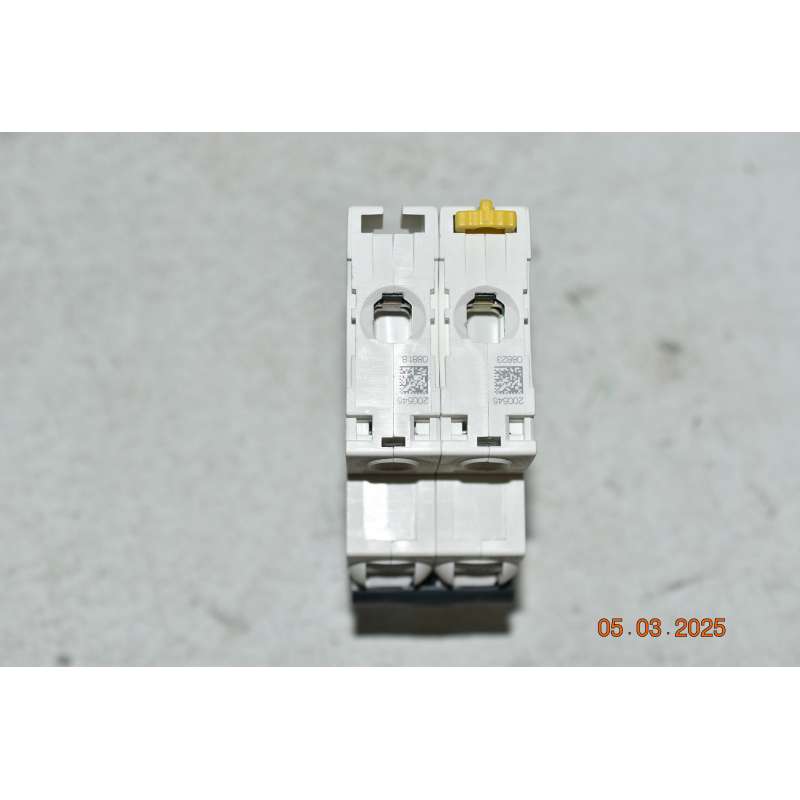

A9F75225 Schneider Interruttore Magnetotermico iC60N 2P 25Amp 6000 A Curva D

Riferimento: 6332/DF3/SX/Q3

Condizione: Nuovo

18,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore magnetotermico
Descrizione delle condizioni	Senza confezione originale

A9F75225 Schneider Interruttore Magnetotermico iC60N 2P 25Amp 6000 A Curva D
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 2P con 2 poli protetti, corrente nominale di 25A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 20kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 6000A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 4 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 36mm x (H) 85mm x (D) 78,5mm. Il peso è 0,25 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio.
Caratteristiche:

Applicazione	Distribuzione
Gamma	Acti9
Nome Prodotto	Acti9 iC60
Tipo Prodotto	Interruttore modulare
Nome Dispositivo	IC60N
Numero di poli	2P
numero di poli protetti	2
Corrente nominale [In]	25 A
Tipo di rete	CA DC
Tecnologia sganciatore	Magnetotermico
Codice curva	D
Potere di interruzione	6000 A Icn conforme a CEI EN 60898-1 a 400 V CA 50/60 Hz 36 kA Icu conforme a EN/IEC 60947-2 a 12...133 V CA 50/60 Hz 10 kA Icu conforme a EN/IEC 60947-2 a <= 125 V DC 10 kA Icu conforme a EN/IEC 60947-2 a 380...415 V CA 50/60 Hz 20 kA Icu conforme a EN/IEC 60947-2 a 220...240 V CA 50/60 Hz 6 kA Icu conforme a EN/IEC 60947-2 a 460 V CA 50/60 Hz
Categoria di utilizzazione	Categoria A conforme a EN 60947-2 Categoria A conforme a IEC 60947-2
Attitudine al sezionamento	Si conforme a EN 60898-1 Si conforme a EN 60947-2 Si conforme a IEC 60898-1 Si conforme a IEC 60947-2
Norme Di Riferimento	IEC 60947-2 EN 60898-1 EN 60947-2 IEC 60898-1

Caratteristiche tecniche
Frequenza Di Rete	50/60 Hz
Soglia di sgancio magnetico	12 x In +/- 20 %
Potere di interruzione nominale di servizio [Ics]	15 kA 75 % conforme a EN 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % conforme a EN 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % conforme a EN 60947-2 - 460 V CA 50/60 Hz 15 kA 75 % conforme a IEC 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % conforme a IEC 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % conforme a IEC 60947-2 - 460 V CA 50/60 Hz 27 kA 75 % conforme a IEC 60947-2 - 12...133 V CA 50/60 Hz 27 kA 75 % conforme a EN 60947-2 - 12...133 V CA 50/60 Hz 6000 A 100 % conforme a EN 60898-1 - 400 V CA 50/60 Hz 6000 A 100 % conforme a IEC 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % conforme a IEC 60947-2 - 72...125 V DC 10 kA 100 % conforme a EN 60947-2 - 72...125 V DC
classe di limitazione	3
Tensione nominale di isolamento [ui]	500 V CA 50/60 Hz conforme a EN 60947-2 500 V CA 50/60 Hz conforme a IEC 60947-2
Tensione nominale di tenuta ad impulso [uimp]	6 kV conforme a EN 60947-2 6 kV conforme a IEC 60947-2
segnalazione posizione contatti	Si
Tipo di controllo	Leva
Segnalazione locale	Indicatore scatto
Installazione	Fisso
Supporto Di Montaggio	Guida DIN
Compatibilità pettini di distribuzione	Parte superiore o inferiore: SI
Passo 9 mm	4
Altezza	85 mm
Larghezza	36 mm
Profondità	78,5 mm
Peso Netto	0,25 kg
Colore	Bianco
Durata meccanica	20000 cicli
durata elettrica	10000 cicli
Connessioni - morsetti	Morsetto singolo (parte superiore o inferiore) 1…25 mm² rigido Morsetto singolo (parte superiore o inferiore) 1…16 mm² flessibile
Lunghezza spelatura fili	14 mm per parte superiore o inferiore connection
Coppia di serraggio	2 Nm parte superiore o inferiore
Protezione differenziale	Blocco separato

Ambiente
Grado Di Protezione Ip	IP20 conforming to CEI 60529 IP20 conforming to EN 60529
Grado di inquinamento	3 conforme a EN 60947-2 3 conforme a IEC 60947-2
Categoria di sovratensione	IV
Tropicalizzazione	2 conforme a CEI 60068-1
Umidità relativa	95 % a 55 °C
Altitudine Di Funzionamento	0...2000 m
Temperatura Ambiente Operativa	-35…70 °C
Temperatura Di Stoccaggio	-40…85 °C

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
