EZC2100H4080 Schneider Interruttore Magnetotermico EasyPact 80 Amp 4 poli 3 d

Riferimento: 6274/DD4/SX/Q5

Condizione: Nuovo (Altro)

280,00 € tasse incl.

5 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore magnetotermico

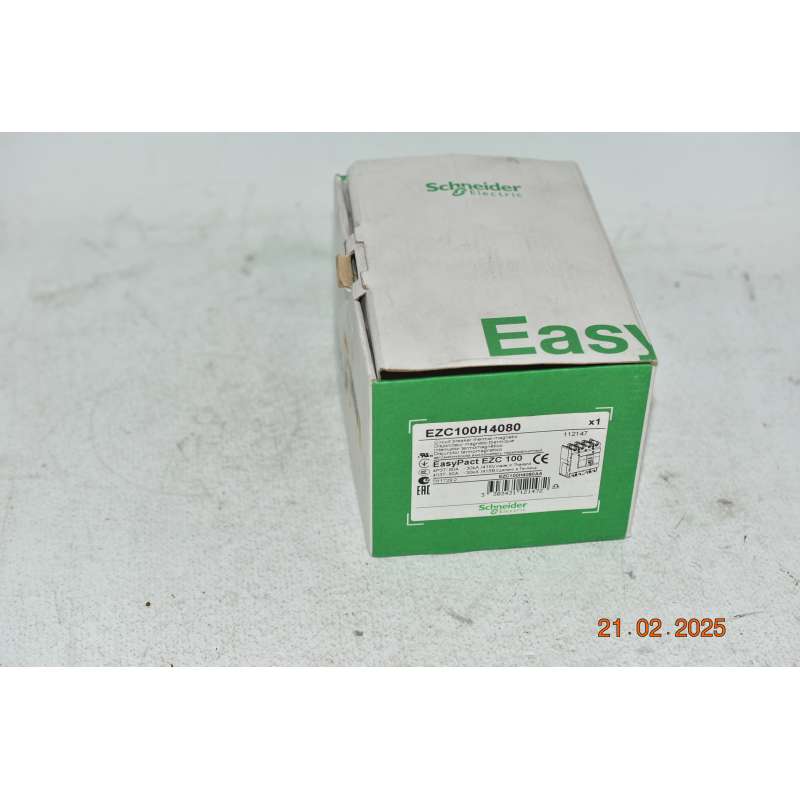

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

EZC2100H4080 Schneider Interruttore Magnetotermico EasyPact 80 Amp 4 poli 3 d. Questo è un interruttore automatico da 80 A per EasyPact EZC100H. Questo prodotto può funzionare al di sotto della tensione operativa nominale (Ue) 550 V CA a 50/60 Hz e 250 V CC. Questa versione del prodotto è progettata con telaio a 4 poli con rilevamento su 3 poli, unità di sgancio TMD equipaggiata per protezione termomagnetica. È conforme allo standard IEC60947, certificazione CE e alcuni laboratori indipendenti (KEMA, ASEFA, TUV) o Tilva di terze parti. Questo dispositivo è certificato per il funzionamento in ambienti con grado di inquinamento III come definito da IEC60947 e supera il test di condizioni atmosferiche estreme. Il dispositivo può essere montato verticalmente o orizzontalmente in un involucro metallico e contro i rischi per la sicurezza mediante lucchetto. Questa serie ha slot utilizzati per il posizionamento degli ausiliari di indicazione o rilascio di tensione, a seconda di dove viene inserito nel dispositivo dietro il coperchio anteriore dell'interruttore automatico.
Caratteristiche:

Main
Range of product	EasyPact
Product or component type	Circuit breaker
Device short name	Easypact EZC100H
Circuit breaker name	Easypact EZC100H
Device application	Distribution
Poles description	4P
Protected poles description	3t
network type	AC DC
Network frequency	50/60 Hz
[In] rated current	80 A at 40 °C
[Ui] rated insulation voltage	690 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] rated impulse withstand voltage	6 kV conforming to IEC 60947-2
[Ue] rated operational voltage	550 V AC 50/60 Hz conforming to IEC 60947-2 250 V DC conforming to IEC 60947-2
Breaking capacity code	H
Breaking capacity	10 kA Icu at 125 V DC 1P conforming to IEC 60947-2 10 kA Icu at 250 V DC 2P conforming to IEC 60947-2 10 kA Icu at 550 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 110...130 V AC 50/60 Hz conforming to IEC 60947-2 20 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 50 kA Icu at 220...240 V AC 50/60 Hz conforming to IEC 60947-2 30 kA Icu at 380...400 V AC 50/60 Hz conforming to IEC 60947-2 30 kA Icu at 415 V AC 50/60 Hz conforming to IEC 60947-2
[Ics] rated service breaking capacity	5 kA at 125 V DC conforming to IEC 60947-2 5 kA at 250 V DC conforming to IEC 60947-2 5 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 2.5 kA at 550 V AC 50/60 Hz conforming to IEC 60947-2 15 kA at 380...400 V AC 50/60 Hz conforming to IEC 60947-2 25 kA at 220...240 V AC 50/60 Hz conforming to IEC 60947-2 50 kA at 110...130 V AC 50/60 Hz conforming to IEC 60947-2 7.5 kA at 415 V AC 50/60 Hz conforming to IEC 60947-2
Suitability for isolation	Yes conforming to IEC 60947-2
Utilisation category	Category A
Trip unit name	TM-D
Trip unit technology	Thermal-magnetic
Trip unit rating	80 A at 50 °C
Protection type	Short-circuit protection Overload protection
Pollution degree	3 conforming to IEC 60947

Complementary
Control type	Toggle
Mounting mode	Fixed
Mounting support	Backplate
Upside connection	Front
Downside connection	Front
Mechanical durability	13000 cycles
Electrical durability	Category A: 4000 cycles 415 V AC 50/60 Hz conforming to IEC 60947-2
Connection pitch	25 mm
Local signalling	Positive contact indication
Neutral protection setting	Without protection
Earth-leakage protection	Without
Height	130 mm
Width	100 mm
Depth	60 mm

Environment
Standards	EN/IEC 60947-1 JIS C8201-2-2 GB/T 14048.2 EN/IEC 60947-2
IP degree of protection	IP20 conforming to IEC 60529
IK degree of protection	IK07 conforming to EN 50102
Ambient air temperature for operation	-25…70 °C
Ambient air temperature for storage	-35…85 °C

Packing Units
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	9.5 cm
Package 1 Width	14 cm
Package 1 Length	11 cm
Package 1 Weight	1.087 kg

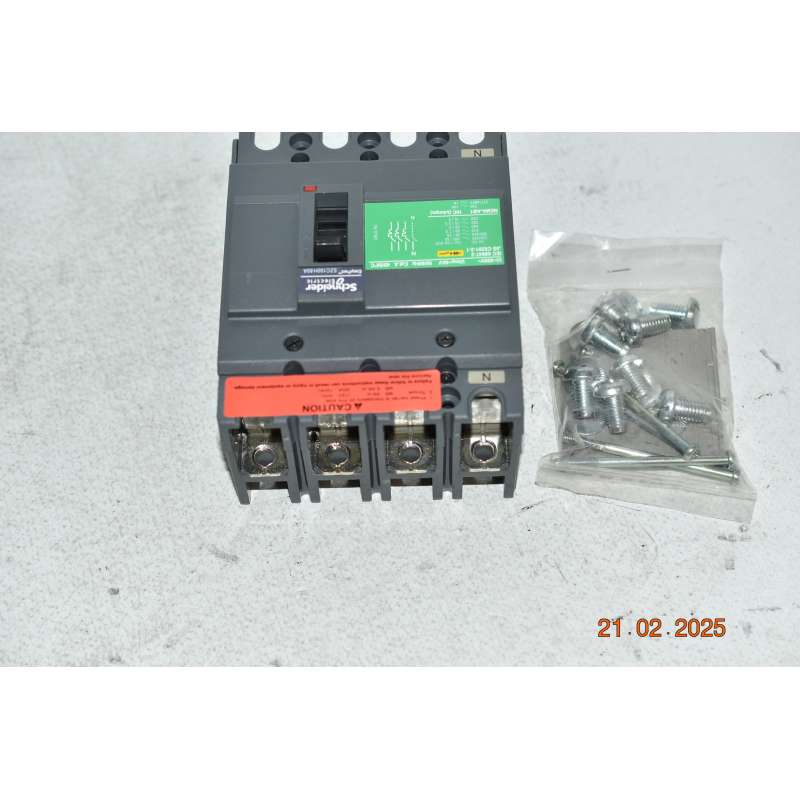

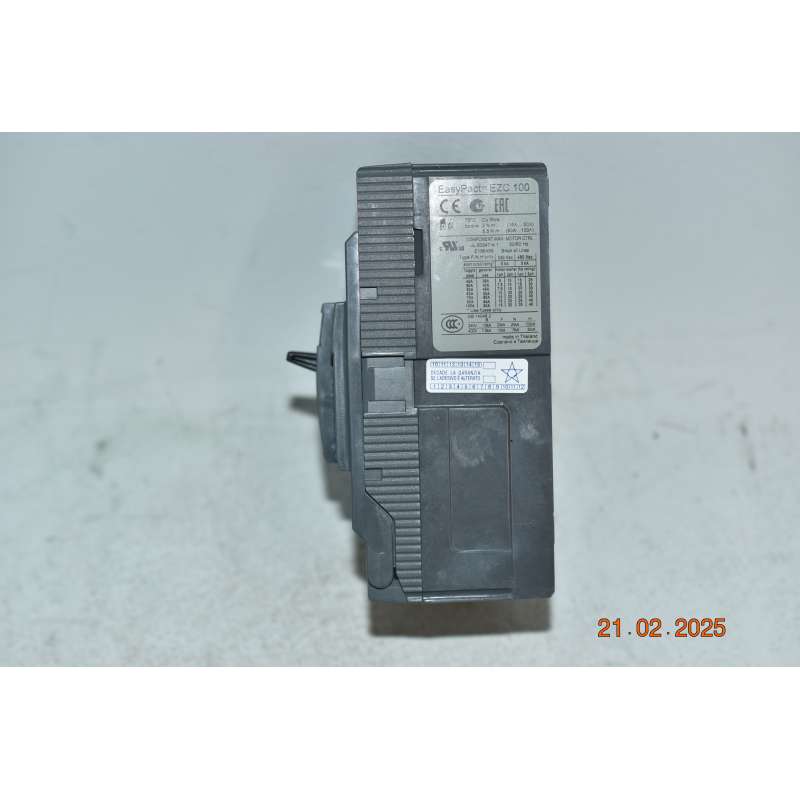

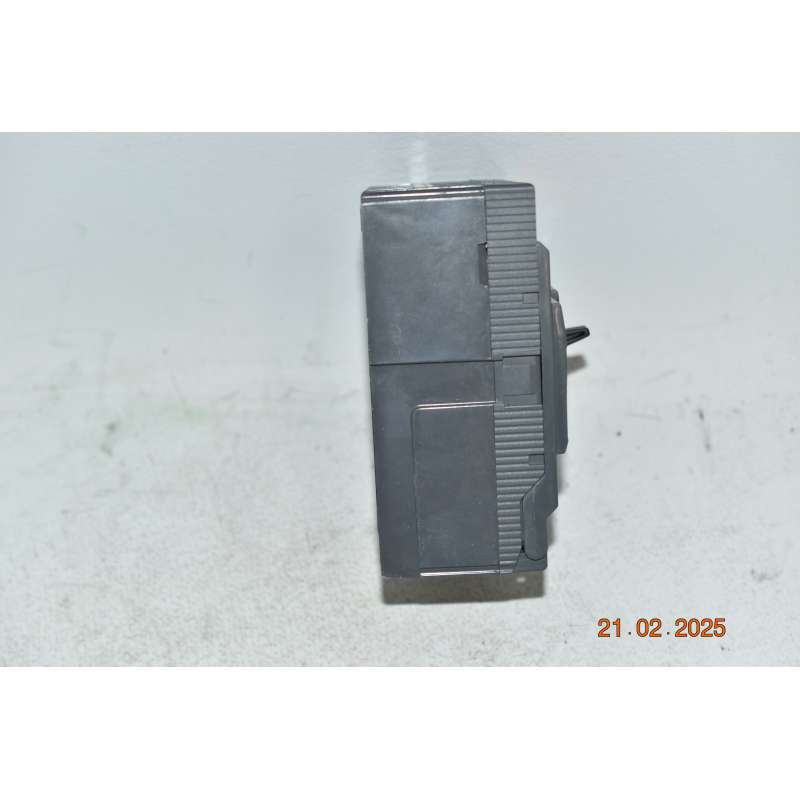

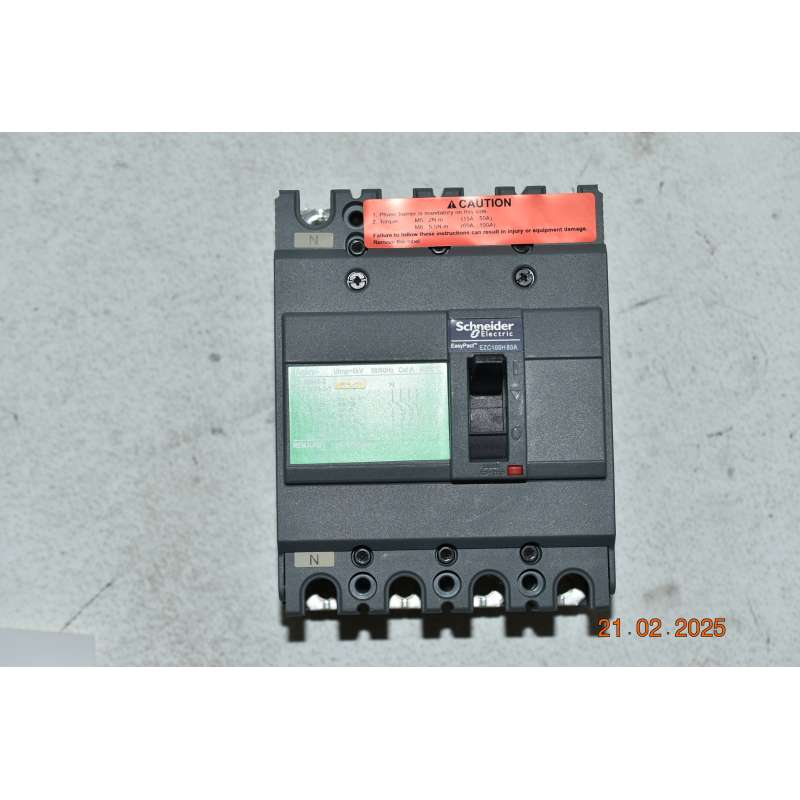

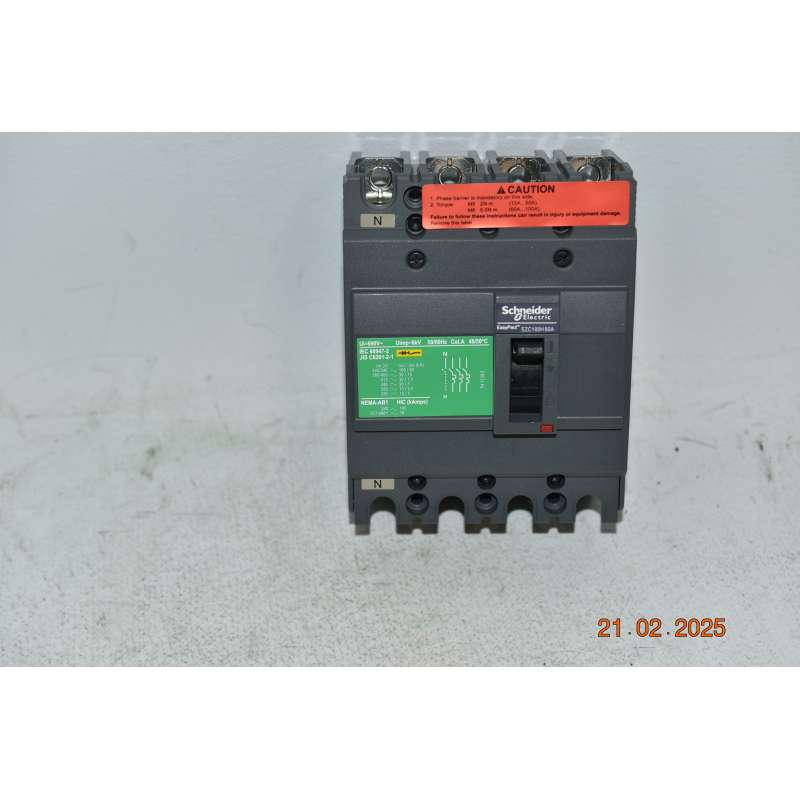

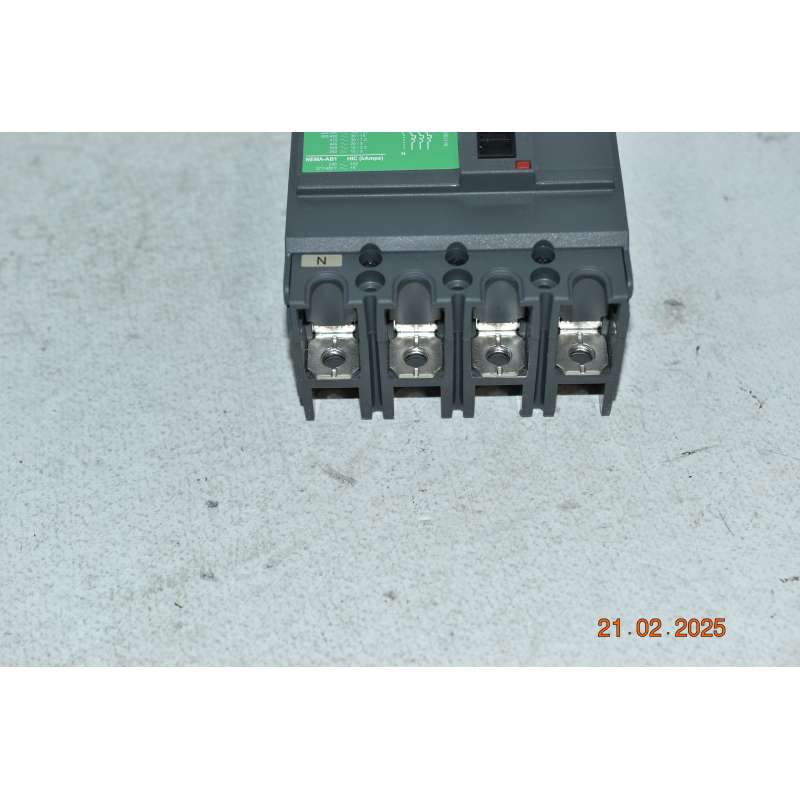

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
