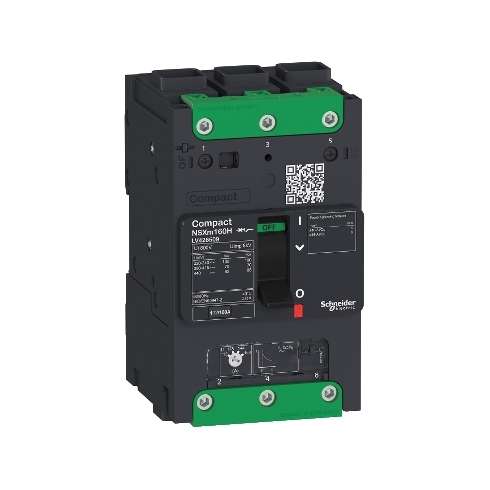

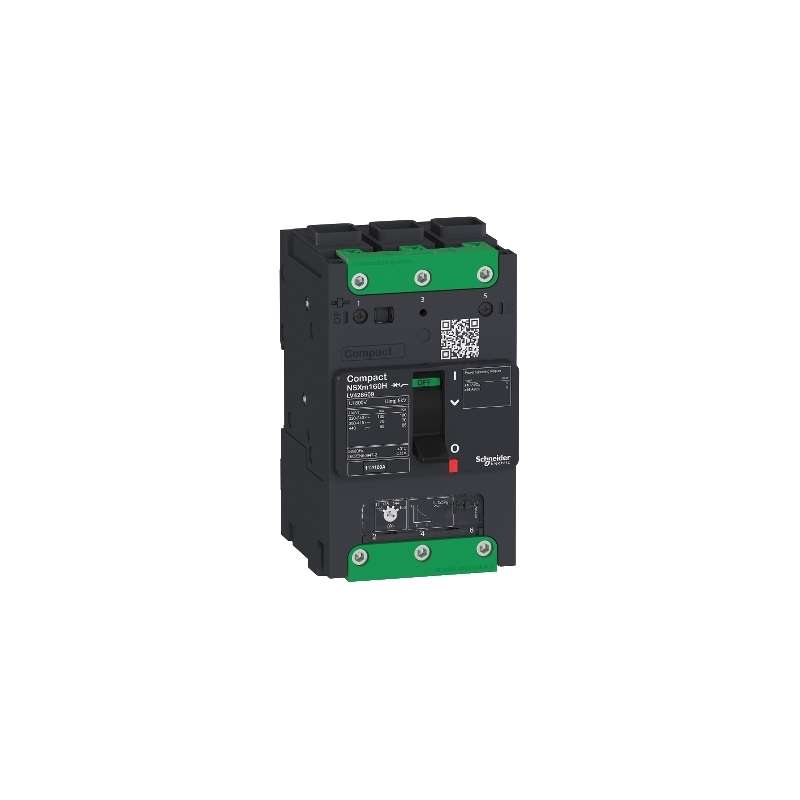

LV426103 Schneider Interruttore Automatico NSXm 16KA TM40D 3 Poli EverLink

Riferimento: 6210/DG2/DX/Q2

Condizione: Nuovo (Altro)

80,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Magnetotermico

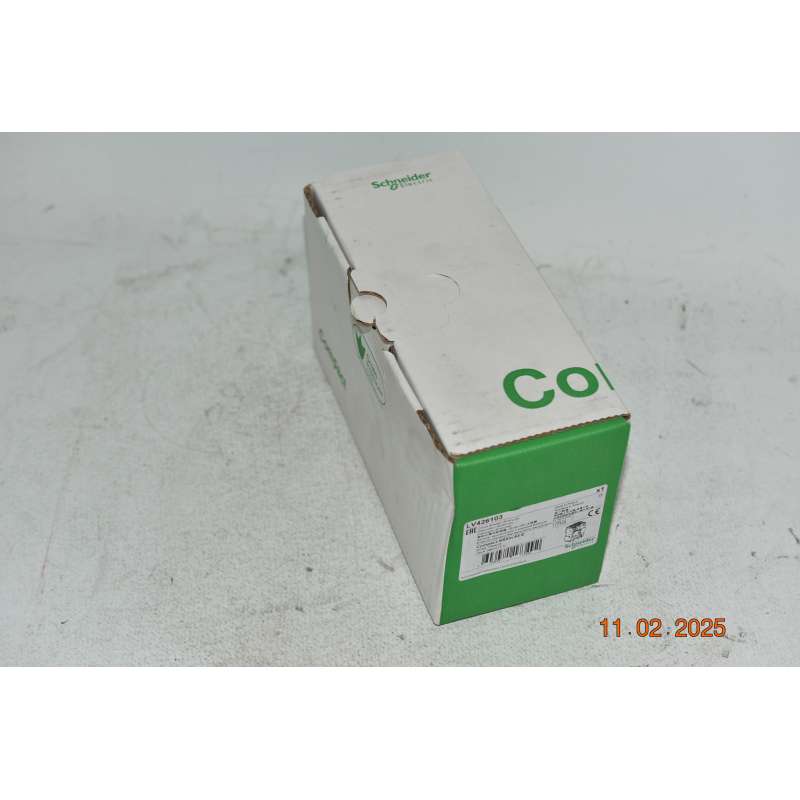

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider

LV426103 Schneider Interruttore Automatico NSXm 16KA TM40D 3 Poli EverLink
LV426103 è un interruttore scatolato Compact NSXm, 40 A, 16 kA a 415 VCA, per tutte le applicazioni standard in BT. Offre nuove funzionalità come la tecnologia Everlink, la guida DIN e la possibilità di montaggio su piastra. Incorpora nuovi ausiliari a molla visibili esternamente. Compact NSXm è uno dei più piccoli interruttori scatolati sul mercato 81mm (L) x 137mm (A) x 80mm (P). Questa è una versione a 3 poli con sganciatore magnetotermico integrato. Garantisce la conformità agli standard internazionali (IEC 60947/CCC/CIASCUNA) e alle specifiche per il settore navale.
Caratteristiche:

Presentazione
Gamma	Compact
Nome Prodotto	Compact NSXm
Gamma Prodotto	Compact NSXm
Nome Dispositivo	NSXm 40E
Tipo Prodotto	Interruttore automatico
Applicazione	Distribuzione Protezione
Number of poles	3P + N
descrizione poli protetti	"3D"
Corrente nominale [In]	40 A a 40 °C
Tensione nominale di impiego [Ue]	690 V DC 50 Hz
Tipo di rete	DC
Frequenza Di Rete	50 Hz
Attitudine al sezionamento	Si conforme a EN/IEC 60947-2
Categoria di utilizzazione	Categoria A
[Icu] rated ultimate short-circuit breaking capacity	25 kA Icu conforme a IEC 60947-2 a 220...240 V DC 50 Hz 16 kA Icu conforme a IEC 60947-2 a 380...415 V DC 50 Hz 10 kA Icu conforme a IEC 60947-2 a 460 V DC 50 Hz 8 kA Icu conforme a IEC 60947-2 a 500 V DC 50 Hz
Performance level	E 16 kA 415 V DC
Nome sganciatore	TM-D
Tecnologia sganciatore	Magnetotermico
funzioni di protezione sganciatore	LI
Tipo di controllo	Leva
Circuit breaker mounting mode	Con viti Incasso

Batterie e tempi di funzionamento
Tensione nominale di isolamento [Ui]	800 V DC 50 Hz
Tensione nominale di tenuta ad impulso [uimp]	8 kV
[Ics] rated service short-circuit breaking capacity	25 kA a 220...240 V DC 50 Hz conforme a IEC 60947-2 16 kA a 380...415 V DC 50 Hz conforme a IEC 60947-2 10 kA a 460 V DC 50 Hz conforme a IEC 60947-2 8 kA a 500 V DC 50 Hz conforme a IEC 60947-2
Durata meccanica	20000 cicli
Durata elettrica	10000 cicli a 460 V In 20000 cicli a 460 V In/2 5000 cicli a 690 V In 10000 cicli a 690 V In/2
Supporto Di Montaggio	Piastra Struttura
Connection terminals	1 connettore Everlink 2,5…95 mm², rigido o a trefolo alluminio/rame 1 connettore Everlink 2,5…70 mm², flessibile connettore RJ45
Passo di collegamento	35 mm con diffusori 27 mm Senza distanziatori
passi 9 mm	9 modulo
tipo di protezione	L : for protezione sovraccarico (termico) I : for protezione da cortocircuito (magnetica)
Calibro sganciatore	40 A a 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Regolabile
[Ir] long-time protection pick-up adjustment range	0,7...1 x In
Long-time protection delay adjustment type tr	Fissa
[Im] magnetic protection pick-up range	600 A
Protezione differenziale	Senza
Number of slots for electrical auxiliaries	1 slot per contatto ausiliario OF 1 slot per contatto di allarme SD 1 slot per bobina di apertura "MN or MX"
Width (W)	81 mm
Height (H)	137 mm
Depth (D)	80 mm
peso prodotto	1,06 kg
Colore	Grigio (RAL 7016)

Ambiente
Norme Di Riferimento	EN/IEC 60947
Certificazioni Prodotto	CCC verificato ETL Marina
Grado di inquinamento	3 conforme a IEC 60664-1
Grado Di Protezione Ip	IP40 conforming to IEC 61000-3-2
Grado Di Protezione Ik	IK07 conforme aCEI 62262
Temperatura Ambiente Operativa	-25…70 °C
Temperatura Di Stoccaggio	-50…85 °C
Umidità relativa	0…95 %
Altitudine di funzionamento	0...2000 m senza riduzione 2000...5000 m con declassamento

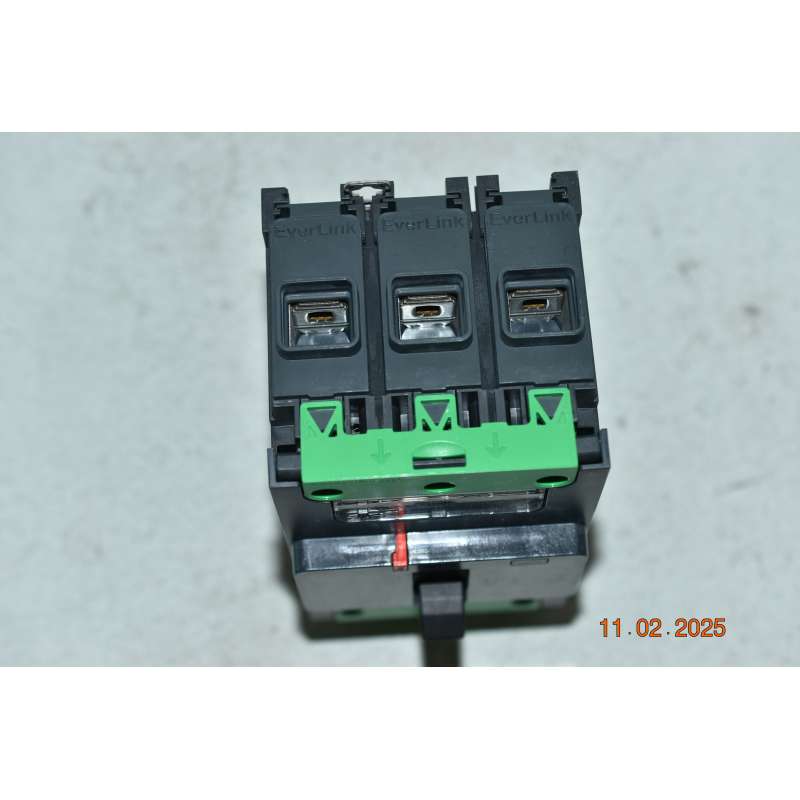

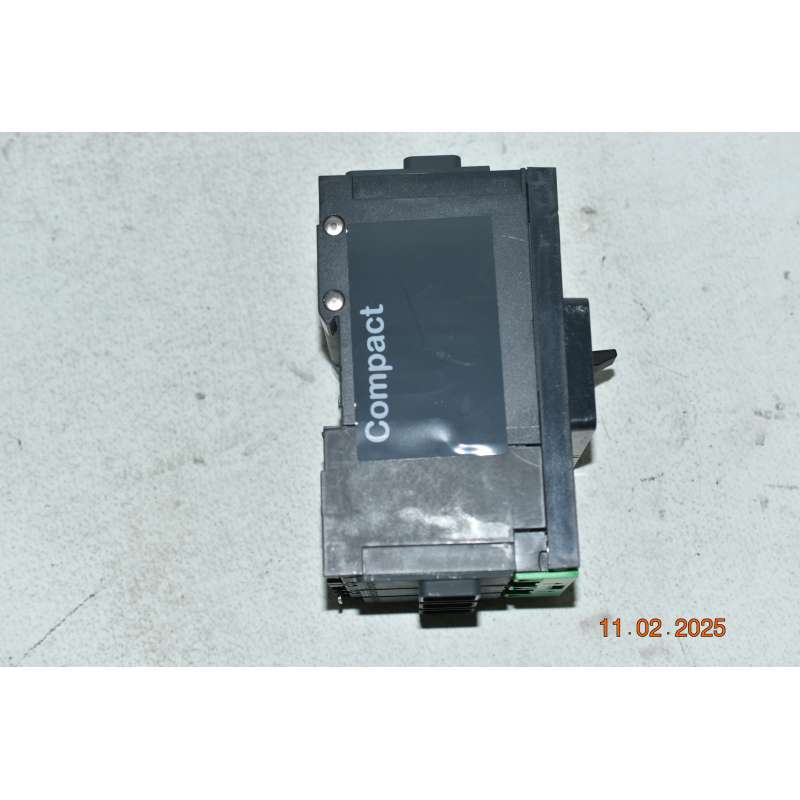

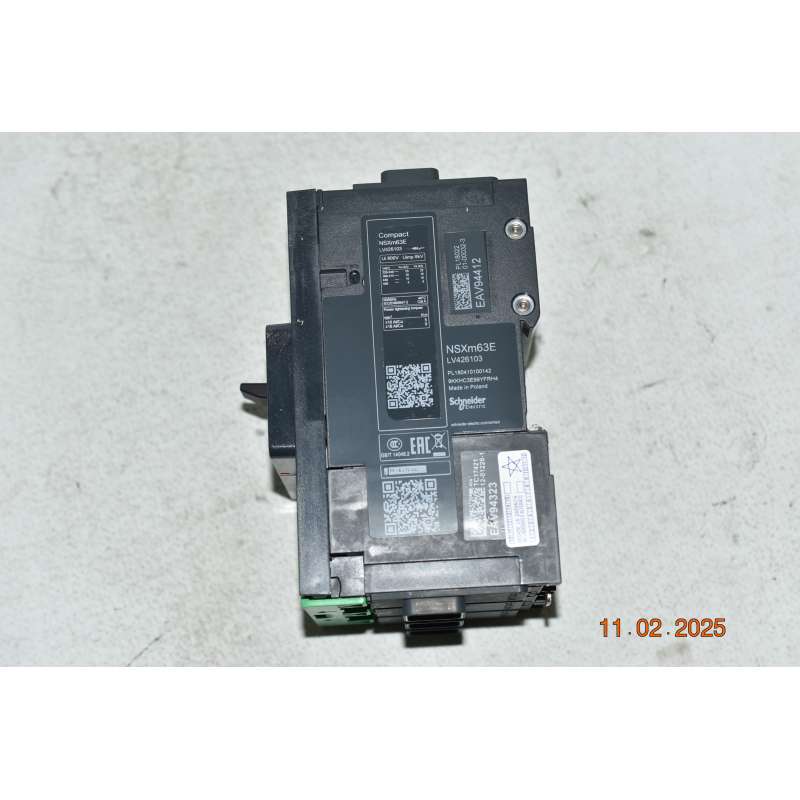

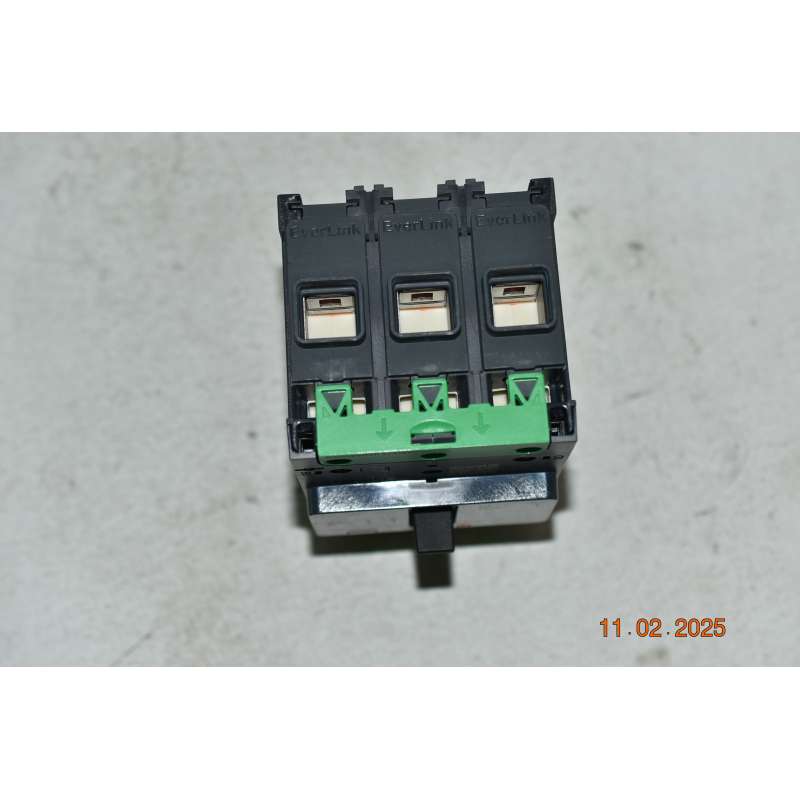

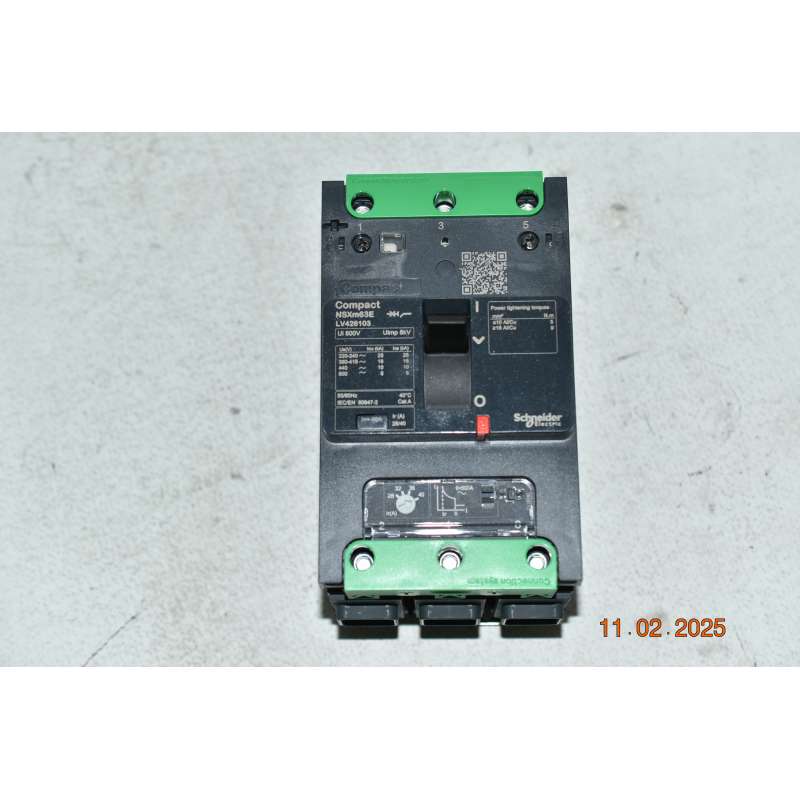

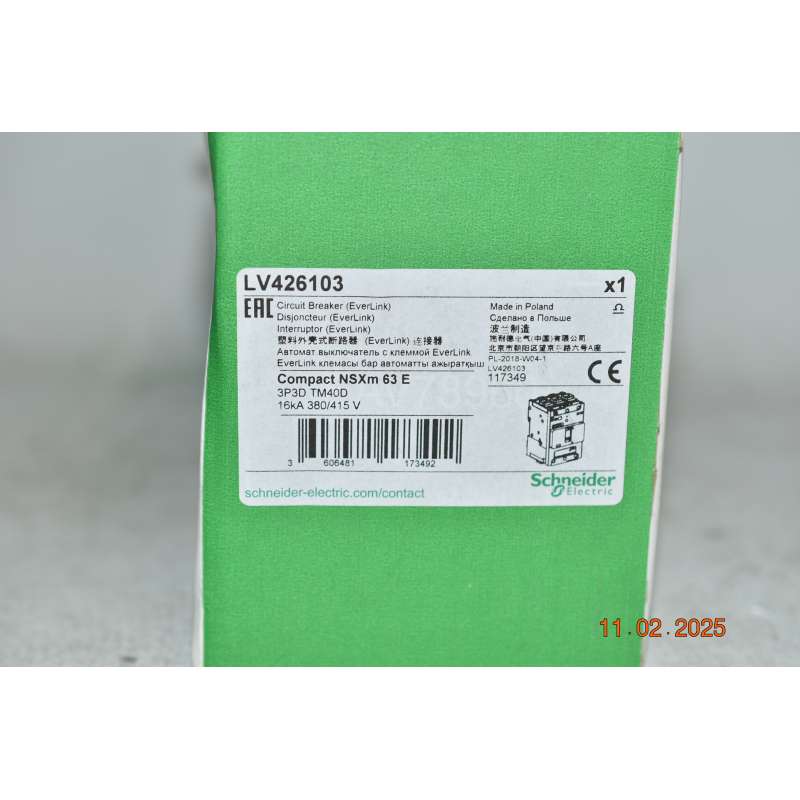

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
