LV434023 Schneider Sensore Wireless PowerTag NSX630 Amp 3P+N

Riferimento: 6202/DF1/DX/Q4

Condizione: Nuovo (Altro)

300,00 € tasse incl.

4 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Adattatore
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

LV434023 Schneider Sensore Wireless PowerTag NSX630 Amp 3P+N.PowerTag Energy M630 3P/3P+N è un sensore di energia con comunicazione wireless. Con il suo design Monoconnect, è dedicato a Compact NSX 400/630, Compact NS 400/630, Compact INS 320/400/500/630 e Compact INV 320/400/500/630. Deve essere associato a un concentratore o a un gateway per fornire il monitoraggio e la diagnosi del circuito fino al livello di carico. È progettato specificamente per applicazioni di gestione dell'energia, monitoraggio del carico e disponibilità di potenza. Include accurate misurazioni in tempo reale dell'energia attiva, e di quella reattiva, della potenza attiva, reattiva e apparente, della corrente, della tensione e del fattore di potenza. In caso di interruzione dell'alimentazione, invia un allarme di perdita di tensione e il valore di corrente per fase prima di essere spento. PowerTag Energy M630 è conforme alla norma IEC 61557-12. È un PMD-II/DD/K70/1. Le prestazioni sono in classe 1. La corrente massima Imax è 630 A. La corrente di Base Ib è 100 A. La corrente di saturazione è 1260A e la corrente di avvio Ist è 400 mA. Le tensioni nominali Un fase-neutro sono 230VAC +/- 20% e fase-fase 400VAC +/- 20%. Il consumo massimo è inferiore o uguale a 3,7 VA. Può essere montato direttamente sul lato inferiore dell'interruttore o sui terminali aggiuntivi Vigi o sul lato superiore o inferiore dello zoccolo, se presente. Il colore del prodotto è grigio (RAL 7016). Il peso è 1000 g. Il grado di protezione è IP20 e IK07. La temperatura di esercizio è compresa tra -25°C e +70°C. La temperatura di stoccaggio è compresa tra -50°C e +85°C.
Caratteristiche:

Presentazione
Gamma di prodotti	102 x 38
Nome Prodotto	PowerTag M630
Tipo Prodotto	Sensore di monitoraggio
Poles	3P + N
Maximum current [Imax]	630 A
[Ib] Basic current	100 A
Starting current	400 mA
Saturation current	1260 A
Prodotto Per Applicazioni Specifiche	Energy management Allarme sovraccarico Power factor Monitoraggio carico Monitoraggio circuito
Concentrator compatibility	Acti9 Smartlink SI B Acti9 Smartlink SI D Acti9 PowerTag Link C Acti9 PowerTag Link Acti9 PowerTag Link HD Harmony Hub Wiser IP module "EcoStruxure Panel Server Universal" "EcoStruxure Panel Server Advanced" PrismaSet Active
Compatibilità Gamma	Compact NSX Compact NSX400...630 Compact INS Compact INS320...630 --- --- Compact NS Compact NS400/630 Easypact "EasyPact CVS400" Easypact "EasyPact CVS630"
Tipo di misura	Potenza attiva e reattiva Potenza attiva e reattiva Potenza apparente Energia Notifica allarme via e-mail Energia reattiva
Classe di precisione	Classe 1 potenza attiva conforme a IEC 61850 Classe 2 energia reattiva conforme a IEC 61557-12 Classe 1 potenza attiva conforme a IEC 61557-12 Classe 2 potenza reattiva conforme a IEC 61557-12 Classe 2 potenza apparente conforme a IEC 61557-12 Classe 1 corrente conforme a IEC 61557-12 Classe 0.5 tensione conforme a IEC 61557-12 Classe 1 fattore di potenza conforme a IEC 61557-12
tipo di misura	Fattore di potenza 0...1: classe 1 a 25 °C conforme a IEC 61557-12 Energia attiva Ep IN/OUT/tot 0...281 x 10exp(9) kWh: classe 1 a 25 °C conforme a IEC 61557-12 Energia reattiva Ep IN/OUT/tot 0...281 x 10exp(9) kVARh: classe 2 a 25 °C conforme a IEC 61557-12 Voltage U12, U23, U31 320...480 V: classe 0.5 a 25 °C conforme a IEC 61557-12 Voltage V1N, V2N, V3N 184...276 V: classe 0.5 a 25 °C conforme a IEC 61557-12 Corrente I1, I2, I3, Imedia 20...630 A: classe 1 a 25 °C conforme a IEC 61557-12 Apparent power S, S1, S2, S6 221 VA...1048 kVA: classe 2 a 25 °C conforme a IEC 61557-12 Active power P, P1, P2, P6 221 W...1048 kW: classe 1 a 25 °C conforme a IEC 61557-12 Reactive power Q, Q1, Q2, Q6 221 VAR...1048 kVAR: classe 2 a 25 °C conforme a IEC 61557-12 Frequenza 45...65 Hz
Installazione	Basso
Supporto Di Montaggio	Su interruttore
Passo di collegamento	45 mm
destinazione prodotti	Quadro elettrico
gestione eventi	Perdita di tensione con corrente misurata alla perdita di tensione
mezzo di supporto trasmissione	Radiofrequenza 2,4…2,4835 GHz conforme a IEEE 802.15.4 (11…26)< 5 ms
Emission power	10 mW

Batterie e tempi di funzionamento
corrente permanente max [Imp]	1.2 x In
sistema di montaggio	Imbullonato
coppia di serraggio	50 Nm
supply voltage	400 V CA, +/- 20 %, tra fase e neutro 400 V CA, +/- 20 %, tra fase e fase
Frequenza Di Rete	60 Hz CA
Maximum power consumption	3,7 VA
Norme Di Riferimento	IEC 61850 IEC 61326-1 ETSI EN 301 489-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328
altezza	91 mm
larghezza	185 mm
profondità	110 mm
peso prodotto	1000 g
Colore	Grigio scuro (RAL 7016)

Ambiente
Marchi qualità	CE
Comandi	2014/53/EU - radio equipment directive
Altitudine Di Funzionamento	0...2000 m
Temperatura Ambiente Operativa	-25…70 °C
Temperatura Di Stoccaggio	-50…85 °C
Categoria di sovratensione	IV conforming to IEC 61326-1
categoria di misura	Categoria III conforme a IEC 61010-2-030
Grado Di Protezione Ip	3 barre di collegamento
Grado Di Protezione Ik	IK07 conforme aIEC 60068-2-75 test Ehb
Grado di inquinamento	3
Umidità relativa	0…95 % a 55 °C conforme a IEC 60947-4-2
resistenza alle vibrazioni	3M4 conforme a IEC 60947-4-2
compatibilità elettromagnetica	Industrial electromagnetic environment conforme a IEC 61326-1 CEM irradiate conforme a ETSI EN 301 489-17 Emissione elettromagnetica conforme a IEC 62311
environmental characteristics	Uso interno

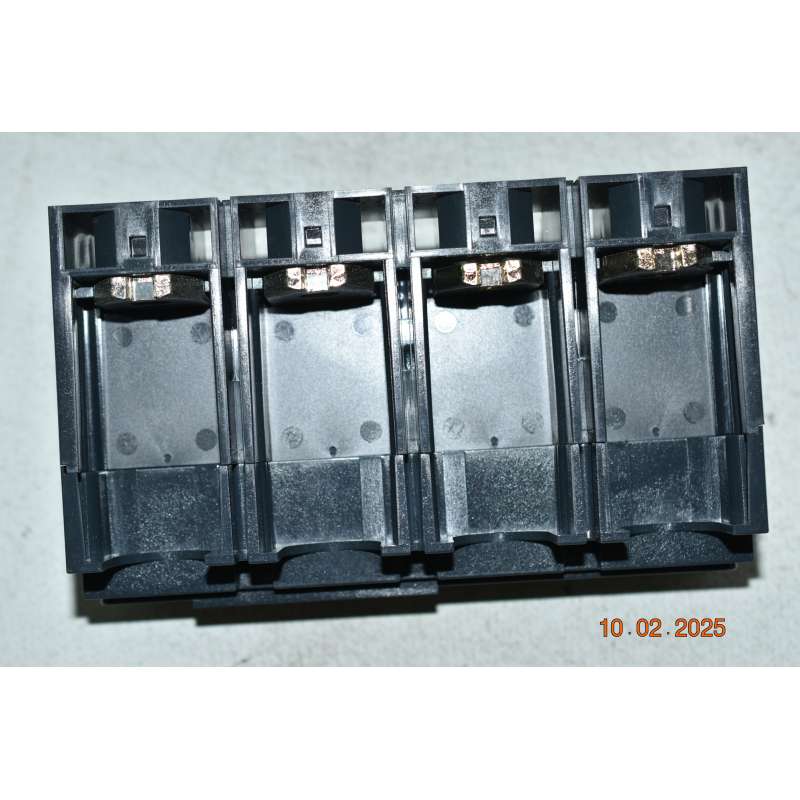

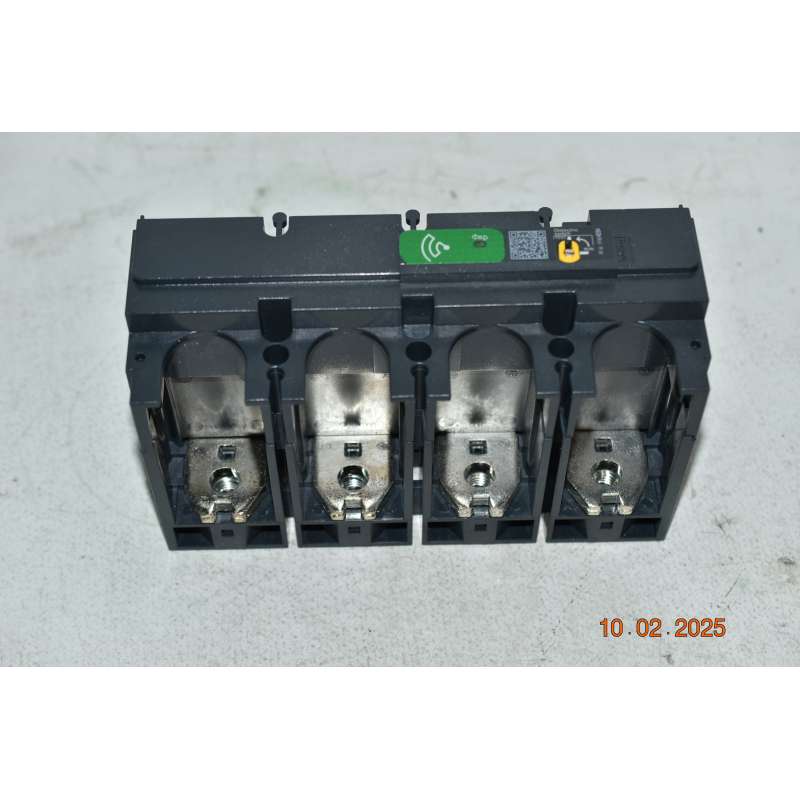

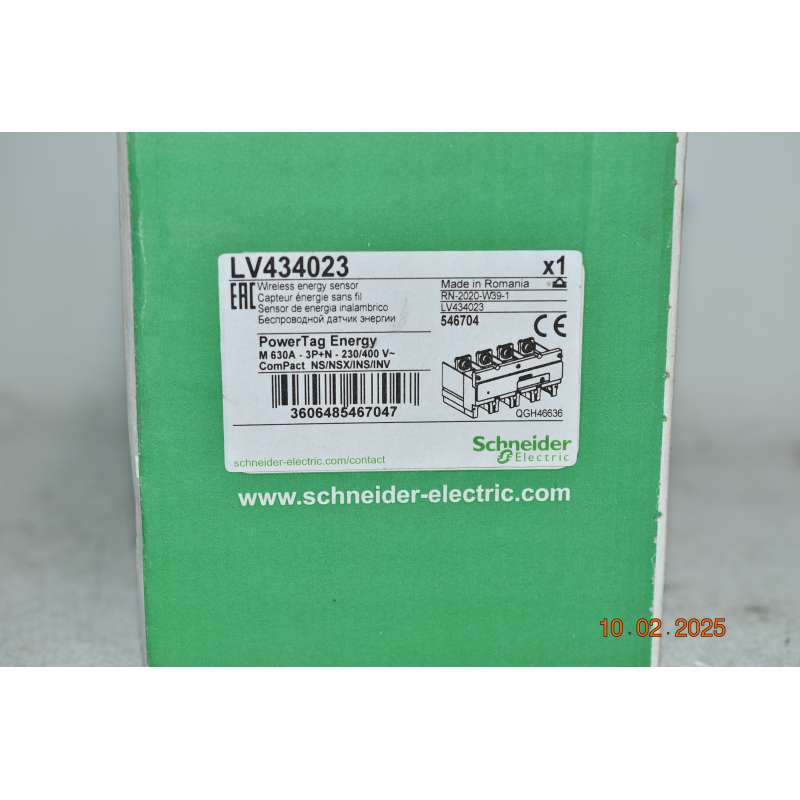

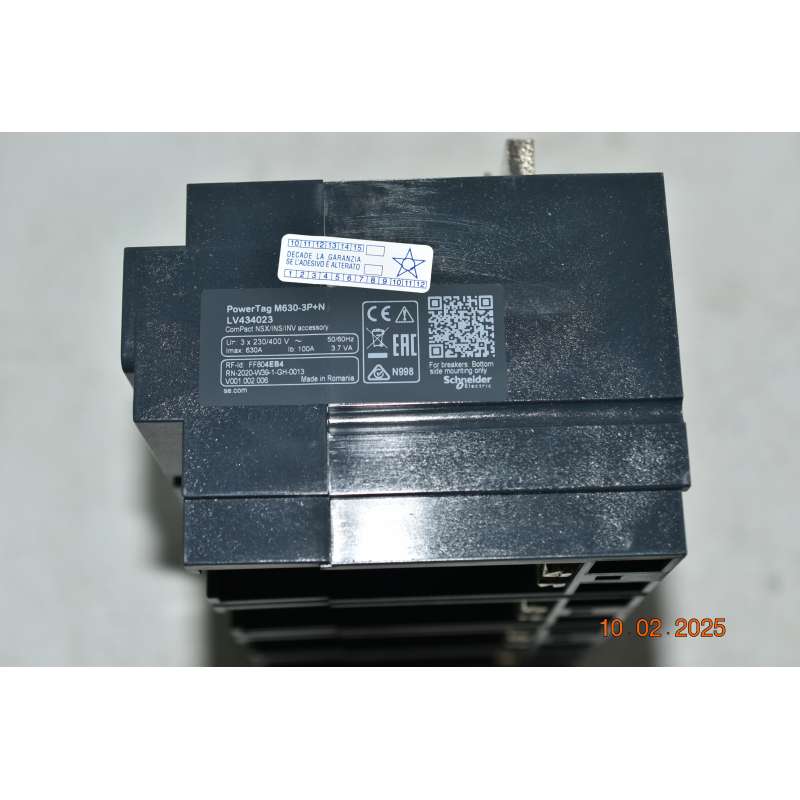

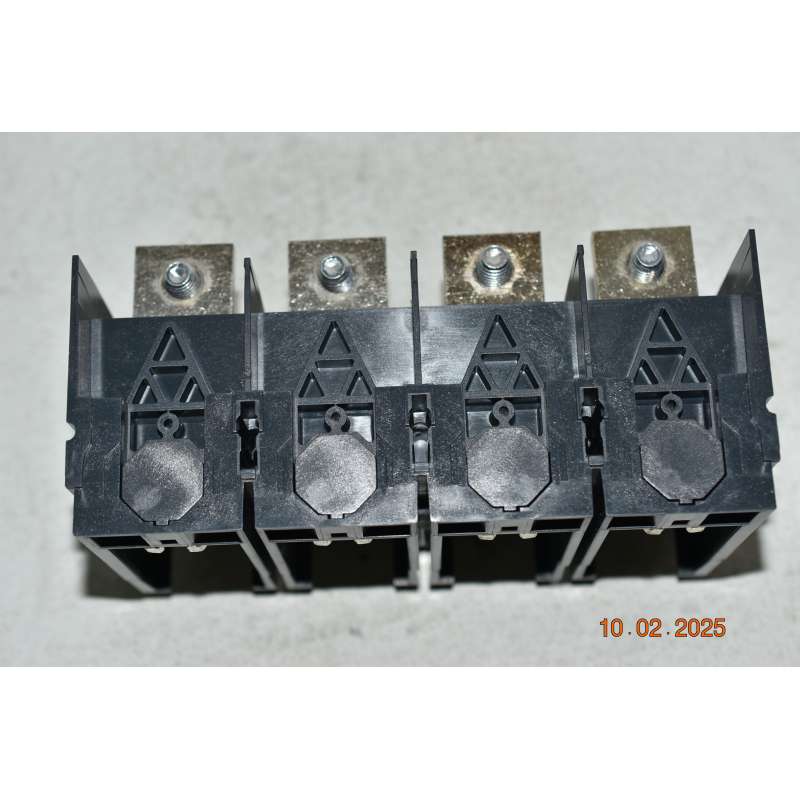

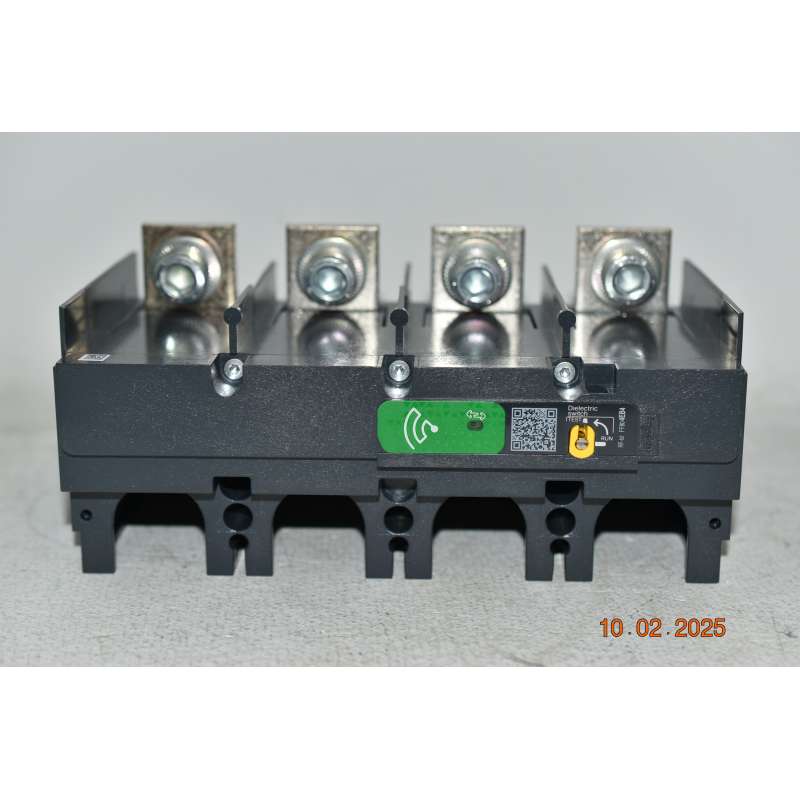

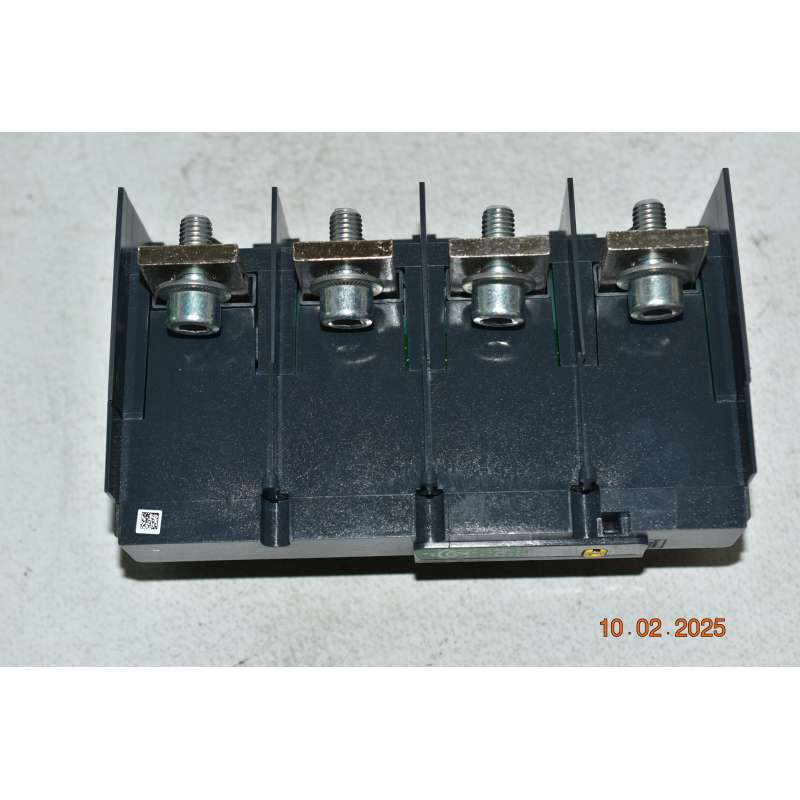

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
