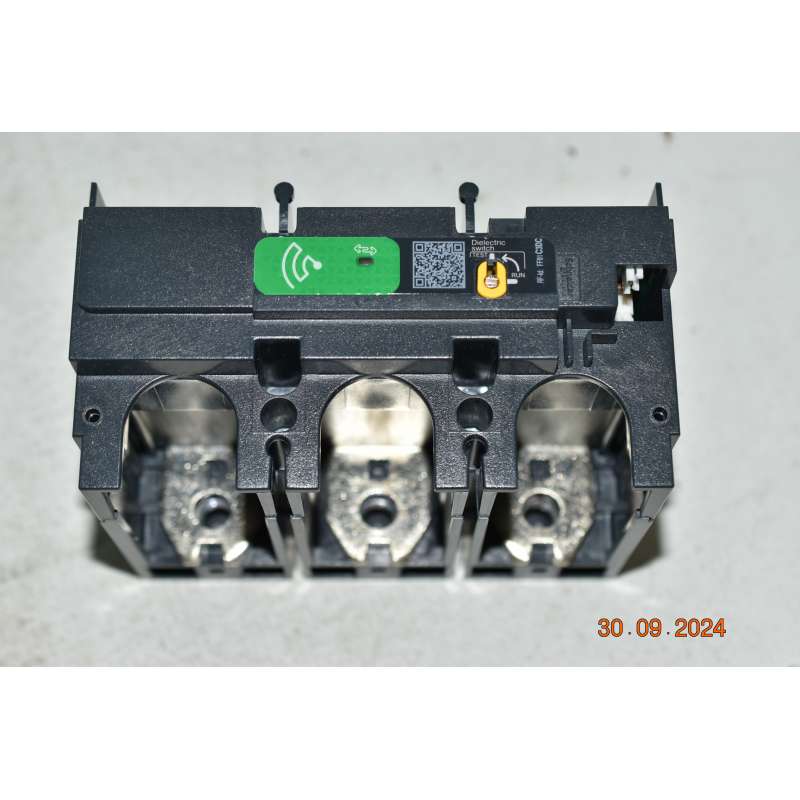

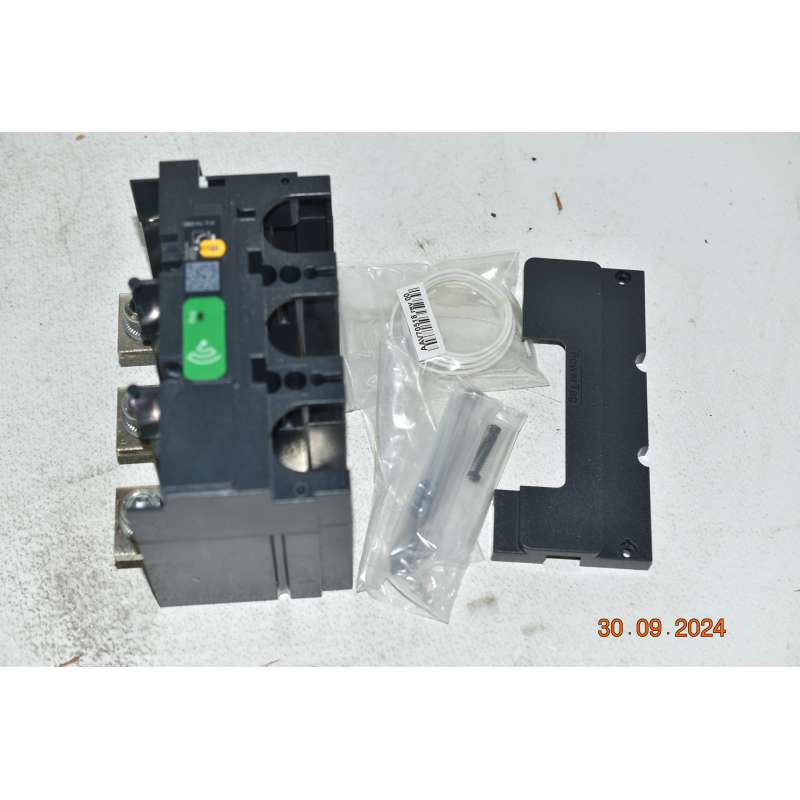

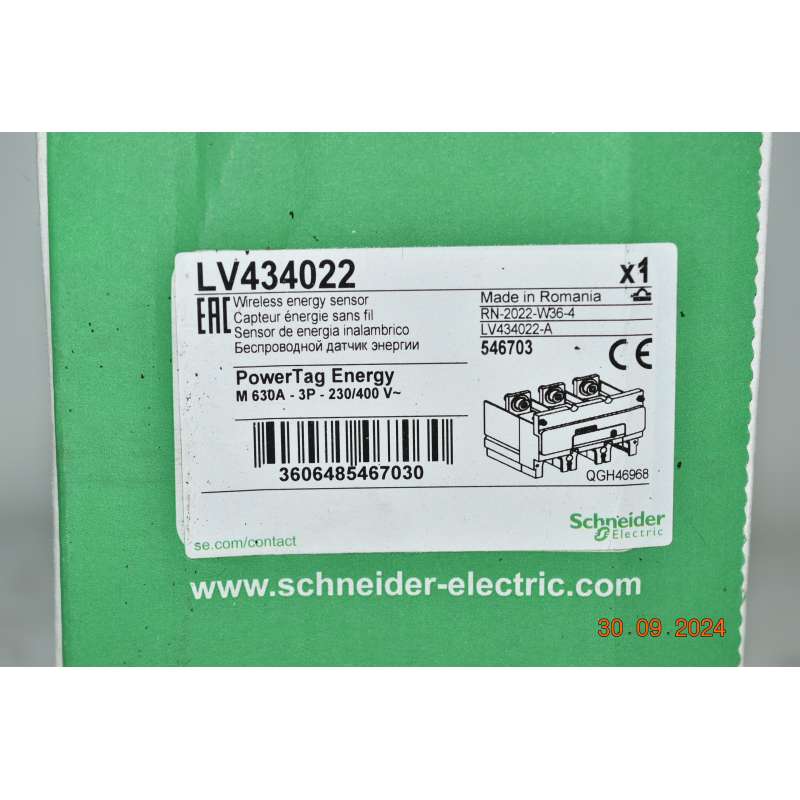

Schneider LV434022 Sensole Wireless Power Tag NSX 630 A 3P
5887/BC3/DX/Q9
Nuovo (Altro)
450,00 € tasse incl.
tasse incl.
2 Articoli
Attenzione: ultimi articoli in magazzino!
| Tipo | WI-FI |

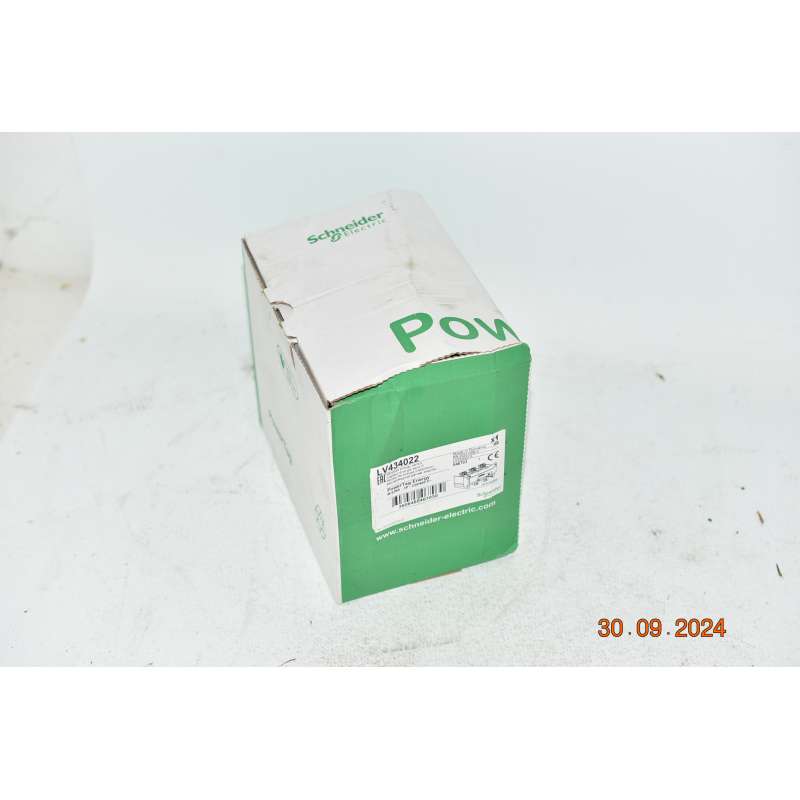

| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
| Marca | Schneider |
| Fabbricante | Schneider Electric |
| Responsabile dei Prodotti | Schneider Electric |
Schneider LV434022 Sensole Wireless Power Tag NSX 630 A 3P
PowerTag Energy M630 3P è un sensore di energia con comunicazione wireless. Con il suo design Monoconnect, è dedicato a Compact NSX 400/630, Compact NS 400/630 e TeSys GV6. Deve essere associato a un concentratore o a un gateway per fornire il monitoraggio e la diagnosi del circuito fino al livello di carico. È progettato specificamente per applicazioni di gestione dell'energia, monitoraggio del carico e disponibilità di potenza. Include accurate misurazioni in tempo reale dell'energia attiva, e di quella reattiva, della potenza attiva, reattiva e apparente, della corrente, della tensione e del fattore di potenza. In caso di interruzione dell'alimentazione, invia un allarme di perdita di tensione e il valore di corrente per fase prima di essere spento. PowerTag Energy M630 è conforme alla norma IEC 61557-12. È un PMD-II/DD/K70/1. Le prestazioni sono in classe 1. La corrente massima Imax è 630 A. La corrente di Base Ib è 100 A. La corrente di saturazione è 1260A e la corrente di avvio Ist è 400 mA. Le tensioni nominali Un fase-neutro sono 230VAC +/- 20% e fase-fase 400VAC +/- 20%. Il consumo massimo è inferiore o uguale a 3,7 VA. Può essere montato direttamente sul lato inferiore dell'interruttore o sui terminali aggiuntivi Vigi o sul lato superiore o inferiore dello zoccolo, se presente. Il colore del prodotto è grigio (RAL 7016). Il peso è 800 g. Il grado di protezione è IP20 e IK07. La temperatura di esercizio è compresa tra -25°C e +70°C. La temperatura di stoccaggio è compresa tra -50°C e +85°C.
Caratteristiche:
PowerTag Energy M630 3P è un sensore di energia con comunicazione wireless. Con il suo design Monoconnect, è dedicato a Compact NSX 400/630, Compact NS 400/630 e TeSys GV6. Deve essere associato a un concentratore o a un gateway per fornire il monitoraggio e la diagnosi del circuito fino al livello di carico. È progettato specificamente per applicazioni di gestione dell'energia, monitoraggio del carico e disponibilità di potenza. Include accurate misurazioni in tempo reale dell'energia attiva, e di quella reattiva, della potenza attiva, reattiva e apparente, della corrente, della tensione e del fattore di potenza. In caso di interruzione dell'alimentazione, invia un allarme di perdita di tensione e il valore di corrente per fase prima di essere spento. PowerTag Energy M630 è conforme alla norma IEC 61557-12. È un PMD-II/DD/K70/1. Le prestazioni sono in classe 1. La corrente massima Imax è 630 A. La corrente di Base Ib è 100 A. La corrente di saturazione è 1260A e la corrente di avvio Ist è 400 mA. Le tensioni nominali Un fase-neutro sono 230VAC +/- 20% e fase-fase 400VAC +/- 20%. Il consumo massimo è inferiore o uguale a 3,7 VA. Può essere montato direttamente sul lato inferiore dell'interruttore o sui terminali aggiuntivi Vigi o sul lato superiore o inferiore dello zoccolo, se presente. Il colore del prodotto è grigio (RAL 7016). Il peso è 800 g. Il grado di protezione è IP20 e IK07. La temperatura di esercizio è compresa tra -25°C e +70°C. La temperatura di stoccaggio è compresa tra -50°C e +85°C.
Caratteristiche:
| Gamma di prodotti | PowerLogic |
|---|---|
| Nome prodotto | PowerTag M630 |
| Tipo prodotto | Sensore di monitoraggio |
| Poles | 3P |
| Maximum current [Imax] | 630 A |
| [Ib] Basic current | 100 A |
| Starting current | 400 mA |
| Saturation current | 1260 A |
| Prodotto per applicazioni specifiche | Energy management Allarme sovraccarico Power factor Monitoraggio carico Monitoraggio circuito |
| Concentrator compatibility | Acti9 Smartlink SI B Acti9 Smartlink SI D Acti9 PowerTag Link C Acti9 PowerTag Link Acti9 PowerTag Link HD Harmony Hub Wiser IP module "EcoStruxure Panel Server Universal" "EcoStruxure Panel Server Advanced" PrismaSet Active |
| compatibilità gamma | Compact NSX Compact NSX400...630 Compact NS Compact NS400/630 TeSys TeSys GV6 Easypact "EasyPact CVS400" Easypact "EasyPact CVS630" |
| Tipo di misura | Energia attiva e reattiva Potenza attiva e reattiva Potenza apparente Corrente Tensione Fattore di potenza |
| classe di precisione | Classe 1 energia attiva conforme a IEC 61557-12 Classe 2 energia reattiva conforme a IEC 61557-12 Classe 1 potenza attiva conforme a IEC 61557-12 Classe 2 potenza reattiva conforme a IEC 61557-12 Classe 2 potenza apparente conforme a IEC 61557-12 Classe 1 corrente conforme a IEC 61557-12 Classe 0.5 tensione conforme a IEC 61557-12 Classe 1 fattore di potenza conforme a IEC 61557-12 |
| tipo di misura | Fattore di potenza 0...1: classe 1 a 25 °C conforme a IEC 61557-12 Energia attiva Ep IN/OUT/tot 0...281 x 10exp(9) kWh: classe 1 a 25 °C conforme a IEC 61557-12 Energia reattiva Ep IN/OUT/tot 0...281 x 10exp(9) kVARh: classe 2 a 25 °C conforme a IEC 61557-12 Voltage U12, U23, U31 320...480 V: classe 0.5 a 25 °C conforme a IEC 61557-12 Voltage V1N, V2N, V3N 184...276 V: classe 0.5 a 25 °C conforme a IEC 61557-12 Apparent power S, S1, S2, S5 221 VA...1048 kVA: classe 2 a 25 °C conforme a IEC 61557-12 Active power P, P1, P2, P5 221 W...1048 kW: classe 1 a 25 °C conforme a IEC 61557-12 Reactive power Q, Q1, Q2, Q5 221 VAR...1048 kVAR: classe 2 a 25 °C conforme a IEC 61557-12 Corrente I1, I2, I3, Imedia 20...630 A: classe 1 a 25 °C conforme a IEC 61557-12 Frequenza 45...65 Hz |
| Installazione | Basso |
| Installazione | Su interruttore |
| Passo di collegamento | 45 mm |
| destinazione prodotti | Quadro elettrico |
| gestione eventi | Perdita di tensione con corrente misurata alla perdita di tensione |
| mezzo di supporto trasmissione | Radiofrequenza 2,4…2,4835 GHz conforme a IEEE 802.15.4 (11…26)< 5 ms |
| maximum emission power | 10 mW |
| corrente permanente max [Imp] | 1.2 x In |
|---|---|
| sistema di montaggio | Imbullonato |
| coppia di serraggio | 50 Nm |
| supply voltage | 230 V CA, +/- 20 %, tra fase e neutro 400 V CA, +/- 20 %, tra fase e fase |
| Frequenza di rete | 50 Hz 60 Hz |
| Maximum power consumption | 3,7 VA |
| Norme di riferimento | IEC 61557-12 IEC 61010-1 ETSI EN 301 487-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 |
| altezza | 91 mm |
| larghezza | 140 mm |
| profondità | 110 mm |
| Peso netto | 800 g |
| Colore | Grigio scuro (RAL 7016) |
| Marchi qualità | CE |
|---|---|
| Comandi | 2014/53/EU - radio equipment directive |
| Altitudine di funzionamento | 0...2000 m |
| Temperatura ambiente | -25…70 °C |
| Temperatura di stoccaggio | -50…85 °C |
| Categoria di sovratensione | IV conforme a IEC 61010-1 |
| categoria di misura | Categoria III conforme a IEC 61010-2-030 |
| Grado di protezione IP | IP20 |
| Grado di protezione IK | IK07 conforme aIEC 60068-2-75 test Ehb |
| Grado di inquinamento | 3 |
| Umidità relativa | 0…95 % a 55 °C conforme a IEC 60721-3-3 |
| resistenza alle vibrazioni | 3M4 conforme a IEC 60721-3-3 |
| compatibilità elettromagnetica | Industrial electromagnetic environment conforme a IEC 61326-1 CEM irradiate conforme a ETSI EN 301 489-17 Emissione elettromagnetica conforme a IEC 62311 |
| environmental characteristics | Uso interno |
