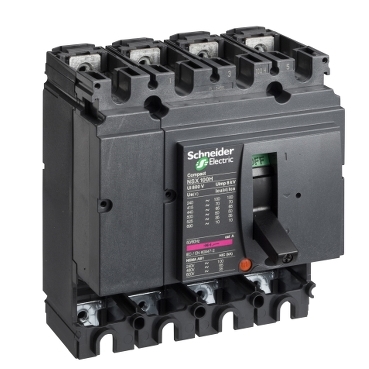

ComPacT NSX250H 250Amp 4 poli LV431409 con Sganciatore MA220

Riferimento: 5369/DC3/DX/Q2

Condizione: Nuovo (Altro)

500,00 € tasse incl.

Più dettagli

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

ComPacT NSX250H 250Amp 4 poli LV431409 con Sganciatore MA220

Presentazione
Gamma	Compact
Gamma prodotto	"ComPact NSX100...250"
Nome dispositivo	"NSX250H"
Tipo prodotto	Base interruttore
Applicazione	Distribuzione
nome interruttore	Compact NSX250H
Number of poles	4P
posizione neutro	Sinistra
Corrente nominale [In]	250 A a 40 °C
Tensione nominale di impiego [Ue]	690 V CA 50/60 Hz
Tipo di rete	CA
Frequenza di rete	50/60 Hz
Attitudine al sezionamento	Si conforme a EN/IEC 60947-2
Categoria di utilizzazione	Categoria A
[Icu] rated ultimate short-circuit breaking capacity	85 kA conforme a UL 508 a 240 V CA 50/60 Hz 65 kA conforme a UL 508 a 480 V CA 50/60 Hz 10 kA Icu conforme a IEC 60947-2 a 660/690 V CA 50/60 Hz 100 kA Icu conforme a IEC 60947-2 a 220/240 V CA 50/60 Hz 35 kA Icu conforme a IEC 60947-2 a 525 V CA 50/60 Hz 50 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz 65 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz 70 kA Icu conforme a IEC 60947-2 a 380/415 V CA 50/60 Hz 15 kA conforme a UL 508 a 600 V CA 50/60 Hz
Performance level	H 70 kA 415 V CA
Tipo di controllo	Leva
Installazione	Fisso

Caratteristiche tecniche
Tensione nominale di isolamento [Ui]	800 V CA 50/60 Hz conforme a IEC 60947-2
Tensione nominale di tenuta ad impulso [Uimp]	8 kV conforme a IEC 60947-2
[Ics] rated service short-circuit breaking capacity	10 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 100 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-2 35 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2 50 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 65 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 70 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-2
Durata meccanica	20000 cicli conforme a IEC 60947-2
durata elettrica	10000 cicli 440 V CA 50/60 Hz In conforme a IEC 60947-2 10000 cicli 690 V CA 50/60 Hz In/2 conforme a IEC 60947-2 20000 cicli 440 V CA 50/60 Hz In/2 conforme a IEC 60947-2 5000 cicli 690 V CA 50/60 Hz In conforme a IEC 60947-2
Installazione	Piastra posteriore
attacchi superiori	Lato anteriore
attacchi inferiori	Lato anteriore
Passo del collegamento	35 mm
Tipologia protezione	Senza protezione
Width (W)	140 mm
Height (H)	161 mm
Depth (D)	86 mm

Ambiente
Norme di riferimento	EN/IEC 60947-2 UL 508
Certificazioni prodotto	UL CSA
grado di inquinamento	3 conforme a IEC 60664-1
grado di protezione IP	IP40 conforme a CEI 60529
grado di protezione IK	IK07 conforme a CEI 62262
Temperatura ambiente	-25…70 °C
Temperatura di stoccaggio	-50…85 °C

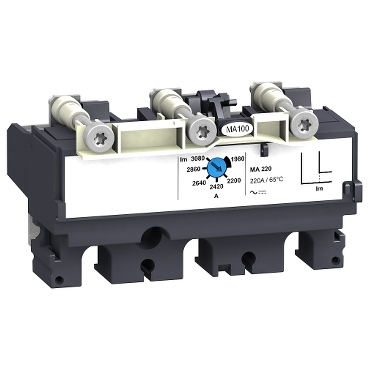

MA220 è uno sganciatore magnetico a 3 poli utilizzato sugli interruttori Compact NSX 250. Questo sganciatore magnetico con corrente nominale di 220 A è la scelta ideale per tutte le applicazioni di protezione del motore. Include una protezione magnetica istantanea regolabile contro i cortocircuiti. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
Caratteristiche

Gamma	Compact
Gamma prodotto	"ComPact NSX100...250"
Tipo prodotto	Unità di controllo
Nome sganciatore	MA
Tecnologia sganciatore	Magnetico
compatibilità gamma	Compact NSX250
Applicazione	Motore
Number of poles	3P
descrizione poli protetti	3t
funzioni di protezione sganciatore	I
tipo di protezione	I : for protezione da cortocircuito (magnetica)
Trip unit rated current	220 A a 65 °C
Tensione nominale di impiego [Ue]	690 V CA 50/60 Hz
Tipo di rete	CA
Frequenza di rete	50/60 Hz

Caratteristiche tecniche
Instantaneous protection pick-up adjustment type Ii	Regolabile
[Ii] instantaneous protection pick-up adjustment range	"9...14 x In"
protezione differenziale	Senza
