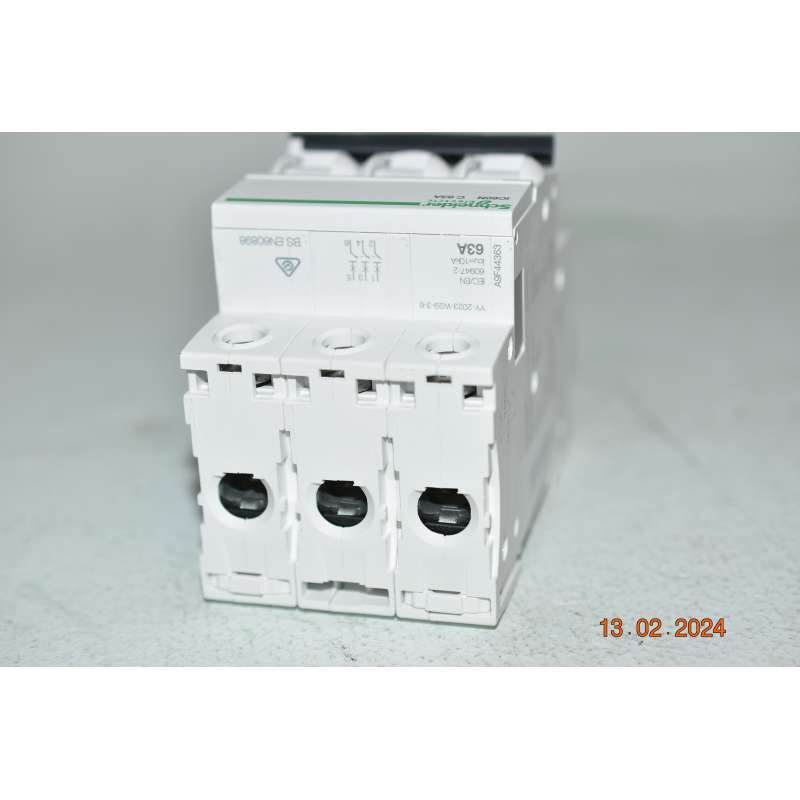

Magnetotermico A9F44363 Acti9 IC60N 3 Poli 63 Amp Curva C 6000A Schneider

Riferimento: 5345/DA2/SSX/Q31

Condizione: Nuovo (Altro)

30,00 € tasse incl.

Più dettagli

4 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Magnetotermico
Descrizione delle condizioni	Senza confezione originale
Marca	Schneider Electric

Magnetotermico A9F44363 Acti9 IC60N 3 Poli 63 Amp Curva C Schneider
Questo Acti9 iC60N è un interruttore automatico miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale 63A e curva di intervento C. Il potere di interruzione nominale in cortocircuito va da 20kA a 220VAC a 240VAC conforme allo standard EN/IEC 60947-2 e 6000A a 415VAC conforme allo standard EN/IEC 60898-1. È conforme sia allo standard industriale EN/IEC 60898-1 che allo standard residenziale EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti da cortocircuito e corrente di sovraccarico. Il suo esclusivo indicatore VisiTrip riduce i tempi di intervento mostrando il circuito difettoso. La sua striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida indipendente dal funzionamento manuale ne migliora la durata. Ha una resistenza elettrica fino a 10.000 cicli e una resistenza meccanica fino a 20.000 cicli. La tensione di isolamento nominale Ui è 500 V CA. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione del circuito a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 6 passi da 9 mm. Il grado di inquinamento è 3. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (L) 54 mm x (A) 85 mm x (P) 78,5 mm. Il peso è di 0,375 kg. Secondo la norma IEC 60529 il grado di protezione è IP20 e IP40 in custodia. La temperatura operativa è compresa tra -35°C e 70°C. La temperatura di conservazione è compresa tra -40°C e 85°C.
Disponibilità di magazzino 30 pezzi
Caratteristiche

Range	Acti9
Product name	Disbo iC60
Product or component type	Miniature circuit-breaker
Device short name	IC60N
Poles description	3P
Number of protected poles	3
[In] rated current	63 A
Network type	AC
Trip unit technology	Thermal-magnetic
Curve code	C
Breaking capacity	6000 A Icn at 415 V AC 50/60 Hz conforming to EN/IEC 60898-1 36 kA Icu at 12...133 V AC 50/60 Hz conforming to EN/IEC 60947-2 20 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2 6 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA Icu at <= 180 V DC conforming to EN/IEC 60947-2
Utilisation category	Category A conforming to EN/IEC 60947-2

Complementary
Network frequency	50/60 Hz
[Ue] rated operational voltage	400 V AC 50/60 Hz
Magnetic tripping limit	8 x In +/- 20 %
[Ics] rated service breaking capacity	27 kA 75 % conforming to EN/IEC 60947-2 - 12...133 V AC 50/60 Hz 15 kA 75 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz 6000 A 100 % conforming to EN/IEC 60898-1 - 415 V AC 50/60 Hz 15 kA 100 % conforming to EN/IEC 60947-2 - 100...133 V DC
Limitation class	3 conforming to EN/IEC 60947-2
[Ui] rated insulation voltage	500 V AC 50/60 Hz
[Uimp] rated impulse withstand voltage	6 kV conforming to EN/IEC 60947-2
Contact position indicator	Yes
control type	Toggle
local signalling	Trip indicator
Mounting mode	Clip-on
mounting support	Rail
9 mm pitches	6
height	85 mm
Width	54 mm
Depth	78.5 mm
Net weight	0.375 kg
Colour	White
Mechanical durability	20000 cycles
Electrical durability	10000 cycles
Provision for padlocking	Padlockable
Connections - terminals	Single terminal (top or bottom) 1…35 mm² rigid Single terminal (top or bottom) 1…25 mm² flexible
Wire stripping length	14 mm for top or bottom connection
Tightening torque	3.5 N.m top or bottom
earth-leakage protection	Separate block

Environment
Standards	EN/IEC 60947-2 EN/IEC 60898-1
IP degree of protection	IP20 conforming to IEC 60529
Pollution degree	3 conforming to EN/IEC 60947-2
Tropicalisation	2 conforming to IEC 60068-1
Relative humidity	95 % at 55 °C
ambient air temperature for operation	-35…70 °C
Ambient air temperature for storage	-40…85 °C
