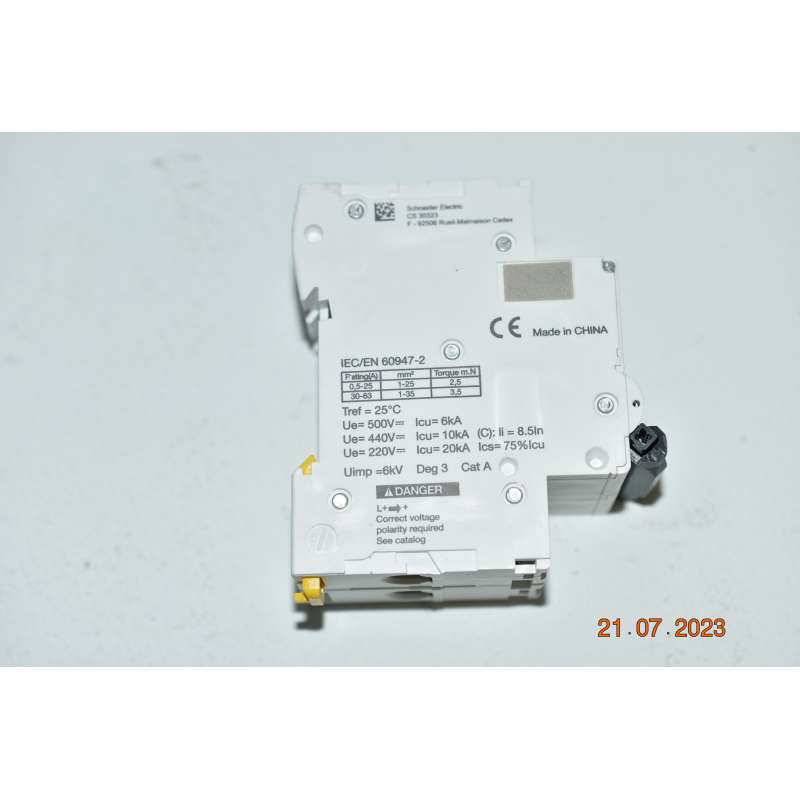

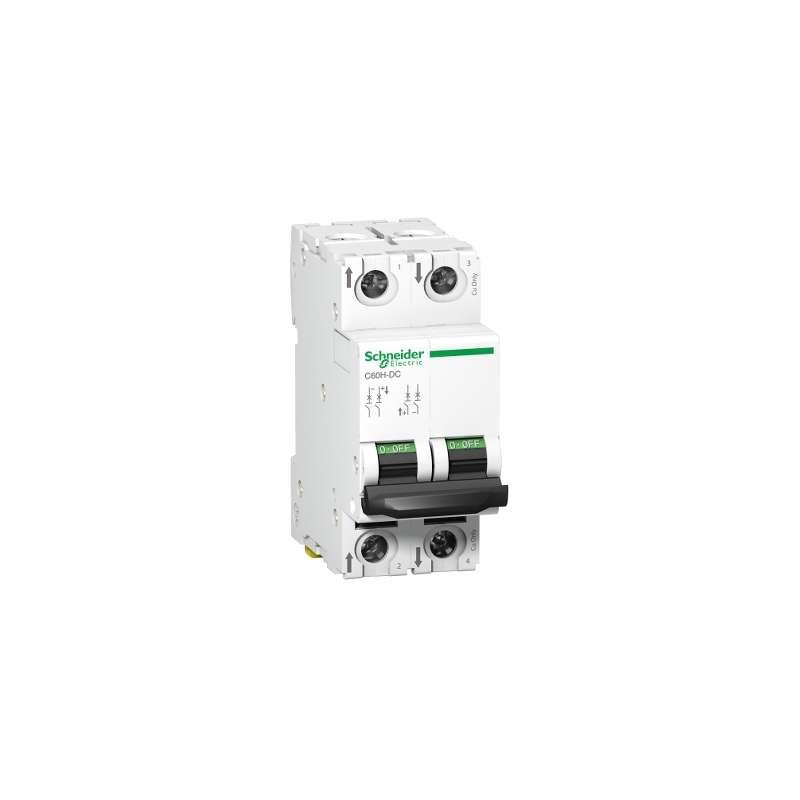

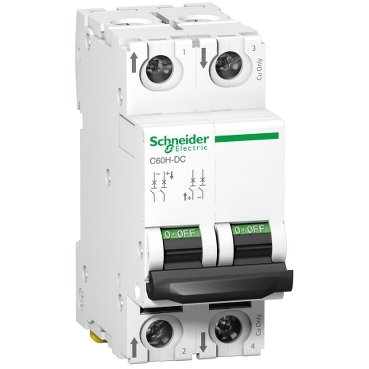

Schneider A9N61537 Interruttore Magnetotermico C60H-DC 2P 40A Fotovoltaico

Riferimento: 5114/DB3/DX/Q106

Condizione: Nuovo (Altro)

40,00 € tasse incl.

Più dettagli

4 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Magnetotermico
Descrizione delle condizioni	Viene spedito solo quello che vedete nella foto .Senza confezione originale
Marca	Schneider Electric

Schneider A9N61537 Interruttore Magnetotermico C60H-DC 2P 40A Fotovoltaico
L'Acti9 C60H-DC è un interruttore magnetotermico in bassa tensione in corrente continua, ha 2P, corrente nominale di 40 A e curva di intervento C. Il potere di interruzione a 250 VCC è di 20 kA ai sensi della norma IEC 60947-2. Protegge da guasti per sovraccarico e cortocircuito. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. L'apertura rapida dei contatti impedisce ai carichi di essere danneggiati nell'eventualità di un cortocircuito. Il dispositivo è dedicato alle applicazioni in CC in ambito di automazione, controllo industriale, trasporto e energia rinnovabile.
Disponibilità di magazzino 100 pezzi
Caratteristiche

Presentazione
Gamma	Acti9
Nome prodotto	Acti9 C60H-DC
Tipo prodotto	Interruttore modulare
Nome dispositivo	C60H-DC
Applicazione	Distribuzione
Numero di poli	2P
numero di poli protetti	2
Corrente nominale [In]	40 A a 25 °C
Tipo di rete	DC
Tecnologia sganciatore	Magnetotermico
codice curva	C
Potere di interruzione	10 kA Icu conforme a EN 60947-2 a 440 V DC 10 kA Icu conforme a IEC 60947-2 a 440 V DC 6 kA Icu conforme a EN 60947-2 a 500 V DC 6 kA Icu conforme a IEC 60947-2 a 500 V DC 20 kA Icu conforme a GB 14048.2 a 220 V DC 20 kA Icu conforme a IEC 60947-2 a 220 V DC 20 kA Icu conforme a GB 14048.2 a 250 V DC 20 kA Icu conforme a IEC 60947-2 a 250 V DC
Categoria di utilizzazione	Categoria A conforme a EN 60947-2 Categoria A conforme a IEC 60947-2
Attitudine al sezionamento	Si conforme a IEC 60947-2 Si conforme a EN 60947-2

Caratteristiche tecniche
Frequenza di rete	50/60 Hz
Tensione nominale di impiego [Ue]	500 V DC
Potere di interruzione nominale di servizio [Ics]	15 kA 75 % conforme a EN 60947-2 - 220 V DC 15 kA 75 % conforme a IEC 60947-2 - 220 V DC 15 kA 75 % conforme a EN 60947-2 - 250 V DC 15 kA 75 % conforme a IEC 60947-2 - 250 V DC 4,5 kA 75 % conforme a EN 60947-2 - 500 V DC 4,5 kA 75 % conforme a IEC 60947-2 - 500 V DC 7,5 kA 75 % conforme a EN 60947-2 - 440 V DC 7,5 kA 75 % conforme a IEC 60947-2 - 440 V DC
Tensione nominale di isolamento [Ui]	500 V DC conforme a IEC 60947-2 500 V DC conforme a EN 60947-2
Tensione nominale di tenuta ad impulso [Uimp]	6 kV conforme a EN 60947-2 6 kV conforme a IEC 60947-2
segnalazione posizione contatti	Si
Tipo di controllo	Leva
Segnalazione locale	Indicazione ON/OFF
Installazione	Fisso
Installazione	Guida DIN simmetrica 35 mm
compatibilità pettini di distribuzione	Parte superiore o inferiore: standard
passo 9 mm	4
peso prodotto	0,256 kg
Colore	Bianco
Durata meccanica	20000 cicli
durata elettrica	3000 cicli L/R = 2 ms
predisposizione per chiusura a lucchetto	Lucchettabile
Descrizione opzioni bloccaggio	In posizione O
coppia di serraggio	Circuito di potenza: 2,5 Nm parte superiore o inferiore
protezione differenziale	Senza

Ambiente
Norme di riferimento	EN 60947-2 IEC 60947-2
grado di inquinamento	3 conforme a EN 60947-2 3 conforme a IEC 60947-2
categoria di sovratensione	IV
tropicalizzazione	2 conforme a IEC 60068-2
Altitudine di funzionamento	Acti9 iCV40 ARC
