LV426124 Schneider Interruttore Automatico NSXm 16KA TM50D 4P/4R EVERLINK
4567/GB1/Q1/SCAT1
Nuovo (Altro)
80,00 € tasse incl.
tasse incl.
1 Articolo
Attenzione: ultimi articoli in magazzino!
| Tipo | Interruttore |

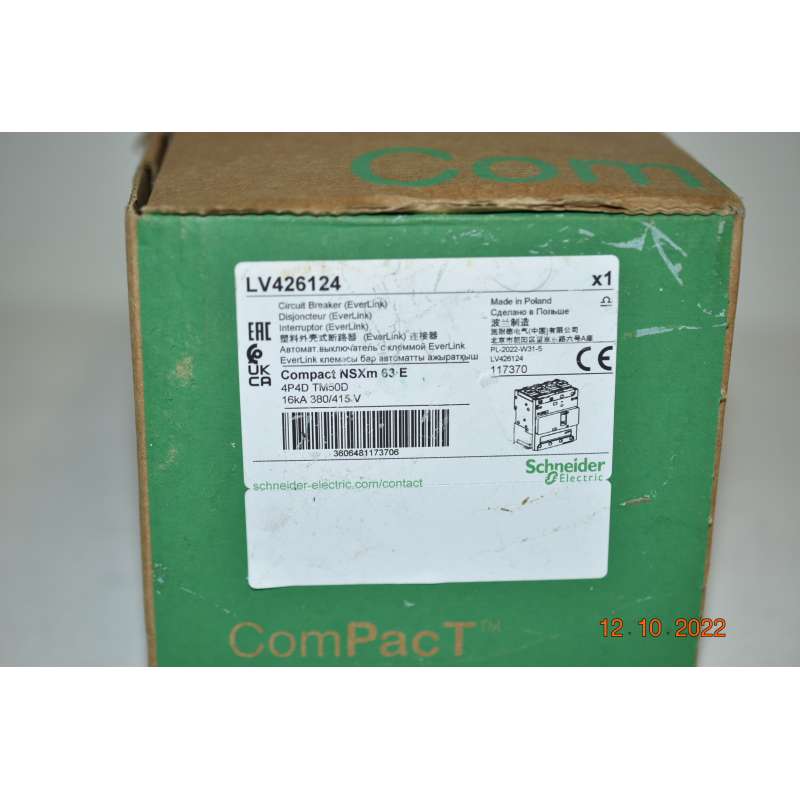

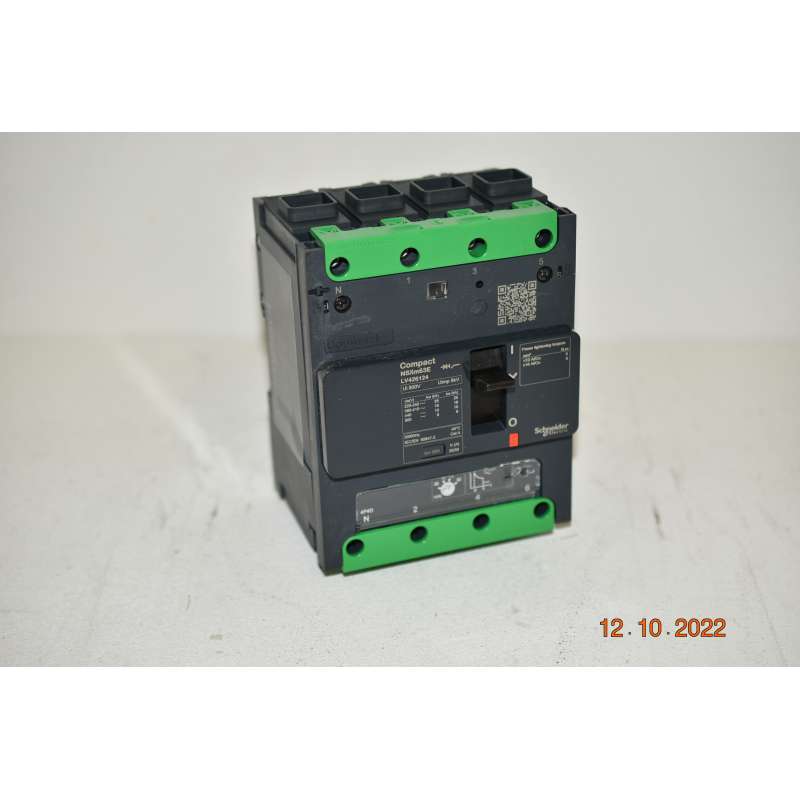

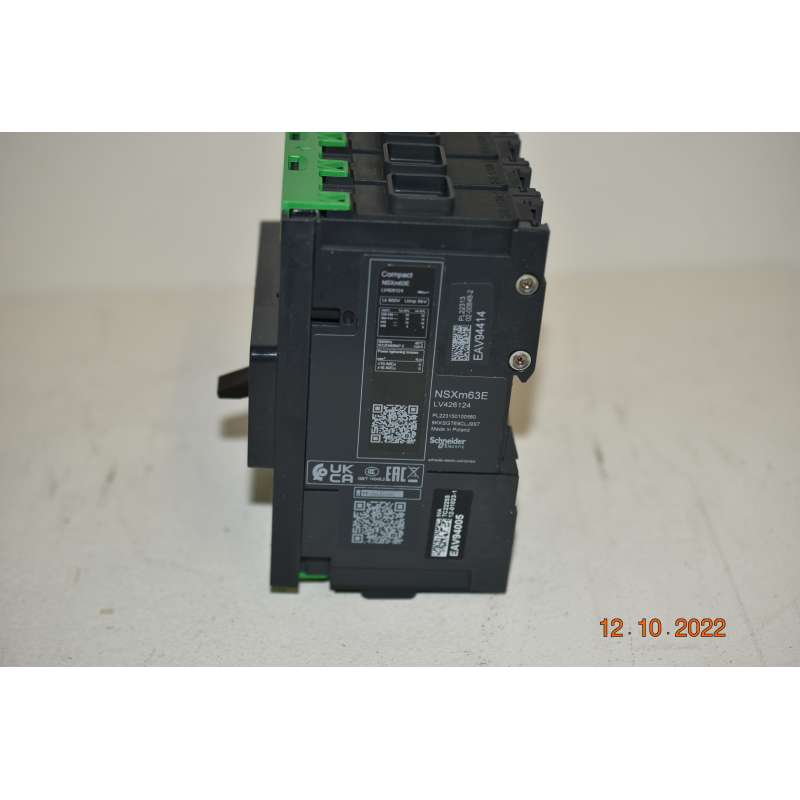

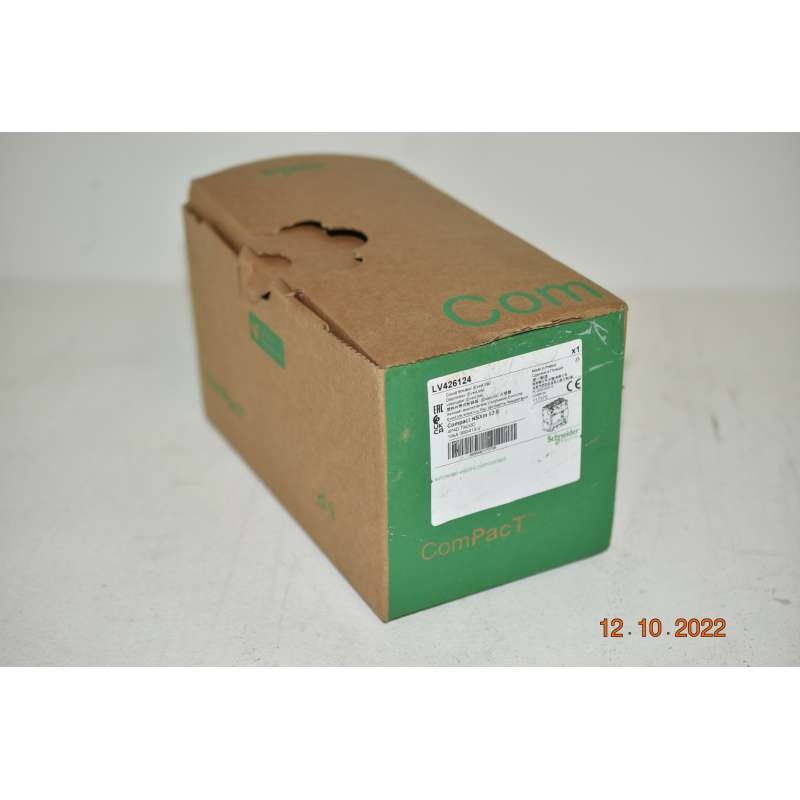

| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
| Marca | Schneider |
| Codice Schneider | LV426124 |
Schneider Compact NSXm 63E LV426124 4P4D TM50D 16KA 380/415
LV426124 è un interruttore scatolato Compact NSXm, 50 A, 16 kA a 415 VCA, per tutte le applicazioni standard in BT. Offre nuove funzionalità come la tecnologia Everlink, la guida DIN e la possibilità di montaggio su piastra. Incorpora nuovi ausiliari a molla visibili esternamente. Compact NSXm è uno dei più piccoli interruttori scatolati sul mercato 108mm (L) x 137mm (A) x 80mm (P). Questa è una versione a 4 poli con sganciatore magnetotermico integrato. Garantisce la conformità agli standard internazionali (IEC 60947/CCC/CIASCUNA) e alle specifiche per il settore navale.
Presentazione
Gamma Compact
Nome del prodotto Compact NSXm
Gamma prodotto Compact NSXm
Nome dispositivo NSXm 50E
Tipo di prodotto o componente Interruttore automatico Applicazione Protezione
Distribuzione Number of poles 4P
Descrizione poli protetti "4D"
Posizione neutro Sinistra
Corrente nominale [In] 50 A a 40 °C
Tensione nominale di impiego [Ue] 690 V "CA" "50/60 Hz"
Tipo di rete "CA"
Frequenza di rete "50/60 Hz"
Attitudine al sezionamento Si conforme a EN/IEC 60947-2
Categoria di utilizzazione
Categoria A
[Icu] rated ultimate short-circuit breaking capacity
25 kA Icu conforme a IEC 60947-2 a 220...240 V "CA" "50/60 Hz"
16 kA Icu conforme a IEC 60947-2 a 380...415 V "CA" "50/60 Hz"
10 kA Icu conforme a IEC 60947-2 a 440 V "CA" "50/60 Hz"
8 kA Icu conforme a IEC 60947-2 a 500 V "CA" "50/60 Hz"
Performance level E 16 kA 415 V "CA"
Nome sganciatore TM-D
Tecnologia sganciatore Magnetotermico
Funzioni di protezione sganciatore LI
Tipo di controllo Leva
Circuit breaker mounting mode Con viti Aggancio Caratteristiche tecniche Tensione nominale di isolamento [Ui] 800 V "CA" "50/60 Hz" Tensione nominale di tenuta ad impulso [Uimp] 8 kV [Ics] rated service short-circuit breaking capacity 25 kA a 220...240 V "CA" "50/60 Hz" conforme a IEC 60947-2 16 kA a 380...415 V "CA" "50/60 Hz" conforme a IEC 60947-2 10 kA a 440 V "CA" "50/60 Hz" conforme a IEC 60947-2 8 kA a 500 V "CA" "50/60 Hz" conforme a IEC 60947-2 Durata meccanica 20000 cicli Durata elettrica 10000 cicli a 440 V In 20000 cicli a 440 V In/2 5000 cicli a 690 V In 10000 cicli a 690 V In/2 Supporto per montaggio Piastra Guida DIN Connection terminals 1 connettore Everlink 2,5…95 mm², rigido o a trefolo alluminio/rame 1 connettore Everlink 2,5…70 mm², flessibile rame Passo di collegamento 35 mm con diffusori 27 mm Senza distanziatori Passi 9 mm 12 modulo Tipo di protezione Protezione sovraccarico (termico) Protezione da cortocircuito (magnetica) Calibro sganciatore 50 A a 40 °C Long-time pick-up adjustment type Ir (thermal protection) Regolabile [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Fissa [Im] magnetic protection pickup range 600 A Protezione differenziale Senza Number of slots for electrical auxiliaries 1 slot per contatto ausiliario OF 1 slot per contatto di allarme SD 1 slot per bobina di apertura "MN or MX" Width (W) 108 mm Height (H) 137 mm Depth (D) 80 mm
