A9Y76740 Schneider Blocco Differenziale Gruppo Partenze Vigi iCG40 3P+N 40 A 300 mA Type A

Riferimento: 6990/CF2/DX/Q5

Condizione: Nuovo

150,00 € tasse incl.

5 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore Differenziale
Marca	Schneider Electric

A9Y76740 Schneider Blocco Differenziale Gruppo Partenze Vigi iCG40 3P+N 40 A 300 mA Type A
Descrizione
Acti9 Vigi iCG40 è un dispositivo modulare addizionale a corrente residua. È un 3P+N e la corrente nominale è 40 A. La classe di protezione da dispersione a terra è di tipo A-SI con sensibilità di 300 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Il tipo A-SI fornisce una maggiore immunità dalle interferenze elettriche e da ambienti inquinati o corrosivi. Questo prodotto è conforme alla norma IEC/EN 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli. La resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio nominale Ue è 400 V AC. La tensione nominale di isolamento Ui è 440 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN. Larghezza in passi da 9 mm è 6. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 108 mm x (H) 99,5 mm x (D) 74mm. Il grado di protezione è IP20 e IP40 in un armadio. La temperatura di esercizio è compresa -25°C e 60°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
Specifiche

Gamma	Acti9
Nome Prodotto	Acti9 Vigi iCG40
Tipo Prodotto	Dispositivi add-on di corrente residua
Nome Dispositivo	Vigi iCG40
Compatibilità Gamma	Acti9 iC40
Numero di poli	3P + N
Posizione neutro	Sinistra
Corrente nominale [in]	40 A
Tipo di rete	CA
Sensibilità differenziale	300 mA
Temporizzazione protezione differenziale	Selettivo
Tipo di protezione differenziale	Tipo A-SI
Norme Di Riferimento	CEI EN 61009-2-1
Certificazioni Prodotto	CE
Marchi qualità	IMQ

Caratteristiche tecniche
Posizione dispositivo nel sistema	Ingresso gruppo
Frequenza Di Rete	50/60 Hz
Tensione nominale di esercizio [ue]	400 V CA 50/60 Hz
Tecnologia di sgancio corrente residua	Indipendente dalla tensione
Tensione Nominale Di Isolamento [Ui]	440 V CA 50/60 Hz conforme a CEI EN 61009-2-1
Tensione Nominale Di Tenuta Agli Impulsi [Uimp]	4 kV conforme a CEI EN 61009-2-1
Segnalazione locale	Fault indication
Installazione	Aggancio
Supporto Di Montaggio	Guida DIN
collegamento elettrico al magnetotermico	Tramite viti
Passo 9 mm	6
Altezza	99,5 mm
Larghezza	108 mm
Profondità	74 mm
Colore	Bianco
Durata meccanica	20000 cicli
Durata elettrica	10000 cicli
Connessioni - morsetti	Morsetto a gabbia parte superiore1…16 mm² rigido Morsetto a gabbia parte superiore1…10 mm² flessibile
Lunghezza di spelatura fili	14 mm per parte superiore connection
Coppia di serraggio	2 Nm parte superiore

Ambiente
Grado di protezione IP	IP20 conforme aCEI 60529 IP40 (Contenitore modulare) conforme aCEI 60529
Grado di inquinamento	3 conforme a CEI EN 61009-2-1
Umidità relativa	95 % a 55 °C
Altitudine Di Funzionamento	2000 m
Temperatura Ambiente	-25…60 °C
Temperatura Di Stoccaggio	-40…85 °C

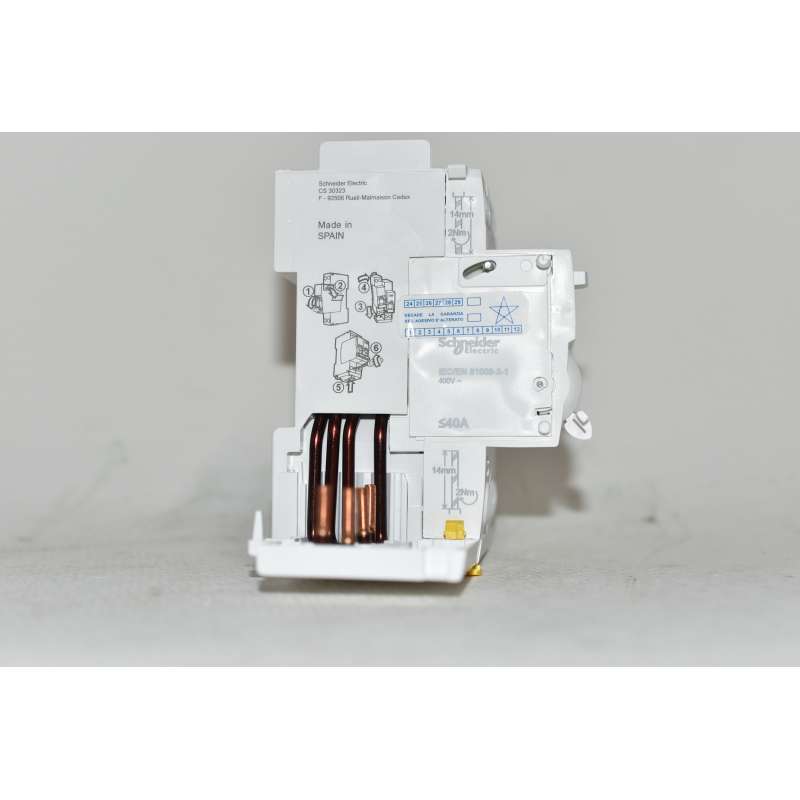

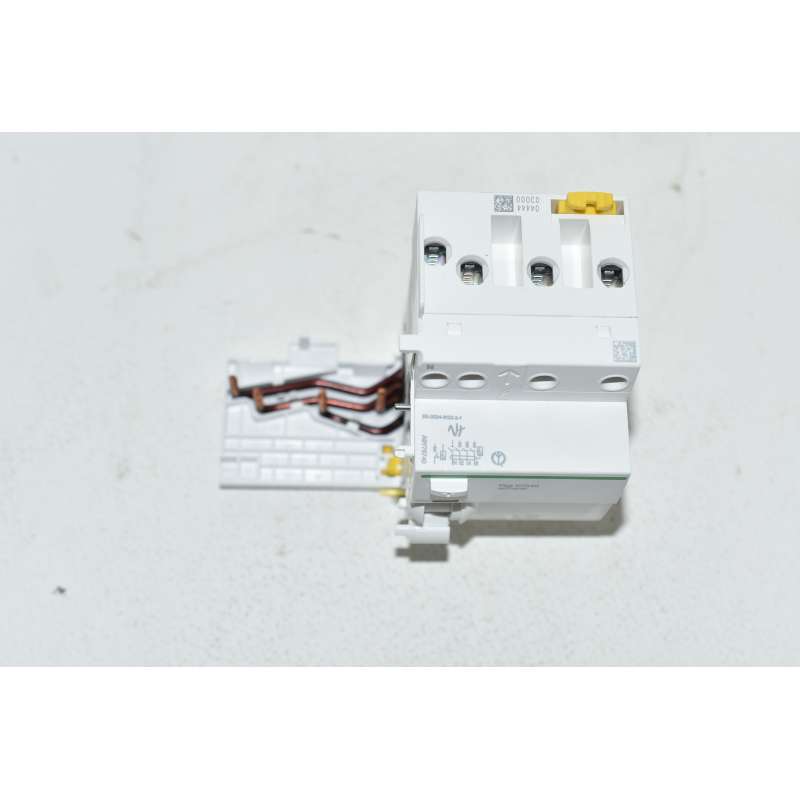

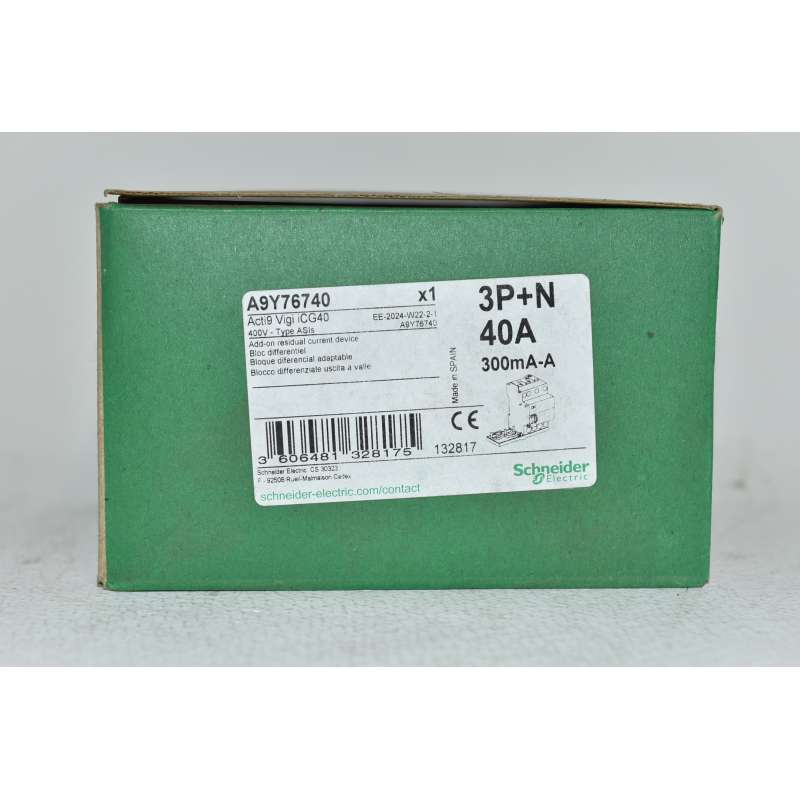

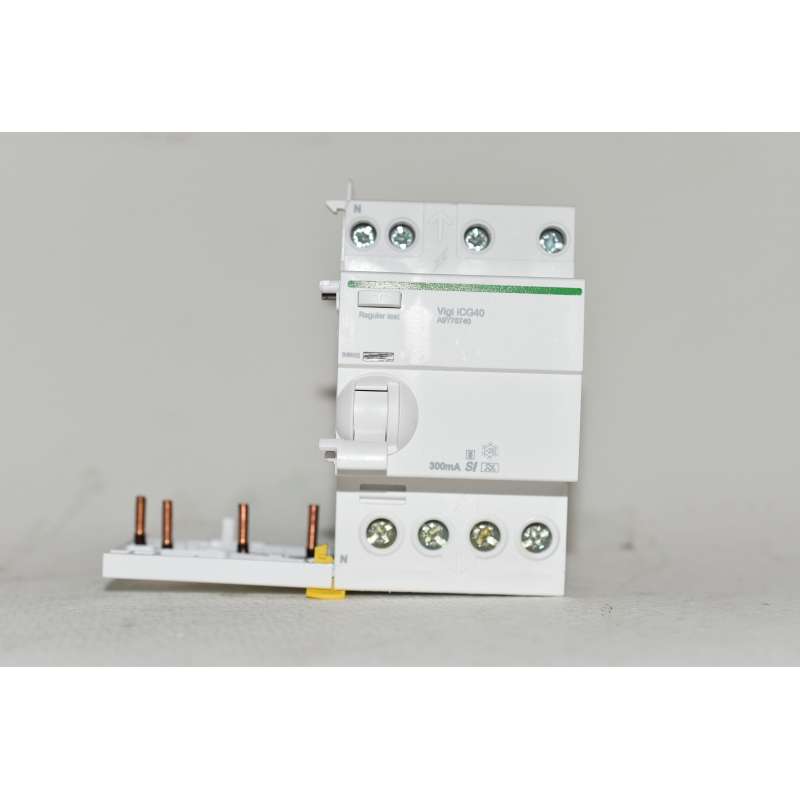

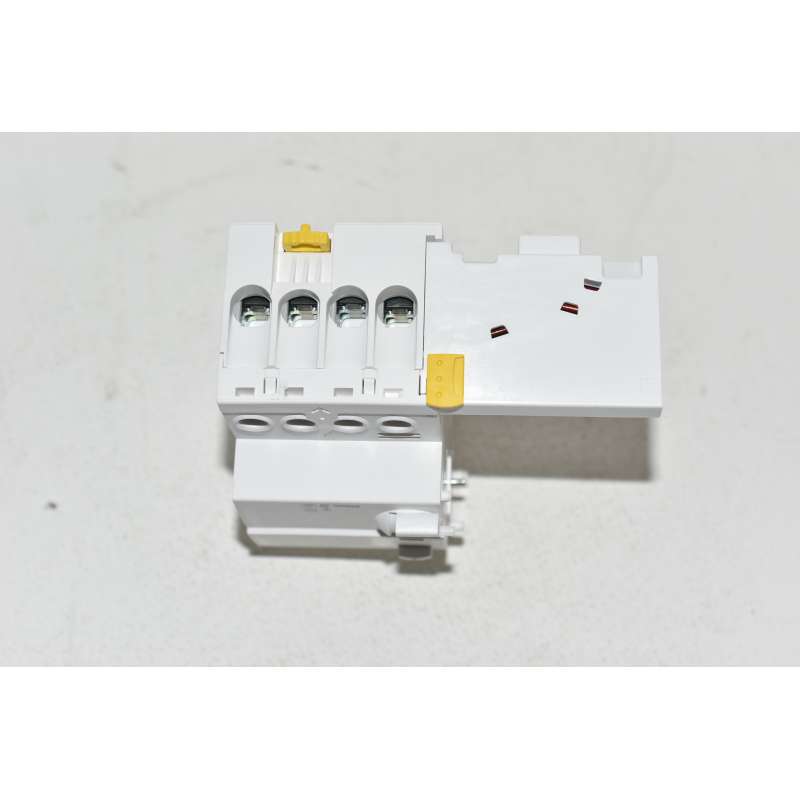

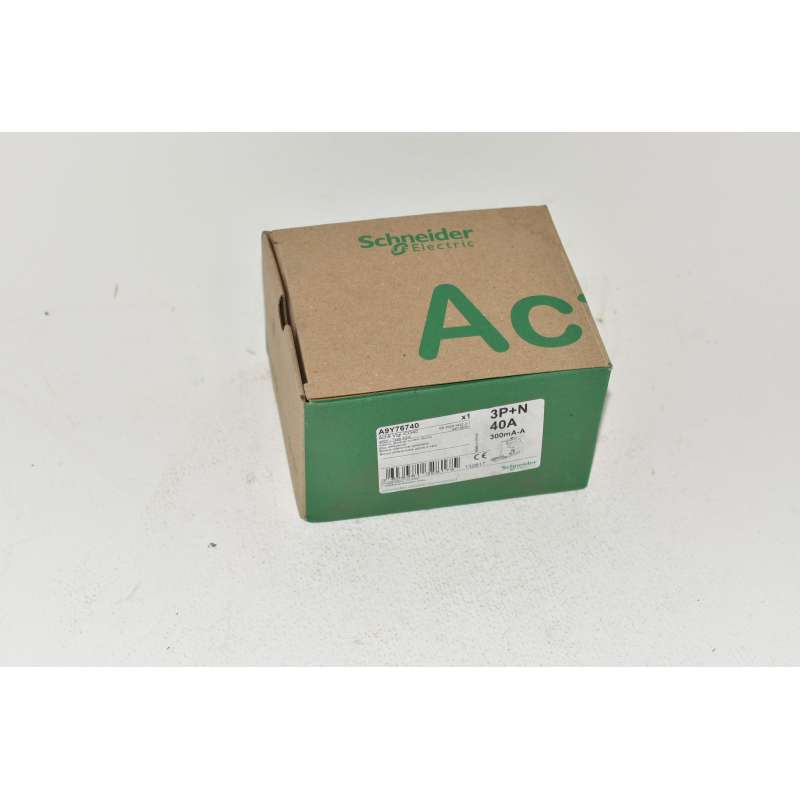

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
