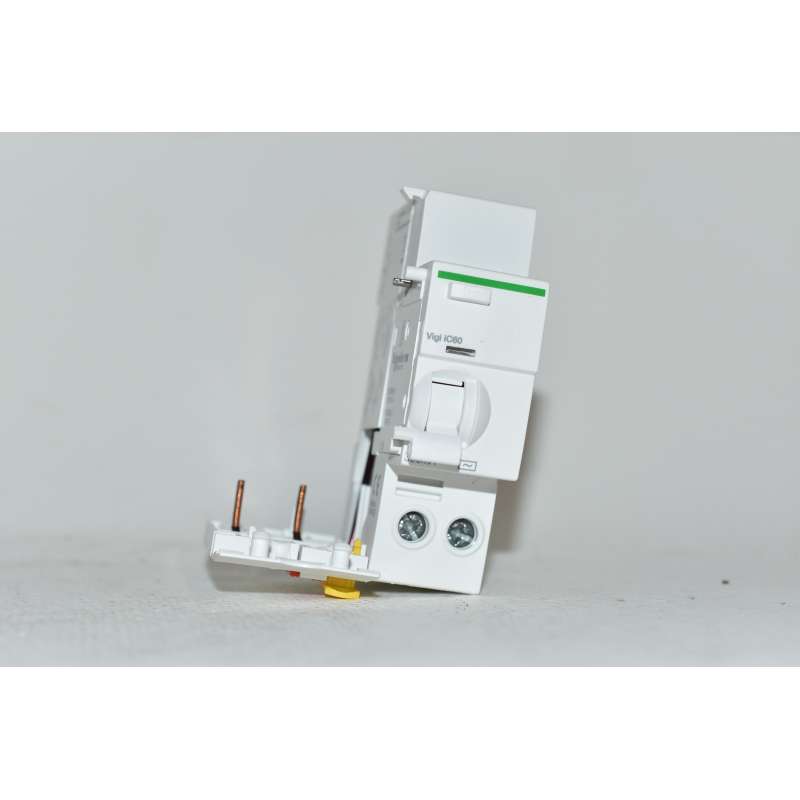

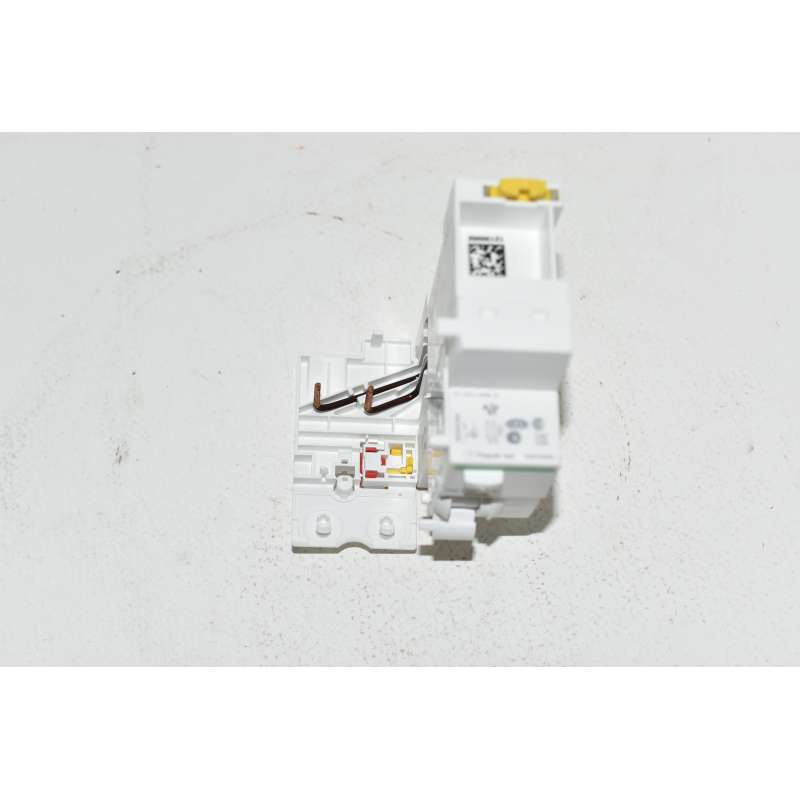

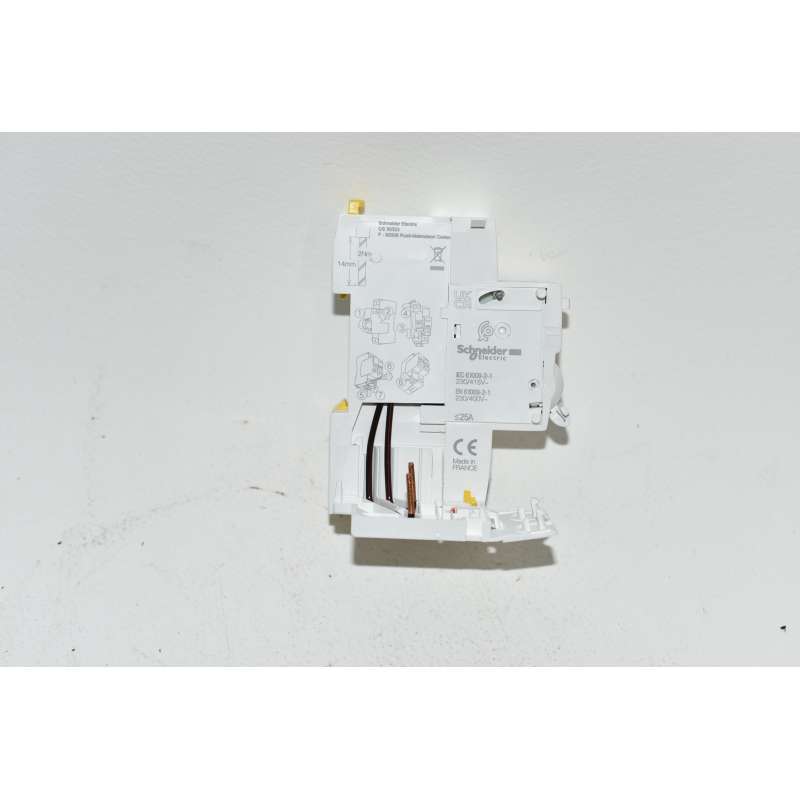

A9V44225 Schneider Blocco Differenziale Vigi iC60 2P25A 300mA Type AC

Riferimento: 6925/DF1/SX/Q27

Condizione: Nuovo

20,00 € tasse incl.

27 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	differenziale
Marca	Schneider Electric

A9V44225 Schneider Blocco Differenziale Vigi iC60 2P25A 300mA Type AC
Acti9 Vigi iC60 è un dispositivo modulare addizionale a corrente residua. È un 2P, corrente nominale di 25 A, tensione di funzionamento da 230VAC a 415VAC secondo IEC 61009-1. La classe di protezione da dispersione a terra è di tipo AC con una sensibilità di 300 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Una finestra VisiTrip è qui per indicare uno scatto per guasto mediante un indicatore meccanico rosso sul lato anteriore. Può essere combinato con iC60 o Acti9 Reflex iC60, per fornire la protezione delle persone e la protezione degli impianti. Questo prodotto è conforme alla norma IEC 61009-1 e EN 61009-1. La tensione di esercizio nominale Ue è 230VAC o 400 V AC.
Caratteristiche tecniche:

Presentazione
Gamma	Acti9
Nome Prodotto	Acti9 Vigi iC60
Tipo Prodotto	Dispositivi add-on di corrente residua
Nome Dispositivo	Vigi iC60
Numero di poli	2P
Corrente nominale [in]	25 A
Sensibilità differenziale	300 mA
Temporizzazione protezione differenziale	Istantaneo
Earth leakage protection type	Tipo AC
Tipo di rete	CA
Frequenza Di Rete	50/60 Hz
Tensione nominale di impiego [Ue]	230...415 V CA 50/60 Hz conforme a CEI EN 61009-1 230...415 V CA 50/60 Hz conforme a CEI EN 61009-2-1
Norme Di Riferimento	CEI EN 61009-1 CEI EN 61009-2-1
Passo 9 mm	3

Caratteristiche tecniche
Posizione dispositivo nel sistema	Punto di partenza
Tecnologia di sgancio corrente residua	Indipendente dalla tensione
Tensione Nominale Di Isolamento [Ui]	500 V CA 50/60 Hz conforme a IEC 60947-2
Tensione Nominale Di Tenuta Agli Impulsi [Uimp]	6 kV conforme a IEC 60947-2
Compatibilità Gamma	Acti9 iC60 Acti9 Reflex iC60
Compatibilità Del Prodotto	Morsetto singolo
Segnalazione locale	Indicatore scatto
Installazione	Aggancio
Supporto Di Montaggio	Guida DIN
collegamento elettrico al magnetotermico	Plug in
Compatibilità pettini di distribuzione	Parte inferiore: SI
Altezza	91 mm
larghezza	27 mm
Profondità	73,5 mm
Peso Netto	0,165 kg
Connessioni - morsetti	Morsetto a gabbia lato inferiore per 1 cavi 1…25 mm² rigido senza estremità del cavo Morsetto a gabbia lato inferiore per 1 cavi 1…16 mm² flessibile senza estremità del cavo Morsetto a gabbia lato inferiore per 1 cavi 1…16 mm² flessibile con estremità cavo
Lunghezza di spelatura fili	14 mm per parte inferiore connection
Coppia di serraggio	2 Nm parte inferiore

Ambiente
Grado di protezione IP	IP20 conforme aCEI 60529 IP40 (Contenitore modulare) conforme aCEI 60529
Grado di inquinamento	3 conforme a IEC 60947-2
Compatibilità elettromagnetica	Tenuta a impulso 8/20 µs, 250 A conforme a IEC 61009-1
Temperatura Ambiente	-5…60 °C
Temperatura Di Stoccaggio	-40…85 °C

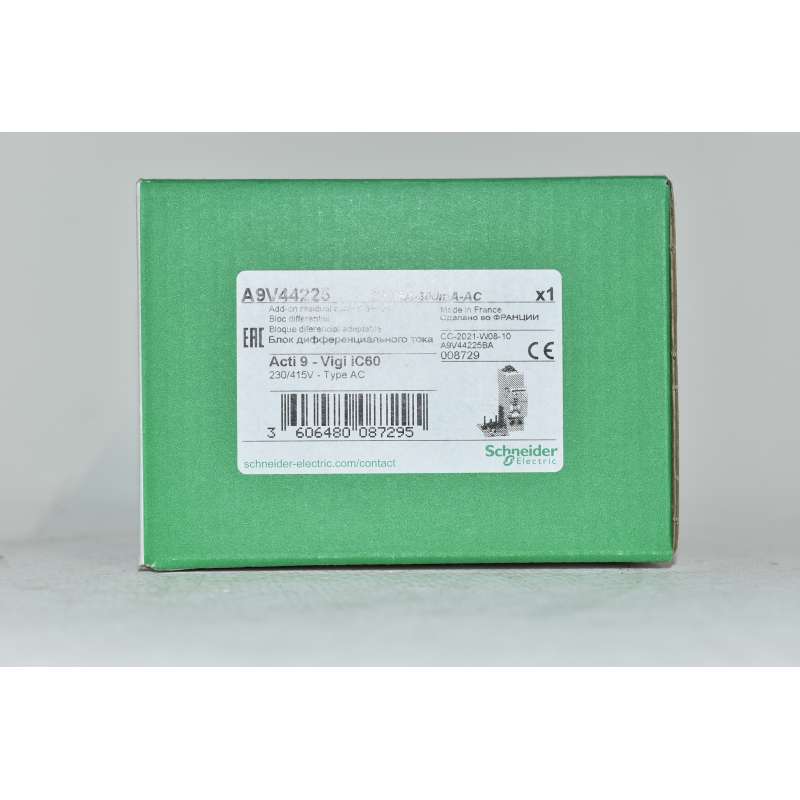

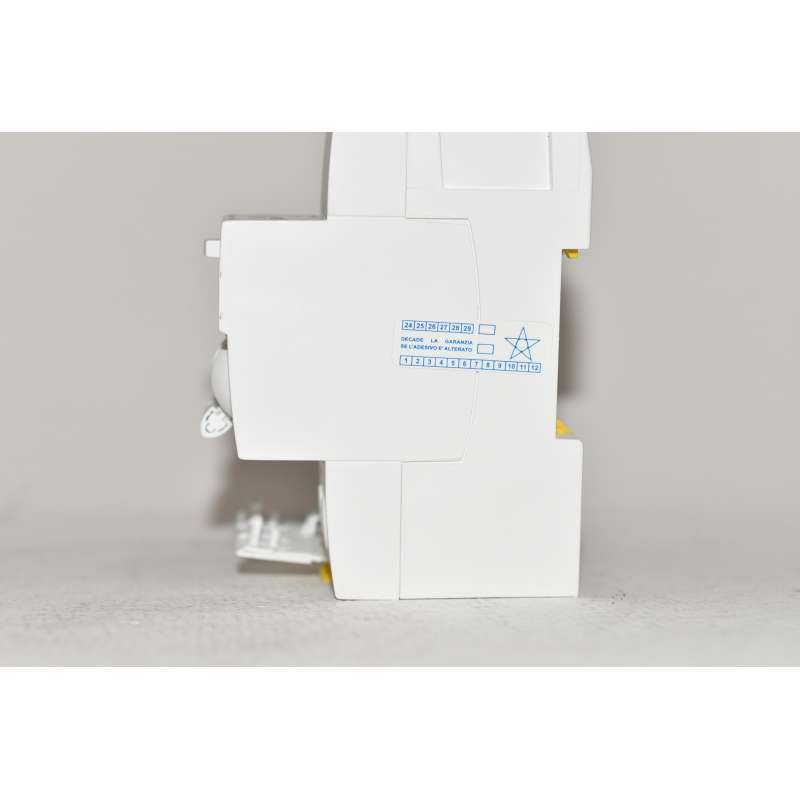

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
