Relè Differenziale di Sovracarico termico LRE483 Schneider Easy TeSys 124..198 Amp Classe 10 A

Riferimento: 6294/DD4/SX/Q2

Condizione: Nuovo (Altro)

150,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore Differenziale

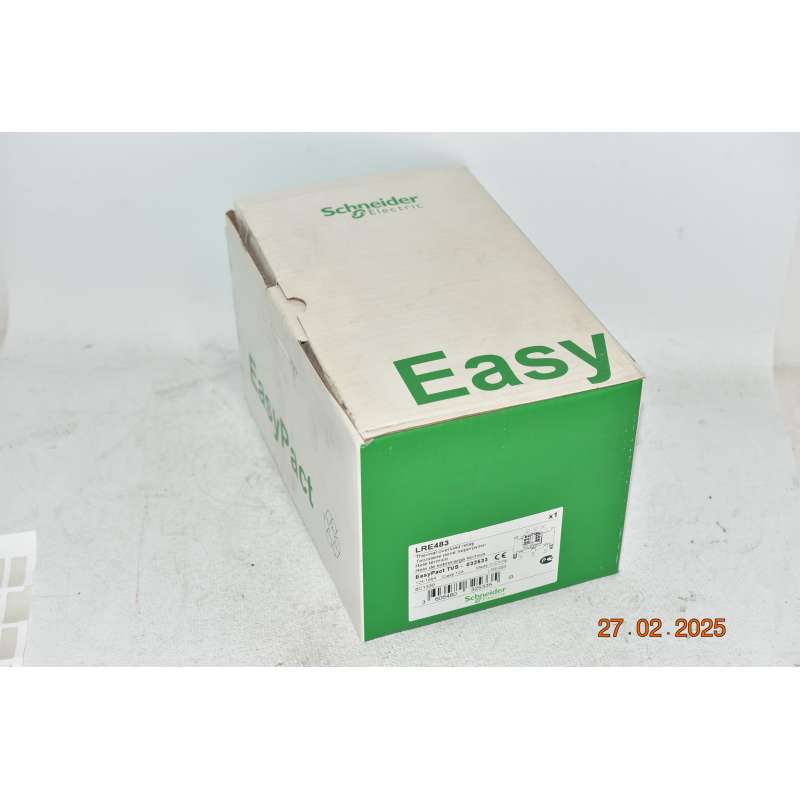

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

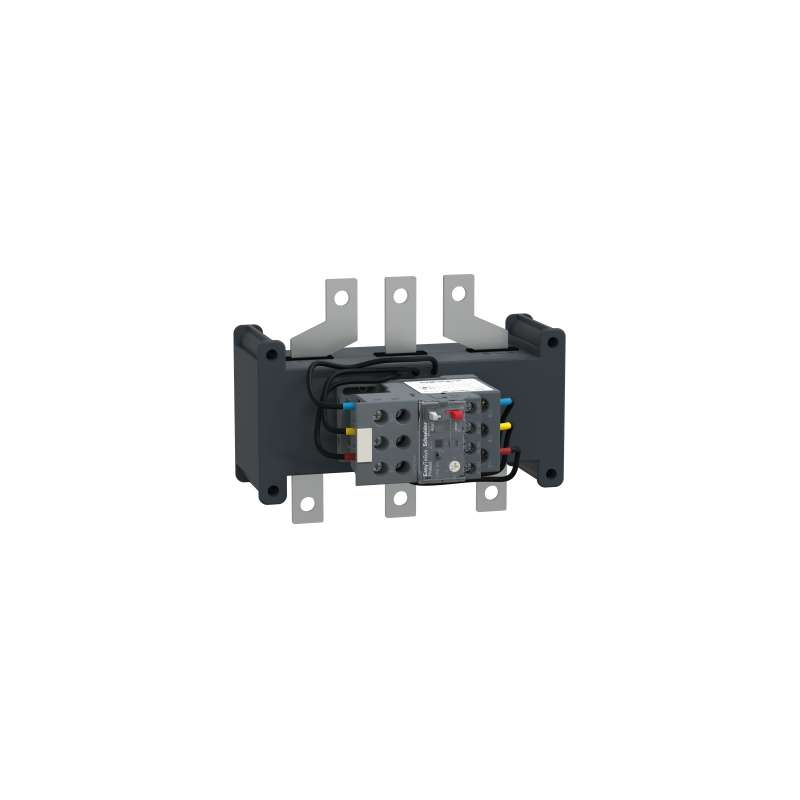

Relè Differenziale di Sovracarico termico LRE483 SchneiderEasy TeSys 124..198 Amp Classe 10 A
Il relè LRE è un relè di sovraccarico termico differenziale per l'uso con fusibili o interruttori magnetici GV2 L e GV3 L. Il suo intervallo di impostazione termica è 124-198 A 50/60 Hz e la classe di intervento è 10 A conforme a IEC 60947-4-1. Può essere montato direttamente sui contattori EasyPact TVS con collegamento diretto tramite connettore. Protegge carichi e motori sbilanciati con 132 - 280 kW a 400 V CA. Fornisce ripristino manuale o automatico, contatto ausiliario di intervento e indicatore di bandiera. Disponibile in tutto il mondo, è certificato multi-standard (IEC, UL, CSA, CCC, EAC, Marine) e conforme a Green Premium (RoHs/Reach).
Caratteristiche:

Main
Range	Easy TeSys
Range of product	Easy TeSys Protect
Product or component type	Differential thermal overload relay
Device short name	LRE
Relay application	Motor protection
Phase failure sensitivity	Tripping current 130 % of Ir on two phase, the last one at 0 conforming to IEC 60947-4-1

Complementary
Product compatibility	LC1E160...630
network type	AC
Network frequency	50...60 Hz
Mounting support	Under contactor Plate
Thermal overload class	Class 10A conforming to IEC 60947-4-1
Signalling function	Relay trip indicator
Thermal protection adjustment range	124…198 A
Tripping threshold	1.14 +/- 0.06 Ir conforming to IEC 60947-4-1
Mechanical robustness	Shocks: 6 Gn for 11 ms conforming to IEC 60068-2-7 Vibrations: 3 GN conforming to IEC 60068-2-6
Auxiliary contact composition	1 NO + 1 NC
[Ith] conventional free air thermal current	5 A for signalling circuit
[Ue] rated operational voltage	<= 690 V AC
Associated fuse rating	250 A gG for power circuit 200 A aM for power circuit 5 A gG for signalling circuit
[Ui] rated insulation voltage	690 V conforming to IEC 60947-4-1
[Uimp] rated impulse withstand voltage	6 kV
Local signalling	Trip indicator
Control type	Push-button red stop:Push-button green reset:
Temperature compensation	-20…60 °C
Connection pitch	40 mm
Connections - terminals	Signalling circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible without cable end Signalling circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end Signalling circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: solid without cable end Power circuit: lugs Power circuit: bars - busbar cross section: 3 x 20 mm
Recommended tightening torque	Power circuit: 27.5 N.m - on bars M8 Power circuit: 27.5 N.m - on lugs M8 Signalling circuit: 1.7 N.m - on screw clamp terminals
Height	131 mm
Width	180 mm
Depth	134 mm
Net weight	2.1 kg

Environment
Standards	IEC 60947-4-1 IEC 60947-5-1
Product certifications	EAC
Protective treatment	TH conforming to IEC 60068
IP degree of protection	IP00 conforming to IEC 60529
Ambient air temperature for operation	-20…60 °C without derating conforming to IEC 60947-4-1 -20…70 °C with derating
Ambient air temperature for storage	-60…80 °C
Fire resistance	850 °C conforming to IEC 60068-2-1
Dielectric strength	6 kV at 50 Hz conforming to IEC 60255-5
Electromagnetic compatibility	Surge withstand: 6 kV conforming to IEC 60801-5

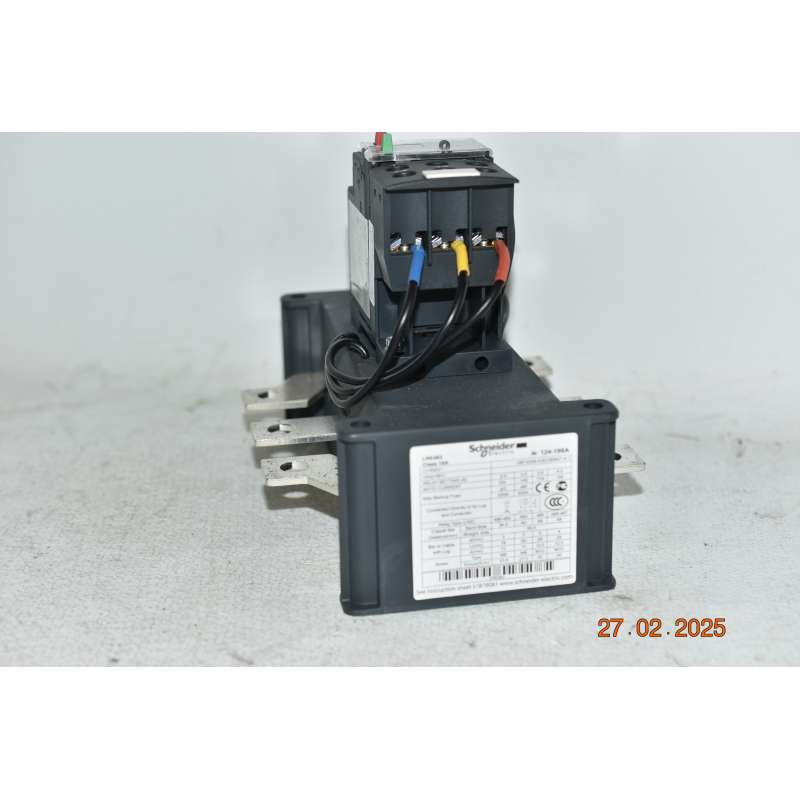

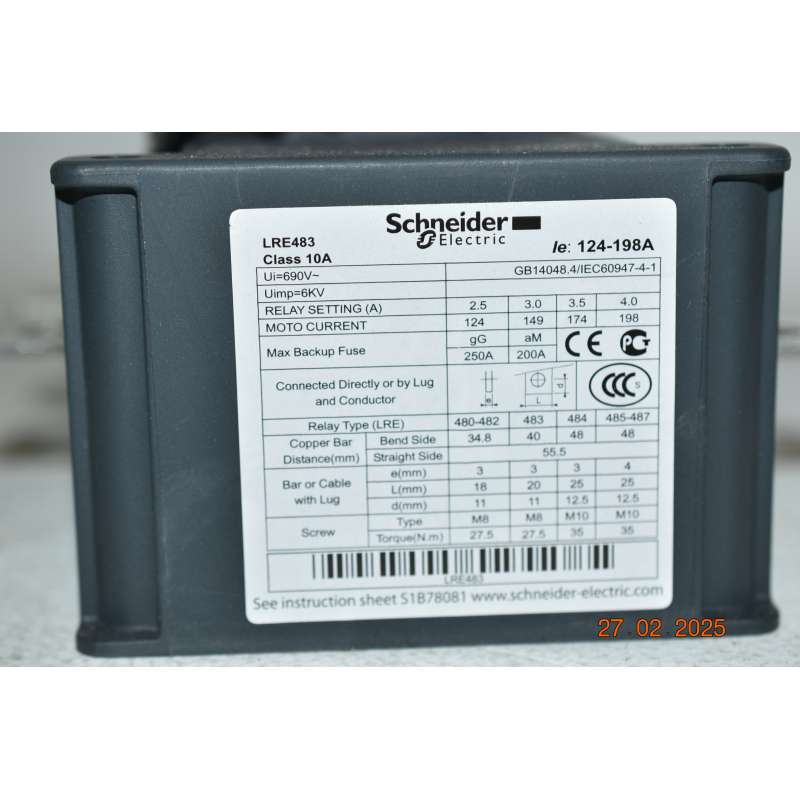

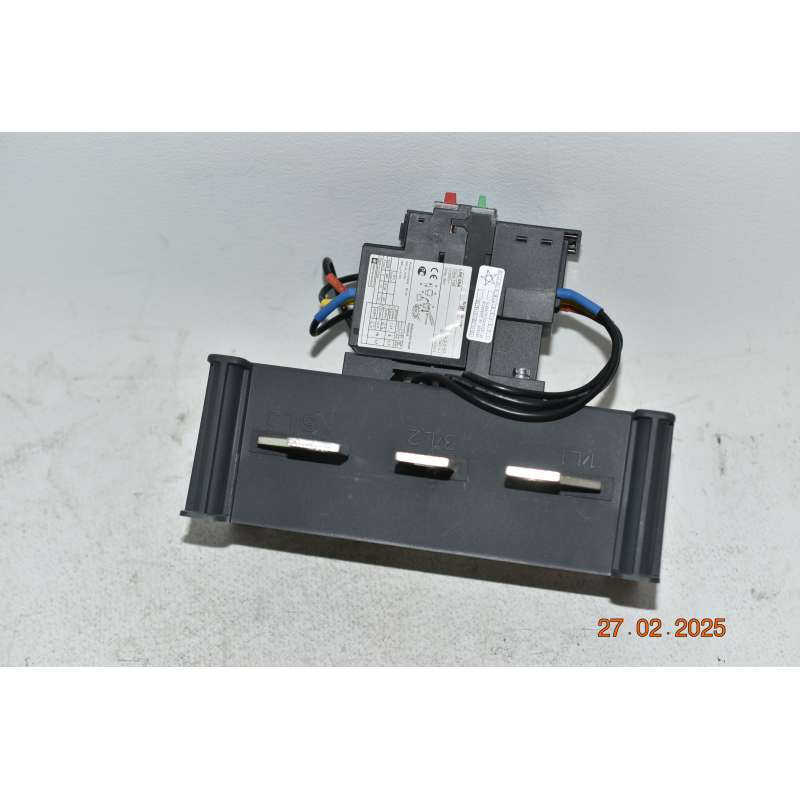

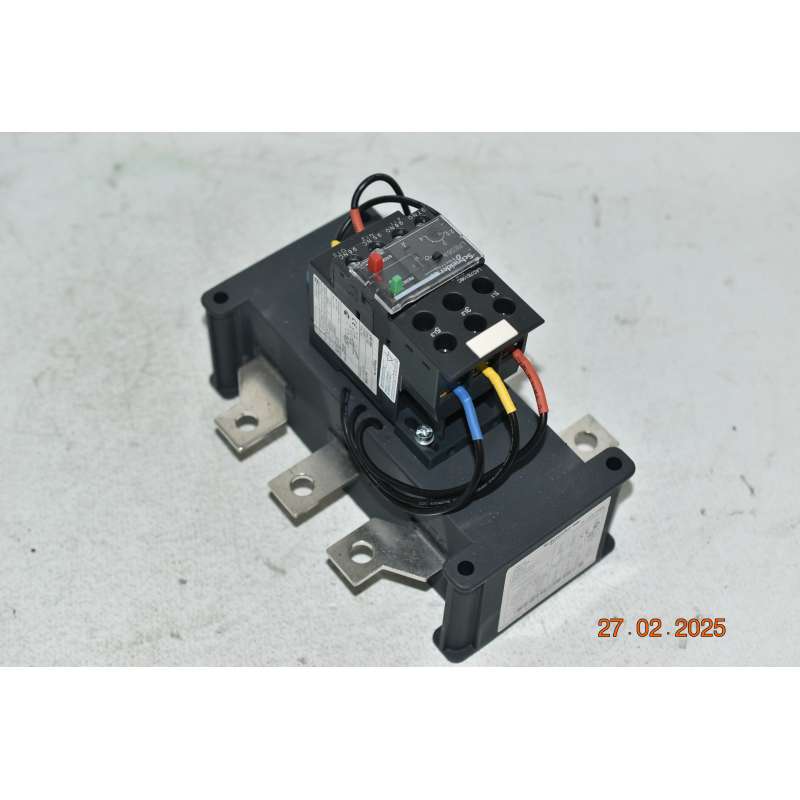

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
