A9R21263 Schneider Interruttore Differenziale iID 2 Poli 63 Amp 30 mA Tipo A

Riferimento: 6186/DB3/DX/Q10

Condizione: Nuovo

50,00 € tasse incl.

10 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore Differenziale
Marca	Schneider Electric

A9R21263 Schneider Interruttore Differenziale iID 2 Poli 63 Amp 30 mA
Tipo A. Acti9 iID è un interruttore a corrente residua (RCCB) modulare e affidabile. È un interruttore 2P con corrente nominale In di 63A, una sensibilità di 30 mA con una classe di protezione di tipo A. Questo prodotto protegge contro le scosse elettriche da contatti diretti o indiretti e da rischi di incendio. Esegue la funzione di scollegamento dei circuiti elettrici in caso di guasto a terra. Il suo indicatore Visitrip esclusivo riduce il tempo di intervento mostrando il dispositivo difettoso con un indicatore meccanico sul lato anteriore. Questo prodotto presenta anche una finestra VisiSafe con una striscia verde sulla leva che indica l'apertura completa dei poli consentendo la manutenzione a valle. Il prodotto è conforme alla norma EN/IEC 61008-1. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 1500 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 10 kA. La durata meccanica arriva fino a 20000 cicli e la durata elettrica arriva fino a 15000 cicli. La tensione di esercizio Ue è da 220VAC a 240 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 6 kV. La frequenza è di 50 Hz o 60 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 4. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 36mm x (H) 91mm x (D) 73,5mm. Il peso è 0,21 kg. Presenta un grado di protezione IP20 (secondo la norma IEC/EN 60529) che passa a IP40 se inserito in un armadio modulare. La temperatura di funzionamento va da -25°C a 60°C. La temperatura di stoccaggio va da -40° C a 85°C.
Caratteristiche:

Presentazione
Gamma	Acti9
Nome Prodotto	Acti9 iID
Tipo Prodotto	Interruttore differenziale puro
Nome Dispositivo	iID
Numero di poli	2P
Posizione neutro	Sinistra
Corrente nominale [In]	63 A
Tipo di rete	CA
Sensibilità differenziale	30 mA
Temporizzazione protezione differenziale	Istantaneo
Tipo di protezione differenziale	Tipo A

Batterie e tempi di funzionamento
Posizione dispositivo nel sistema	Punto di partenza
Frequenza Di Rete	50/60 Hz
Tensione nominale di impiego [Ue]	220...240 V CA 50/60 Hz
Tecnologia di sgancio corrente residua	Indipendente dalla tensione
potere nominale di interruzione e chiusura	Idm 1500 A Im 1500 A
Corrente di cortocircuito nominale condizionale	10 kA
Tensione nominale di isolamento [ui]	500 V CA 50/60 Hz
Tensione nominale di tenuta ad impulso [uimp]	6 kV
Corrente di picco	250 A
segnalazione posizione contatti	Si
Tipo di controllo	Leva
Installazione	Aggancio
Supporto Di Montaggio	Guida DIN
Passo 9 mm	4
Altezza	91 mm
Larghezza	36 mm
Profondità	73,5 mm
peso prodotto	0,21 kg
Colore	Bianco
Durata meccanica	20000 cicli
durata elettrica	AC-1: 15000 cicli
Descrizione opzioni bloccaggio	Dispositivo a lucchetto
Connessioni - morsetti	Morsetto singolo parte superiore o inferiore1…35 mm² rigido Morsetto singolo parte superiore o inferiore1…25 mm² flessibile Morsetto singolo parte superiore o inferiore1…25 mm² Flessibile con ghiera
Lunghezza spelatura fili	14 mm per parte superiore o inferiore connection
Coppia di serraggio	3,5 Nm parte superiore o inferiore

Ambiente
Norme Di Riferimento	CEI EN 61008-1
Grado di protezione IP	3 barre di collegamento conforme aCEI 60529 IP40 (Contenitore modulare) conforme aCEI 60529
Grado di inquinamento	3
Compatibilità elettromagnetica	Tenuta a impulso 8/20 µs, 250 A conforme a CEI EN 61008-1
Temperatura Ambiente	-25…60 °C
Temperatura Di Stoccaggio	-40…85 °C

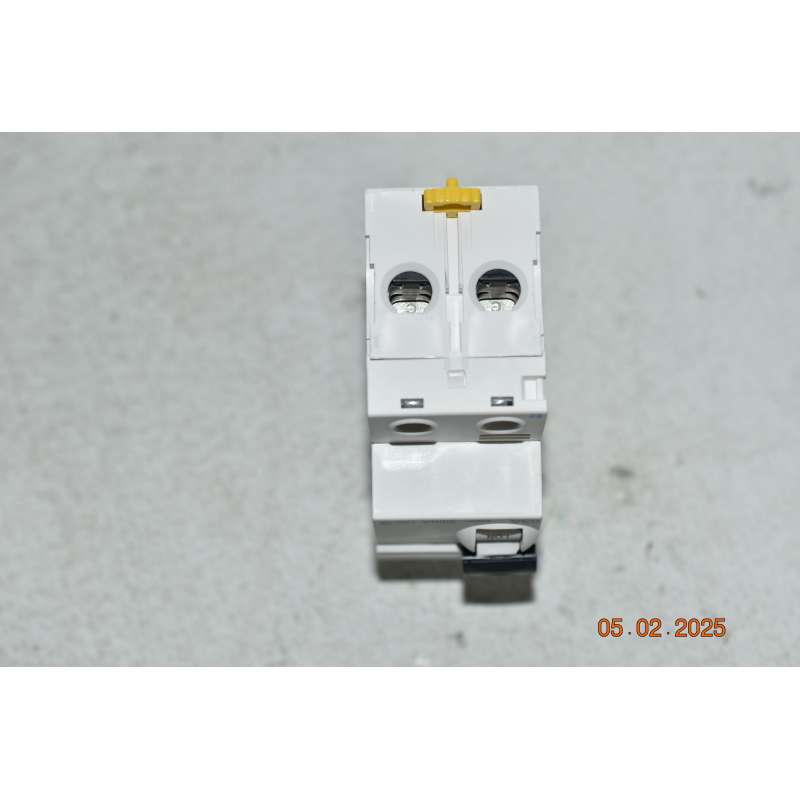

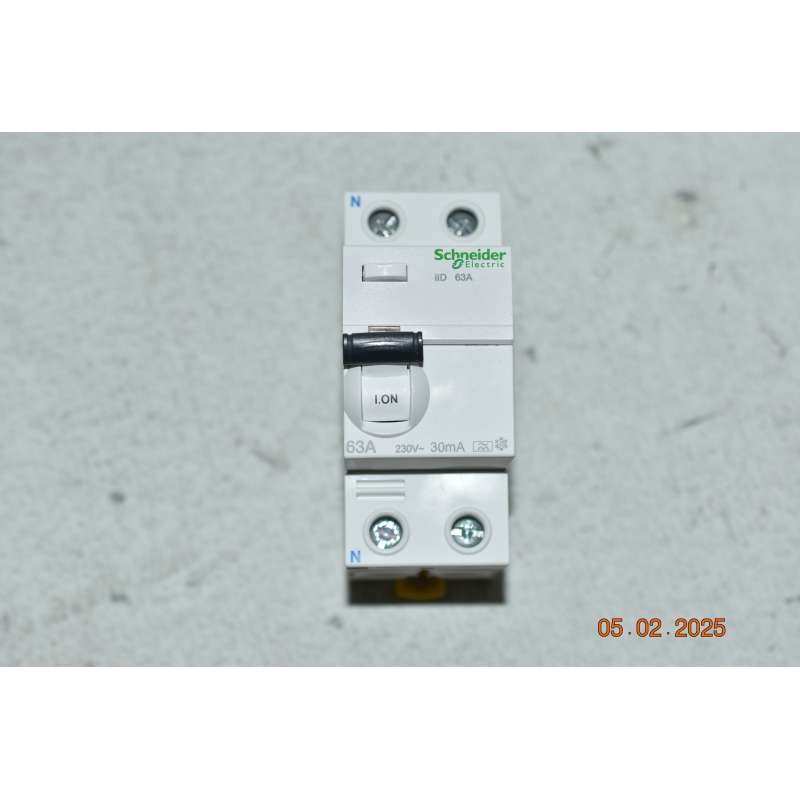

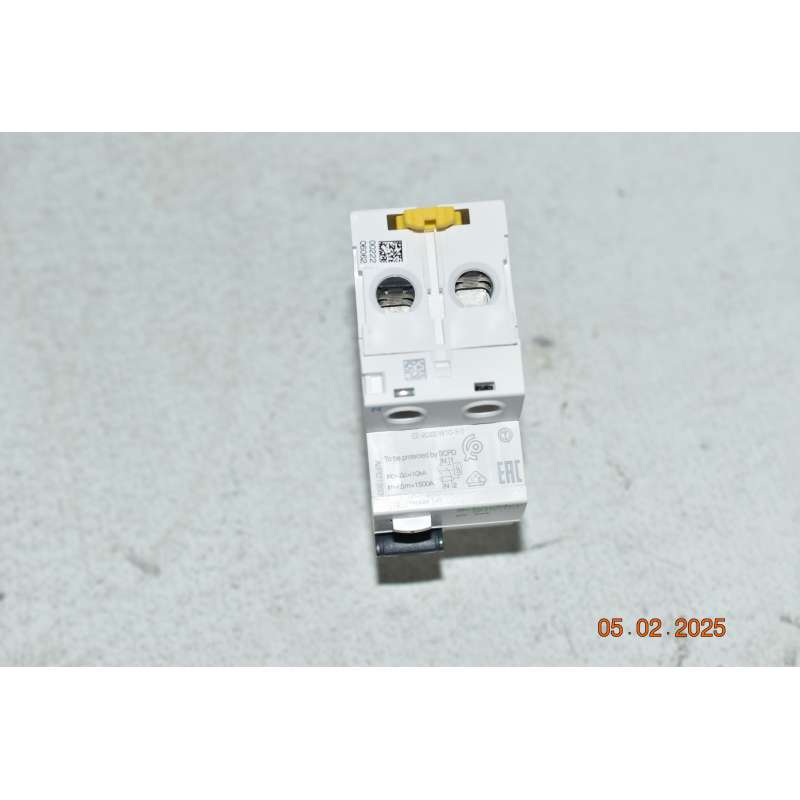

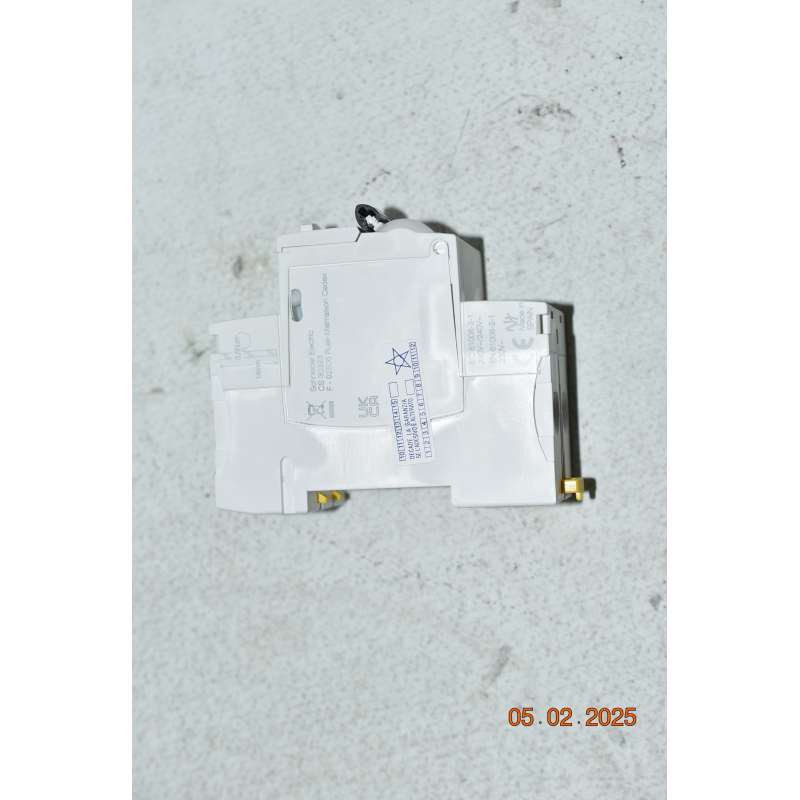

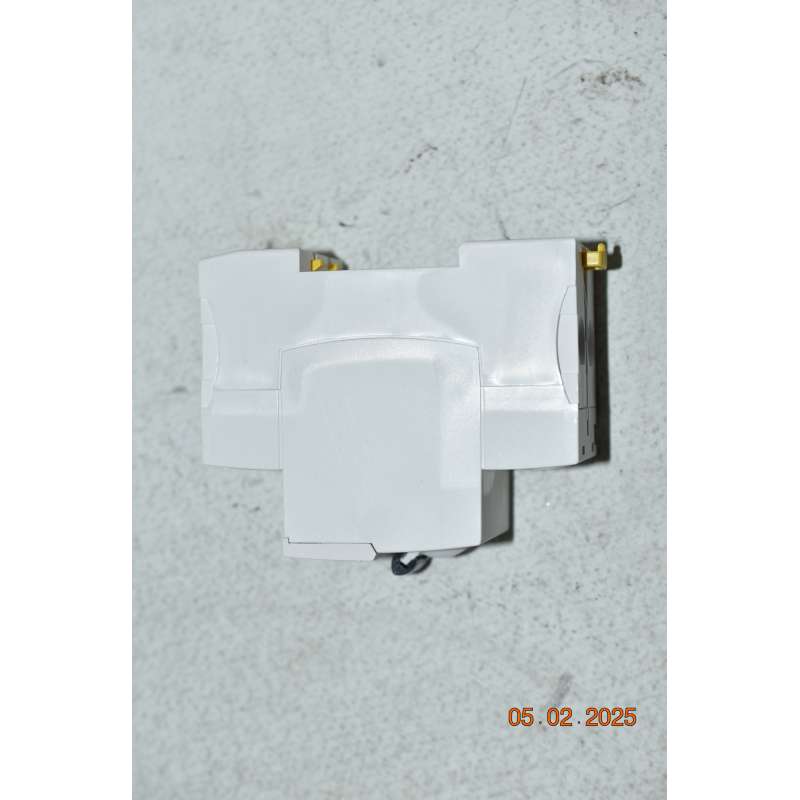

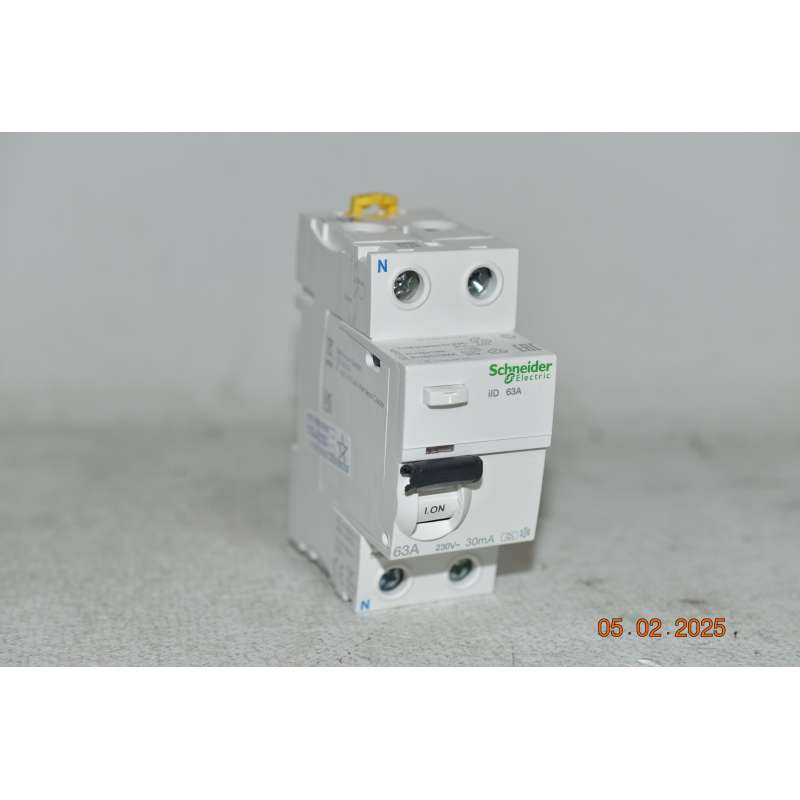

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
