A9Y80625 Schneider Blocco Differenziale Vigi iC40 1P+N 25Amp 30mA Tipo A

Riferimento: 6167/BC2/SX/Q0

Condizione: Nuovo

70,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	differenziale
Marca	Schneider Electric

A9Y80625 Schneider Blocco Differenziale Vigi iC40 1P+N 25Amp 30mA Tipo A
Acti9 Vigi iC40 è un dispositivo modulare addizionale a corrente residua. È un 1P+N e la corrente nominale è 25 A. La classe di protezione da dispersione a terra è di tipo A con sensibilità di 30 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Una finestra VisiTrip è qui per indicare uno scatto per guasto mediante un indicatore meccanico rosso sul lato anteriore. Questo prodotto è conforme alla norma IEC/EN 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli. La resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio nominale Ue è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN. Larghezza in passi da 9 mm è 2. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 36 mm x (L) 95 mm x (P) 74 mm. Il peso è 90 g. Il grado di protezione è IP20 e IP40 in un armadio. La temperatura di esercizio è compresa -25°C e 60°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
Caratteristiche:

Presentazione
Gamma	Acti9
Nome Prodotto	Acti9 Vigi iC40
Tipo Prodotto	Dispositivi add-on di corrente residua
Nome Dispositivo	Vigi iC40
Compatibilità Gamma	Acti9 iC40
Numero di poli	1P + N
Posizione neutro	Sinistra
Corrente nominale [In]	25 A
Tipo di rete	CA
Sensibilità differenziale	30 mA
Temporizzazione protezione differenziale	Istantaneo
Tipo di protezione differenziale	Tipo A
Norme Di Riferimento	CEI EN 61009-2-1
Certificazioni Prodotto	EAC
Marchi qualità	IMQ OVE

Batterie e tempi di funzionamento
Posizione dispositivo nel sistema	Punto di partenza
Frequenza Di Rete	50/60 Hz
Tensione nominale di impiego [ue]	400 V CA 50/60 Hz
Tecnologia di sgancio corrente residua	Indipendente dalla tensione
Tensione nominale di isolamento [ui]	400 V CA 50/60 Hz conforme a CEI EN 61009-2-1
Tensione nominale di tenuta ad impulso [uimp]	4 kV conforme a CEI EN 61009-2-1
Segnalazione locale	Fault indication
Installazione	Aggancio
Supporto Di Montaggio	Guida DIN
collegamento elettrico al magnetotermico	Tramite viti
Passo 9 mm	2
Altezza	95 mm
Larghezza	36 mm
Profondità	74 mm
peso prodotto	90 g
Colore	Bianco
Durata meccanica	20000 cicli
durata elettrica	10000 cicli
Connessioni - morsetti	Morsetto a gabbia parte inferiore1…16 mm² rigido Morsetto a gabbia parte inferiore1…10 mm² flessibile
Lunghezza spelatura fili	14 mm per parte inferiore connection
Coppia di serraggio	2 Nm parte inferiore

Ambiente
Grado di protezione IP	3 barre di collegamento conforme aCEI 60529 IP40 (Contenitore modulare) conforme aCEI 60529
Grado di inquinamento	3 conforme a CEI EN 61009-2-1
Umidità relativa	95 % a 55 °C
Altitudine Di Funzionamento	2000 m
Temperatura Ambiente	-25…60 °C
Temperatura Di Stoccaggio	-40…85 °C

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	4,300 cm
Confezione 1: larghezza	8,500 cm
Confezione 1: profondità	11,500 cm
Confezione 1: peso	122,000 g

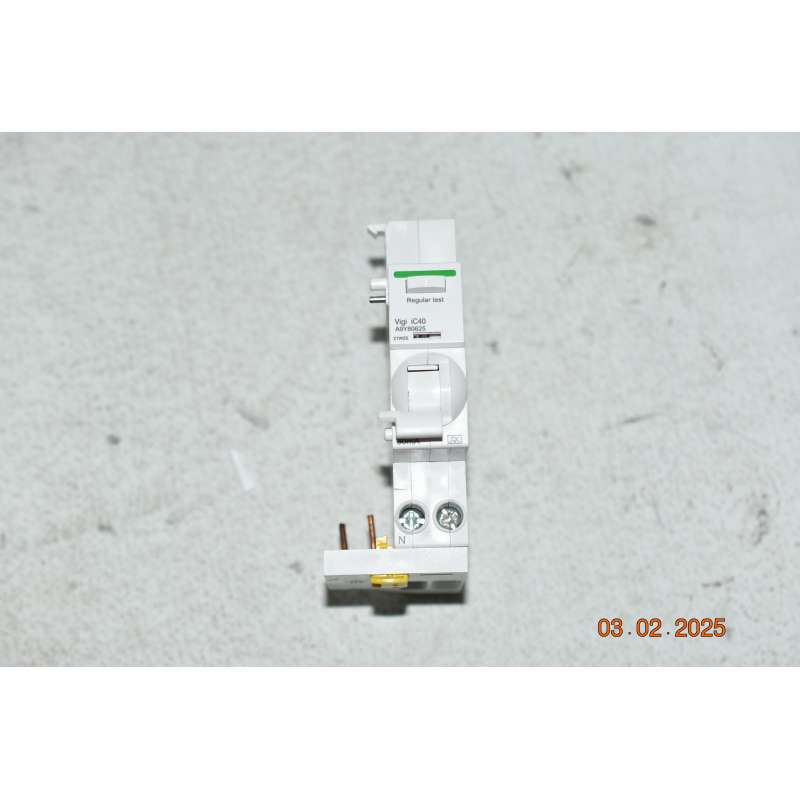

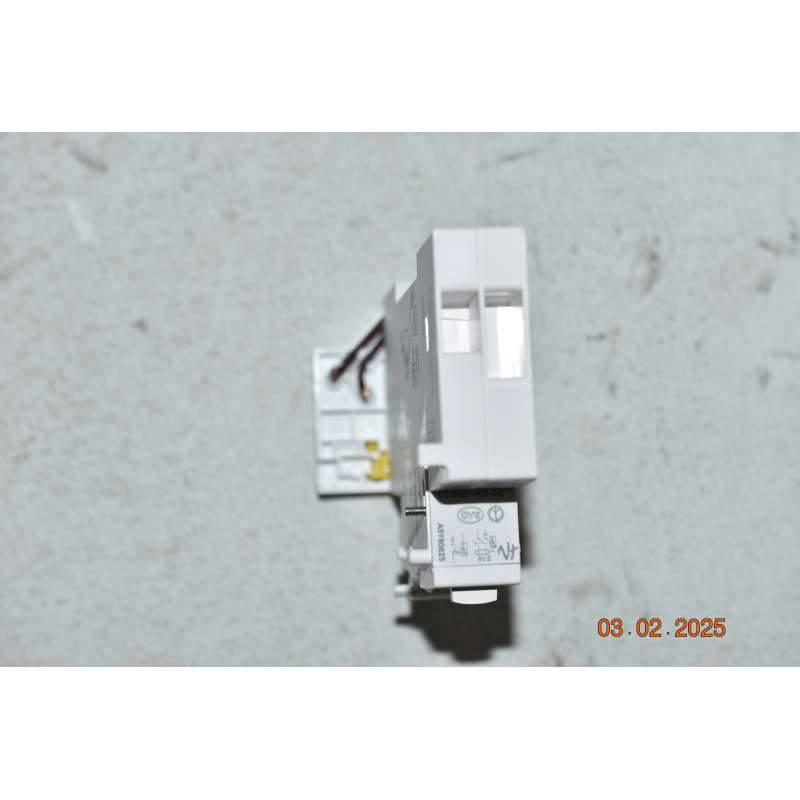

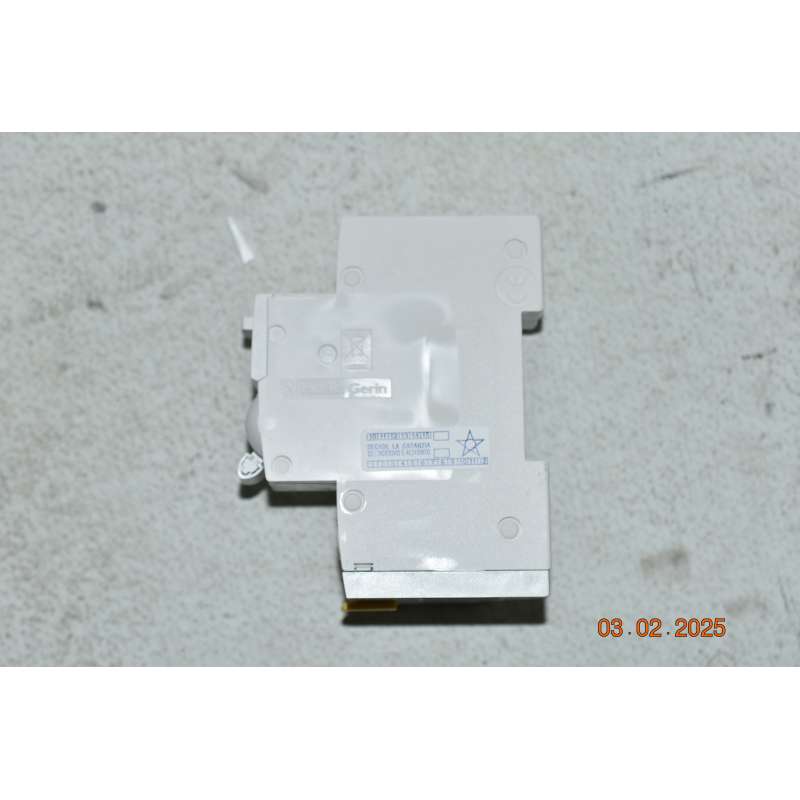

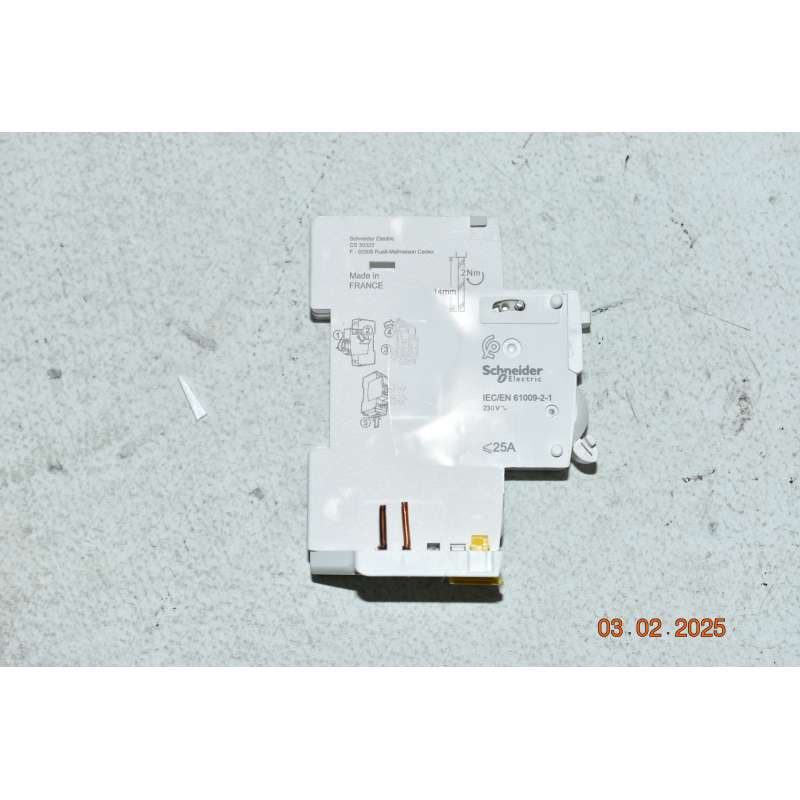

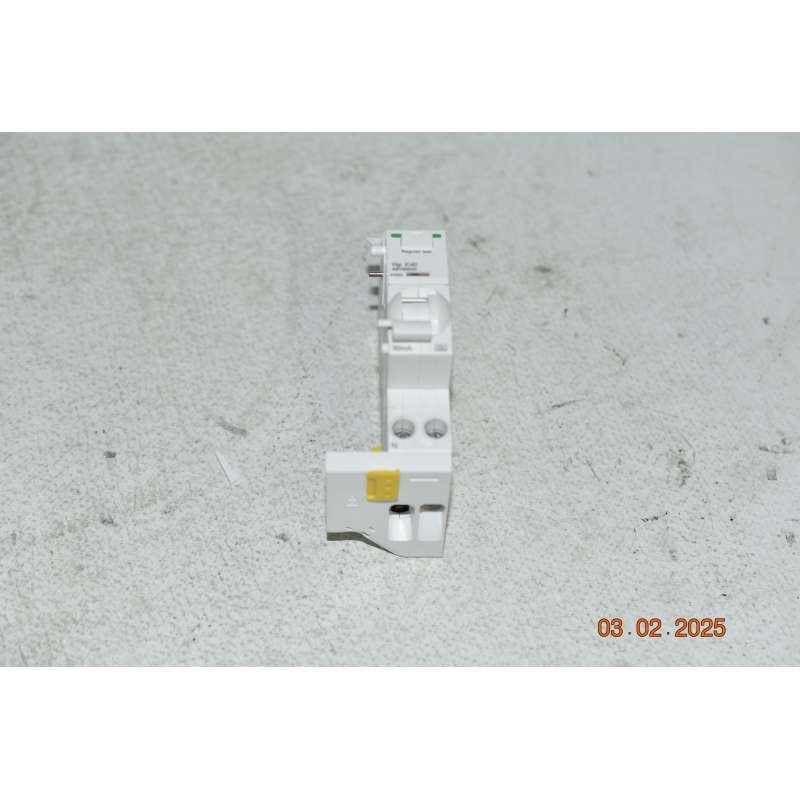

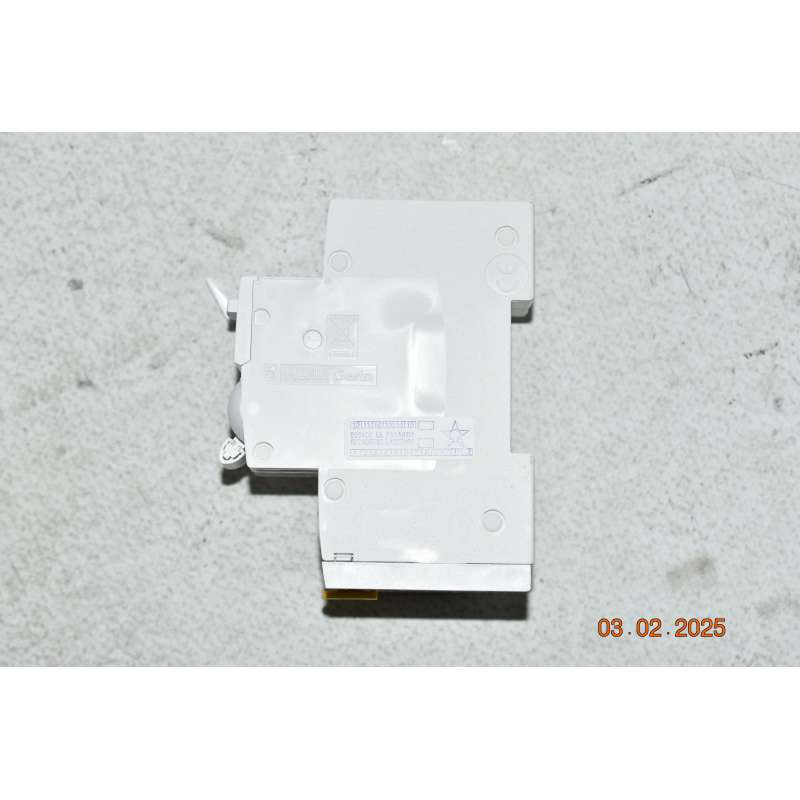

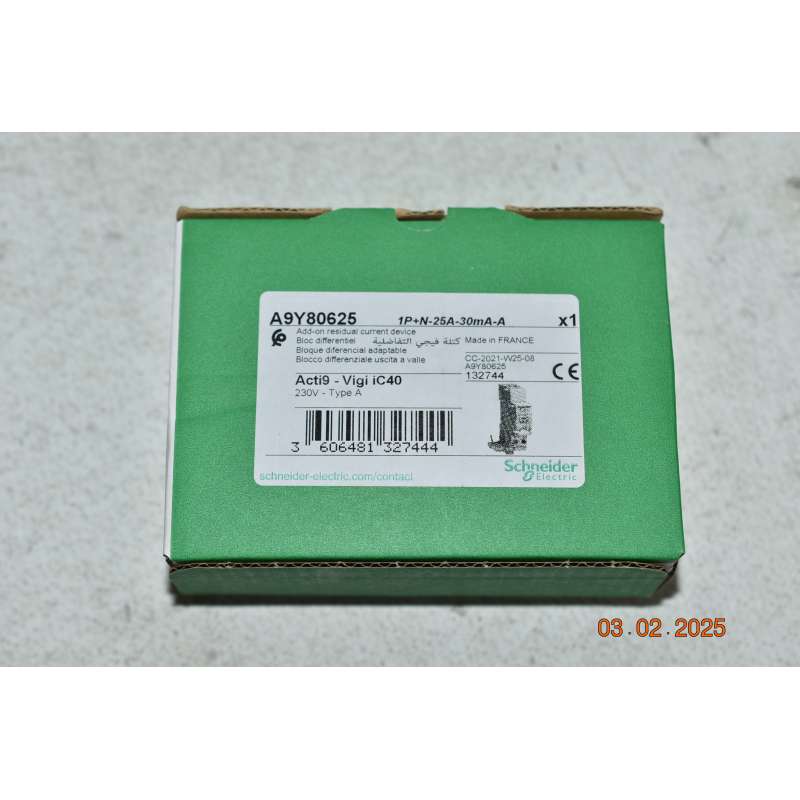

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
