Schneider A9Y70625 Blocco Differenziale Vigi ICG40 1P+N 25A 30 mA Tipo A

Riferimento: 5886/BB2/DX

Condizione: Nuovo (Altro)

50,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore Differenziale

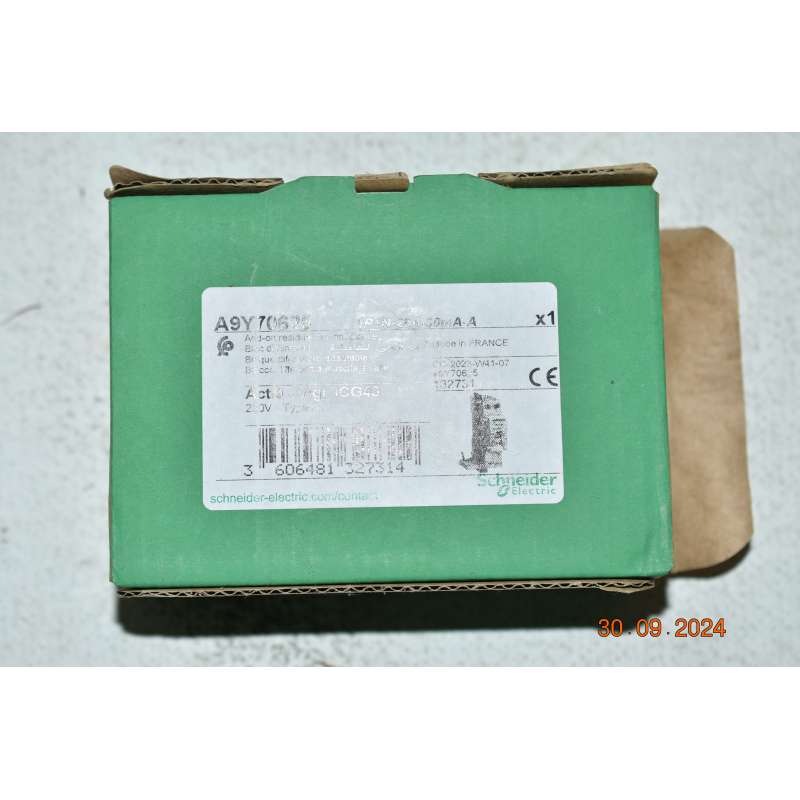

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

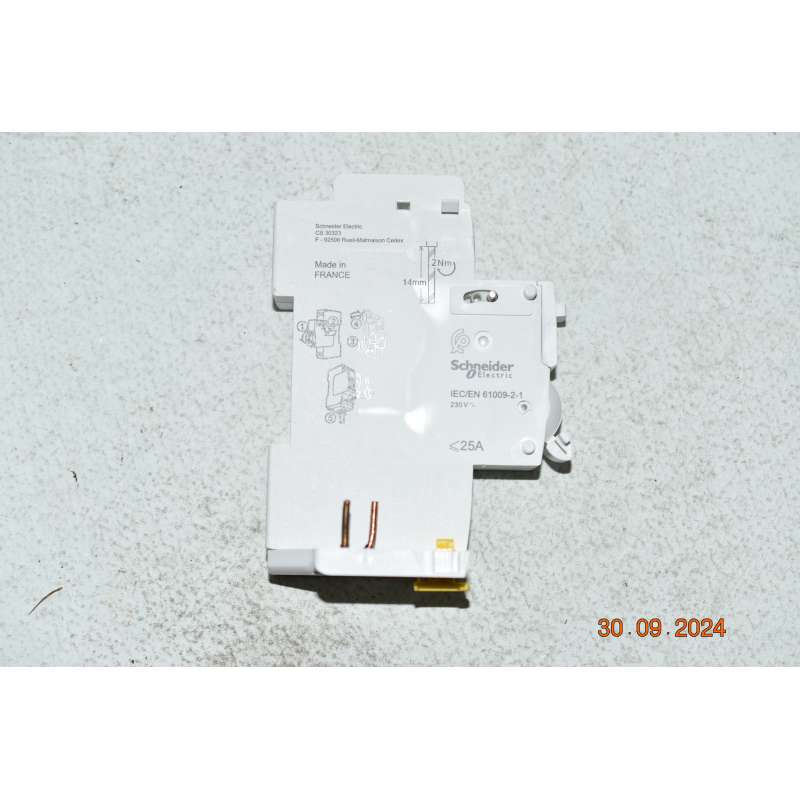

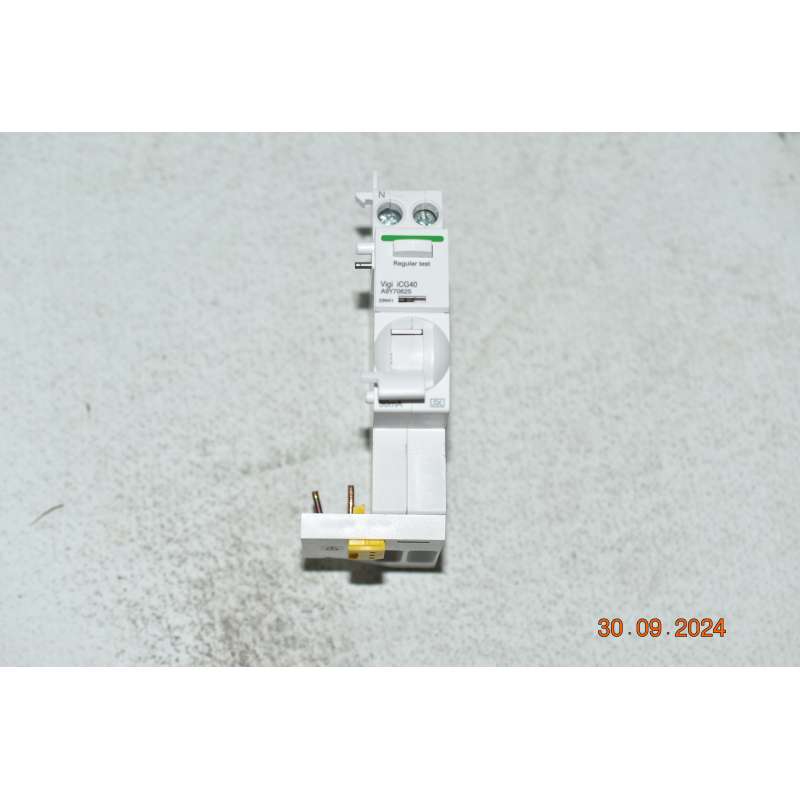

Schneider A9Y70625 Blocco Differenziale Vigi ICG40 1P+N 25A 30 mA Tipo A
Acti9 Vigi iCG40 è un dispositivo modulare addizionale a corrente residua. È un 1P+N e la corrente nominale è 25 A. La classe di protezione da dispersione a terra è di tipo A con sensibilità di 30 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Una finestra VisiTrip è qui per indicare uno scatto per guasto mediante un indicatore meccanico rosso sul lato anteriore. Questo prodotto è conforme alla norma IEC/EN 61009-2-1. La resistenza elettrica arriva fino a 10000 cicli. La resistenza meccanica arriva fino a 20000 cicli. La tensione di esercizio nominale Ue è 230 V AC. La tensione nominale di isolamento Ui è 400 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN. Larghezza in passi da 9 mm è 2. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 36 mm x (H) 102,5 mm x (D) 74mm. Il peso è 90 g. Il grado di protezione è IP20 e IP40 in un armadio. La temperatura di esercizio è compresa -25°C e 60°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
Caratteristiche:

Gamma	Acti9
Tipo prodotto	Dispositivi add-on di corrente residua
Nome dispositivo	Vigi iCG40
Compatibilità gamma	Acti9 Acti9 iC40
Numero di poli	1P + N
Posizione neutro	Sinistra
Corrente nominale [In]	25 A
Tipo di rete	CA
Sensibilità differenziale	30 mA
Temporizzazione protezione differenziale	Istantaneo
Tipo di protezione differenziale	Tipo A
Certificazioni prodotto	CE
Marchi qualità	IMQ

Caratteristiche tecniche
Posizione dispositivo nel sistema	Ingresso gruppo
Frequenza di rete	50/60 Hz
Tensione nominale di impiego [ue]	230 V CA 50/60 Hz
Tecnologia di sgancio corrente residua	Indipendente dalla tensione
Tensione nominale di isolamento [ui]	400 V CA 50/60 Hz conforme a CEI EN 61009-2-1
Tensione nominale di tenuta ad impulso [uimp]	4 kV conforme a CEI EN 61009-2-1
Segnalazione locale	Fault indication
Installazione	Aggancio
Installazione	Guida DIN
collegamento elettrico al magnetotermico	Tramite viti
Passo 9 mm	2
altezza	102,5 mm
larghezza	36 mm
Profondità	74 mm
Peso netto	90 g
Colore	Bianco
Durata meccanica	20000 cicli
durata elettrica	10000 cicli
Connessioni - morsetti	Morsetto a gabbia parte superiore1…16 mm² rigido Morsetto a gabbia parte superiore1…10 mm² flessibile
Lunghezza spelatura fili	14 mm per parte superiore connection
Coppia di serraggio	2 Nm parte superiore

Ambiente
Norme di riferimento	CEI EN 61009-2-1
Grado di protezione IP	IP20 conforme aIEC 60529 IP40 (Contenitore modulare) conforme aIEC 60529
Grado di inquinamento	3 conforme a CEI EN 61009-2-1
Umidità relativa	95 % a 55 °C
Altitudine di funzionamento	2000 m
Temperatura ambiente	-25…60 °C
Temperatura di stoccaggio	-40…85 °C
