TM221M16R Schneider Modicon Controllore M221 16 I/O

Riferimento: 7106/BH2/SX/Q1

Condizione: Nuovo

200,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Modulo di communicazione
Marca	Schneider Electric

TM221M16R Schneider Modicon Controllore M221 16 I/O

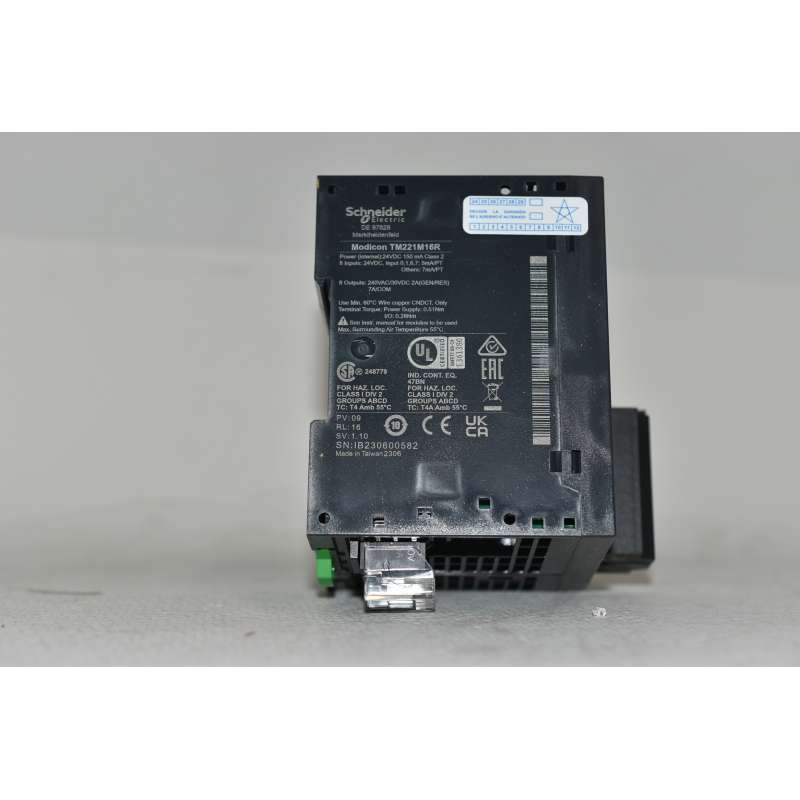

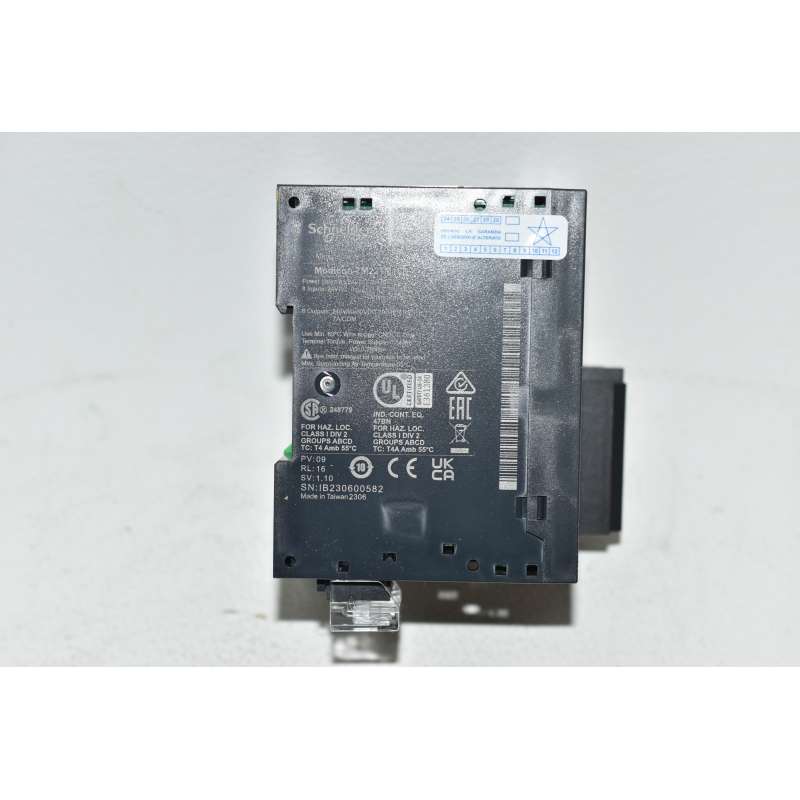

Seriale:IB230600582
Descrizione:
Il prodotto fa parte della gamma Modicon M221, un'offerta di controllori logici programmabili per architetture cablate. Il controllore logico fornisce 8 ingressi digitali e 8 uscite relè con una risoluzione in ingresso a 10 bit, uscita a relè normalmente aperto. È un controllore logico Modicon con una tensione nominale di alimentazione di 24V DC, una tensione di uscita da 5V a 125V DC, da 5V a 250V AC e una corrente di uscita da 2A con logica di ingresso dissipatore o sorgente. Il prodotto richiede un'installazione minima e offre una grande versatilità. Le connessioni integrate sono porta USB con connettore mini USB B 2,0, collegamento seriale non isolato serial 1 con connettore RJ45 e interfaccia RS485 e collegamento seriale non isolato serial 2 con connettore RJ45 e interfaccia RS232/RS485. È un controllore Modicon M221 con una frequenza di rete di 50/60 Hz, RAM da 256KB per le variabili interne, applicazioni utente e RAM dati, memoria flash integrata di 256KB e memoria su scheda SD da 2 Gb. Il prodotto è classificato IP20. Dimensioni: 70 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza). Peso: 0,264 kg. Il prodotto è certificato CE, IACS e10, RCM, ABS, LR, DNV-GL, CSA, EAC e CULus. È conforme alle norme EN/IEC 60664-1, EN/IEC 61131-2 e EN/IEC 61010-2-201. Supporta il montaggio su guida DIN. Ottieni prestazioni eccellenti aumentando al tempo stesso la redditività con Modicon M221 grazie alla programmazione macchina intuitiva con SoMachine Basic, applicazioni pronte per l'uso e blocchi di funzione.
Caratteristiche:

Gamma Prodotto	Modicon M221
Tipo Prodotto	Controllore logico
Tensione nominale di alimentazione [Us]	24 V DC
numero ingressi digitali	8, ingresso digitale conforme a IEC 61131-2 Tipo 1
numero ingresso analogico	2 a 0...10 V
Tipo uscita digitale	Relè normalmente aperto
numero uscite digitali	8 relè
tensione uscita digitale	5...125 V DC 5...250 V CA
corrente uscita digitale	2:00 AM

Caratteristiche tecniche
numero I/O digitali	16
numero di moduli I/O di espansione	7 (locale architettura I/O) 14 (remota architettura I/O)
Limiti tensione alimentazione	20,4…28,8 V
Picchi di corrente	35 A
potenza assorbita in W	22,5 W a 24 V (con numero max moduli espansione I/O) 3,6 W a 24 V (senza modulo espansione I/O)
corrente uscita di alimentazione	0,52 A 5 V per expansion bus 0,46 A 24 V per expansion bus
logica ingresso digitale	Pozzo o sorgente (positivo/negativo)
Tensione ingresso digitale	24 V
Tipo tensione ingresso digitale	CC
risoluzione ingresso analogico	10 bit
valore LSB	10 mV
tempo di conversione	1 ms per channel + 1 controller cycle time ingresso analogico
sovraccarico ammesso su ingressi	+/- 30 V DC per 5 min (massimo) per ingresso analogico +/- 13 V DC (permanente) per ingresso analogico
Stato tensione 1 garantito	>= 15 V per ingresso
Stato tensione 0 garantito	<= 5 V per ingresso
corrente ingresso digitale	7 mA per ingresso discreto 5 mA per ingresso rapido
impedenza d'ingresso	100 kOhm per ingresso analogico 3.4 kOhm per ingresso 4,9 kOhm per ingresso rapido
tempo di risposta	35 µs turn-off, I2...I5 terminali per ingresso 10 ms turn-on per uscita 10 ms turn-off per uscita 5 µs turn-on, I0, I1, I6, I7 terminali per ingresso rapido 35 µs turn-on, altri terminali terminali per ingresso 5 µs turn-off, I0, I1, I6, I7 terminali per ingresso rapido 100 µs turn-off, altri terminali terminali per ingresso
tempo filtraggio configurabile	0 ms per ingresso 3 ms per ingresso 12 ms per ingresso
limiti tensione uscita	125 V DC 277 V CA
corrente per uscita comune	7 A
errore precisione assoluta	+/-1% del fondo scala per ingresso analogico
durata elettrica	100000 cicli AC-12, 120 V, 240 VA, resistivo 100000 cicli AC-12, 240 V, 480 VA, resistivo 300000 cicli AC-12, 120 V, 80 VA, resistivo 300000 cicli AC-12, 240 V, 160 VA, resistivo 100000 cicli AC-15, cos phi = 0,35, 120 V, 60 VA, induttivo 100000 cicli AC-15, cos phi = 0,35, 240 V, 120 VA, induttivo 300000 cicli AC-15, cos phi = 0,35, 120 V, 18 VA, induttivo 300000 cicli AC-15, cos phi = 0,35, 240 V, 36 VA, induttivo 100000 cicli AC-14, cos phi = 0,7, 120 V, 120 VA, induttivo 100000 cicli AC-14, cos phi = 0,7, 240 V, 240 VA, induttivo 300000 cicli AC-14, cos phi = 0,7, 120 V, 36 VA, induttivo 300000 cicli AC-14, cos phi = 0,7, 240 V, 72 VA, induttivo 100000 cicli DC-12, 24 V, 48 W, resistivo 300000 cicli DC-12, 24 V, 16 W, resistivo 100000 cicli DC-13, 24 V, 24 W, induttivo (L/R = 7 ms) 300000 cicli DC-13, 24 V, 7,2 W, induttivo (L/R = 7 ms)
frequenza di commutazione	20 switching operations/minute con carico massimo
durata meccanica	20000000 cicli per uscita relè
carico minimo	1 mA a 5 V DC per uscita relè
tipo di protezione	Senza protezione a 5 A
tempo di reset	1 s
capacità memoria	256 kB per user application and data RAM con 10000 istruzioni 256 kB per internal variables RAM
backup dati	256 kB memoria Flash integrata per backup of application and data
Unità di salvataggio dati	2 GB Scheda SD (opzionale)
tipo di batteria	BR2032 or CR2032X litio non-ricaricabile
tempo di backup	1 anno a 25 °C (mediante interruzione dell'alimentazione)
tempo di esecuzione per 1Kistruzione	0,3 ms per evento e task periodico 0,7 ms per Altre istruzioni
tempo di esecuzione per istruzione	0,2 µs Booleano
tempo esatto per attività evento	60 µs response time
struttura applicazione	1 attività master a ruota libera/ciclica configurabile 1 cyclic auxiliary task 8 interrupt tasks
massima dimensione aree oggetti	255 %TM timers 8000 %MW memory words 255 %C counters 512 %M memory bits 512 %KW constant words
Orologio in tempo reale	Con
deriva del clock	<=30 s/mese a 25 °C
loop di regolazione	Regolatore PID regolabile up to 14 simultaneous loops
numero ingresso conteggio	4 fast input (HSC mode) a 100 kHz 32 bit
counter function	Impulso/direzione A/B Monofase
tipo di connessione integrata	Porta USB con mini B USB 2.0 connettore Collegamento seriale non isolato seriale 1 con RJ45 connettore e RS485 Collegamento seriale non isolato seriale 2 con RJ45 connettore e RS232/RS485
alimentazione	(seriale 1)alimentazione collegamento seriale: 5 V, <200 mA
Velocità di trasmissione	1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 15 m per RS485 1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 3 m per RS232 480 Mbit/s per USB
protocollo porta comunicazione	Porta USB: USB protocollo - SoMachine-Network Collegamento seriale non isolato: Modbus protocollo master/slave - RTU/ASCII o SoMachine-Network
Servizio di comunicazione	Modbus slave Modbus master
segnalazione locale	1 LED (verde) for PWR 1 LED (verde) for RUN 1 LED (rosso) for errore del modulo (ERR) 1 LED (verde) for Accesso SD card (SD) 1 LED (rosso) for BAT 1 LED (verde) for SL1 1 LED (verde) for SL2 1 LED per via (verde) for stato I/O
Collegamento elettrico	morsettiera, 3 terminali per connettere l'alimentazione 24 V CC connettore, 4 terminali for analogue inputs Mini B USB 2.0 connettore per un terminale di programmazione morsettiera vite estraibile, 10 terminali for inputs morsettiera vite estraibile, 11 terminali for outputs
lunghezza massima del cavo tra i dispositivi	Cavo schermato: <10 m per ingresso rapido Cavo non schermato: <30 m per uscita Cavo non schermato: <30 m per ingresso digitale Cavo non schermato: <1 m per ingresso analogico
isolamento	Tra ingresso e logica interna a 500 V CA Tra ingresso rapido e logica interna a 500 V CA Non isolato tra gli ingressi Tra uscita e logica interna a 500 V CA Between output groups a 500 V CA Non-insulated between analogue input and internal logic Non-insulated between analogue inputs
Marcatura	CE
Supporto di montaggio	Top hat type TH35-15 rail conforme a IEC 60715 Top hat type TH35-7.5 rail conforme a IEC 60715 piastra o pannello con kit di fissaggio
altezza	90 mm
profondità	70 mm
larghezza	70 mm
peso prodotto	0,264 kg

Ambiente
Norme Di Riferimento	IEC 61131-2 UL 508 CAN/CSA C22.2 No. 213 IACS E10 ANSI/ISA 12-12-01
Certificazioni Prodotto	DNV-GL ABS LR cULus RCM EAC CE UKCA cULus HazLoc
Caratteristiche Ambientali	Ordinary and hazardous location
Resistenza alle scariche elettrostatiche	8 kV in aria conforme a IEC 61000-4-2 4 kV su contatto conforme a IEC 61000-4-2
resistenza ai campi elettromagnetici	10 V/m 80 MHz...1 GHz conforme a IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz conforme a IEC 61000-4-3 1 V/m 2...2,7 GHz conforme a IEC 61000-4-3
resistenza ai campi magnetici	30 A/m 50/60 Hz conforme a IEC 61000-4-8
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4 (linea di alimentazione) 2 kV conforme a IEC 61000-4-4 (uscita relè) 1 kV conforme a IEC 61000-4-4 (I/O) 1 kV conforme a IEC 61000-4-4 (Ethernet line) 1 kV conforme a IEC 61000-4-4 (collegamento seriale)
resistenza alle sovratensioni	2 kV power lines (AC) modo comune conforme a IEC 61000-4-5 2 kV uscita relè modo comune conforme a IEC 61000-4-5 1 kV I/O modo comune conforme a IEC 61000-4-5 1 kV cavo schermato modo comune conforme a IEC 61000-4-5 0,5 kV Linea di alimentazione (DC) modo differenziale conforme a IEC 61000-4-5 1 kV power lines (AC) modo differenziale conforme a IEC 61000-4-5 1 kV uscita relè modo differenziale conforme a IEC 61000-4-5 0,5 kV Linea di alimentazione (DC) modo comune conforme a IEC 61000-4-5
resistenza ai disturbi condotti, indotti da campi a radiofrequenza	10 V 0,15...80 MHz conforme a IEC 61000-4-6 3 V 0,1...80 MHz conforme a Marine specification (LR, ABS, DNV, GL) 10 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforme a Marine specification (LR, ABS, DNV, GL)
emissione elettromagnetica	Emissione condotte 79 dBμV/m QP/66 dBμV/m AV ( power lines (AC)) a 0,15…0,5 MHz conforme a IEC 55011 Emissione condotte 73 dBμV/m QP/60 dBμV/m AV ( power lines (AC)) a 0,5…300 MHz conforme a IEC 55011 Emissione condotte 120...69 dBµV/m QP ( linea di alimentazione) a 10…150 kHz conforme a IEC 55011 Emissione condotte 63 dBμV/m QP ( linea di alimentazione) a 1,5…30 MHz conforme a IEC 55011 Emissioni irradiate 40 dBμV/m QP classe A ( 10 m) a 30…230 MHz conforme a IEC 55011 Emissione condotte 79...63 dBμV/m QP ( linea di alimentazione) a 150…1500 kHz conforme a IEC 55011 Emissioni irradiate 47 dBμV/m QP classe A ( 10 m) a 200…1000 MHz conforme a IEC 55011
Immunità alle microinterruzioni	10 ms
temperatura ambiente di funzionamento	-10…55 °C (installazione orizzontale) -10…35 °C (installazione verticale)
Temperatura Di Stoccaggio	-25…70 °C
Umidità relativa	10…95 %, senza condensa (in funzionamento) 10…95 %, senza condensa (in stoccaggio)
Grado Di Protezione Ip	IP20 con copertura di protezione montata
Grado di inquinamento	<= 2
Altitudine Di Funzionamento	EasyPact Solar MCCB
Altitudine di stoccaggio	0…3000 m
resistenza alle vibrazioni	3,5 mm a 5…8,4 Hz su Guida simmetrica 3,5 mm a 5…8,4 Hz su montaggio pannello 1 gn a 8,4…150 Hz su Guida simmetrica 1 gn a 8,4…150 Hz su montaggio pannello
Resistenza agli shock	98 m/s² per 11 ms

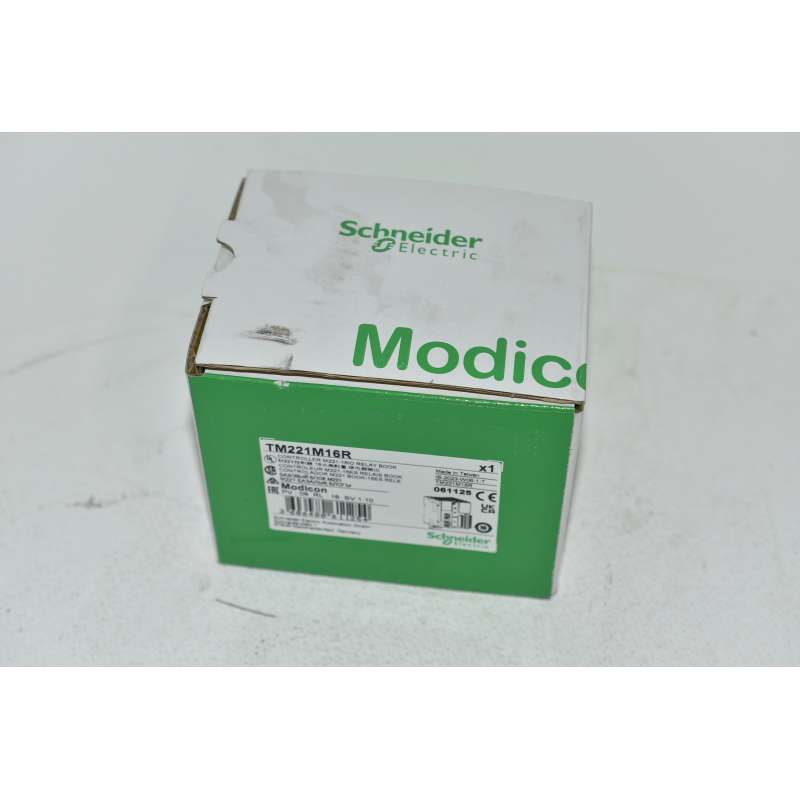

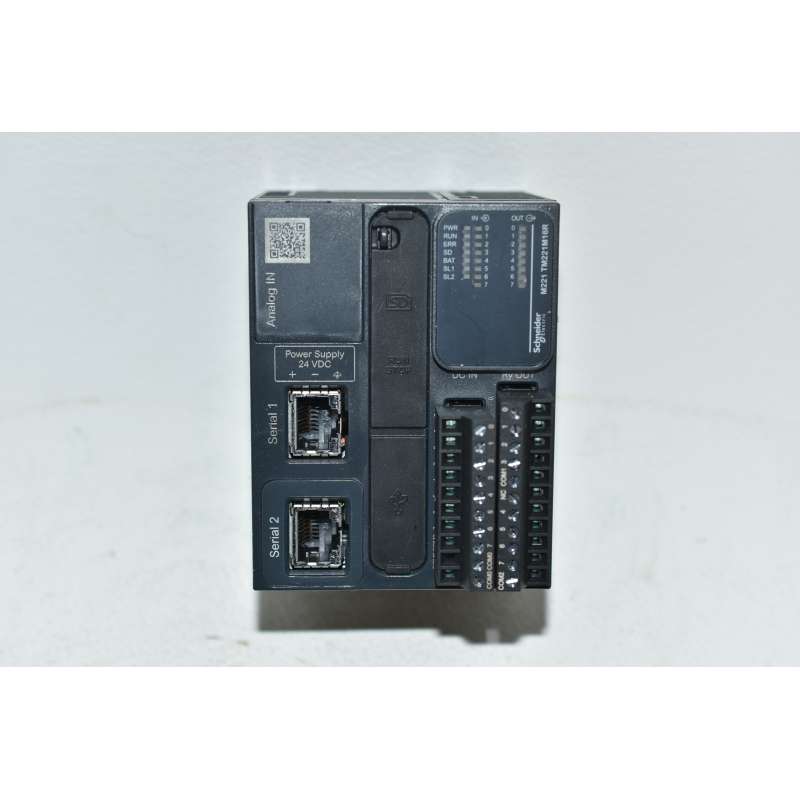

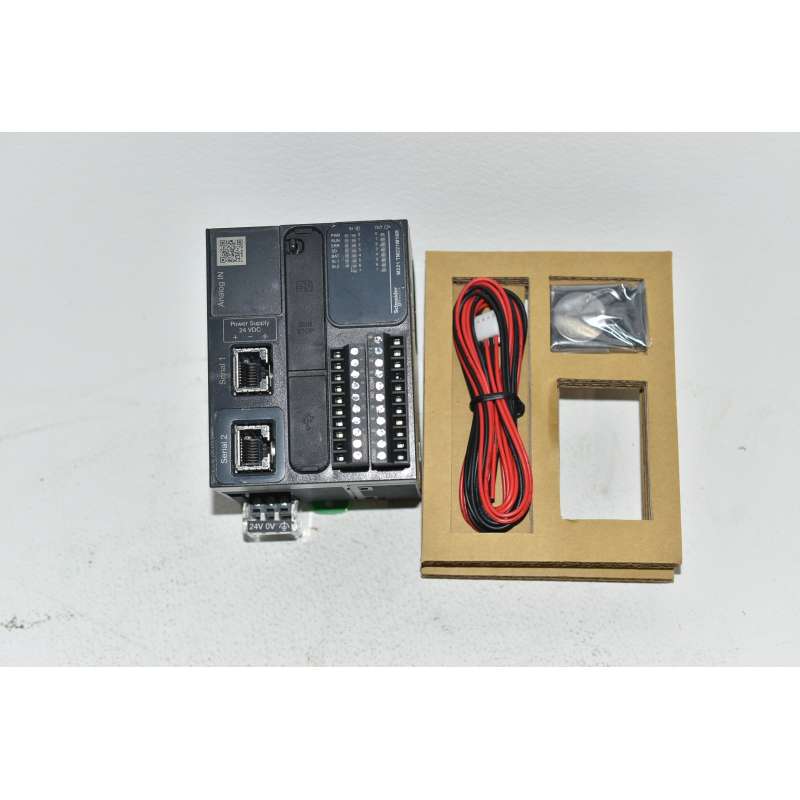

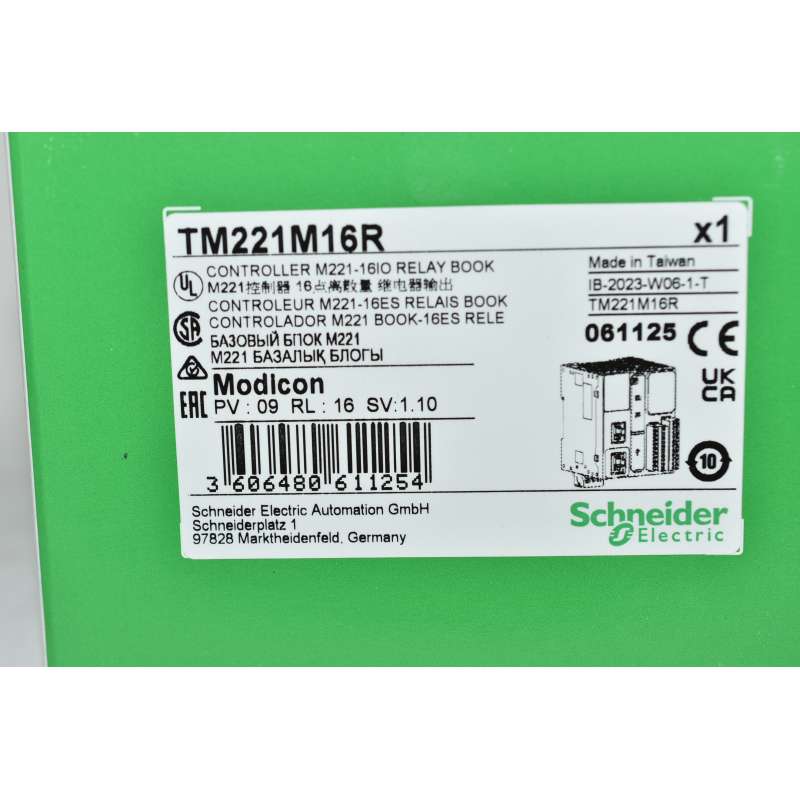

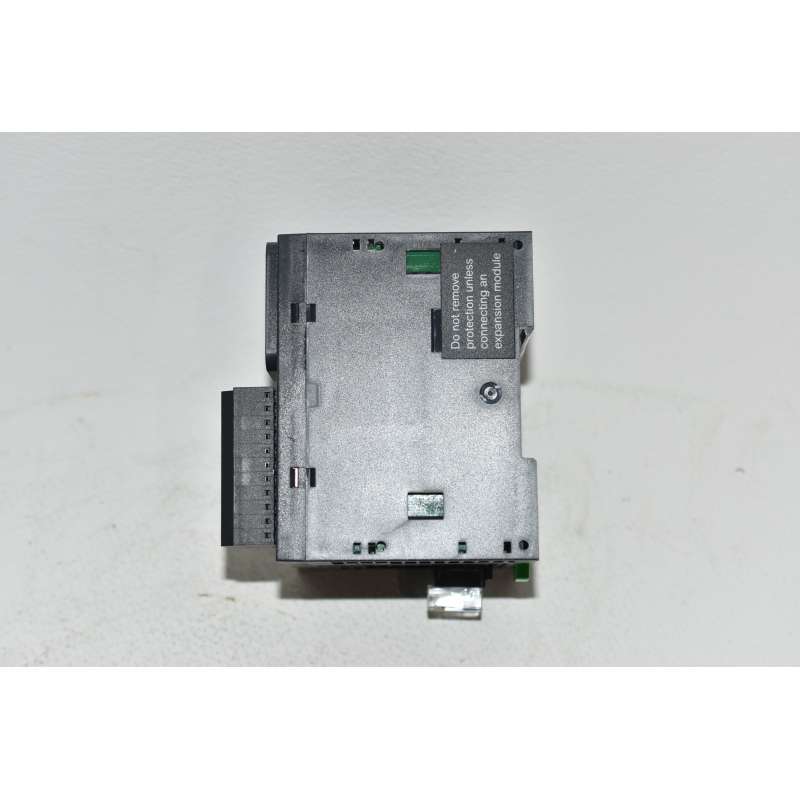

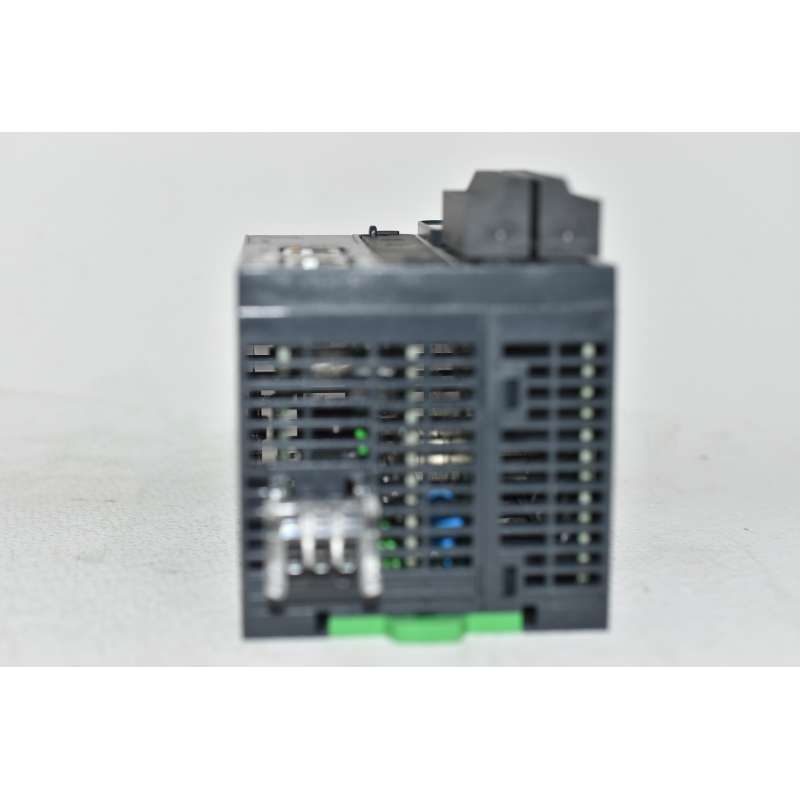

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
