HTB1C0DM9LP Schneider Pro-Face Unità HTB Slave CANopen 24 Vdc PLC

Riferimento: 6239/DG2/DX/Q0

Condizione: Nuovo

500,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	PLC
Marca	Schneider Electric

HTB1C0DM9LP Pro-Face Unità HTB Slava CANopen 24 Vdc PLC
Seriale:21213609455
Caratteristiche:

Specifiche comuni

No. di Moduli EX collegabili	Fino a 7 unità per HTB
Tensione di ingresso	DC24V
Tensione nominale	Da 20,4 CC a 26,4 V (inclusa l'ondulazione)
Consumo energetico	19W (Modulo di comunicazione con (max.) 7 moduli EX.)
Configurazione dell'installazione	Fissaggio tramite guida DIN da 35 mm
Peso	185 g [0,4 libbre] max. (solo unità)

Specifiche di ingresso

Punti di input	12 punti con linea comune
Tipo di input	Ingresso sorgente/sink
Corrente di ingresso nominale	5mA/ ingresso (DC24V) (I0, I1, I6, I7) 7mA/ ingresso (DC24V) (da I2 a I5, da I8 a I11)
Impedenza di ingresso	5,0 kΩ (I0, I1, I6, I7) 3,4 kΩ (da I2 a I5, da I8 a I11)
Tempo di ritardo in ingresso	35μs + valore del filtro (I0, I1, I6, I7) 40μs + valore del filtro (da I2 a I5, da I8 a I11) 45μs + valore del filtro (I0, I1, I6, I7) 150μs + valore del filtro (da I2 a I5, da I8 a I11)
Metodo di isolamento	Circuito interno: fotoaccoppiatore isolato (protezione di isolamento messa a AC500V rms) Tra i terminali di ingresso: non isolato

Specifiche di uscita (Q0 , Q1)

Punti di output	2 punti
Tipo di output	Uscita sorgente
Progettazione comune	2 punti/ 1comune
Corrente di carico massima	1A per linea comune
Caduta di tensione (su tensione)	DC1V (max.) (tensione tra COM e terminali di uscita quando l'uscita è attiva)
Tempo di ritardo in uscita	5μs (max.) 5μs (max.)
Metodo di isolamento	Tra il terminale di uscita e il circuito interno: fotoaccoppiatore isolato (protezione di isolamento fino a AC500 V rms) Tra i terminali di uscita: non isolato

Specifiche di uscita (da Q2 a Q7)

Punti di output	6 punti
Tipo di output	Uscita relè
Progettazione comune	COM1: 3, NO contatti COM2: 2, NO contatti COM3: 1, NO contatti
Corrente di carico massima	2 A per uscita, 8 A per linea comune
Tempo di ritardo in uscita	10 ms (max.) (tempo di rimbalzo non incluso) 5 ms (max.) (tempo di rimbalzo non incluso)
Metodo di isolamento	Tra l'uscita e il circuito interno: AC1500Vrms, 1 min Tra l'uscita e i terminali (COM): AC750Vrms, 1 min

Punti di uscita6 puntiTipo di uscitaUscita relèDesign comuneCOM1: 3, contatti
NA COM2: 2, contatti
NA COM3: 1, contatti NAConcorrente di carico massima2 A per uscita, 8 A per linea comuneTempo di ritardo dell'uscita10 ms (max.) (tempo di rimbalzo non incluso)
5 ms (max.) (tempo di rimbalzo non incluso) Metodo di isolamento Tra l'uscita e il circuito interno: AC1500Vrms, 1min
Tra l'uscita e i terminali (COM): AC750Vrms, 1min

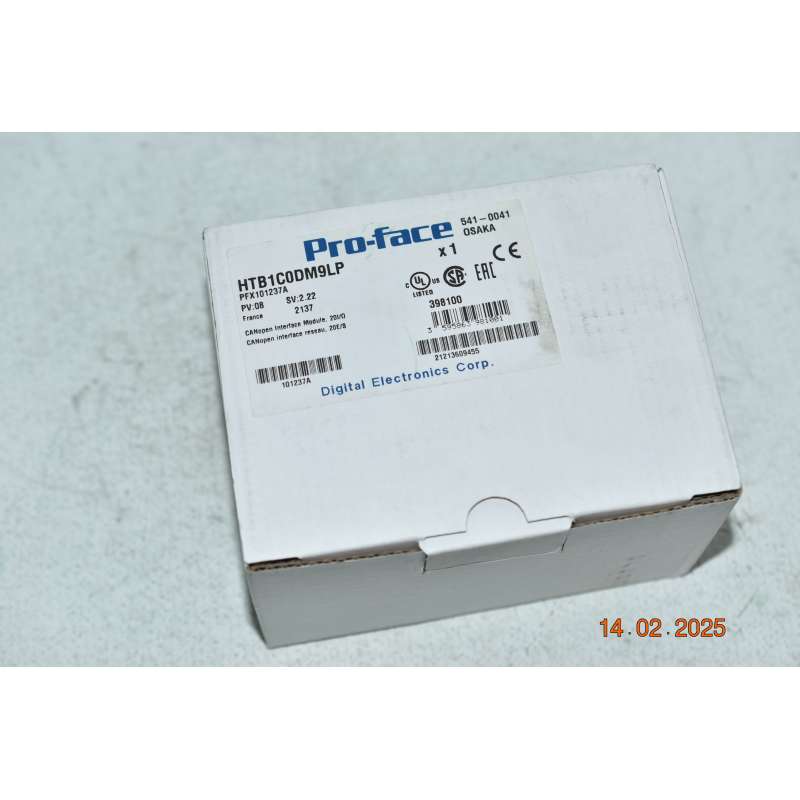

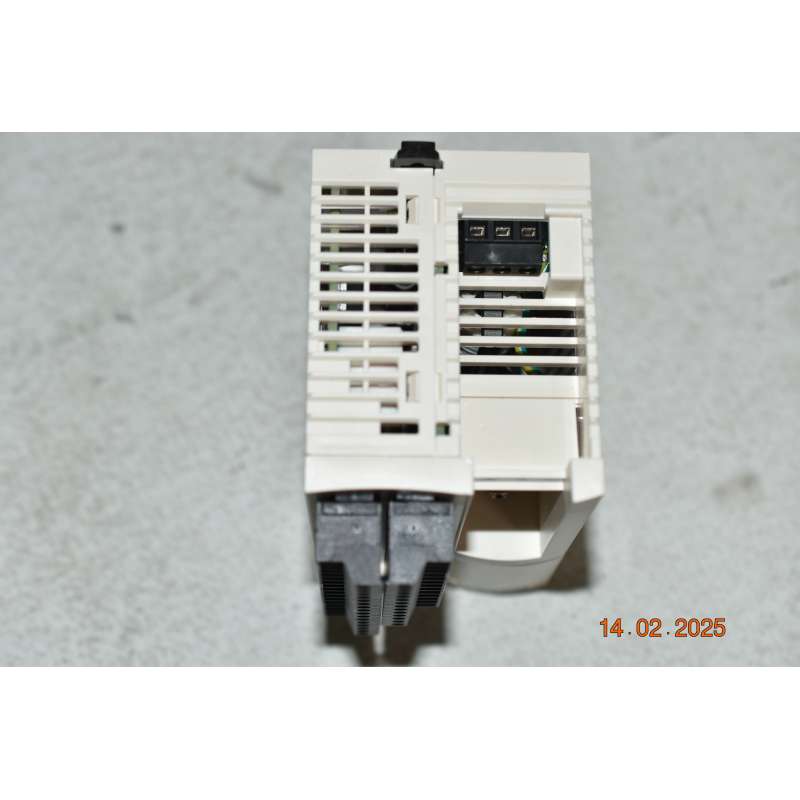

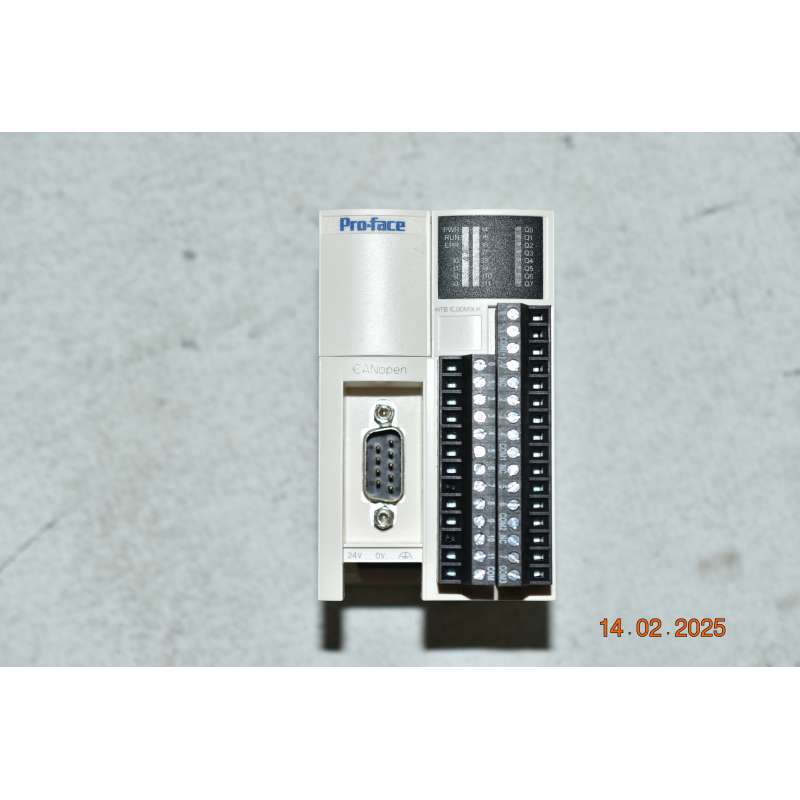

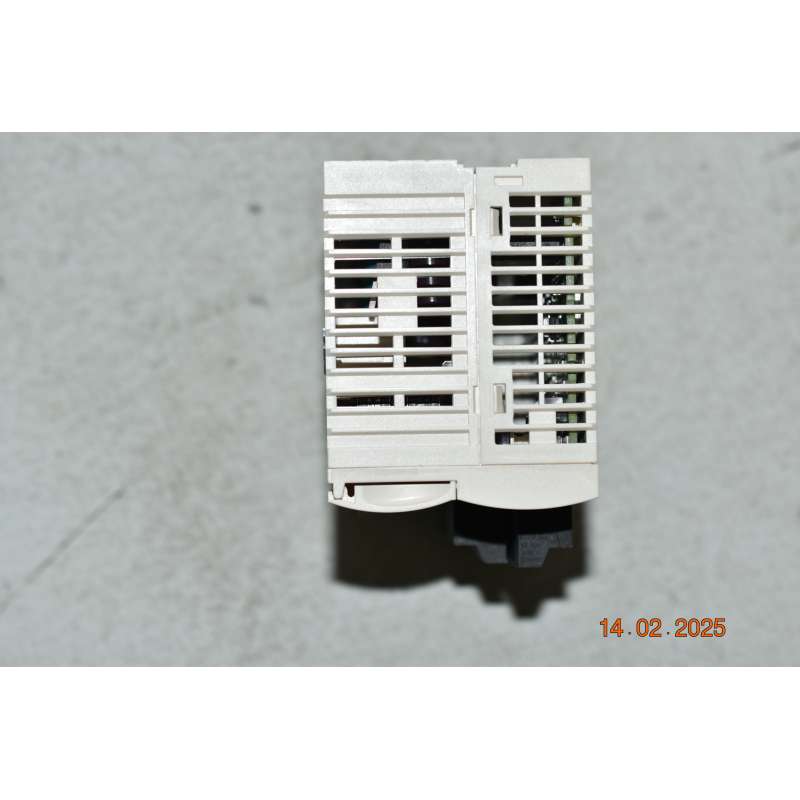

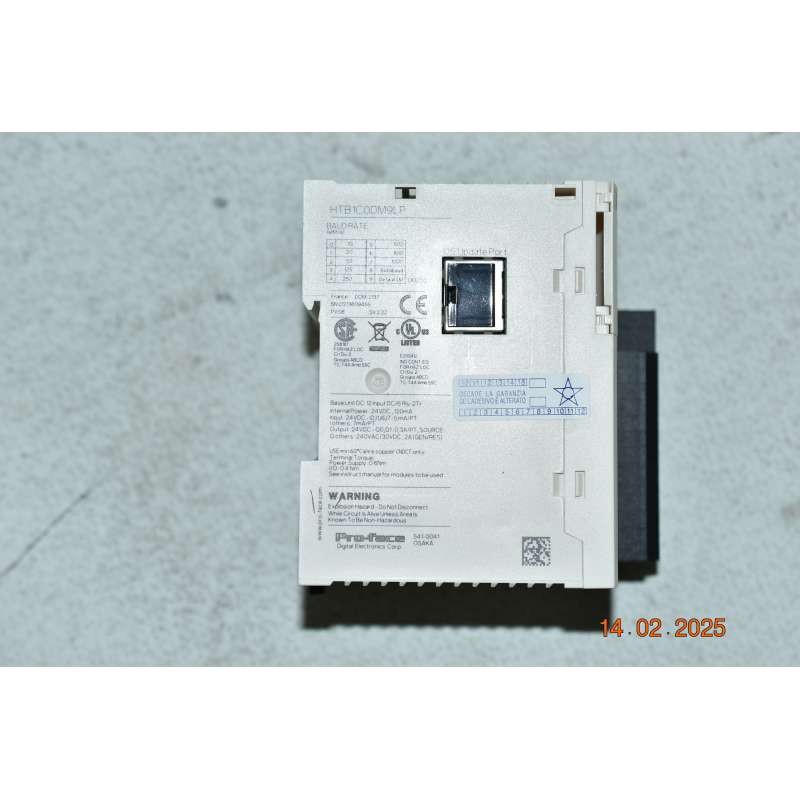

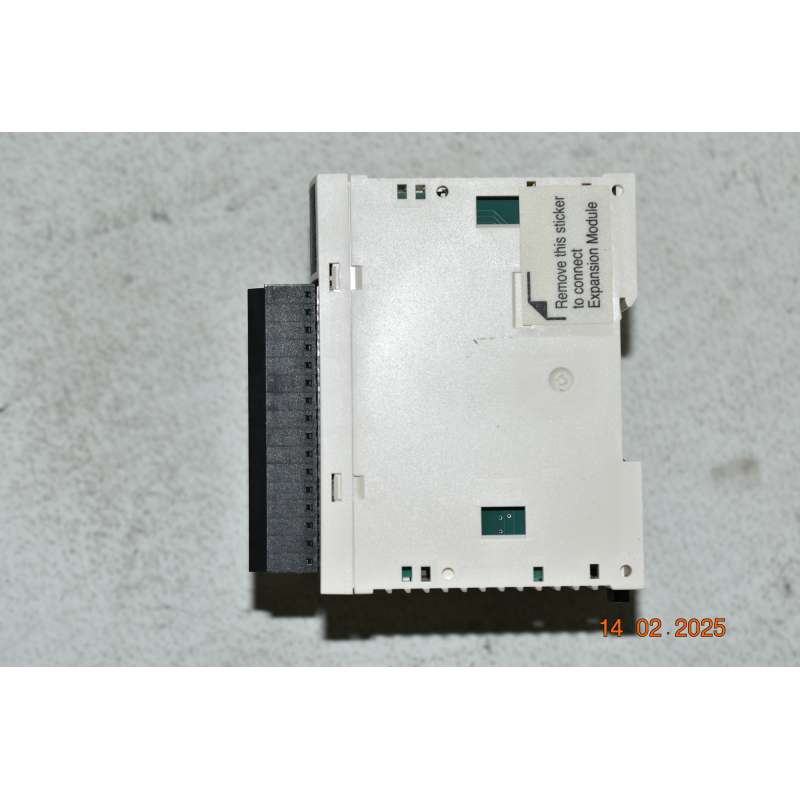

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
