TM258LF42DT4LSO Schneider Base Compatta M258-42 I/O-24Vcc-CANopen

Riferimento: 6154DC2/SX/Q1

Condizione: Nuovo (Altro)

799,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Controllore
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

TM258LF42DT4LSO Schneider Base Compatta M258-CTRL Eth/Can/SL/2PCI/42DIO/4AI/S-24Vcc
Seriale AD870168496

Il prodotto fa parte della gamma Modicon M258, un'offerta di controllori logici per costruttori di macchine ad alte prestazioni. È dotato di 42 I/O logici, è alimentato a 24V DC, include 5 porte di comunicazione, 1 collegamento seriale RS232/RS485, 1 porta di programmazione USB mini-B, 1 porta di trasferimento del programma USB di tipo A, 1 porta Ethernet e 1 porta CANopen. Viene fornito con moduli I/O con una morsettiera rimovibile con leva di blocco e una morsettiera che mostra gli stati I/O, e un modulo di alimentazione con morsettiera rimovibile e leva di blocco. Il controllore integra una CPU performante (22ns/inst), diverse porte di comunicazione come Ethernet e CANopen master e funzioni integrate avanzate come registrazione dati, WebServer e server FTP. I tipo di logica di ingresso digitale sono dissipatore per ingressi rapidi, dissipatore per ingressi regolari e sorgente per ingressi logici. Il tipo di logica di uscita digitale è sorgente. Presenta isolamento tra i canali a 500 Vrms e la logica interna; non presenta isolamento tra i canali. Supporta una memoria flash da 128MB e una RAM interna da 64MB. Il prodotto è classificato IP20. Dimensioni: 175 mm (larghezza) x 85 mm (profondità) x 99 mm (altezza). Peso: 0,55 kg. È adatto per applicazioni di controllo di macchinari generici, per il trasporto e il confezionamento. Il prodotto è certificato CE, GOST-R CSA, C-Tick e CULus. È conforme alle norme IEC 61131-2, CSA C22.2 N.213, CSA C22.2 N.142 e UL 508. La capacità dei controllore logici M258 può essere ampliata con l'offerta del modulo di espansione Modicon TM5. Il controllore è inoltre dotato di una leva di blocco per il montaggio/smontaggio su guida DIN simmetrica. Compatti e completamente espandibili, sono progettati per i costruttori di macchine (OEM) e offrono soluzioni performanti in termini di controllo della velocità, conteggio ad alta velocità, reti di movimento e comunicazione.
Caratteristiche:

Presentazione
Gamma Prodotto	Modicon M258
Tipo Prodotto	Controllore logico
Prodotto Per Applicazioni Specifiche	-
numero I/O digitali	42
numero uscite digitali	12 uscita 4 uscita rapida

Batterie e tempi di funzionamento
numero ingressi digitali	10 per ingresso rapido 12 per ingresso 4 per regular input
logica ingresso digitale	Pozzo per ingresso rapido Pozzo per regular input Sorgente per ingresso
Tensione ingresso digitale	24 V
Tipo tensione ingresso digitale	CC
Stato tensione 1 garantito	>= 15 V per ingresso rapido >= 15 V per uscita rapida >= 15 V per regular input
Stato tensione 0 garantito	<= 5 V per ingresso rapido <= 5 V per uscita rapida <= 5 V per regular input
corrente ingresso digitale	4 mA per ingresso rapido 4 mA per regular input
impedenza d'ingresso	6 kOhm per ingresso rapido 6 kOhm per regular input
tempo filtraggio configurabile	0 ms per fast input/regular input and fast output 1,5 ms per fast input/regular input and fast output 12 ms per fast input/regular input and fast output 4 ms per fast input/regular input and fast output
filtro anti rimbalzo	2 µs...4 ms configurabile fast input/regular input and fast output
lunghezza massima del cavo tra i dispositivi	<30 m per ingresso rapido <30 m per uscita rapida <30 m per regular input
isolamento tra vie e logica interna	500 Vrms CA
isolamento tra vie	Nessuno
Logica uscita digitale	Source
tensione uscita digitale	24 V DC
Limiti tensione di uscita	19,2...28,8 V
corrente uscita digitale	4 mA per uscita rapida
Tensione nominale di alimentazione [Us]	24 V CC per embedded expert modules power 24 V CC per I/O power segment 24 V CC per alimentazione principale
Limiti tensione alimentazione	20,4…28,8 V
Corrente nominale [In]	0,04 A per embedded expert modules power 10 A per I/O power segment 0,26 A per alimentazione principale
corrente di picco	100 kA (durata = <= 70 s) per alimentazione principale 25 kA (durata = <= 500 s) per I/O power segment 50 kA (durata = <= 150 s) per embedded expert modules power 1,2 A (durata = > 70 s) per alimentazione principale
consumo massimo in W	13,03 W
descrizione memoria	Flash 128 MB RAM interna 64 MB
orologio tempo reale	Senza calibrazione utente clock, clock drift < 30 s/mese at 25 °C With user calibration clock, clock drift <= 6 s/mese
backup dati	Variabili di tipo retentivo e persistenteretentivo CR2477M Renata, 1,5 anni autonomia
tipo di connessione integrata	1 collegamento seriale isolato con femmina RJ45 connettore, protocollo: Modbus con master/slave metodoRTU/ASCII o modo carattere ASCII RS232/RS485, intervallo di trasmissione: 300...115200 bps 1 collegamento seriale isolato con femmina RJ45 connettore, protocollo: Modbus Ethernet TCP/IP con schiavo metodo 10BASE-T/100BASE-TX 1 collegamento seriale isolato con mini B USB connettore, intervallo di trasmissione: 480 Mbit/s 1 collegamento seriale isolato con USB tipo A connettore, intervallo di trasmissione: 480 Mbit/s 1 CANopen con maschio SUB-D 9 connettore, protocollo: CANopen con master metodo
Velocità di trasmissione	125 kbit/s per lunghezza bus di 500 m per CANopen 250 kbit/s per lunghezza bus di 250 m per CANopen 50 kbit/s per lunghezza bus di 1000 m per CANopen 500 kbit/s per lunghezza bus di 100 m per CANopen 10 kbit/s per lunghezza bus di 5000 m per CANopen 1000 kbit/s per lunghezza bus di 4 m per CANopen 20 kbit/s per lunghezza bus di 2500 m per CANopen 800 kbit/s per lunghezza bus di 25 m per CANopen
numero ingresso conteggio	8 ingresso(i) di conteggio a 200 kHz
segnalazione locale	1 LED per via per stato I/O 1 LED per CAN0 STS 1 LED per MBS COM 1 LED verde/rosso per APP0 1 LED verde/rosso per APP1 1 LED verde/rosso per Eth NS (Ethernet network status) 1 LED verde/rosso per Eth ST (Ethernet status) 1 LED verde/rosso per RUN/MS (module status) 1 LED verde/rosso per USB host 1 LED verde/giallo per Eth LA (Ethernet activity) 1 LED rosso per BATT (stato della batteria)
Marcatura	EAC
Supporto Di Montaggio	Guida DIN simmetrica
Larghezza	175 mm
Altezza	99 mm
Profondità	85 mm
Peso Netto	0,55 kg

Ambiente
Norme Di Riferimento	UL 508 CSA C22.2 No 142 IEC 61131-2 CSA C22.2 No 213
Certificazioni Prodotto	GOST-R cULus C-Tick CSA
temperatura ambiente di funzionamento	0…55 °C con declassamento corrente dell'1,5% per °C (installazione orizzontale) 0…60 °C con fattore di declassamento (installazione orizzontale) 0…50 °C (installazione verticale)
Temperatura Di Stoccaggio	-25…70 °C
Umidità relativa	5…95 % senza condensa
Grado di protezione IP	3 barre di collegamento conforme a IEC 61131-2
Grado di inquinamento	2 conforme a IEC 60664
Altitudine Di Funzionamento	0...2000 m
Altitudine di stoccaggio	0…3000 m
resistenza alle vibrazioni	1 gn a 8,4…150 Hz su guida DIN 3,5 mm a 5…8,4 Hz su guida DIN
Resistenza agli shock	15 gn per 11 ms
Resistenza alle scariche elettrostatiche	4 kV su contatto conforme a IEC 61000-4-3 8 kV in aria conforme a IEC 61000-4-3
resistenza ai campi elettromagnetici	1 V/m 2...2,7 GHz conforme a IEC 61000-4-3 10 V/m 80...2000 MHz conforme a IEC 61000-4-3
Resistenza ai transitori rapidi	1 kV conforme a IEC 61000-4-5 (I/O) 1 kV conforme a IEC 61000-4-5 (cavo schermato) 2 kV conforme a IEC 61000-4-5 (linea di alimentazione)
Resistenza alle sovratensioni	0,5 kV modo differenziale conforme a IEC 61000-4-5 1 kV modo comune conforme a IEC 61000-4-5
Disturbi irradiati/condotti	CISPR11

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	13,400 cm
Confezione 1: larghezza	16,000 cm
Confezione 1: profondità	31,500 cm
Confezione 1: peso	781,000 g

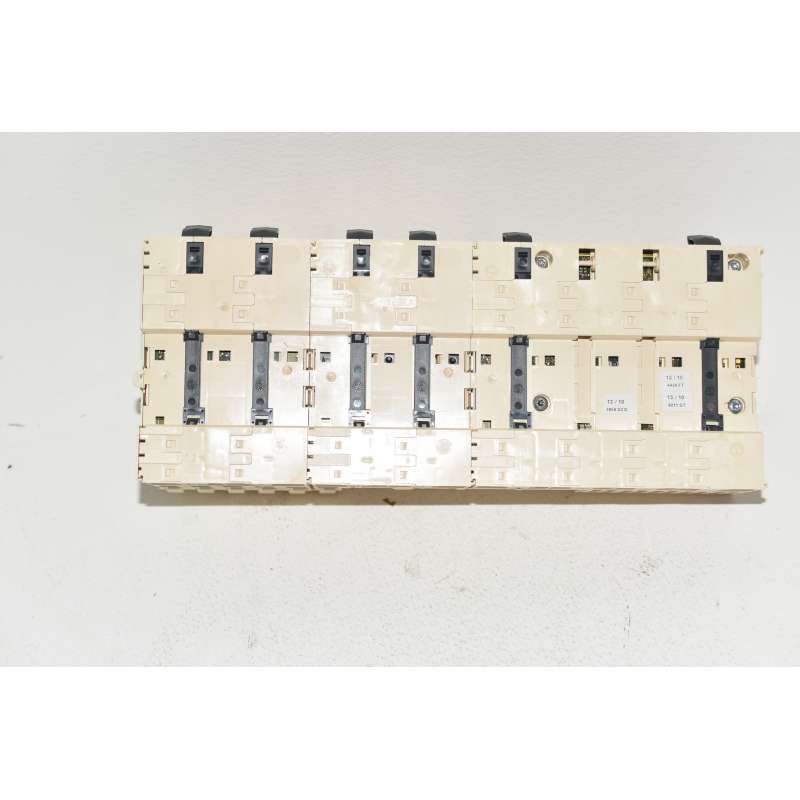

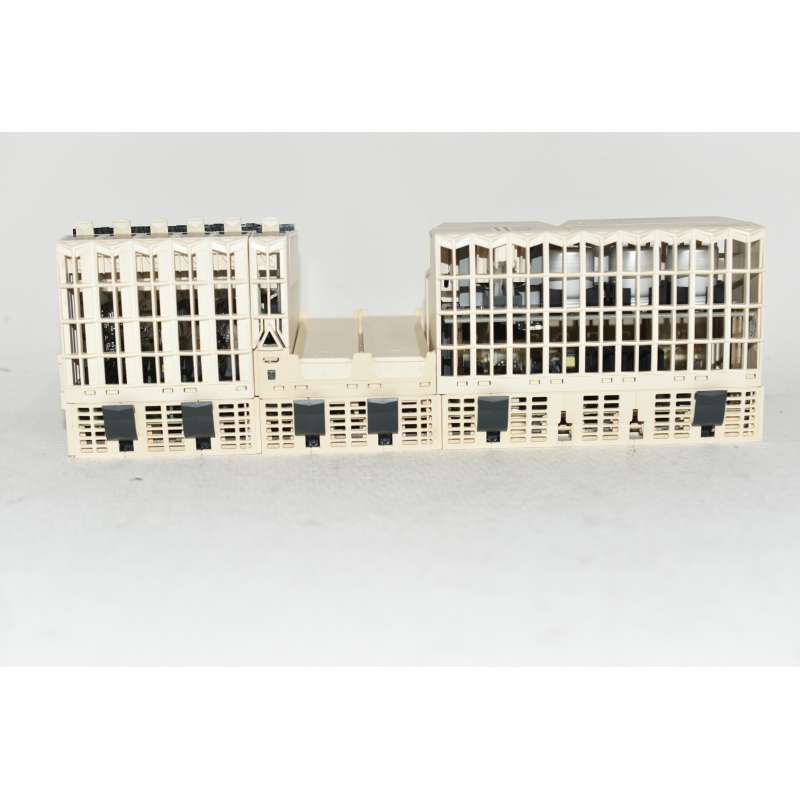

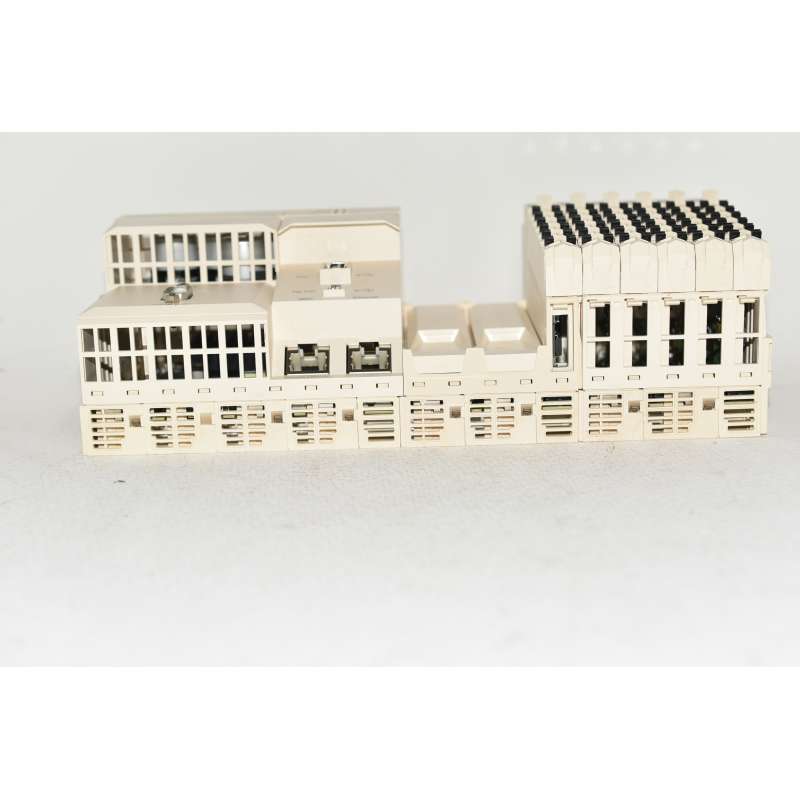

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
