TM241CE40R Schneider Modicon Controller Logico 40 IO Relè Ethernet

Riferimento: 6132/DD3/DX/Q5

Condizione: Nuovo (Altro)

370,00 € tasse incl.

3 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Modulo di communicazione
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

TM241CE40R Schneider Modicon Controller Logico 40 IO Relè Ethernet
SERIALE 8B22410001753
Questo prodotto fa parte della gamma Modicon M241, un'offerta di controllori logici per applicazioni che richiedono prestazioni elevate. Questo controllore logico fornisce 24 ingressi discreti, 8 ingressi rapidi, 12 relè, 4 transistor, 4 uscite rapide con transistor, uscita relè Ethernet. Ha una tensione di alimentazione nominale da 100 V a 240 V CA, una tensione di uscita da 5 V a 125 V CC o da 5 V a 250 V CA per relè, 24 V CC per transistor e una corrente di uscita di 2 A per relè, 0,1 A per uscita rapida, 0,5 A per transistor. Questo prodotto consente di creare applicazioni in modo intuitivo come mai prima d'ora grazie a un design dello schermo organizzato. Le connessioni integrate sono porta USB con connettore mini B USB 2.0, collegamento seriale non isolato 1 con connettore RJ45 e interfaccia RS232/RS485 e collegamento seriale non isolato 2 con connettore a morsettiera a vite rimovibile e interfaccia RS485. È un controller Modicon M241 con 8 MB per il programma, 64 MB per la memoria di sistema RAM, 128 MB di memoria flash integrata per il backup dei programmi utente e una capacità di memoria della scheda SD di 16 GB. È un prodotto con grado di protezione IP20. Le sue dimensioni sono 190 mm (larghezza) x 95 mm (profondità) x 90 mm (altezza). Pesa 0,62 kg. I controller logici Modicon M241 sono progettati per macchine compatte ad alte prestazioni che incorporano funzioni di controllo di velocità e posizione. Questo prodotto è certificato da CE, IACS E10, RCM, CSA, CULus. È conforme agli standard ANSI/ISA 12-12-01, CSA C22.2 n. 142, CSA C22.2 n. 213, EN/IEC 61131-22007, specifiche marine (LR, ABS, DNV, GL), UL 1604 e UL 508. Supporta il montaggio su guida DIN. Ottieni prestazioni di riferimento aumentando la redditività con Modicon M241 tramite programmazione intuitiva della macchina con EcoStruxure Machine Expert, applicazioni pronte all'uso e blocchi funzione.

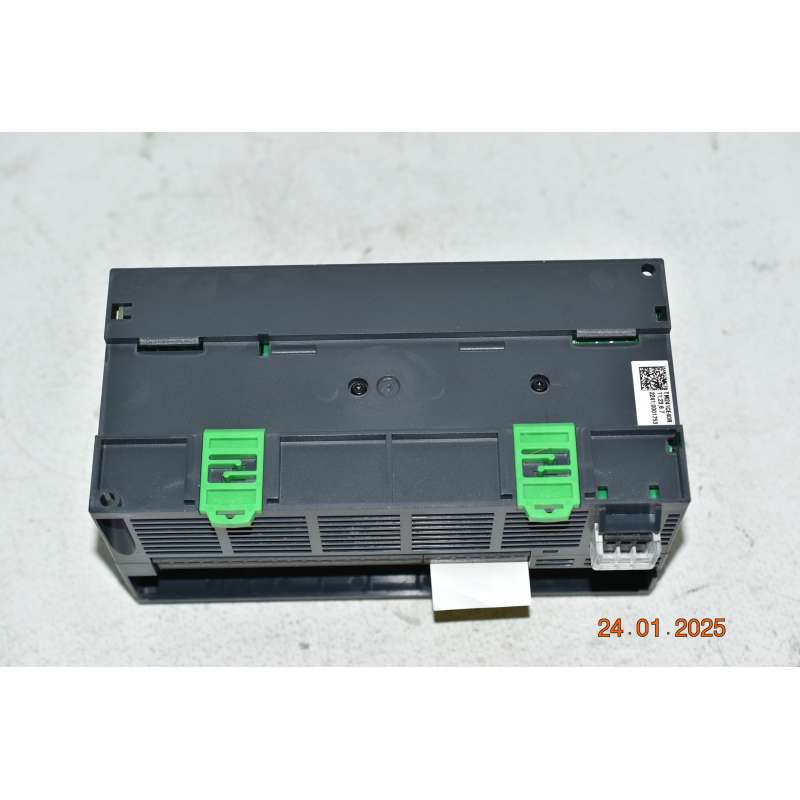

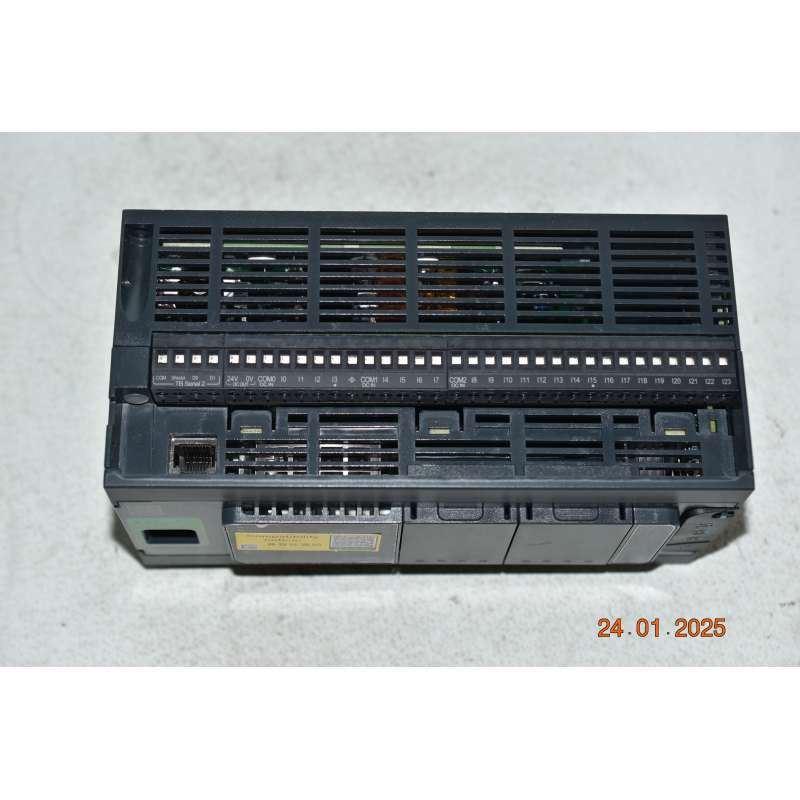

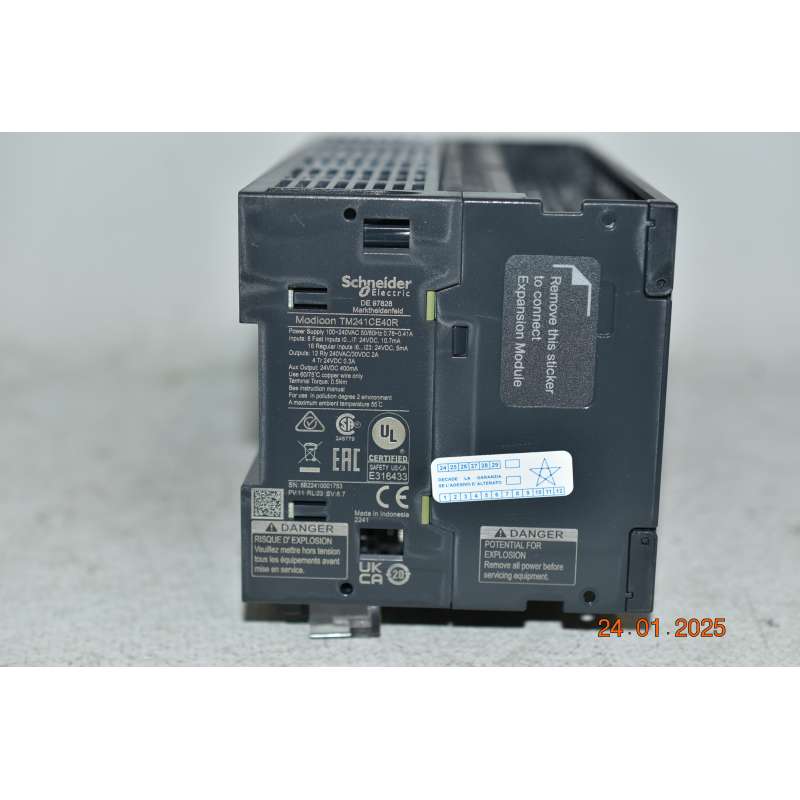

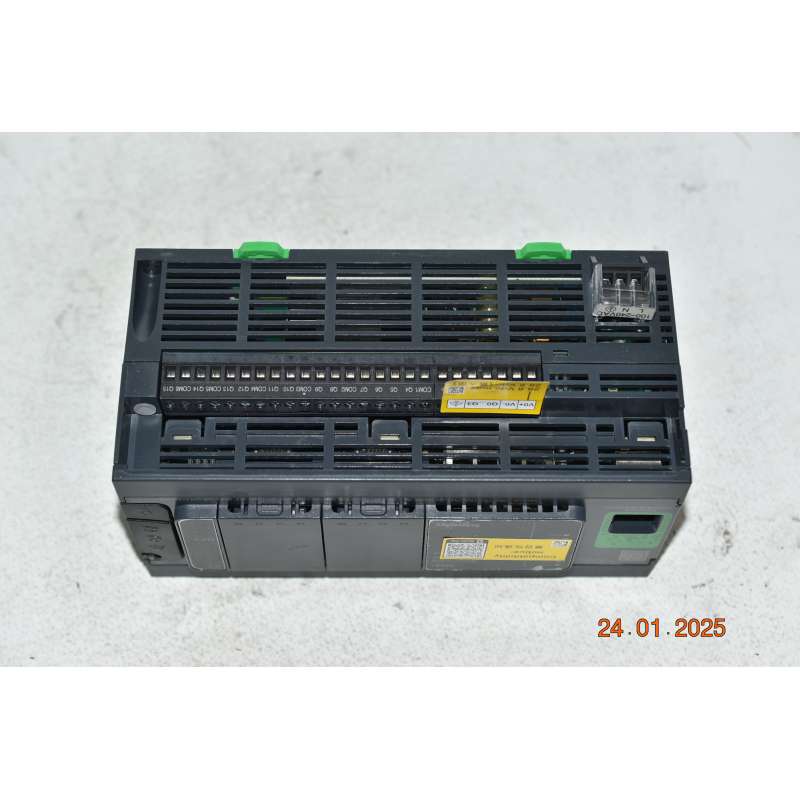

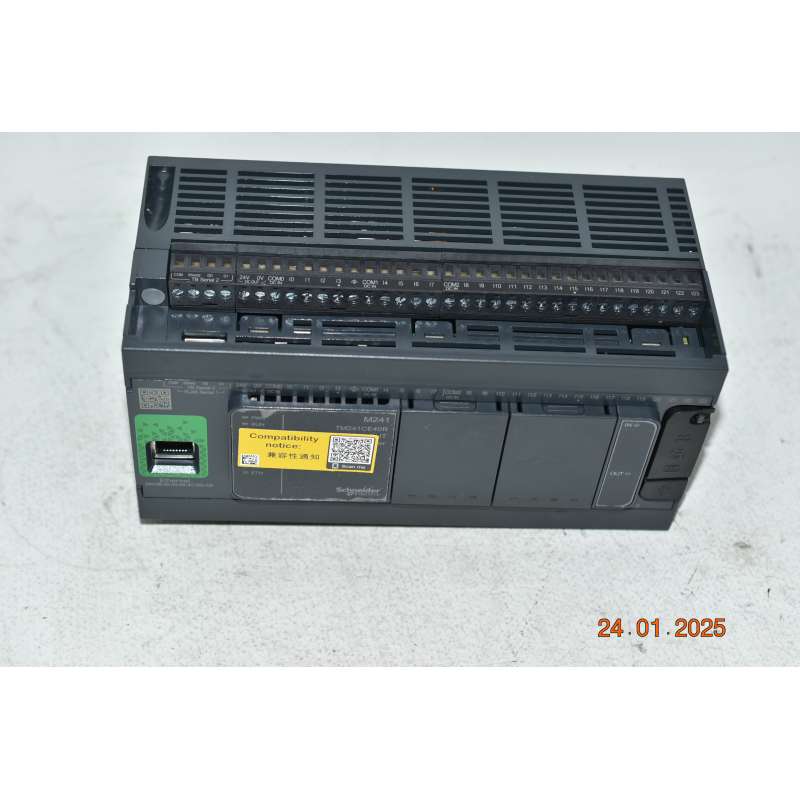

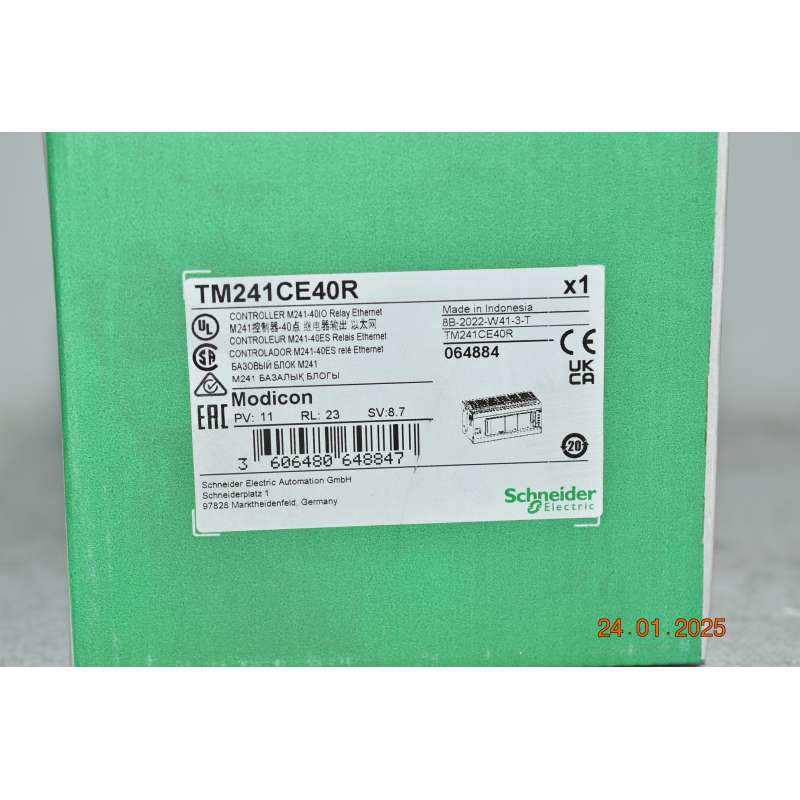

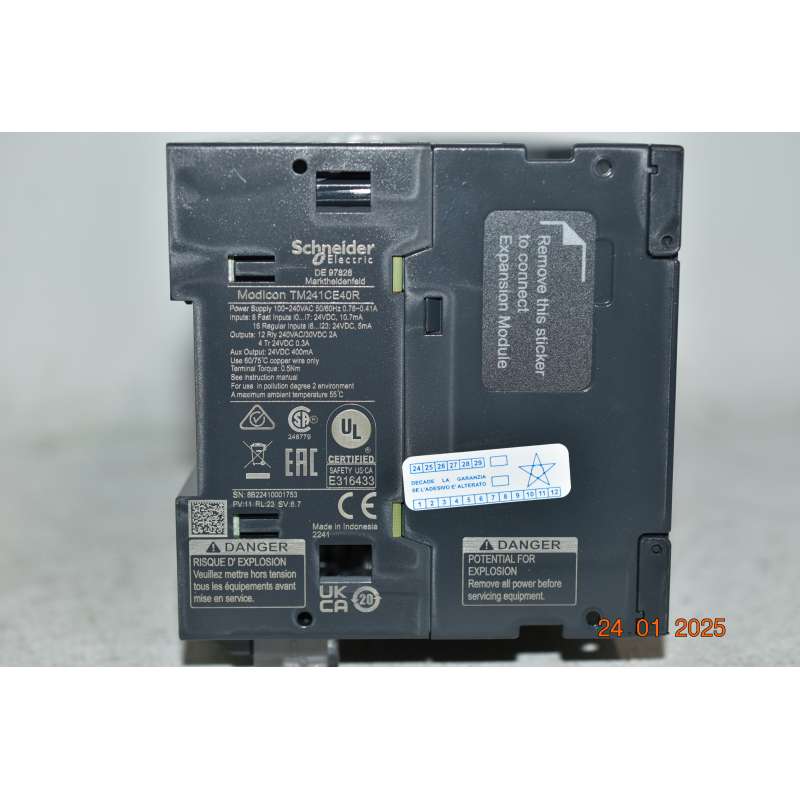

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.
Caratteristiche:

Gamma Prodotto	Modicon M241
Tipo Prodotto	Controllore logico
Tensione nominale di alimentazione [Us]	100...240 V CA
numero ingressi digitali	24, ingresso digitale 8 ingresso rapido conforme a IEC 61131-2 Tipo 1
Tipo uscita digitale	Relè Transistor
numero uscite digitali	4 transistor 4 uscita rapida 12 relè
tensione uscita digitale	5...125 V DC per uscita relè 5...250 V CA per uscita relè 24 V DC per uscita a transistor
corrente uscita digitale	0,1 A per uscita rapida (modo PTO) (TR0...TR3) 2:00 AM per uscita relè (Q4...Q15) 0,5 A per uscita a transistor (TR0...TR3)

Batterie e tempi di funzionamento
numero I/O digitali	40
numero di moduli I/O di espansione	7 (locale architettura I/O) 14 (remota architettura I/O)
Limiti tensione alimentazione	85…264 V
Frequenza Di Rete	50/60 Hz
logica ingresso digitale	Sink or source
Tensione ingresso digitale	24 V
Tipo tensione ingresso digitale	CC
Stato tensione 1 garantito	>= 15 V per ingresso
Stato tensione 0 garantito	<= 5 V per ingresso
corrente ingresso digitale	7 mA per ingresso
impedenza d'ingresso	4,7 kOhm per ingresso
tempo di risposta	50 µs turn-on, I0...I15 terminali per ingresso
tempo filtraggio configurabile	1 µs per ingresso rapido
Logica uscita digitale	Logica positiva (source)
limiti tensione uscita	125 V CC uscita relè 30 V CC uscita a transistor 277 V CC uscita relè
frequenza uscita	1 kHz per uscita a transistor 20 kHz per uscita rapida (modo PWM) 100 kHz per fast output (PLS mode)
precisione	+/-0,1% a 0,02…0,1 kHz per uscita rapida +/- 1 % a 0,1…1 kHz per uscita rapida
tipo di protezione	Protezione da cortocircuito per uscita a transistor Protezione da corto circuito e sovraccarico con reset automatico per uscita a transistor Protezione polarità inversa per uscita a transistor Senza protezione per uscita relè
tempo di reset	10 ms reset automatico uscita 12 s reset automatico uscita rapida
capacità memoria	64 MB per system memory RAM
backup dati	128 MB memoria Flash integrata per backup del programma utente
Unità di salvataggio dati	<= 16 GB Scheda SD (opzionale)
tipo di batteria	BR2032 litio non-ricaricabile, durata batteria: 4 anni
tempo di backup	2 anni a 25 °C
tempo di esecuzione per 1Kistruzione	0,3 ms per evento e task periodico 0,7 ms per Altre istruzioni
struttura applicazione	4 task master cicliche 8 task su evento 8 task da evento esterno 3 task master cicliche + 1 task esecuzione libera
Orologio in tempo reale	Con
deriva del clock	<= 60 s/mese a 25 °C
funzioni di posizionamento	PTO funzione 4 canali 100 kHz)
numero ingresso conteggio	4 fast input (HSC mode) a 200 kHz 14 ingresso standard a 1 kHz
tipo segnale di controllo	A/B a 100 kHz per fast input (HSC mode) Impulso/direzione a 200 kHz per fast input (HSC mode) Monofase a 200 kHz per fast input (HSC mode)
tipo di connessione integrata	Collegamento seriale non isolato seriale 1 con RJ45 connettore e RS232/RS485 Collegamento seriale non isolato seriale 2 con morsettiera a vite removibile connettore e RS485 Porta USB con mini B USB 2.0 connettore Ethernet con RJ45 connettore
alimentazione	(seriale 1)alimentazione collegamento seriale: 5 V, <200 mA
Velocità di trasmissione	1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 15 m per RS485 1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 3 m per RS232 480 Mbit/s per lunghezza bus di 3 m per USB 10/100 Mbit/s per Ethernet
protocollo porta comunicazione	Collegamento seriale non isolato: Modbus protocollo master/slave
porta Ethernet	10BASE-T/100BASE-TX - 1 porte cavo in rame
ethernet services	FDR "DHCP server" via TM4 Ethernet switch network module DHCP client embedded Ethernet port SMS notifications Updating firmware SNMP client/server Programming NGVL Monitoring IEC VAR ACCESS Client/server FTP Downloading SQL client Modbus TCP client I/O scanner Ethernet/IP originator I/O scanner embedded Ethernet port Ethernet/IP target, Modbus TCP server and Modbus TCP slave Invio e ricezione email dal controllore con librerie TCP/UDP Web server (WebVisu & XWeb system) OPC UA server DNS client
segnalazione locale	1 LED (verde)PWR:1 LED (verde)RUN:1 LED (rosso)errore del modulo (ERR): 1 LED (rosso)I/O error (I/O): 1 LED (verde)Accesso SD card (SD): 1 LED (rosso)BAT:1 LED (verde)SL1: 1 LED (verde)SL2: 1 LED (rosso)errore di bus su TM4 (TM4): 1 LED per via (verde)stato I/O: 1 LED (verde)attività porta Ethernet:
collegamento elettrico	morsettiera vite estraibileper ingressi ed uscite (passo 5,08 mm) morsettiera vite estraibileper connettere l'alimentazione 24 V CC (passo 5,08 mm)
lunghezza massima del cavo tra i dispositivi	Cavo non schermato: <50 m per ingresso Cavo schermato: <10 m per ingresso rapido Cavo non schermato: <50 m per uscita Cavo schermato: <3 m per uscita rapida
isolamento	Tra alimentazione e logica interna a 500 V CA Non isolato tra alimentazione e terra
Marcatura	EAC
alimentazione del sensore	24 V CC a 400 mA alimentato dal controllore
resistenza alle sovratensioni	2 kV power lines (AC) modo comune conforme a IEC 61000-4-5 2 kV uscita relè modo comune conforme a IEC 61000-4-5 1 kV cavo schermato modo comune conforme a IEC 61000-4-5 1 kV power lines (AC) modo differenziale conforme a IEC 61000-4-5 1 kV uscita relè modo differenziale conforme a IEC 61000-4-5 1 kV ingresso modo comune conforme a IEC 61000-4-5 1 kV uscita a transistor modo comune conforme a IEC 61000-4-5
Servizi web	WEB Server
numero massimo di connessioni	8 server Modbus 8 SoMachine protocol 10 WEB Server 4 server FTP 16 Ethernet/IP target 8 Modbus client
numero di slave	64 Modbus TCP:16 Ethernet/IP:
tempo ciclo	10 ms 16 Ethernet/IP 64 ms 64 Modbus TCP
Supporto di montaggio	Top hat type TH35-15 rail conforme a IEC 60715 Top hat type TH35-7.5 rail conforme a IEC 60715 piastra o pannello con kit di fissaggio
Altezza	90 mm
Profondità	95 mm
Larghezza	190 mm
Peso Netto	0,62 kg

Ambiente
Norme Di Riferimento	ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 IEC 61131-2:2007 Marine specification (LR, ABS, DNV, GL) UL 508
Certificazioni Prodotto	UKCA cULus EAC UKCA DNV-GL ABS LR
Resistenza alle scariche elettrostatiche	8 kV in aria conforme a IEC 61000-4-3 4 kV su contatto conforme a IEC 61000-4-3
resistenza ai campi elettromagnetici	10 V/m 80 MHz...1 GHz conforme a IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz conforme a IEC 61000-4-3 1 V/m 2 GHz...3 GHz conforme a IEC 61000-4-3
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-5 (linea di alimentazione) 2 kV conforme a IEC 61000-4-5 (uscita relè) 1 kV conforme a IEC 61000-4-5 (Ethernet line) 1 kV conforme a IEC 61000-4-5 (collegamento seriale) 1 kV conforme a IEC 61000-4-5 (ingresso) 1 kV conforme a IEC 61000-4-5 (uscita a transistor)
resistenza ai disturbi condotti, indotti da campi a radiofrequenza	10 V 0,15...80 MHz conforme a UL 60947-4-2 3 V 0,1...80 MHz conforme a Marine specification (LR, ABS, DNV, GL) 10 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforme a Marine specification (LR, ABS, DNV, GL)
emissione elettromagnetica	Emissione condotte 120...69 dBµV/m QP ( linea di alimentazione) a 10…150 kHz conforme a IEC 55011 Emissione condotte 63 dBμV/m QP ( linea di alimentazione) a 1,5…30 MHz conforme a IEC 55011 Emissione condotte 79 dBμV/m QP/66 dBμV/m AV ( linea di alimentazione) a 0,15…0,5 MHz conforme a IEC 55011 Emissione condotte 73 dBμV/m QP/60 dBμV/m AV ( linea di alimentazione) a 0,5…300 MHz conforme a IEC 55011 Emissioni irradiate 40 dBμV/m QP classe A ( 10 m) a 30…230 MHz conforme a IEC 55011 Emissione condotte 79...63 dBμV/m QP ( linea di alimentazione) a 150…1500 kHz conforme a IEC 55011 Emissioni irradiate 47 dBμV/m QP classe A ( 10 m) a 230…1000 MHz conforme a IEC 55011
Immunità alle microinterruzioni	10 ms
temperatura ambiente di funzionamento	-10…50 °C (installazione verticale) -10…55 °C (installazione orizzontale)
Temperatura Di Stoccaggio	-25…70 °C
Umidità relativa	10…95 %, senza condensa (in funzionamento) 10…95 %, senza condensa (in stoccaggio)
Grado Di Protezione Ip	3 barre di collegamento con copertura di protezione montata
Grado di inquinamento	2
Altitudine Di Funzionamento	0...2000 m
Altitudine di stoccaggio	0…3000 m
resistenza alle vibrazioni	3,5 mm a 5…8,4 Hz su Guida simmetrica 3 gn a 8,4…150 Hz su Guida simmetrica 3,5 mm a 5…8,4 Hz su montaggio pannello 3 gn a 8,4…150 Hz su montaggio pannello
Resistenza agli shock	15 gn per 11 ms
