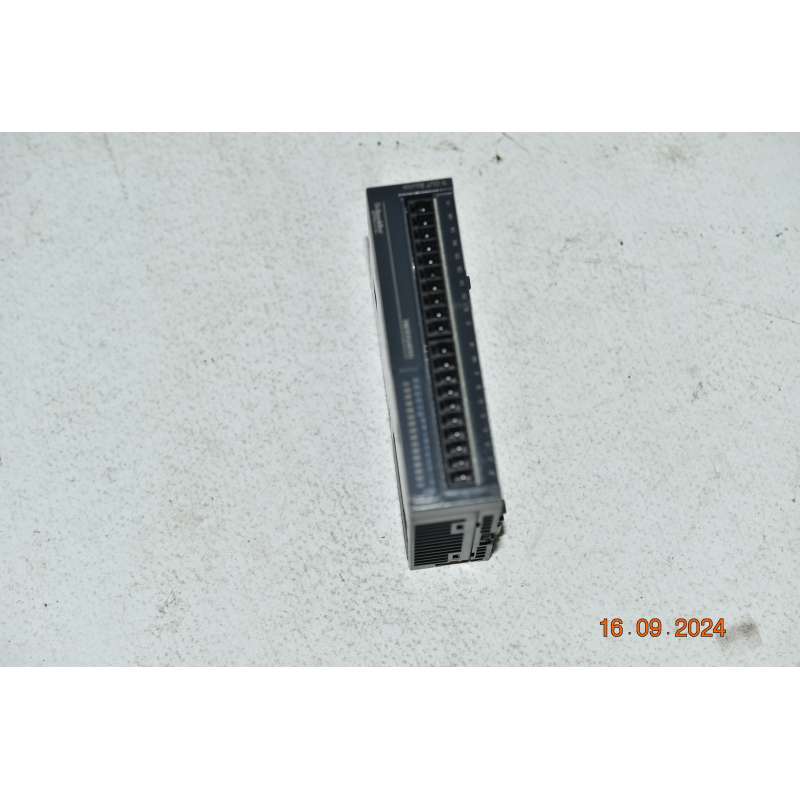

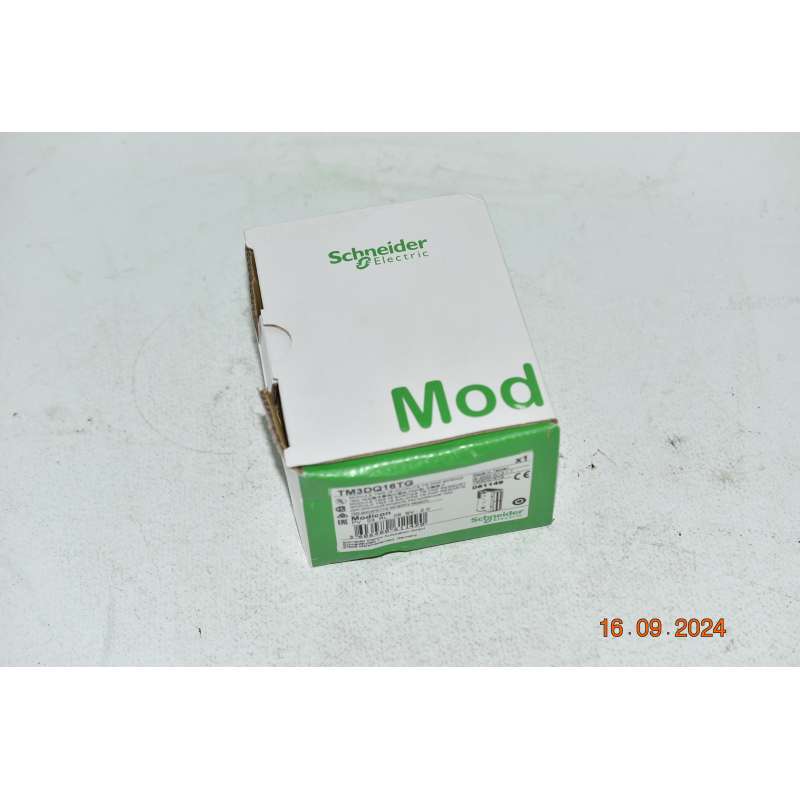

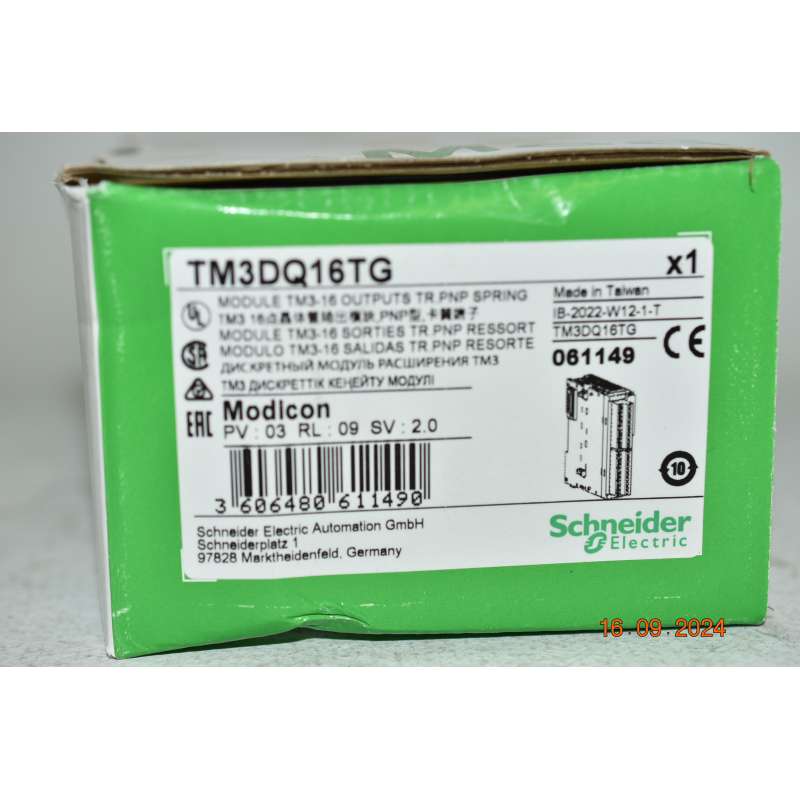

Schneider TM3DQ16TG Modulo TM3 -16 Output Transistor PNP
5835/BA2/SX/Q1
Nuovo (Altro)
60,00 € tasse incl.
tasse incl.
1 Articolo
Attenzione: ultimi articoli in magazzino!
| Tipo | Modulo |
| Descrizione delle condizioni | Nuovo, aperto per fare le foto |
| Marca | Schneider Electric |
| Fabbricante | Schneider Electric |
| Responsabile dei Prodotti | Schneider Electric |
Schneider TM3DQ16TG Modulo TM3 -16 Output Transistor PNP
SERIALE IB221200123

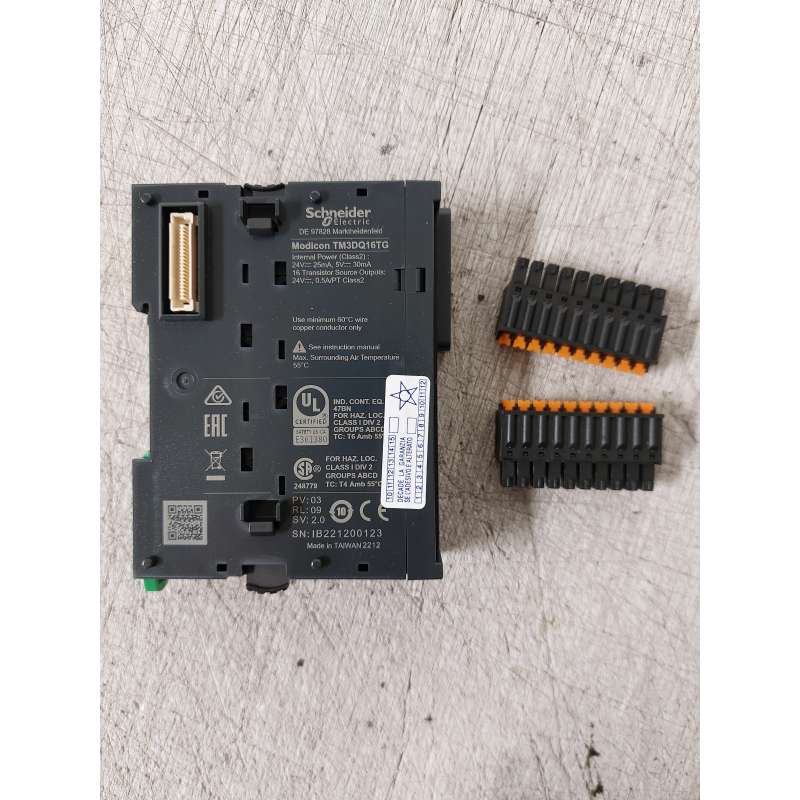

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.
Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di uscita digitale fornisce 16 uscite transistor con logica sorgente (positiva). È un modulo di uscita con una tensione di uscita di 24V DC e un assorbimento di corrente di 20 mA a 24V DC tramite connettore bus. Il prodotto è in grado di controllare gli azionamenti a velocità variabile o qualsiasi dispositivo dotato di ingresso di corrente o tensione. Presenta isolamento tra l'uscita e l'alimentazione a 1500V AC, l'uscita e la logica interna a 500V AC. Per il collegamento elettrico dispone di morsetto a molla rimovibile con regolazione del passo da 3,81 mm per le uscite. Il prodotto è classificato IP20. Dimensioni: 27,4 mm (larghezza) x 84,6 mm (profondità) x 90 mm (altezza). Peso: 0,095 kg. Il prodotto è certificato CE, CULus e C-Tick. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Il modulo è compatibile con i controllori logici Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
Caratteristiche:
SERIALE IB221200123
VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.
Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di uscita digitale fornisce 16 uscite transistor con logica sorgente (positiva). È un modulo di uscita con una tensione di uscita di 24V DC e un assorbimento di corrente di 20 mA a 24V DC tramite connettore bus. Il prodotto è in grado di controllare gli azionamenti a velocità variabile o qualsiasi dispositivo dotato di ingresso di corrente o tensione. Presenta isolamento tra l'uscita e l'alimentazione a 1500V AC, l'uscita e la logica interna a 500V AC. Per il collegamento elettrico dispone di morsetto a molla rimovibile con regolazione del passo da 3,81 mm per le uscite. Il prodotto è classificato IP20. Dimensioni: 27,4 mm (larghezza) x 84,6 mm (profondità) x 90 mm (altezza). Peso: 0,095 kg. Il prodotto è certificato CE, CULus e C-Tick. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Il modulo è compatibile con i controllori logici Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
Caratteristiche:
| Gamma prodotto | Modicon TM3 |
|---|---|
| Tipo prodotto | Modulo uscita digitale |
| Compatibilità gamma | Modicon M241 Modicon M251 Modicon M221 Modicon M262 - Modicon M241 - Modicon M251 |
| Tipo uscita digitale | Transistor |
| numero uscite digitali | 16 |
| Logica uscita digitale | Logica positiva (source) |
| tensione uscita digitale | 24 V CC per uscita a transistor |
| corrente uscita digitale | 500 mA per uscita a transistor |
| numero I/O digitali | 16 |
|---|---|
| assorbimento di corrente | 5 mA a 5 V CC Tramite il connettore del bus (allo stato off) 0 mA a 24 V CC Tramite il connettore del bus (allo stato off) 15 mA a 5 V CC Tramite il connettore del bus (allo stato on) 20 mA a 24 V CC Tramite il connettore del bus (allo stato on) |
| tempo di risposta | 450 µs (turn-on) 450 µs (turn-off) |
| massima corrente di dispersione | 0,1 mA per uscita a transistor |
| massimacaduta di tensione | <0,4 V |
| massimo carico al tungsteno | <3 W per uscita a transistor |
| segnalazione locale | 1 LED per via (verde)stato uscita: |
| collegamento elettrico | 10 1,5 mm² removable spring terminal block con passo 3,81 mm regolazione for outputs |
| lunghezza massima del cavo tra i dispositivi | Cavo non schermato: <30 m per uscita a transistor |
| isolamento | Tra uscita e logica interna a 500 V CA Non isolato tra uscite |
| Marcatura | CE |
| Supporto di montaggio | Top hat type TH35-15 rail conforme a IEC 60715 Top hat type TH35-7.5 rail conforme a IEC 60715 piastra o pannello con kit di fissaggio |
| altezza | 90 mm |
| Profondità | 84,6 mm |
| larghezza | 27,4 mm |
| Peso netto | 0,11 kg |
| Norme di riferimento | IEC 61131-2 |
|---|---|
| Certificazioni prodotto | cULus CE UKCA RCM EAC cULus HazLoc |
| Resistenza alle scariche elettrostatiche | 8 kV in aria conforme a IEC 61000-4-2 4 kV su contatto conforme a IEC 61000-4-2 |
| resistenza ai campi elettromagnetici | 10 V/m 80 MHz...1 GHz conforme a IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz conforme a IEC 61000-4-3 1 V/m 2 GHz...3 GHz conforme a IEC 61000-4-3 |
| resistenza ai campi magnetici | 30 A/m 50/60 Hz conforme a IEC 61000-4-8 |
| resistenza ai transitori rapidi | 1 kV per I/O conforme a IEC 61000-4-4 |
| resistenza alle sovratensioni | 1 kV I/O modo comune conforme a IEC 61000-4-5 CC |
| resistenza ai disturbi condotti, indotti da campi a radiofrequenza | 10 V 0,15...80 MHz conforme a IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforme a Marine specification (LR, ABS, DNV, GL) |
| emissione elettromagnetica | Emissioni irradiate 40 dBμV/m QP classe A ( 10 m) a 30…230 MHz conforme a IEC 55011 Emissioni irradiate 47 dBμV/m QP classe A ( 10 m) a 230…1000 MHz conforme a IEC 55011 |
| temperatura ambiente di funzionamento | -10…35 °C installazione verticale -10…55 °C installazione orizzontale |
| Temperatura di stoccaggio | -25…70 °C |
| Umidità relativa | 10…95 %, senza condensa (in funzionamento) 10…95 %, senza condensa (in stoccaggio) |
| grado di protezione IP | IP20 con copertura di protezione montata |
