Schneider TM3TM3 Modulo TM3 - 2 Input Temperatura e 1 Output Analogica

Vedi più grande

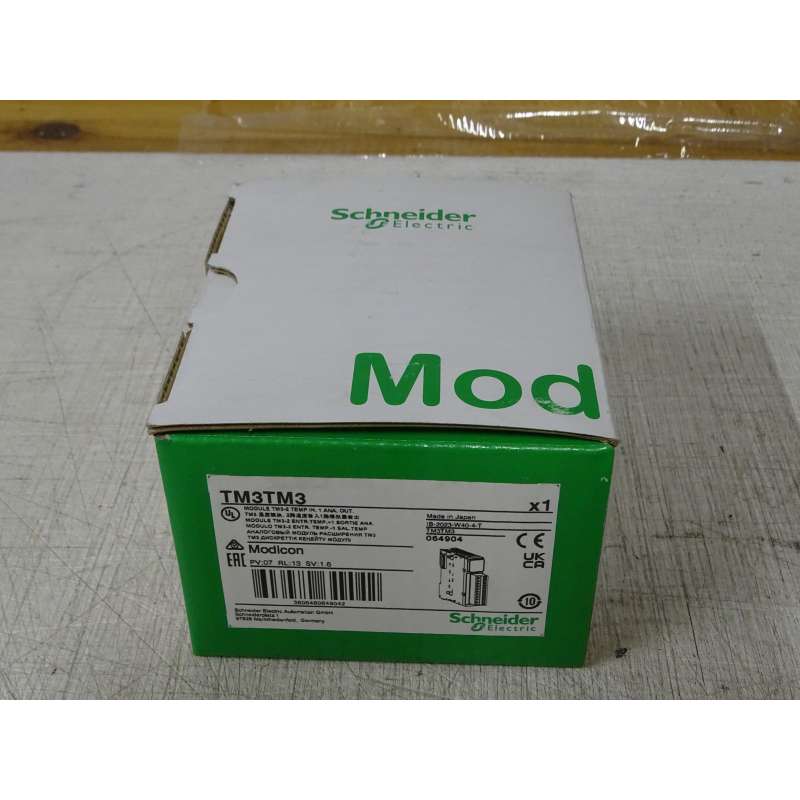

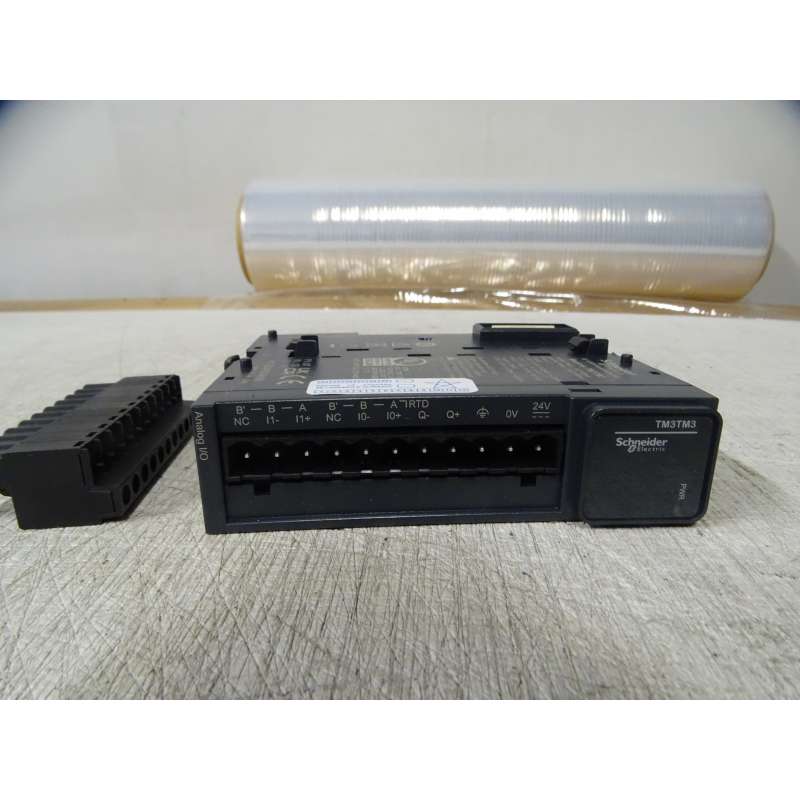

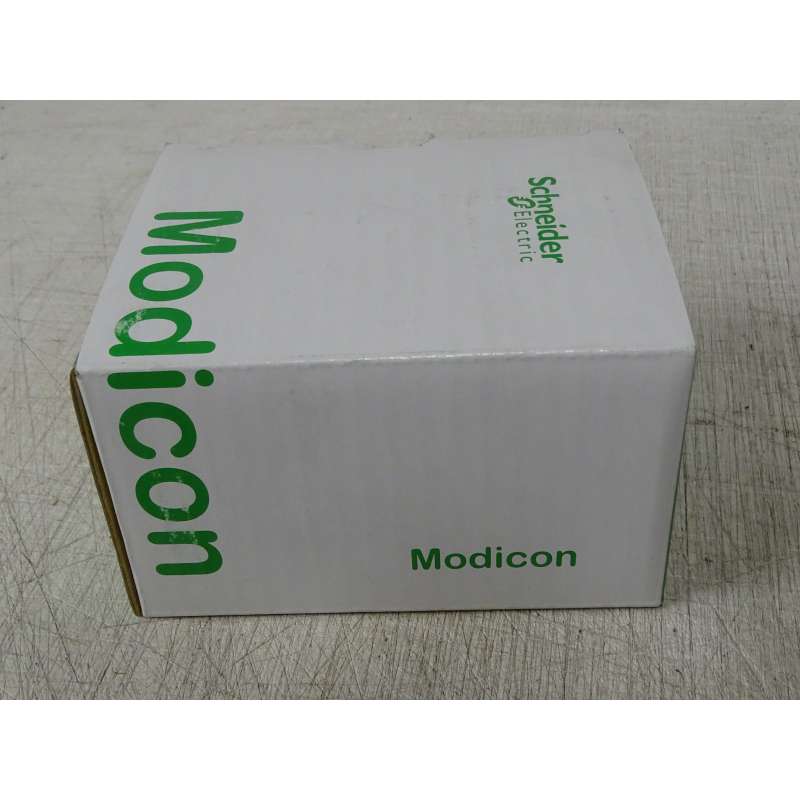

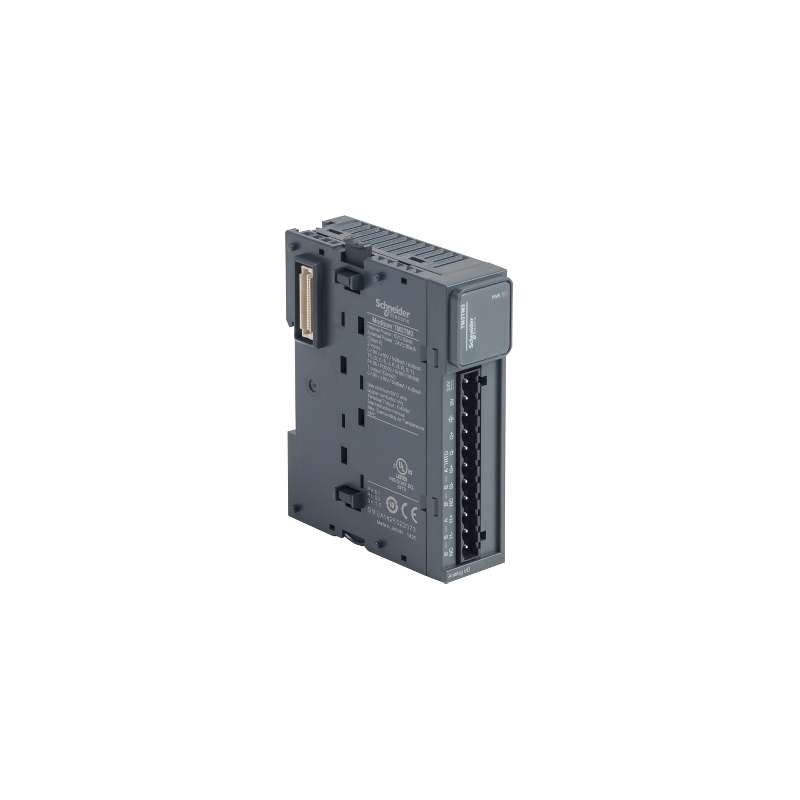

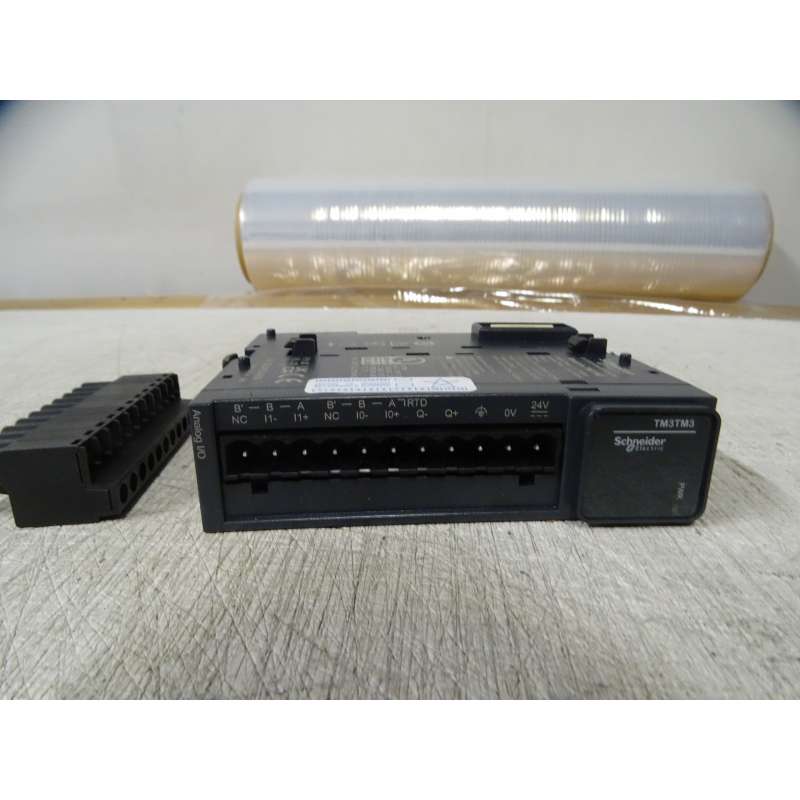

Modicon TM3TM3 Schneider Modulo TM3 - 2 Input Temperatura e 1 Output Analogica

Riferimento: 5595/DG3/SX/Q70

Condizione: Nuovo (Altro)

129,00 € tasse incl.

10 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Modulo
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Codice Schneider	TM3TM3
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider Modicon TM3TM3 Modulo TM3 - 2 Input Temperatura e 1 Output Analogica

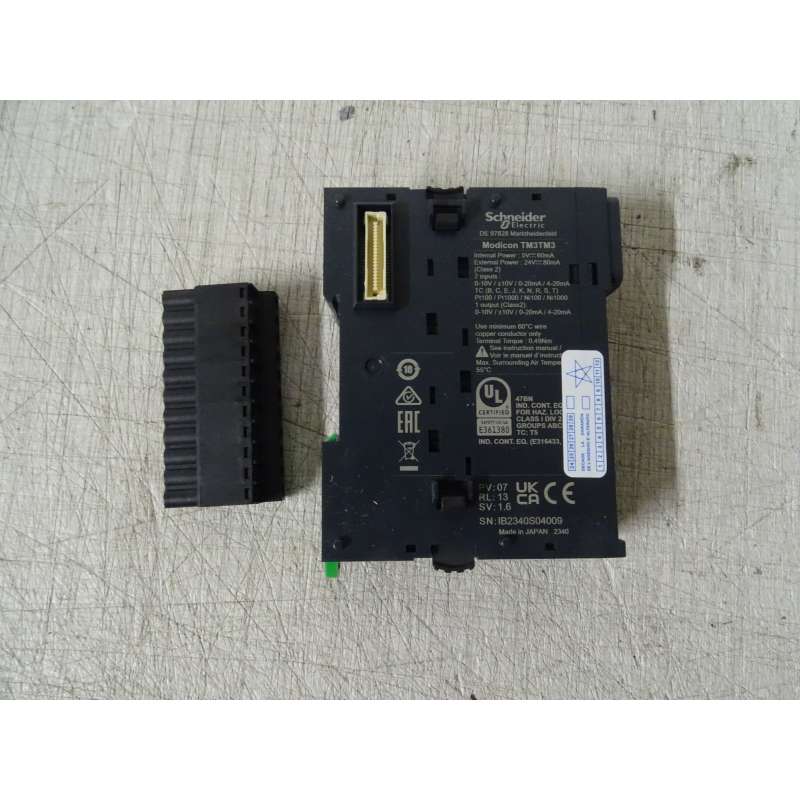

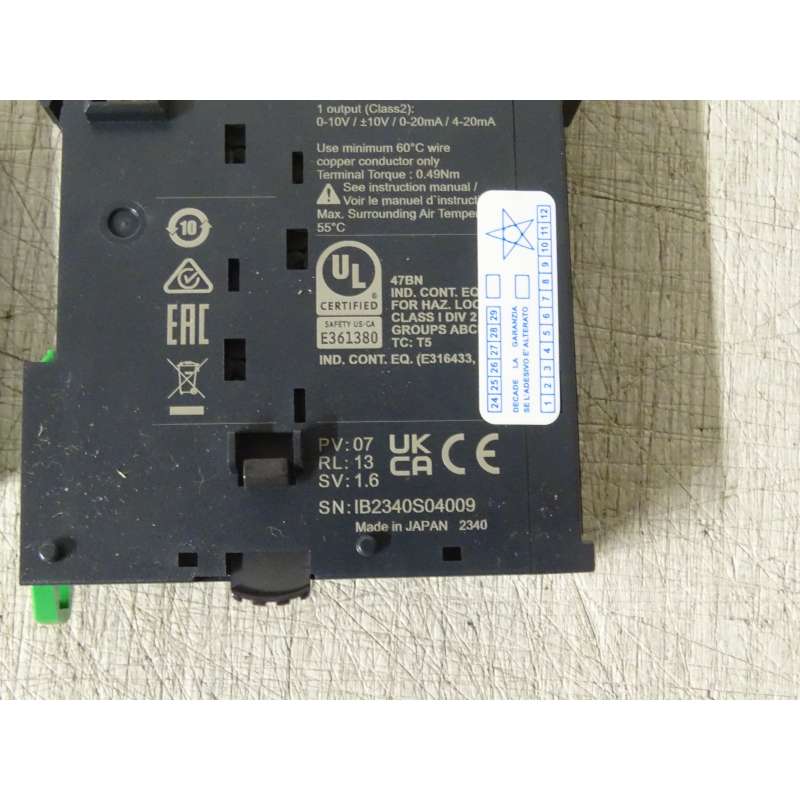

SERIALE IB2340S04009

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DA ME

Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262. Il modulo di I/O analogico fornisce 2 ingressi, 1 uscite a 16 bit e una risoluzione di ingresso a 15 bit + segno. È un modulo I/O con una tensione nominale di alimentazione di 24V DC, un assorbimento di corrente di 60 mA, 55 mA a 5V DC tramite connettore bus, 55 mA, 80 mA a 24V DC tramite alimentazione esterna. Il prodotto è in grado di controllare gli azionamenti a velocità variabile o qualsiasi dispositivo dotato di ingresso di corrente o tensione. Presenta isolamento tra l'ingresso e l'alimentazione a 1500V AC, l'ingresso e la logica interna a 500V AC, l'uscita e l'alimentazione a 1500V AC e l'uscita e la logica interna a 500V AC. Per il collegamento elettrico dispone di morsetto a vite rimovibile con regolazione del passo da 5,08 mm per ingressi, uscite e alimentazione. Il prodotto è classificato IP20. Dimensioni: 23,6 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza). Peso: 0,115 kg. Il prodotto è certificato CE. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Il modulo è compatibile con i controllori logici Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro. In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.
Caratteristiche:

Gamma Prodotto	Modicon TM3
Tipo Prodotto	Modulo di ingresso/uscita analogico
Compatibilità Gamma	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Numero ingressi analogici	2
tipo di ingresso analogico	corrente 4...20 mA corrente 0...20 mA tensione 0...10 V tensione - 10...10 V termocoppia -200...1000°C con termocoppia J termocoppia - 200...1300°C con termocoppia K termocoppia 0...1760°C con termocoppia R termocoppia 0...1760°C con termocoppia S termocoppia 0...1820°C con termocoppia B termocoppia - 200...400°C con termocoppia T termocoppia - 200...1300°C con termocoppia N termocoppia -200...800°C con termocoppia E termocoppia 0...2315°C con termocoppia C Ni 100/Ni 1000 sonda di temperatura - 60...180 °C Pt 100 sonda di temperatura - 200...850 °C Pt 1000 sonda di temperatura - 200...600 °C
numero uscite analogiche	1
tipo uscita analogica	Corrente: 4...20 mA Corrente: 0...20 mA Tensione: 0...10 V Tensione: -10...10 V

Caratteristiche tecniche
risoluzione ingresso analogico	16 bit 15 bit + segno
sovraccarico continuo ammissibile	13 V, tipo ingresso analogico: tensione 40 mA, tipo ingresso analogico: corrente
impedenza d'ingresso	<= 50 Ohm corrente >= 1 MOhm tensione >= 1 MOhm termocoppia >= 1 MOhm sonda di temperatura
risoluzione uscita analogica	12 bit
valore LSB	0,15 mV 0...10 V tensione 0,30 mV - 10...10 V tensione 0,30 µA 0...20 mA corrente 0,244 µA 4...20 mA corrente 0,1 °C sonda di temperatura 0,1 °C termocoppia 2,44 mV 0...10 V tensione 4,88 mV -10...10 V tensione 4,88 µA 0...20 mA corrente 3,91 µA 4...20 mA corrente
Tipo di carico	Resistivo
impedenza di carico ohmica	1 kOhm tensione 300 Ohm corrente
tempo di stabilizzazione	1 ms
tempo di conversione	100 ms + 100 ms per channel + 1 controller cycle time termocoppia 100 ms + 100 ms per channel + 1 controller cycle time sonda di temperatura 10 ms + 10 ms per channel + 1 controller cycle time tensione/corrente
durata campionatura	10 ms, tipo ingresso analogico: tensione/corrente 100 ms, tipo ingresso analogico: tensione/corrente 100 ms, tipo ingresso analogico: termocoppia 100 ms, tipo ingresso analogico: sonda di temperatura
errore precisione assoluta	+/-6°C at 25 °C for termocoppia R, S 0...200°C +/-0,4% del fondo scala at 25 °C for termocoppia K - 200...0°C +/-0,4% del fondo scala at 25 °C for termocoppia J - 200...0°C +/-0,4% del fondo scala at 25 °C for termocoppia E - 200...0°C +/-0,4% del fondo scala at 25 °C for termocoppia T - 200...0°C +/-0,4% del fondo scala at 25 °C for termocoppia N - 200...0°C +/-0,1% del fondo scala at 25 °C for analogue input tensione/corrente +/-0,1% del fondo scala at 25 °C for termocoppia C 0...2315°C +/-0,1% del fondo scala at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe +/-0,1% del fondo scala at 25 °C for termocoppia R, S 200...1760°C +/-0,1% del fondo scala at 25 °C for termocoppia B 300...1820°C +/-0,1% del fondo scala at 25 °C for termocoppia K 0...1300 °C +/-0,1% del fondo scala at 25 °C for termocoppia J 0...1000°C +/-0,1% del fondo scala at 25 °C for termocoppia E 0...800°C +/-0,1% del fondo scala at 25 °C for termocoppia T 0...400 °C +/-0,1% del fondo scala at 25 °C for termocoppia N 0...1300 °C +/-0,1% del fondo scala at 25 °C for analogue output tensione/corrente
Deriva di temperatura	+/-0,006 %FS/°C
Precisione ripetizione	+/- 0,5 %FS per ingresso +/- 0,4 %FS per uscita
non-linearità	+/- 0,01%FS, tipo uscita analogica: uscita analogica +/- 0,1%FS, tipo ingresso analogico: ingresso analogico
ondulazione uscita	20 mV
cross talk	<= 1 LSB
Tensione nominale di alimentazione [Us]	24 V DC
Limiti tensione alimentazione	20,4…28,8 V
tipo di cavi	Cavo schermato twistato <30 m per ingresso/uscita circuito
assorbimento di corrente	55 mA a 24 V DC mediante alimentazione esterna senza carico 55 mA a 5 V DC Tramite il connettore del bus senza carico 60 mA a 5 V DC Tramite il connettore del bus pieno carico 80 mA a 24 V DC mediante alimentazione esterna pieno carico
segnalazione locale	1 LED (verde) for PWR
collegamento elettrico	11 x 2,5 mm² morsettiera vite estraibile with passo 5,08 mm adjustment for inputs, outputs and supply
isolamento	Tra ingresso e alimentazione a 1500 V CA Tra ingresso e logica interna a 500 V CA Tra uscita e alimentazione a 1500 V CA Tra uscita e logica interna a 500 V CA
Marcatura	CE
resistenza alle sovratensioni	1 kV alimentazione modo comune conforme a IEC 61000-4-5 0,5 kV alimentazione modo differenziale conforme a IEC 61000-4-5 1 kV I/O modo comune conforme a IEC 61000-4-5 0,5 kV I/O modo differenziale conforme a IEC 61000-4-5
Supporto di montaggio	Top hat type TH35-15 rail conforme a IEC 60715 Top hat type TH35-7.5 rail conforme a IEC 60715 piastra o pannello con kit di fissaggio
Altezza	90 mm
Profondità	70 mm
Larghezza	23,6 mm
Peso Netto	0,115 kg

Ambiente
Norme Di Riferimento	IEC 61131-2
Certificazioni Prodotto	CE UKCA RCM EAC cULus cULus HazLoc
Resistenza alle scariche elettrostatiche	8 kV in aria conforme a IEC 61000-4-2 4 kV su contatto conforme a IEC 61000-4-2
resistenza ai campi elettromagnetici	10 V/m 80 MHz...1 GHz conforme a IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz conforme a IEC 61000-4-3 1 V/m 2 GHz...3 GHz conforme a IEC 61000-4-3
resistenza ai campi magnetici	30 A/m conforme a IEC 61000-4-8
Resistenza ai transitori rapidi	1 kV conforme a IEC 61000-4-4 (I/O)
resistenza ai disturbi condotti, indotti da campi a radiofrequenza	10 V 0,15...80 MHz conforme a IEC 61000-4-6 3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conforme a Marine specification (LR, ABS, DNV, GL)
emissione elettromagnetica	Emissioni irradiate 40 dBμV/m QP classe A ( 10 m) a 30…230 MHz conforme a IEC 55011 Emissioni irradiate 47 dBμV/m QP classe A ( 10 m) a 230…1000 MHz conforme a IEC 55011
Immunità alle microinterruzioni	10 ms
Temperatura Ambiente Di Funzionamento	-10…55 °C installazione orizzontale -10…35 °C installazione verticale
Temperatura Di Stoccaggio	-25…70 °C
Umidità relativa	10…95 %, senza condensa (in funzionamento) 10…95 %, senza condensa (in stoccaggio)
Grado Di Protezione IP	IP20
Grado di inquinamento	2
Altitudine Di Funzionamento	0...2000 m
Altitudine di stoccaggio	0…3000 m
resistenza alle vibrazioni	3,5 mm a 5…8,4 Hz su guida DIN 3 gn a 8,4…150 Hz su guida DIN
Resistenza agli shock	15 gn per 11 ms
