Modicon XPSMCMAI0400 Modulo di sicurezza 4 ingressi analogici Schneider

Riferimento: 5346/DA2/SX/Q4

Condizione: Nuovo (Altro)

540,00 € tasse incl.

Più dettagli

3 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Modulo di communicazione
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Modicon XPSMCMAI0400 Modulo di sicurezza 4 ingressi analogici Schneider
SERIALE 21421472

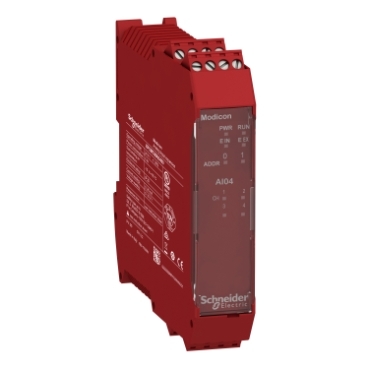

Il modulo di espansione I/O di sicurezza MCM di Modicon dispone di 4 ingressi analogici configurabili (0 a 20 mA /0 a 10 V, selezionabili tramite software configurabile SoSafe) ed è dotato di morsetti a vite. È progettato per monitorare da remoto gli I/O di sicurezza. Presenta morsetti a vite estraibili per il collegamento elettrico. Il prodotto ha una protezione IP20. Il modulo I/O di sicurezza è configurabile con filtri e ritardi per ogni singolo ingresso. Il modulo è dotato di LED sul lato anteriore, che permettono di visualizzare lo stato (alimentazione, funzionamento, errori interni o esterni, stato ingresso). Il modulo I/O di sicurezza è collegato al cpu di sicurezza tramite il connettore di espansione del backplane. Peso: 0,16 kg. Dimensioni: 22,5 mm (profondità), 99 mm (altezza) e 114,5 mm (larghezza). L'involucro è rosso. È alimentato a 24 V DC. È ideale per il monitoraggio di funzioni di sicurezza: arresto emergenza, controllo della protezione e del perimetro, monitoraggio della posizione, monitoraggio della velocità e abilitazione dei movimenti. Il modulo I/O di sicurezza è certificato RCM, CULus e TÜV. Può raggiungere livelli di sicurezza quali Categoria 4 conforme a EN/ISO 13849-1, PLe conforme a EN/ISO 13849-1, Tipo 4 conforme a EN/IEC 61496-1 e SILCL3 conforme a IEC 62061. Il modulo I/O di sicurezza può essere configurato solo con CPU di sicurezza XPSMCMC10804 o XPSMCMC10804G. Gli accessori compatibili con il modulo Modicon MCM sono la scheda di memoria ed il connettore posteriore. Il modulo si installa su una guida DIN Omega 35 mm conforme a EN 50022. Fornisce flessibilità e scalabilità da 8 ingressi, 2 uscite a canale doppio/4 a canale singolo fino a 128 ingressi, 16 uscite a canale doppio/32 a canale singolo, fino a 32 o 48 uscite di segnalazione. I moduli di sicurezza configurabili modulari Modicon MCM è progettato per monitorare le funzioni di sicurezza di una una macchina, riducendo al minimo il rischio delle persone che accedono alle parti in movimento pericolose della macchina.
VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

Caratteristiche

Gamma prodotto	Automazione di sicurezza Preventa
Tipo prodotto	Modulo di espansione ingresso di sicurezza
Nome dispositivo	XPSMCM
collegamento elettrico	Morsetto a vite
Tensione nominale di alimentazione [Us]	24 V - 20...20 % DC
numero di ingressi	4,0 analogico
funzione del modulo	Corrente ingresso analogico per ingresso analogico Tensione ingresso analogico per ingresso analogico in corrente

Caratteristiche tecniche
consumo massimo in W	3 W
potenza dissipata in W	3 W
Tipologia di connessione integrata	Backplane expansion bus
numero di morsettiere	4
connessioni - morsetti	2 morsettiere a vite imperdibile, morsettiera estraibile 1 morsettiere a vite imperdibile, morsettiera estraibile
stato tensione 0 garantito	0...10 V per ingresso analogico 0...10 V per analog input voltage 0...10 V per analogue input 0...10 V per circuito ingresso analogico 0...10 V per segnali di ingresso analogici 0...10 V per sensore di temperatura
stato attuale 0 garantito	0...20 mA (ingresso analogico) 0...20 mA (ingresso analogico in corrente) 0...20 mA (analogue input) 0...20 mA (circuito ingresso analogico) 0...20 mA (segnali di ingresso analogici) 0...20 mA (sensore di temperatura)
livello di sicurezza	Fino alla categoria 4 conforme a ISO 13849-1 Fino a PL = e conforme a ISO 13849-1 Puo' raggiungere SIL 3 conforme a IEC 61508 SILCL 3 conforme a IEC 62061
marchi qualità	CE
tensione ingresso digitale	24 V CC
segnalazione locale	1 LED verde con PWR contrassegni per Alimentazione ON 1 LED verde con RUN contrassegni per RUN (stato) 1 LED rosso con E IN contrassegni per errore interno 1 LED rosso con E EX contrassegni per errore esterno 2 LED arancione con ADDR contrassegni per indirizzo nodo 4 LED verde/rosso con IN contrassegni per stato ingresso
sezione dei fili	0,2…1,5 mm² - AWG 24...AWG 16 flessibile cavosenza estremità cavo 0,2…2,5 mm² - AWG 24...AWG 14 flessibile cavosenza estremità cavo 0,25…1 mm² - AWG 23...AWG 18 flessibile cavocon estremità cavo, senza mascherina 0,25…2,5 mm² - AWG 23...AWG 14 flessibile cavocon estremità cavo, con mascherina 0,25…2,5 mm² - AWG 23...AWG 14 flessibile cavocon estremità cavo, senza mascherina 0,5…1,5 mm² - AWG 20...AWG 16 flessibile cavocon estremità cavo, con mascherina doppia 0,2…1 mm² - AWG 24...AWG 18 solido cavosenza estremità cavo 0,2…2,5 mm² - AWG 24...AWG 14 solido cavosenza estremità cavo
supporto di montaggio	Omega guida DIN 35 mm conforme a EN 50022
profondità	114,5 mm
altezza	99 mm
larghezza	22,5 mm
peso prodotto	0,164 kg

Ambiente
Norme di riferimento	IEC 62061 IEC 61508 ISO 13849-1 IEC 61800-5-1
Certificazioni prodotto	RCM cULus TÜV
grado di protezione IP	IP20 (cassetta)
temperatura ambiente di funzionamento	-10…55 °C
temperatura di stoccaggio	-20…85 °C
umidità relativa	10…95 %
Grado di inquinamento	2
Tensione nominale di tenuta ad impulso [Uimp]	4 kV conforme a IEC 61800-5-1
Dati di affidabilità sicurezza	PFHd = 1.53E-8 1/h DC > 99 % MTTFd = 106 years alto
isolamento	250 V CA tra alimentazione e alloggiamento conforme a IEC 61800-5-1
categoria di sovratensione	II
compatibilità elettromagnetica	Test immunità scarica elettrostatica - test level: 6 kV (su contatto) conforming to IEC 61000-4-2 Test immunità scarica elettrostatica - test level: 20 kV (in aria) conforming to IEC 61000-4-2 Suscettività ai campi elettromagnetici - test level: 10 V/m (80...1000 MHz) conforming to IEC 61000-4-3 Suscettività ai campi elettromagnetici - test level: 30 V/m (1,4 GHz...2 GHz) conforming to IEC 61000-4-3
resistenza alle vibrazioni	+/-0,35 mm (F= 10…55 Hz) conforme a IEC 61496-1
tenuta agli urti	10 gn (durata = 16 ms) per 100 shocks per asse conforme a IEC 61496-1
