Controllore M241 24 I/O PNP Ethernet CAN Master Modicon TM241CEC24T Schneider

Riferimento: 5334/DE3/DX/Q45+DF1DX/Q26

Condizione: Nuovo

179,00 € tasse incl.

Più dettagli

26 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Modulo di communicazione
Marca	Schneider Electric
Codice Schneider	TM241CEC24T
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider TM241CEC24T Modicon 24I/O Tr PNP Ethernet CAN Master
Il controllore TM241 fa parte della gamma di controllore logici Modicon M241. Ha 24 I/O logici ed è alimentato a 24V DC. Viene fornito con morsettiere a vite rimovibili per il collegamento degli I/O, una morsettiera rimovibile per il collegamento dell'alimentazione, una batteria di backup a bottone BR2032. Il controllore logico M241 ha 5 porte di comunicazione integrate, due collegamenti seriali (RS232/RS485 e RS485) e una porta di programmazione USB mini-B. Dispone inoltre di una porta Ethernet e di una porta CANopen. Consente il controllo di movimenti semplici o dei circuiti di controllo. La capacità dei controllore logici M221 può essere ampliata con l'offerta del modulo di espansione Modicon TM3.

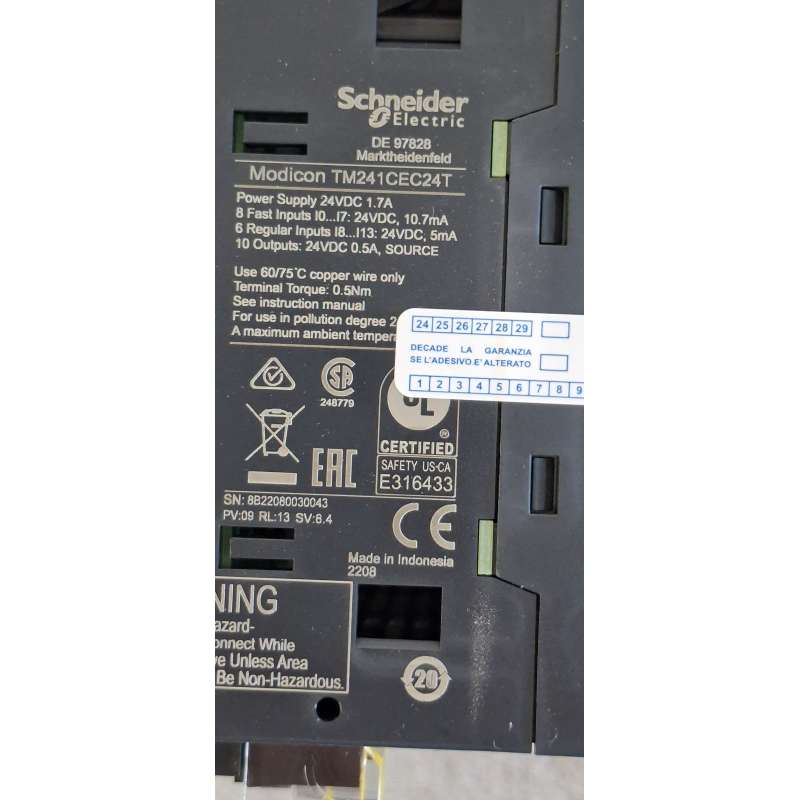

SERIALE 8B22080030043.

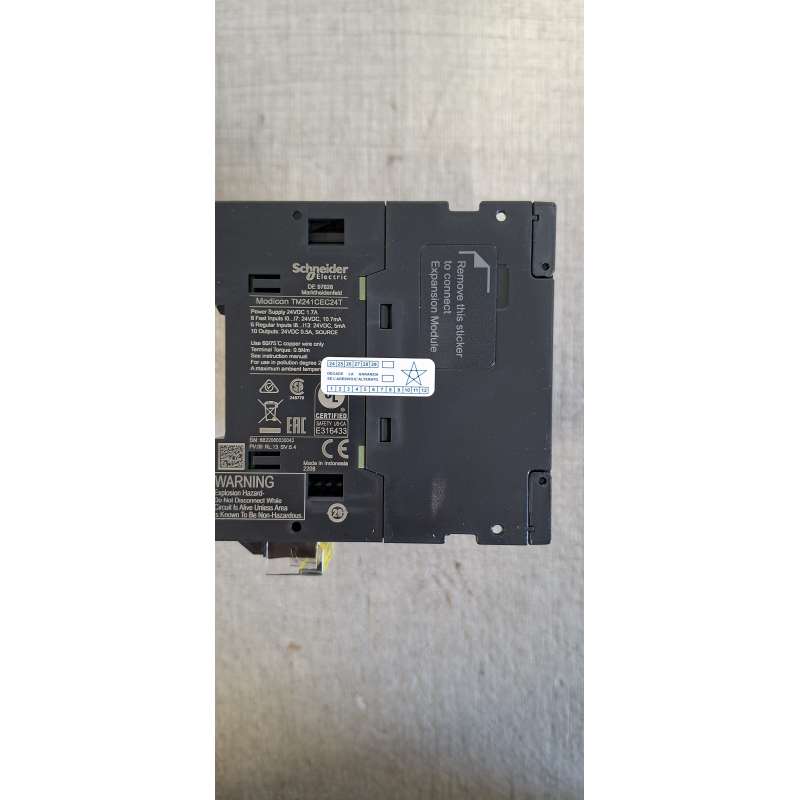

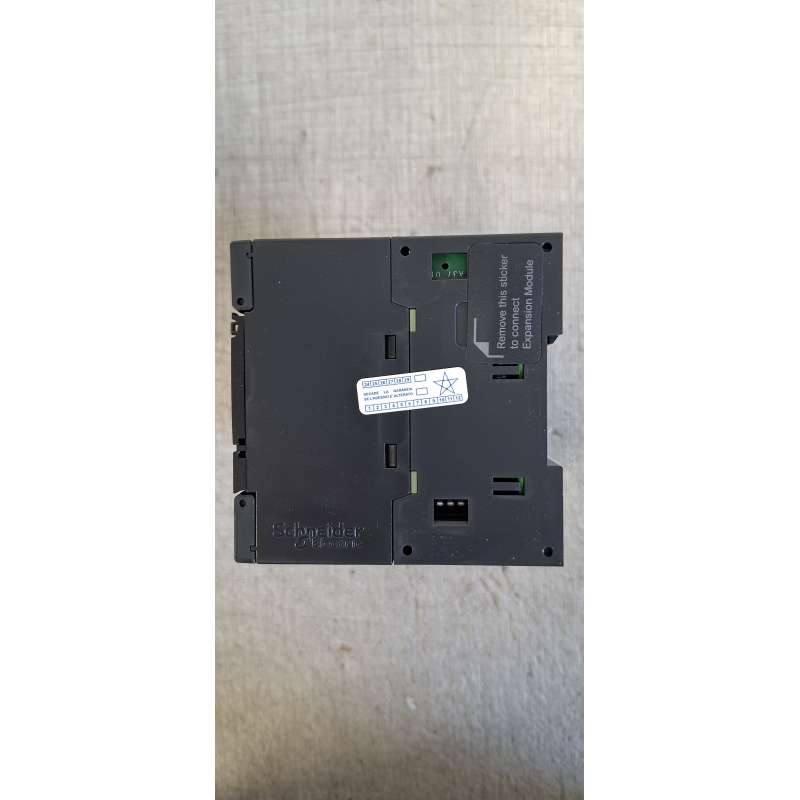

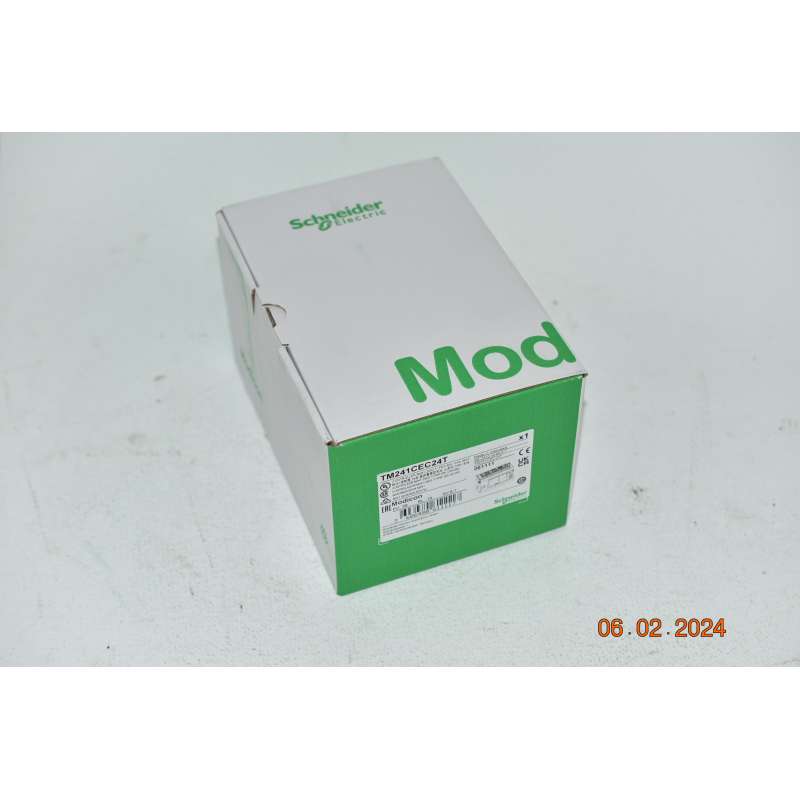

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DA ME

Disponibilità di magazzino 30 pezzi

Gamma prodotto	Modicon M241
Tipo prodotto	Controllore logico
Tensione alimentazione nominale [Us]	24 V CC
numero ingressi digitali	14, ingresso digitale 8 ingresso rapido conforme a IEC 61131-2 Tipo 1
tipo uscita digitale	Transistor
numero uscite digitali	10 transistor 4 uscita rapida
tensione uscita digitale	24 V CC per uscita a transistor
corrente uscita digitale	0,5 A per uscita a transistor (Q0...Q9) 0,1 A per uscita rapida (modo PTO) (Q0...Q3)

Caratteristiche tecniche
numero I/O digitali	24
numero di moduli I/O di espansione	7 (locale architettura I/O) 14 (remota architettura I/O)
limiti tensione alimentazione	20,4…28,8 V
corrente di spunto	50 A
potenza assorbita in W	32,6…40,4 W (con numero max moduli espansione I/O)
logica ingresso digitale	Sink or source
tensione ingresso digitale	24 V
tipo tensione ingresso digitale	CC
stato tensione 1 garantito	>= 15 V per ingresso
stato tensione 0 garantito	<= 5 V per ingresso
corrente ingresso digitale	5 mA per ingresso 10,7 mA per ingresso rapido
impedenza d'ingresso	4,7 kOhm per ingresso 2,81 kOhm per ingresso rapido
tempo di risposta	50 µs turn-on, I0...I13 terminali per ingresso 50 µs turn-off, I0...I13 terminali per ingresso <= 2 µs turn-on, I0...I7 terminali per ingresso rapido <= 2 µs turn-off, I0...I7 terminali per ingresso rapido <= 34 µs turn-on, Q0...Q9 terminali per uscita <= 250 µs turn-off, Q0...Q9 terminali per uscita <= 2 µs turn-on, Q0...Q3 terminali per uscita rapida <= 2 µs turn-off, Q0...Q3 terminali per uscita rapida
tempo filtraggio configurabile	1 µs per ingresso rapido 12 ms per ingresso rapido 0 ms per ingresso 1 ms per ingresso 4 ms per ingresso 12 ms per ingresso
logica uscita digitale	Logica positiva (source)
limiti tensione uscita	30 V CC
corrente per uscita comune	2 A con Q0...Q3 terminale per uscita rapida 2 A con Q4...Q7 terminale per uscita 1 A con Q8...Q9 terminale per uscita
frequenza uscita	20 kHz per uscita rapida (modo PWM) 100 kHz per fast output (PLS mode) 1 kHz per uscita
precisione	+/-0,1% a 0,02…0,1 kHz per uscita rapida +/- 1 % a 0,1…1 kHz per uscita rapida
massima corrente di dispersione	5 µA per uscita
massimacaduta di tensione	<1 V
massimo carico al tungsteno	<2,4 W
tipo di protezione	Protezione da cortocircuito Protezione da corto circuito e sovraccarico con reset automatico Protezione polarità inversa per uscita rapida
tempo di reset	10 ms reset automatico uscita 12 s reset automatico uscita rapida
capacità memoria	64 MB per system memory RAM
backup dati	128 MB memoria Flash integrata per backup del programma utente
unità di salvataggio dati	<= 16 GB scheda SD (opzionale)
tipo di batteria	BR2032 litio non-ricaricabile, durata batteria: 4 anni
tempo di backup	2 anni a 25 °C
tempo di esecuzione per 1Kistruzione	0,3 ms per event and periodic task 0,7 ms per other instruction
struttura applicazione	8 task da evento esterno 4 task master cicliche 3 task master cicliche + 1 task esecuzione libera 8 task su evento
orologio in tempo reale	Con
deriva del clock	<= 60 s/mese a 25 °C
funzioni di posizionamento	PTO funzione 4 canali 100 kHz) PTO funzione 4 canali per uscita a transistor 1 kHz)
numero ingresso conteggio	4 fast input (HSC mode) a 200 kHz 14 ingresso standard a 1 kHz
tipo segnale di controllo	A/B a 100 kHz per fast input (HSC mode) Impulso/direzione a 200 kHz per fast input (HSC mode) Single phase a 200 kHz per fast input (HSC mode)
tipo di connessione integrata	Collegamento seriale non isolato serial 1 con RJ45 connettore e RS232/RS485 Collegamento seriale non isolato serial 2 con morsettiera a vite removibile connettore e RS485 Porta USB con mini B USB 2.0 connettore Ethernet con RJ45 connettore CANopen J1939 con SUB-D 9 maschio connettore
alimentazione	(Serial 1)alimentazione collegamento seriale: 5 V, <200 mA
velocità di trasmissione	1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 15 m per RS485 1,2...115,2 kbit/s (impostazione predefinita 115,2 kbit/s) per lunghezza bus di 3 m per RS232 480 Mbit/s per lunghezza bus di 3 m per USB 10/100 Mbit/s per Ethernet 1000 kbit/s per lunghezza bus di 20 m per CANopen 800 kbit/s per lunghezza bus di 40 m per CANopen 500 kbit/s per lunghezza bus di 100 m per CANopen 250 kbit/s per lunghezza bus di 250 m per CANopen 125 kbit/s per lunghezza bus di 500 m per CANopen 50 kbit/s per lunghezza bus di 1000 m per CANopen 20 kbit/s per lunghezza bus di 2500 m per CANopen
protocollo porta comunicazione	Collegamento seriale non isolato: Modbus protocollo master/slave
porta Ethernet	10BASE-T/100BASE-TX - 1 porte cavo in rame
ethernet services	SNMP client/server Modbus TCP slave device Modbus TCP server Modbus TCP client IEC VAR ACCESS Client/server FTP SQL client DHCP client Ethernet/IP adapter Invio e ricezione email dal controllore con librerie TCP/UDP Web server (WebVisu & XWeb system) OPC UA server DNS client
segnalazione locale	1 LED (verde)PWR:1 LED (verde)RUN:1 LED (rosso)errore del modulo (ERR): 1 LED (rosso)I/O error (I/O): 1 LED (verde)SD card access (SD): 1 LED (rosso)BAT:1 LED (verde)SL1: 1 LED (verde)SL2: 1 LED (rosso)bus fault on TM4 (TM4): 1 LED per via (verde)stato I/O: 1 LED (verde)attività porta Ethernet:1 LED (verde)CANopen run:1 LED (verde)CANopen error:
collegamento elettrico	Morsettiera vite estraibilefor inputs and outputs (passo 5,08 mm) morsettiera vite estraibileper connettere l'alimentazione 24 V CC (passo 5,08 mm)
lunghezza massima del cavo tra i dispositivi	Cavo non schermato: <50 m per ingresso Cavo schermato: <10 m per ingresso rapido Cavo non schermato: <50 m per uscita Cavo schermato: <3 m per uscita rapida
isolamento	Tra alimentazione e logica interna a 500 V CA Non isolato tra alimentazione e terra Between input and internal logic a 500 V CA Non isolato tra gli ingressi Tra ingresso rapido e logica interna a 500 V CA Tra uscita e logica interna a 500 V CA Non isolato tra uscite Tra uscita rapida e logica interna a 500 V CA
marcatura	CE
resistenza alle sovratensioni	1 kV Linea di alimentazione (DC) modo comune conforme a IEC 61000-4-5 1 kV cavo schermato modo comune conforme a IEC 61000-4-5 0,5 kV Linea di alimentazione (DC) modo differenziale conforme a IEC 61000-4-5 1 kV uscita relè modo differenziale conforme a IEC 61000-4-5 1 kV ingresso modo comune conforme a IEC 61000-4-5 1 kV uscita a transistor modo comune conforme a IEC 61000-4-5
servizi web	WEB Server
numero massimo di connessioni	16 Ethernet/IP device 8 server Modbus
profilo funzioni CANopen	DS 301 V4.02 DR 303-1
numero di slave	63 CANopen:
supporto di montaggio	Top hat type TH35-15 rail conforme a IEC 60715 Top hat type TH35-7.5 rail conforme a IEC 60715 piastra o pannello con kit di fissaggio
altezza	90 mm
profondità	95 mm
larghezza	150 mm
peso prodotto	0,53 kg
