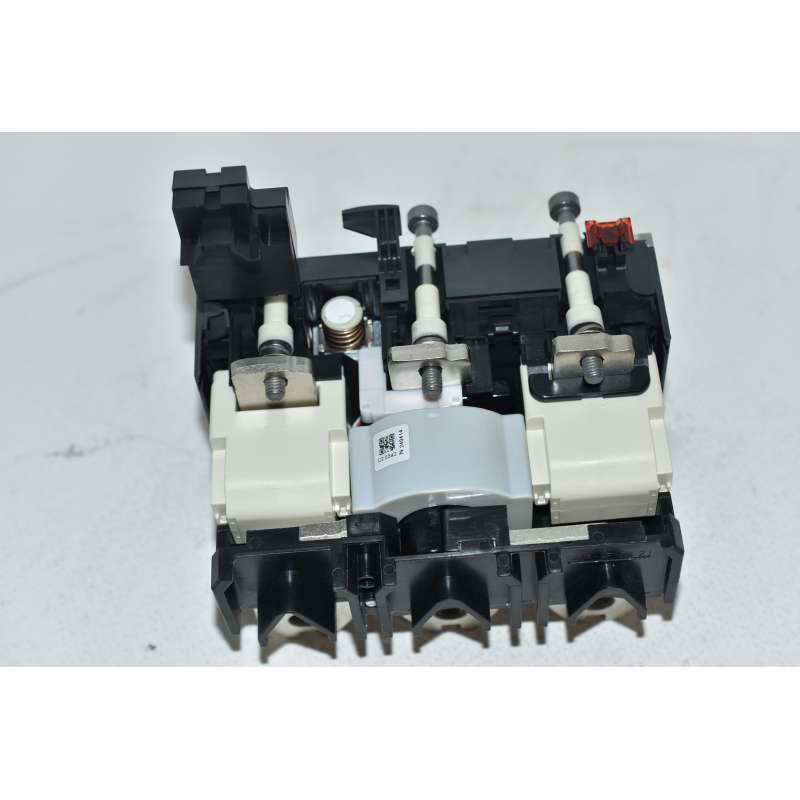

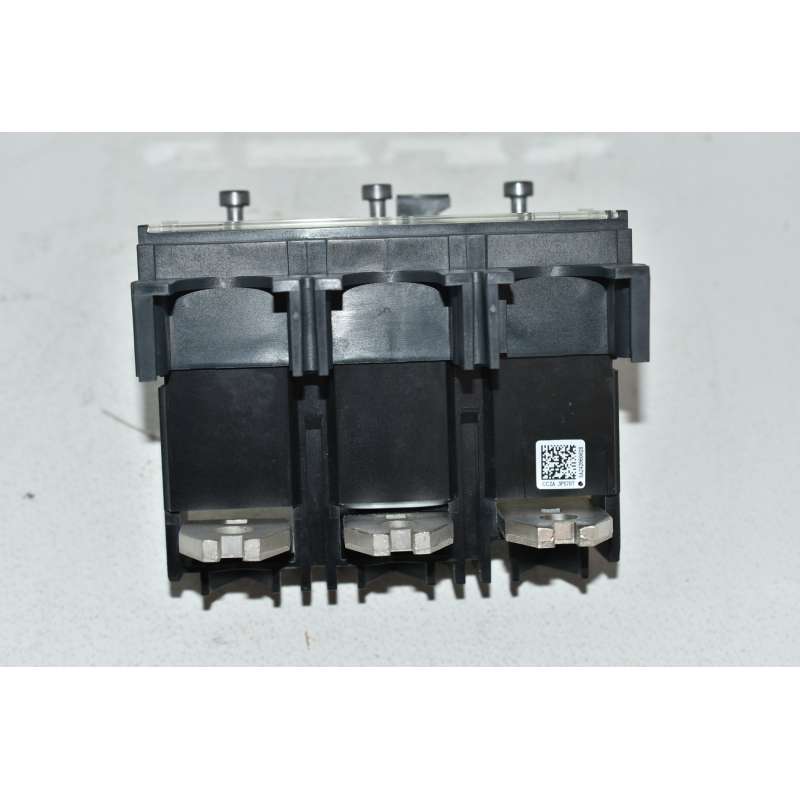

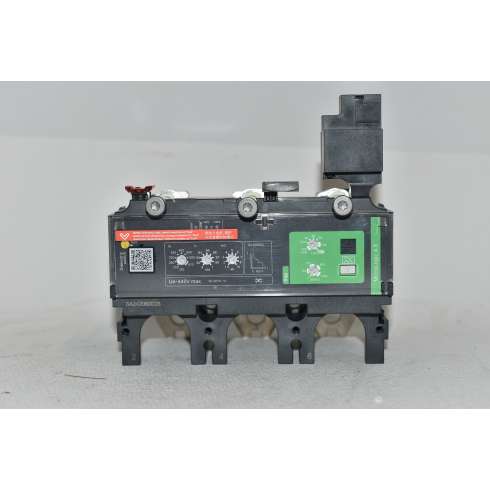

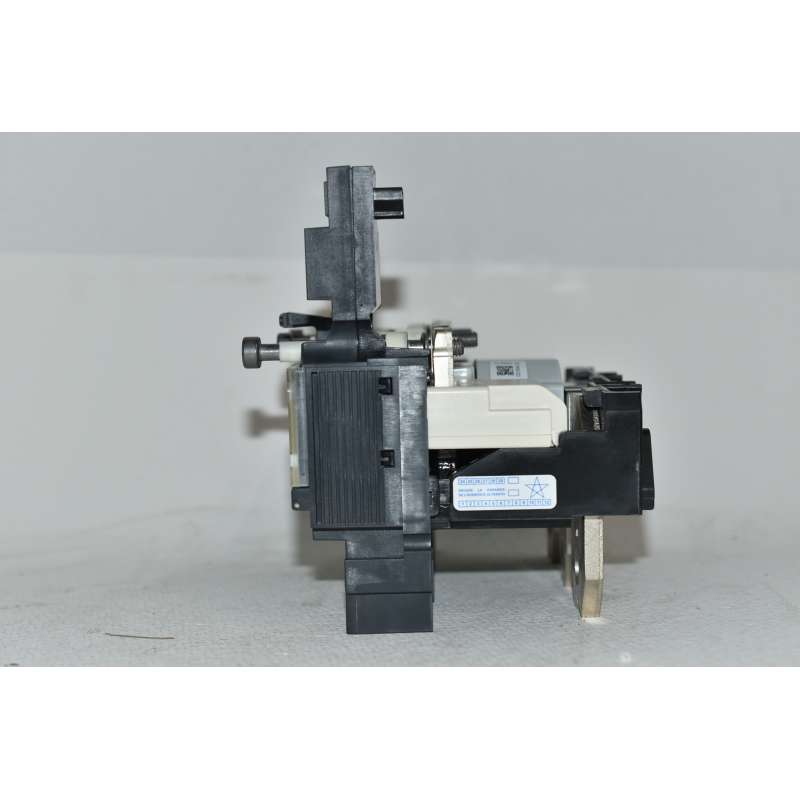

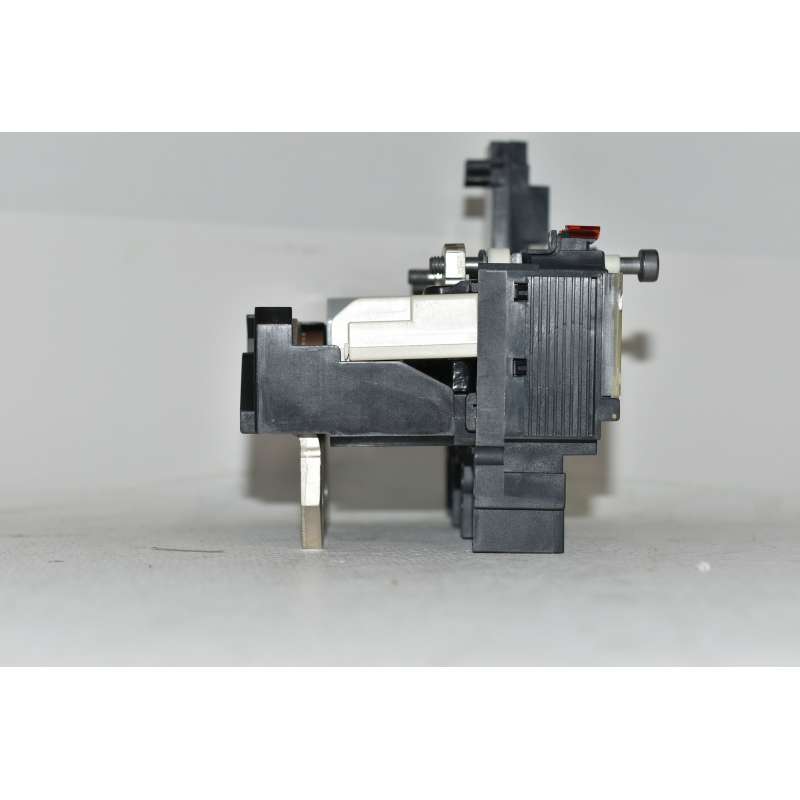

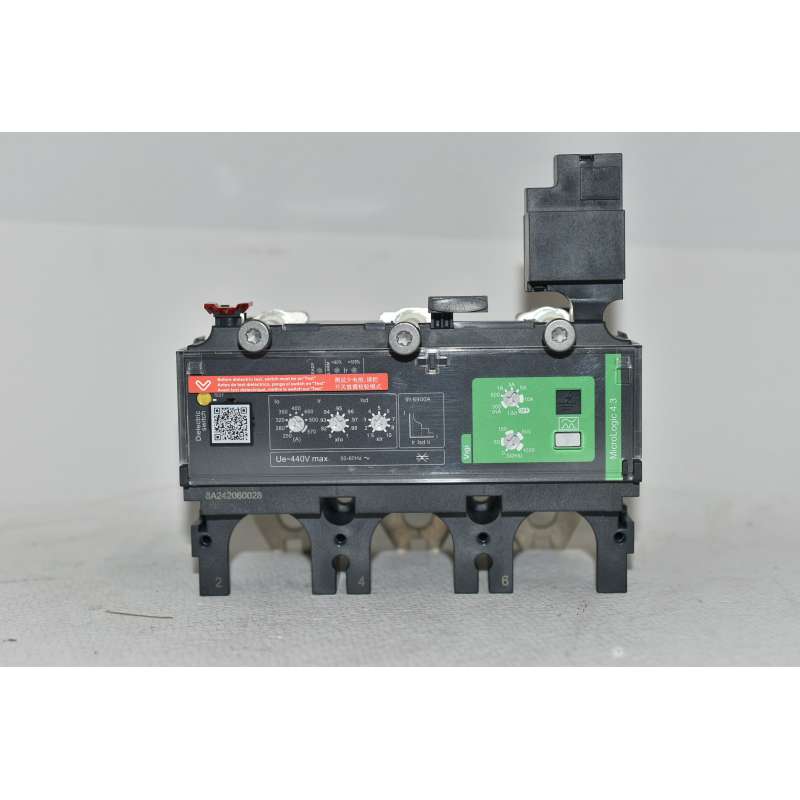

C6334V570 Sganciatore MicroLogic Vigi 4,3 Schneider ComPacT NSX 630 3 Poli

Riferimento: 7107/BH2/SX/Q1

Condizione: Nuovo

900,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore Differenziale
Marca	Schneider Electric

C6334V570 Sganciatore MicroLogic Vigi 4,3 Schneider ComPacT NSX 630 3 Poli protezioni ellettroniche di base e per correnti differenziali,valore nominale 570Amp
Descrizione
MicroLogic 4.3 è uno sganciatore elettronico 3d a 3 poli utilizzato sugli interruttori ComPacT NSX 630. Questo sganciatore elettronico con corrente nominale di 570 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea fissa contro i cortocircuiti. Lo sganciatore Vigi MicroLogic 4.3 offre una protezione differenziale regolabile integrata. MicroLogic 4.3 indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. Un preallarme differenziale può essere disponibile a distanza installando il modulo SDx opzionale (LV429532). Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
Caratteristiche:

Gamma	"ComPacT new generation"
Gamma Prodotto	"ComPacT NSX400...630 new generation"
Tipo Prodotto	Unità di controllo
Nome sganciatore	"Micrologic 4.3"
Tecnologia sganciatore	Elettronico
Compatibilità Gamma	"ComPacT new generation" NSX630
Applicazione	Distribuzione
Numero di poli	3P
descrizione poli protetti	3D
funzioni di protezione sganciatore	LSoIR
tipo di protezione	L : for protezione da sovraccarico (prolungato) "So" : for protezione da cortocircuito di breve durata con ritardo fisso I : for Protezione cortocircuito istantanea R : for protezione differenziale terra
Corrente nominale sganciatore	570 A a 40 °C
Tensione nominale di impiego [Ue]	440 V CA 50/60 Hz
Tipo di rete	CA
Frequenza Di Rete	50/60 Hz
Montaggio interruttore	Fisso

Caratteristiche tecniche
Tipo regolazione protezione termica Ir	Regolabile, 9 valori
[Ir] Regolazione protezione termica	"250...570 A"
Tipo temporizzazione protezione termica tr	Fissa
[tr] temporizzazione protezione lungo ritardo	11 s a 7,2 x Ir 16 s a 6 x Ir 400 s a 1,5 x Ir
memoria termica	20 minuti prima e dopo lo scatto
Tipo regolazione protezione corto ritardo Isd	Regolabile
[Isd] Regolazione protezione corto ritardo	1.5...10 x Ir
Tipo temporizzazione protezione corto ritardo tsd	Fissa
Tipo regolazione protezione istantanea Ii	Fissa
[Ii] Regolazione protezione istantanea	6900 A
Protezione differenziale	Integrato
Tipo di protezione differenziale	Classe A
Tipo regolazione protezione differenziale IΔn	Regolabile
[IΔn] Regolazione protezione differenziale	0,3 A 0,5 A 1 A 3 A 5 A 10 A
Impostazioni protezione differenziale	OFF utilizzando il selettore rotativo IΔn
Tipo temporizzazione protezione differenziale Δt	Regolabile
[Δt] temporizzazione protezione differenziale	0 ms 60 ms 150 ms 500 ms 1 s
selettività logica ZSI	Senza
segnalazione locale	LED lampeggiante (verde) for pronto al funzionamento LED 105% Ir (rosso) for Sovraccarico LED 90% Ir (arancione) for Sovraccarico Indicatore colore (giallo) for corrente residua

Ambiente
Norme Di Riferimento	EN/IEC 60947-2
Classe di protezione contro le scariche elettriche	Classe II
Grado di inquinamento	3 conforme a IEC 60947-1
Grado Di Protezione IP	IP40 conforming to CEI 60529
Temperatura Ambiente Operativa	-25…70 °C
Temperatura Di Stoccaggio	-50…85 °C

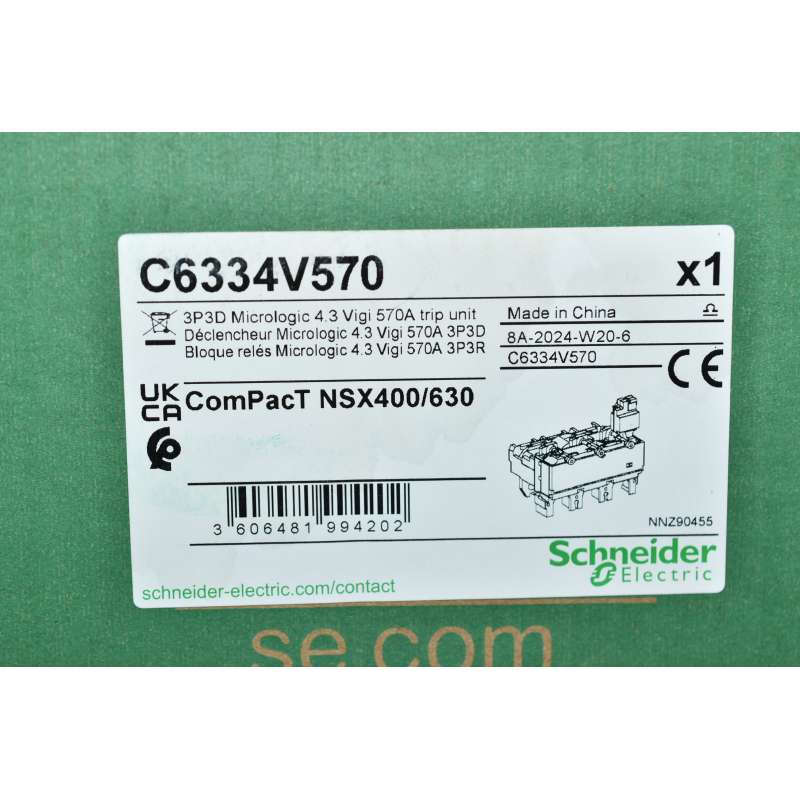

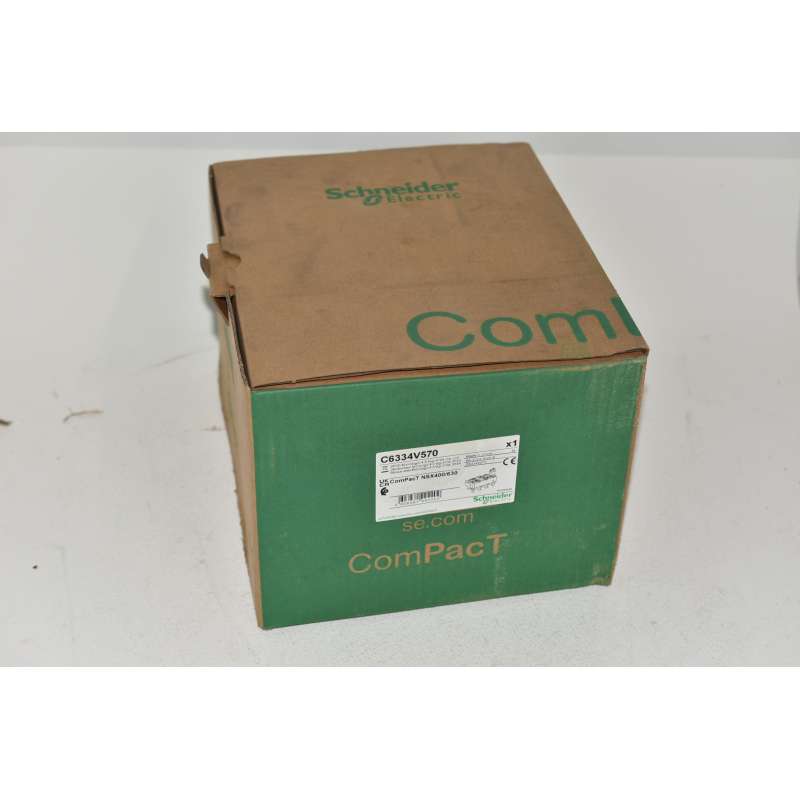

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
