LV429080 Sganciatore Micrologic 2.2 100 Amp-4 Poli 4D Schneider

Riferimento: 6620/DA2/SX/Q1

Condizione: Nuovo (Altro)

200,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Sganciatore

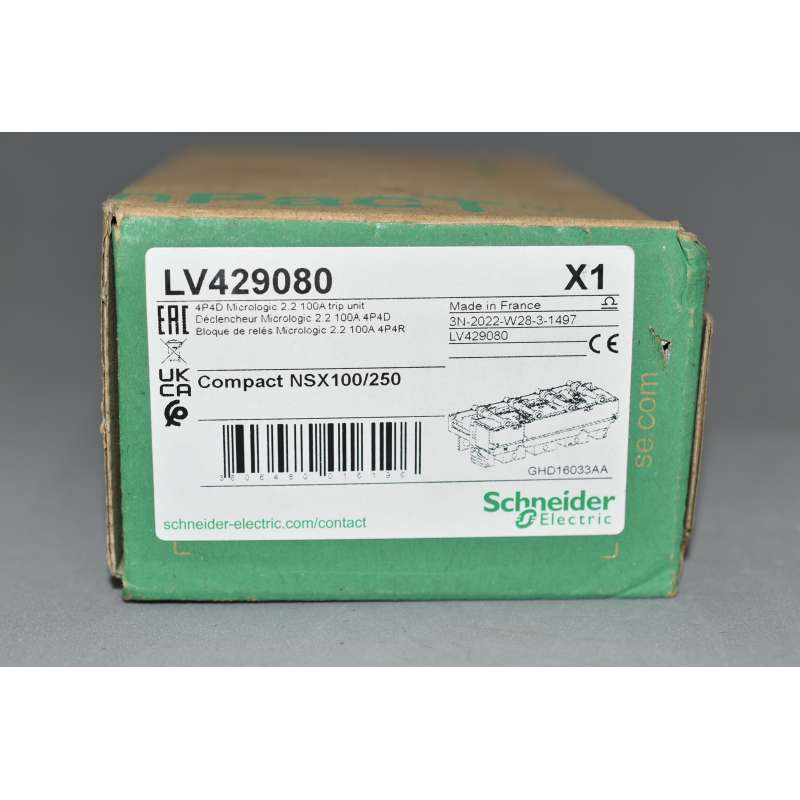

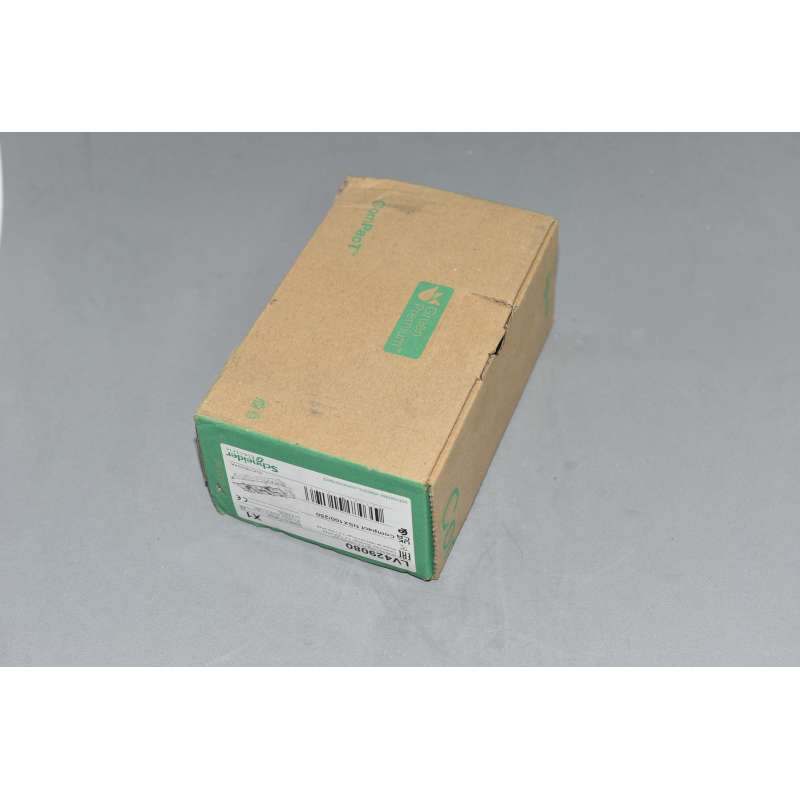

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

LV429080 Sganciatore Micrologic 2.2 100 Amp-4 Poli 4D Schneider

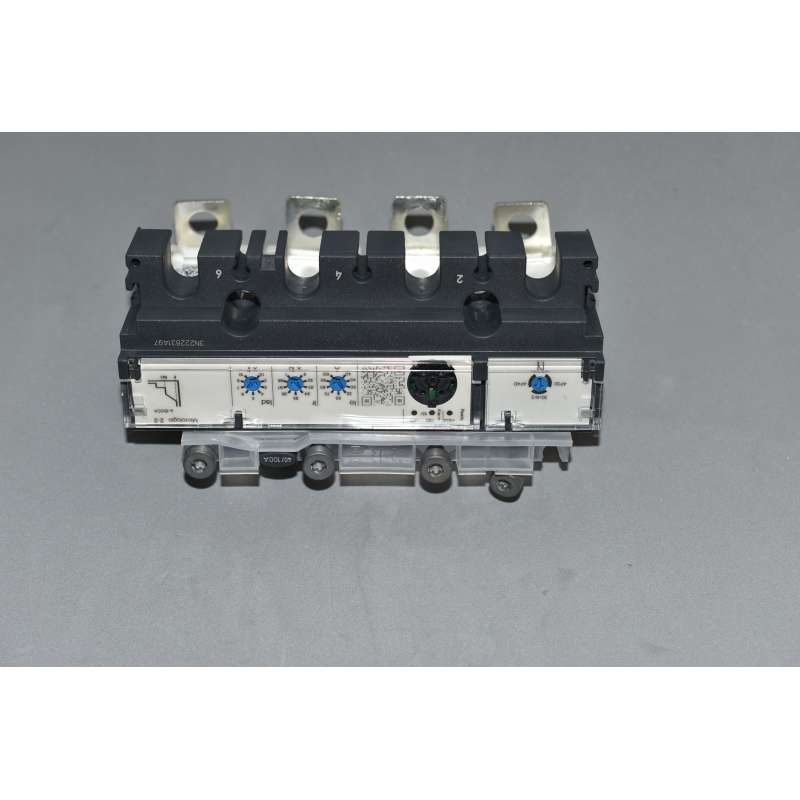

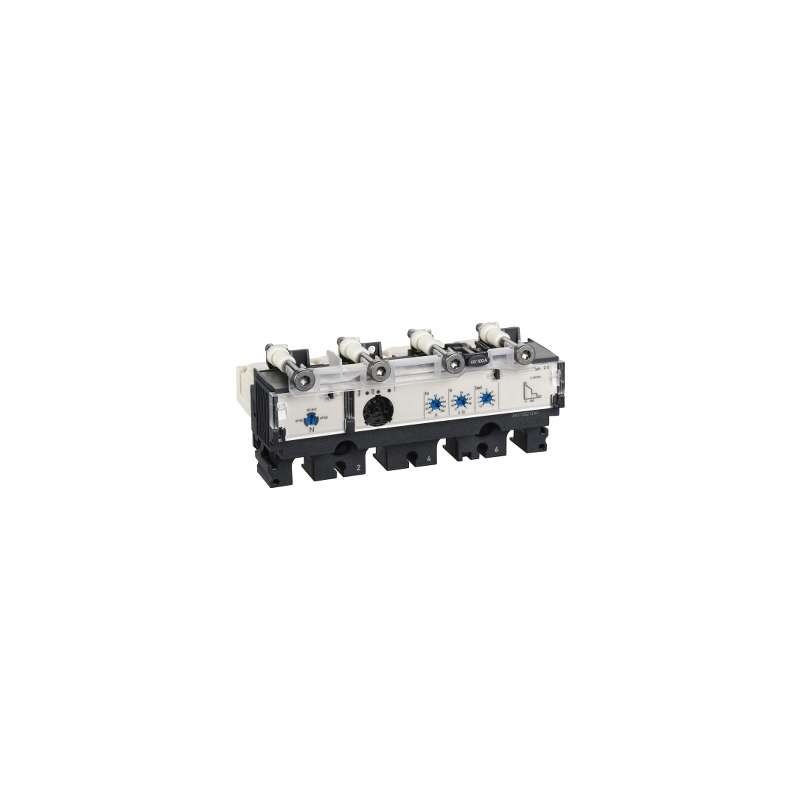

Micrologic 2.2 è uno sganciatore elettronico a 4 poli utilizzato sugli interruttori Compact NSX 100/160/250. Questo sganciatore elettronico con corrente nominale di 100 A è la scelta ideale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea fissa contro i cortocircuiti. La protezione del neutro può essere impostata con un interruttore a 3 posizioni. Micrologic 2.2 indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
Caratteristiche:

Gamma	Compact
Gamma Prodotto	"ComPact NSX100...250"
Tipo Prodotto	Unità di controllo
Nome sganciatore	Micrologic 2.2
Tecnologia sganciatore	Elettronico
Compatibilità Gamma	Compact NSX100 Compact NSX160 Compact NSX250
Applicazione	Distribuzione
Number of poles	4P
descrizione poli protetti	3t + N/2 4t 3t
Posizione neutro	Sinistra
funzioni di protezione sganciatore	LSoI
tipo di protezione	L : for protezione da sovraccarico (prolungato) "So" : for protezione da cortocircuito di breve durata con ritardo fisso I : for Protezione cortocircuito istantanea
Trip unit rated current	100 A a 40 °C
Tensione nominale di impiego [Ue]	690 V CA 50/60 Hz
Tipo di rete	CA
Frequenza Di Rete	50/60 Hz

Caratteristiche tecniche
Long-time pick-up adjustment type Ir (thermal protection)	Regolabile, 9 valori
[Ir] long-time protection pick-up adjustment range	40...100 A
Long-time protection delay adjustment type tr	Fissa
[tr] long-time protection delay adjustment range	11 s a 7,2 x Ir 16 s a 6 x Ir 400 s a 1,5 x Ir
memoria termica	20 minuti prima e dopo lo scatto
Short-time protection pick-up adjustment type Isd	Regolabile, 9 valori
[Isd] Short-time protection pick-up adjustment range	1.5...10 x Ir
Short-time protection delay adjustment type tsd	Fissa
[tsd] Short-time protection delay adjustment range	0,02 s
Instantaneous protection pick-up adjustment type Ii	Fissa
[Ii] instantaneous protection pick-up adjustment range	1500 A
Protezione differenziale	Senza
Neutral protection settings	0,5 x Ir (3t + N/2) 1 x Ir (4t) Nessuna protezione (3t)
selettività logica ZSI	Senza
segnalazione locale	LED lampeggiante (verde) for pronto al funzionamento LED 105% Ir (rosso) for Sovraccarico LED 90% Ir (arancione) for Sovraccarico

Ambiente
Norme Di Riferimento	UL 508 EN/IEC 60947-2
Certificazioni Prodotto	EAC Marina CCC
Temperatura Ambiente Operativa	-25…70 °C
Temperatura Di Stoccaggio	-50…85 °C

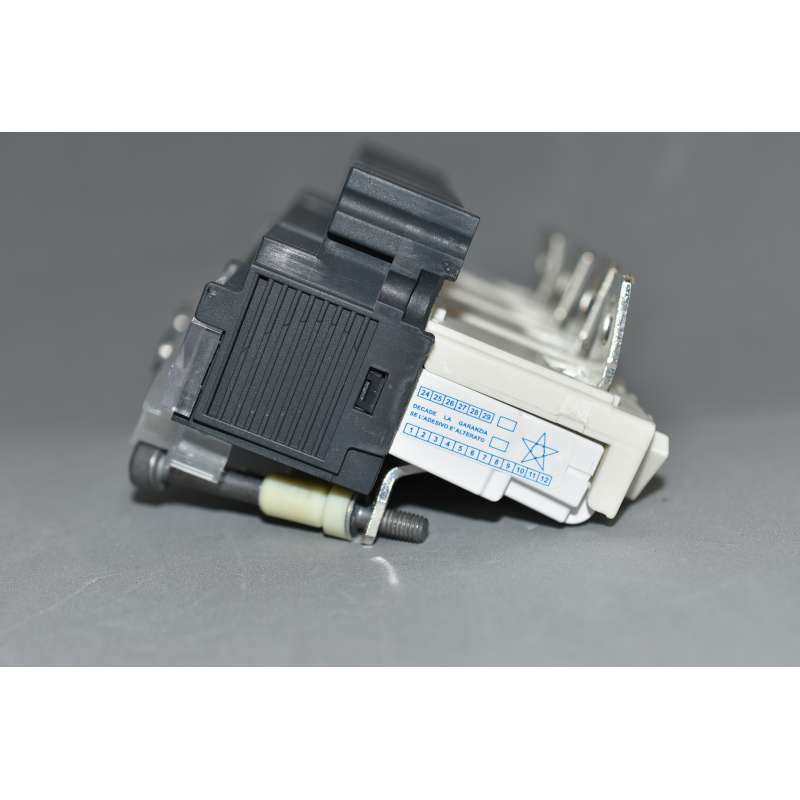

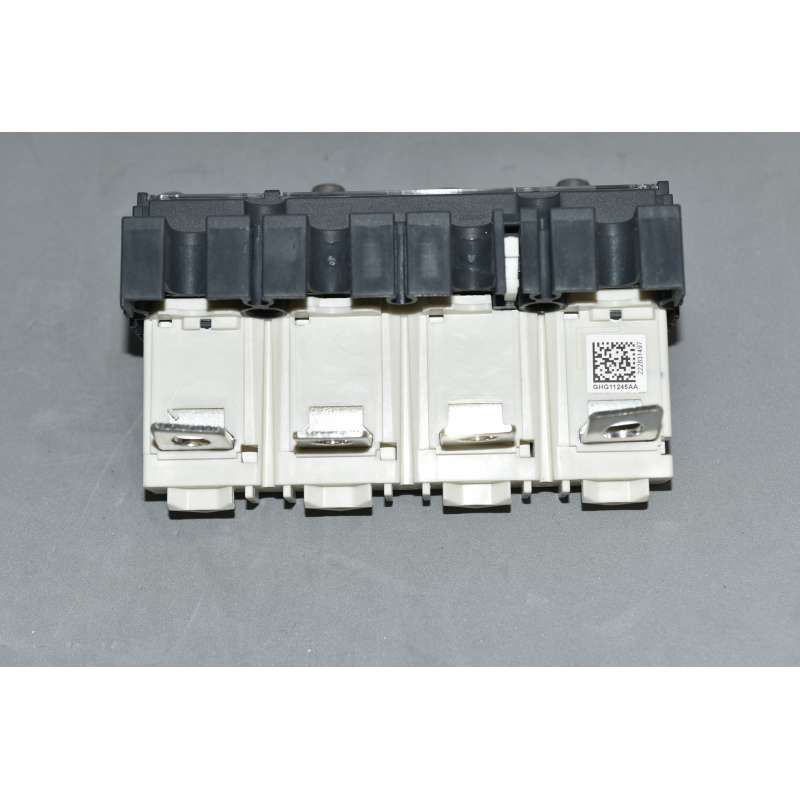

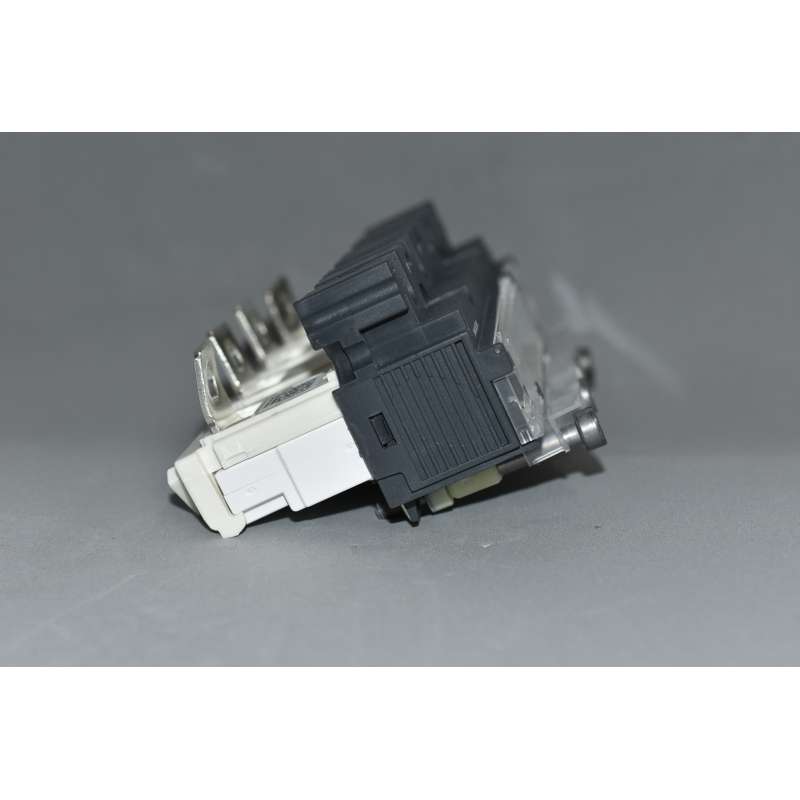

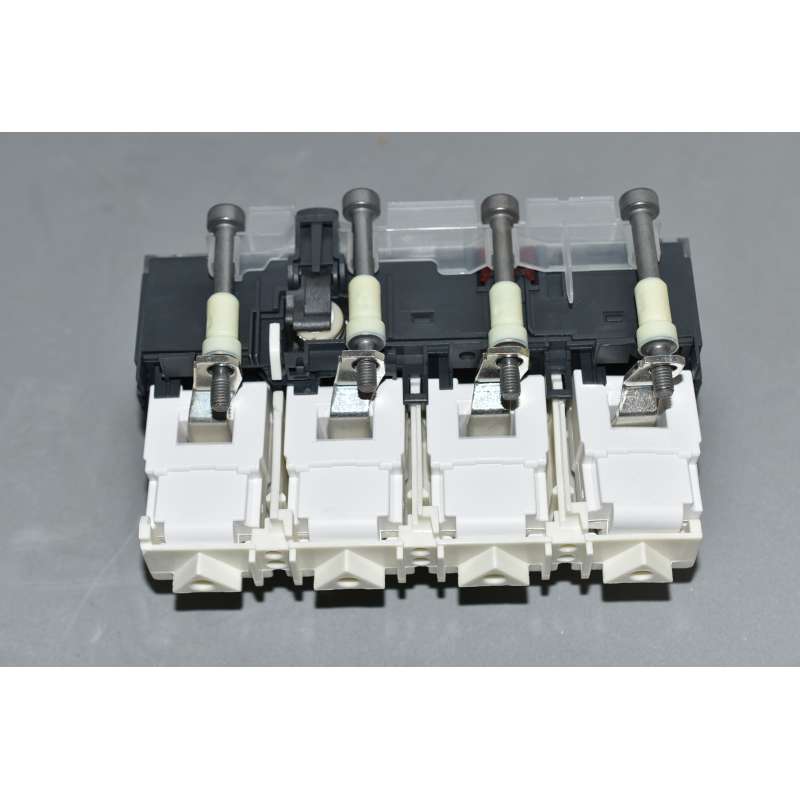

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.
