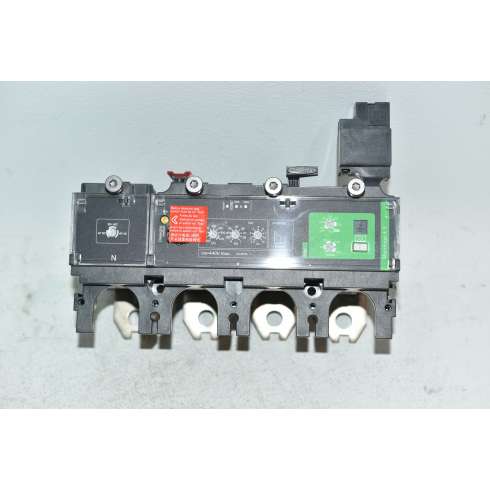

LV433933 Schneider Micrologic 4.3 ViGi 4P4D 570 Amp NSX400/630 Sganciatore + Differenziale

Riferimento: 6484/CC1/DX/Q3

Condizione: Nuovo (Altro)

900,00 € tasse incl.

3 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

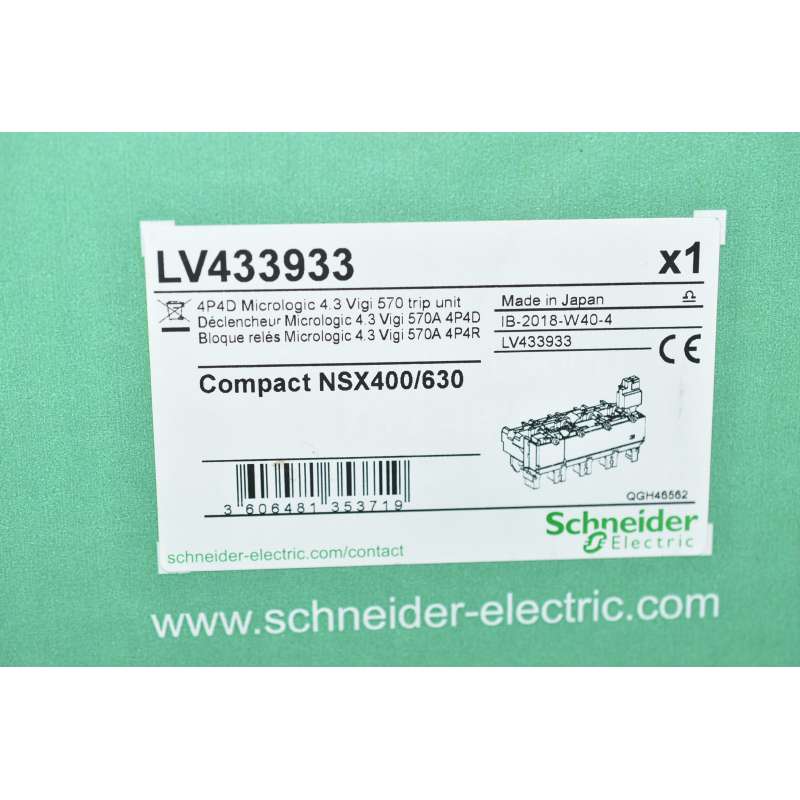

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto

LV433933 Schneider Micrologic 4.3 ViGi 4P4D 570 Amp NSX400/630 Sganciatore + Differenziale
Caratteristiche:

Gamma	Compact
Gamma Prodotto	"ComPact NSX400...630"
Tipo Prodotto	Unità di controllo
Nome sganciatore	"Micrologic 4.3"
Tecnologia sganciatore	Elettronico
Compatibilità Gamma	Compact NSX630
Applicazione	Distribuzione
Number of poles	4P
descrizione poli protetti	4t 3t 3t + N/2
Posizione neutro	Sinistra
funzioni di protezione sganciatore	LSoIR
tipo di protezione	L : for protezione da sovraccarico (prolungato) "So" : for protezione da cortocircuito di breve durata con ritardo fisso I : for Protezione cortocircuito istantanea R : for protezione differenziale terra
Trip unit rated current	570 A a 40 °C
Tensione nominale di impiego [Ue]	440 V CA 50/60 Hz
Tipo di rete	CA
Frequenza Di Rete	50/60 Hz

Caratteristiche tecniche
Long-time pick-up adjustment type Ir (thermal protection)	Regolabile, 9 valori
[Ir] long-time protection pick-up adjustment range	"250...570 A"
Long-time protection delay adjustment type tr	Fissa
[tr] long-time protection delay adjustment range	11 s a 7,2 x Ir 16 s a 6 x Ir 400 s a 1,5 x Ir
memoria termica	20 minuti prima e dopo lo scatto
Short-time protection pick-up adjustment type Isd	Regolabile
[Isd] Short-time protection pick-up adjustment range	1.5...10 x Ir
Short-time protection delay adjustment type tsd	Fissa
[tsd] Short-time protection delay adjustment range	0,02 s
Instantaneous protection pick-up adjustment type Ii	Fissa
[Ii] instantaneous protection pick-up adjustment range	6900 A
Protezione differenziale	Integrato
Tipo di protezione differenziale	Classe A
Earth-leakage protection sensitity adjustment type IΔn	Regolabile
[IΔn] earth-leakage protection sensitivity adjustment range	10 A 300 mA 500 mA 1 A 3 A 5 A
Earth-leakage protection specific mode	OFF using the IΔn rotary switch
Earth-leakage protection time delay adjustement type Δt	Regolabile
[Δt] Earth-leakage protection time delay adjustment range	0 ms 500 ms 1 s 150 ms 60 ms
Neutral protection settings	0,5 x Ir (3t + N/2) 1 x Ir (4t) Nessuna protezione (3t)
selettività logica ZSI	Senza
segnalazione locale	LED lampeggiante (verde) for pronto al funzionamento LED 105% Ir (rosso) for Sovraccarico LED 90% Ir (arancione) for Sovraccarico Indicatore colore (giallo) for corrente residua

Ambiente
Norme Di Riferimento	UL 508 NEMA AB1 EN 60947-2 IEC 60947-2
Certificazioni Prodotto	CB CCC EAC
Classe di protezione contro le scariche elettriche	Classe II
Grado di inquinamento	3 conforme a IEC 60947-1
Grado Di Protezione IP	IP40 conforming to CEI 60529
Temperatura Ambiente	-25…70 °C
Temperatura Di Stoccaggio	-40…85 °C

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	17 cm
Confezione 1: larghezza	21,4 cm
Confezione 1: profondità	25,9 cm
Confezione 1: peso	2,415 kg

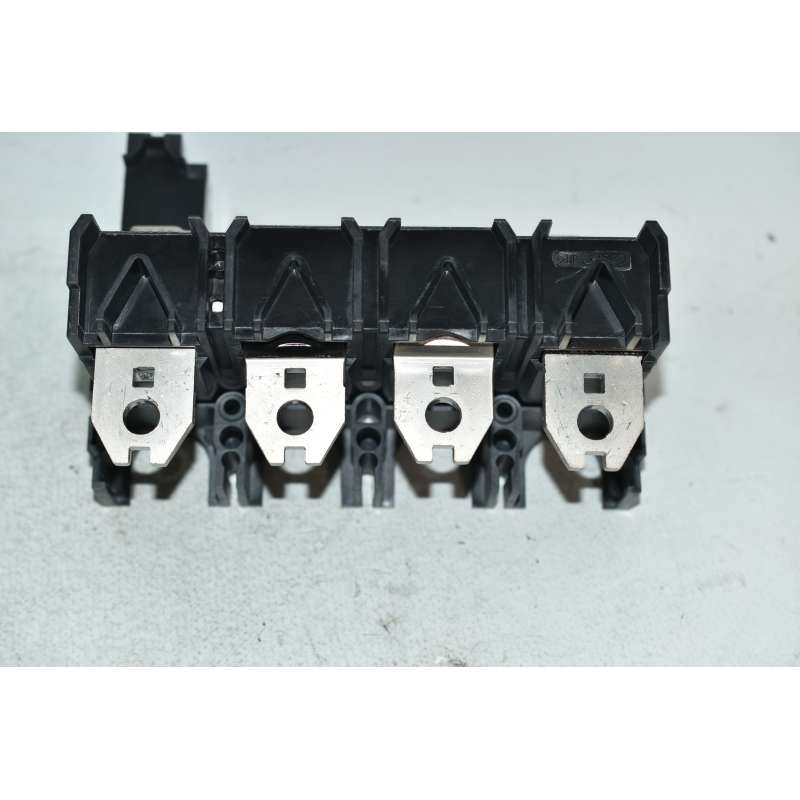

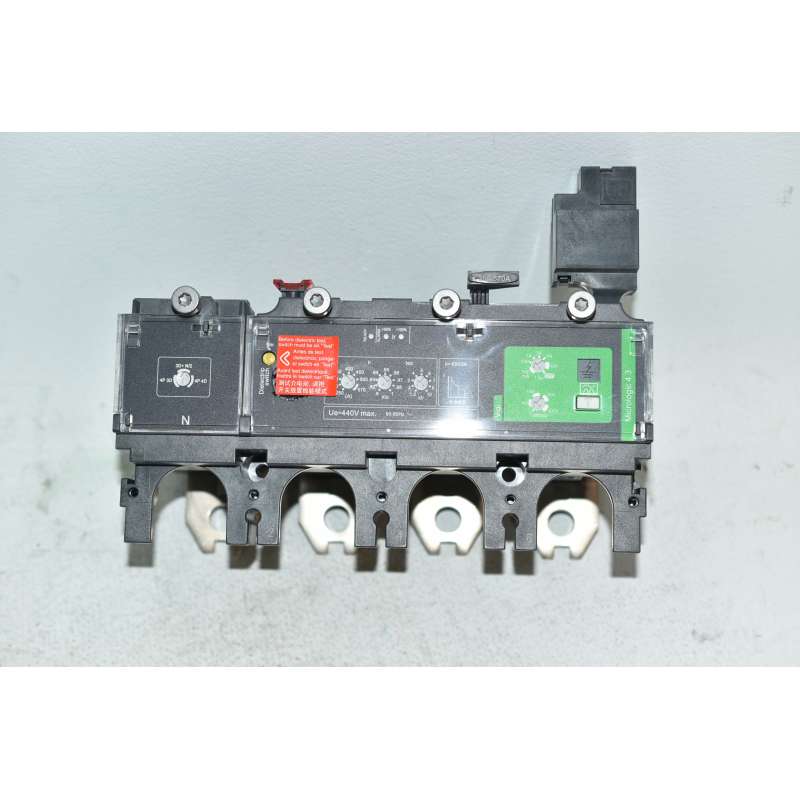

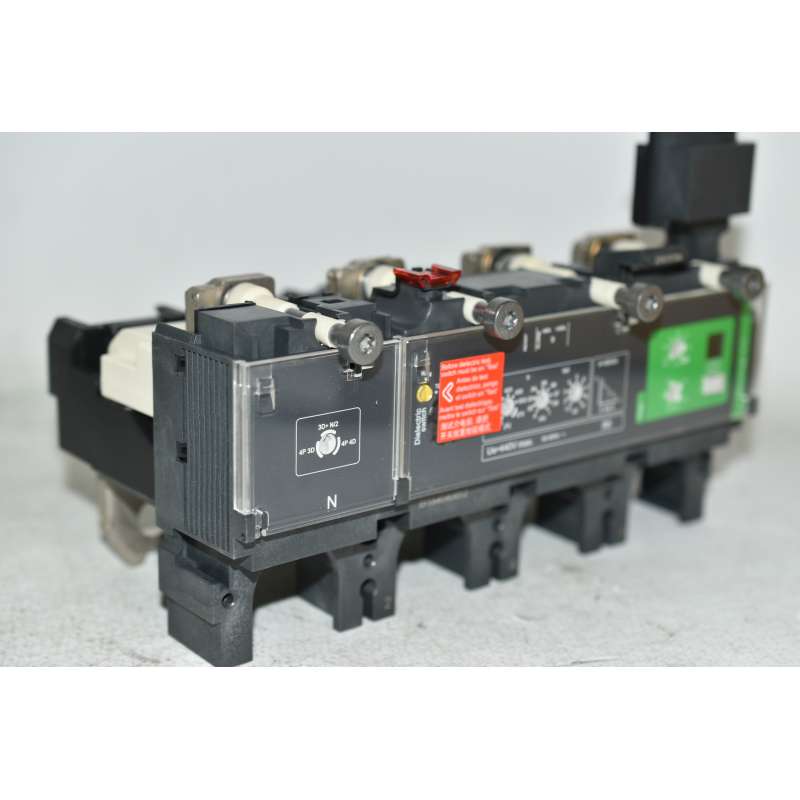

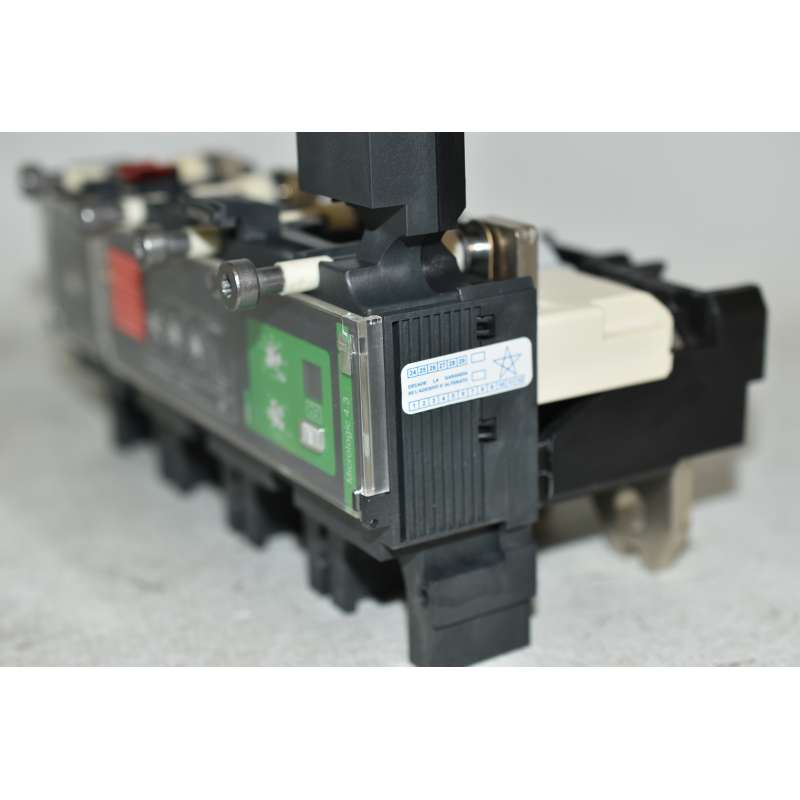

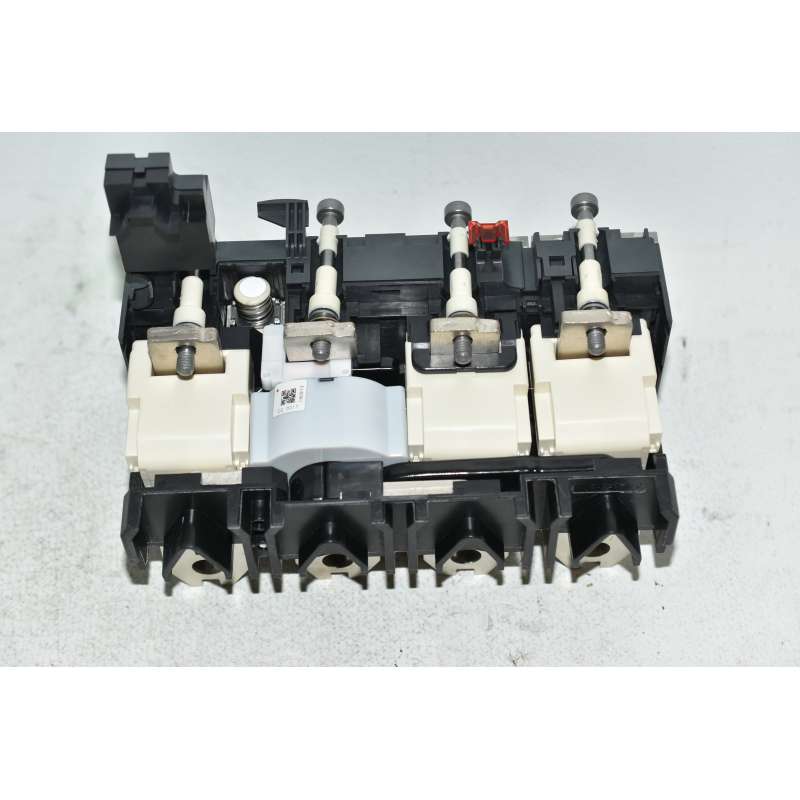

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
