Schneider TeSys GS2N3 Interruttore Sezionatore con Fusibile 3 Poli 250 Amp DIN 1

Riferimento: 6722/DF2/SX/Q1

Condizione: Nuovo (Altro)

250,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Fusibile
Descrizione delle condizioni	Viene spedito solo quello che vedete nella foto .Senza confezione originale
Marca	Schneider Electric

Schneider TeSys GS2N3 Interruttore Sezionatore con Fusibile 3 Poli 250 Amp DIN 1
Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 250 A/750 V, da utilizzare con collegamenti per fusibili cilindrici DIN di dimensioni 1 fino a 250 A, per applicazioni motore fino a 132 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale o dal lato destro GS2AH (sono disponibili diversi modelli). Terminali a vite da dotare di calotte terminali a monte e a valle 3P GS1AP43 (da ordinare separatamente), fornisce corrente nominale di cortocircuito elevata 100 kA a 400 V. I moduli di contatto ausiliari aggiuntivi GS1AM (montaggio frontale), GS1AN (montaggio laterale), GS1AF (montaggio superiore per segnalazione bruciatura con fusibili con percussore) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili collegamenti di fusibili a lama dimensione 1 di tipo aM e gG senza percussori DF2HA DF2HN e con percussori DF4HA DF4HN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
Caratteristiche:

Gamma	TeSys
Nome Prodotto	TeSys GS
Nome Dispositivo	GS2N
Tipo Prodotto	Switch-disconnector-fuse
Numero di poli	3P
descrizione poli protetti	3t
Composizione e tipologia contatti	3 NO
Corrente termica convenzionale in aria aperta [Ith]	250 A (at 40 °C)
Corrente nominale di impiego [Ie]	200 A a 440 V 2 poli in serie per fase DC-23A 200 A a 440 V 2 poli in serie per fase DC-23B 250 A a 400 V AC-23A 250 A a 400 V AC-23B 250 A a 500 V AC-23A 250 A a 500 V AC-23B 250 A a 690 V AC-23A 250 A a 690 V AC-23B
tipo fusibile	DIN
Calibro fusibile	1
Tipo di rete	DC CA
Frequenza Di Rete	50/60 Hz

Caratteristiche tecniche
Tipo Di Manovra	Lato destro esterno Frontale esterno
Supporto Di Montaggio	Piastra
Tensione nominale di isolamento [Ui]	750 V CA 50/60 Hz
Tensione nominale di tenuta agli impulsi [Uimp]	8 kV
potenza di impiego nominale in W	132 kW a 400 V 160 kW a 500 V 220 kW a 690 V
potere di chiusura	2500 A a 400 V AC-23B
potere di interruzione	2000 A a 400 V (AC-23B)
tenuta ai cortocircuiti	32,5 kA
Durata meccanica	10000 cicli
durata elettrica	1000 cicli AC-23A 1000 cicli AC-23B 200 cicli DC-23A 200 cicli DC-23B
connessioni - morsetti	Circuito di potenza: sbarre32 mm² Circuito di potenza: morsetti di collegamento a dado95…240 mm²
Potere di chiusura nominale in cortocircuito [Icm]	100 kA a 400 V con protezione tramite fusi gG
Coppia di serraggio	Circuito di potenza: 25 Nm

Ambiente
Norme Di Riferimento	IEC 60947-3
Certificazioni Prodotto	CE
Grado Di Protezione Ip	IP20 (con copriterminale) conforme a CEI 60529
Temperatura Ambiente	-20…70 °C
Temperatura Di Stoccaggio	-40…80 °C
resistenza al fuoco	850 °C coprifusibile conforme a IEC 60695-2-1 960 °C corpo conforme a IEC 60695-2-1
Altezza	195 mm
Larghezza	234 mm
Profondità	146 mm
Peso Netto	3,2 kg

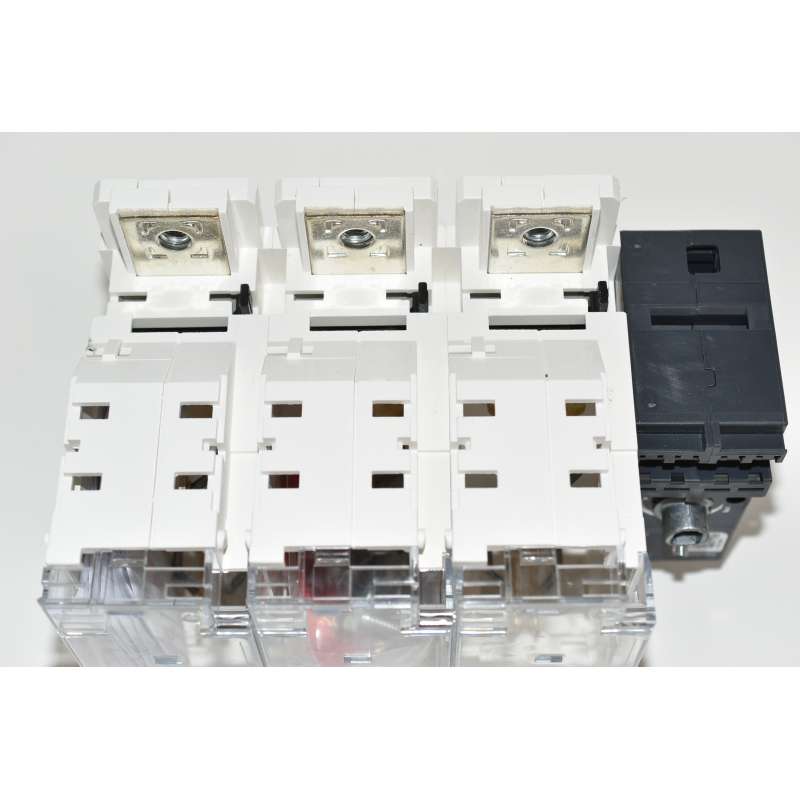

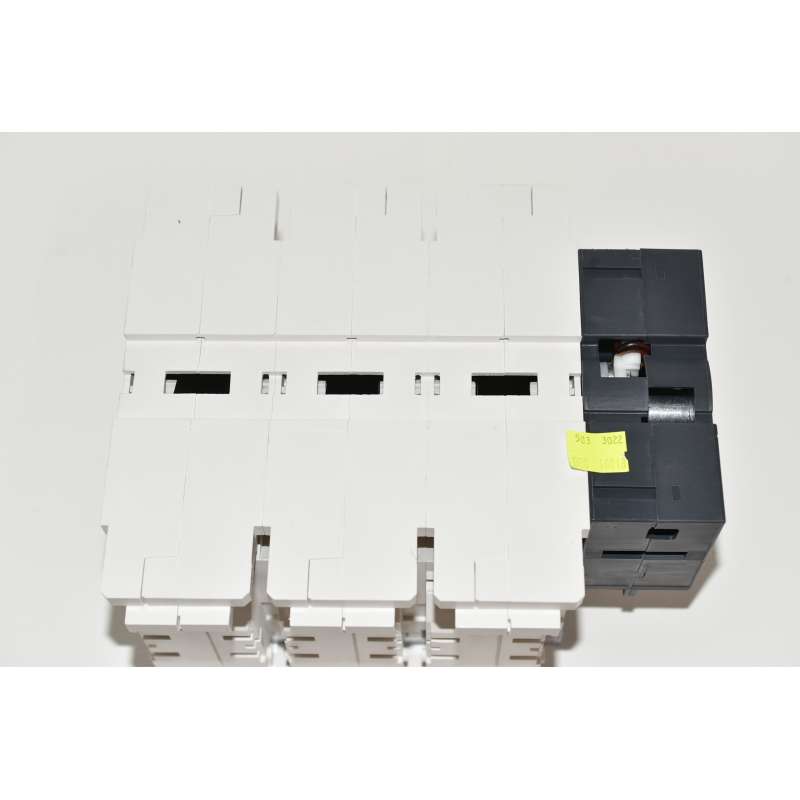

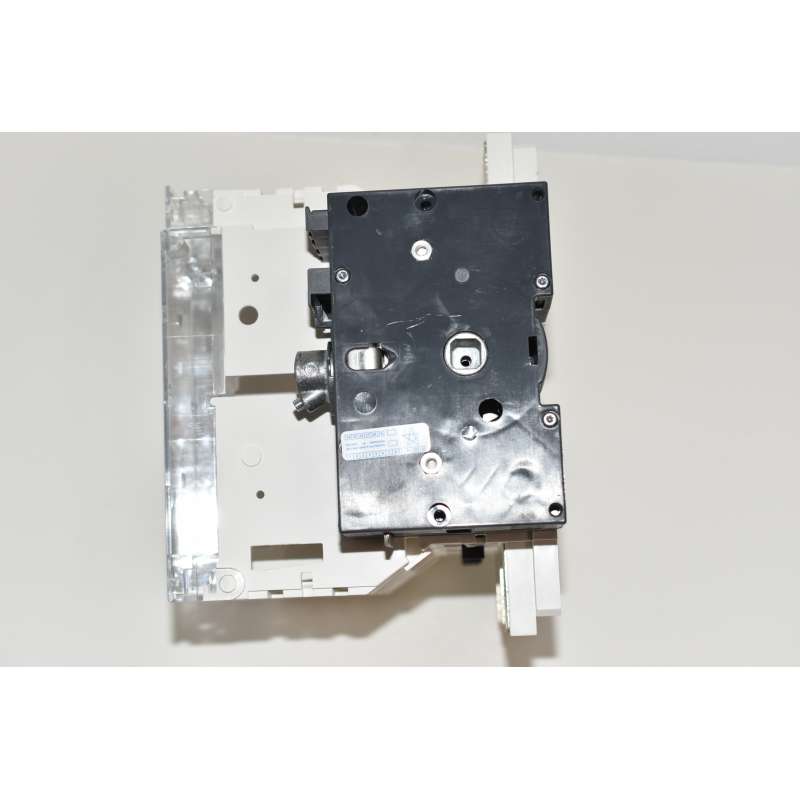

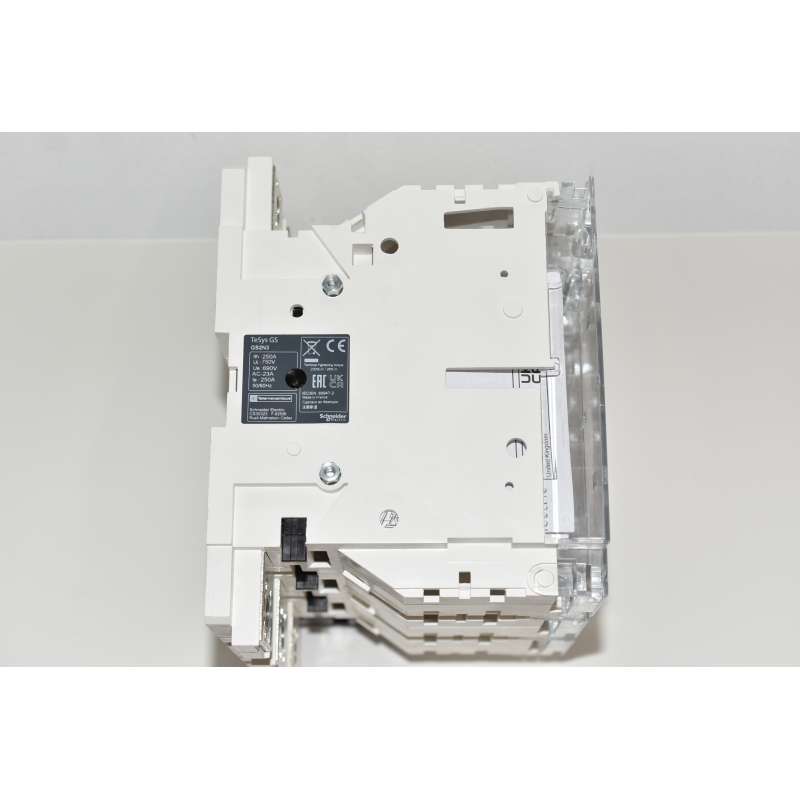

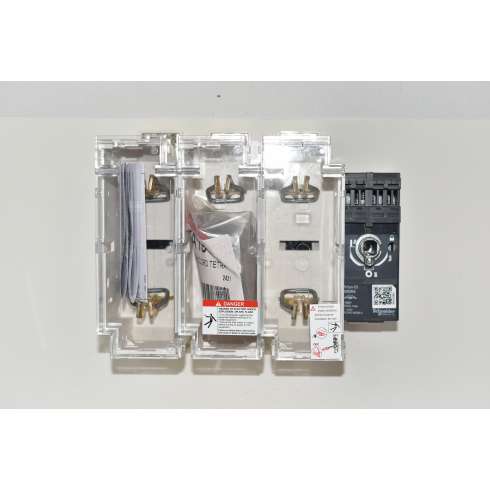

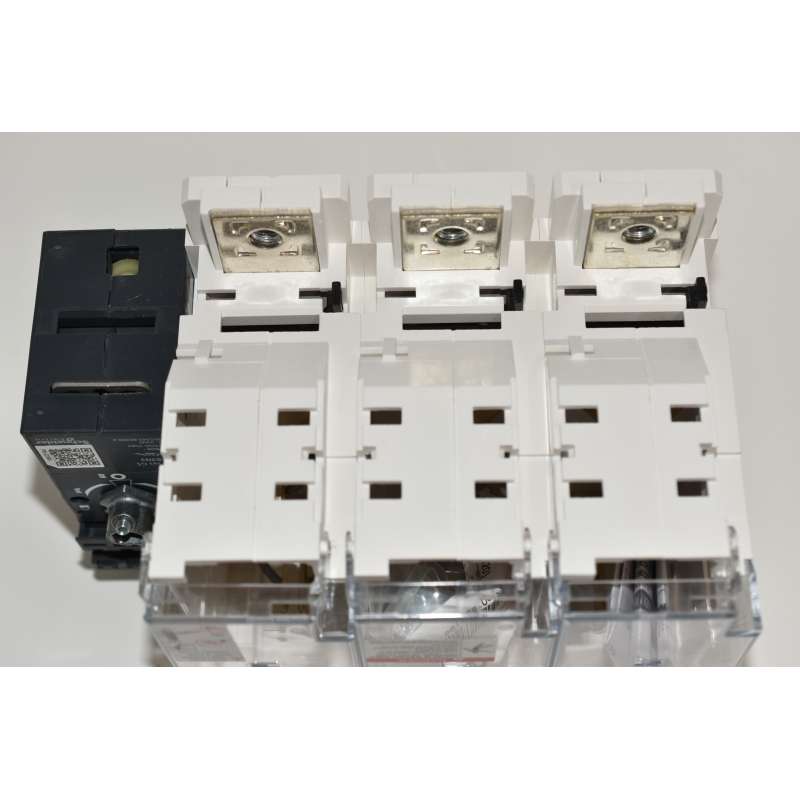

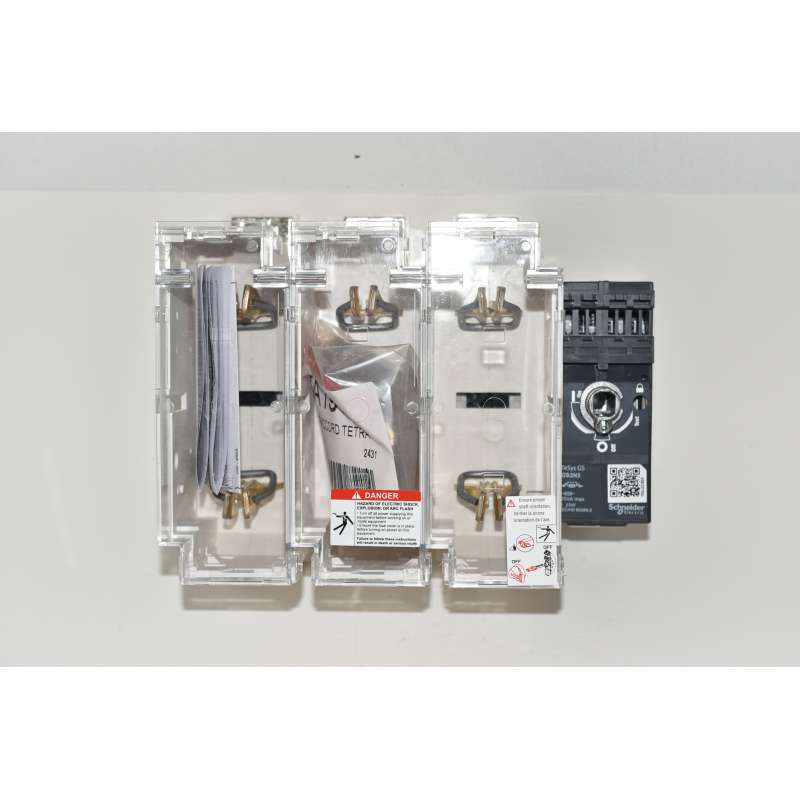

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.

In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
