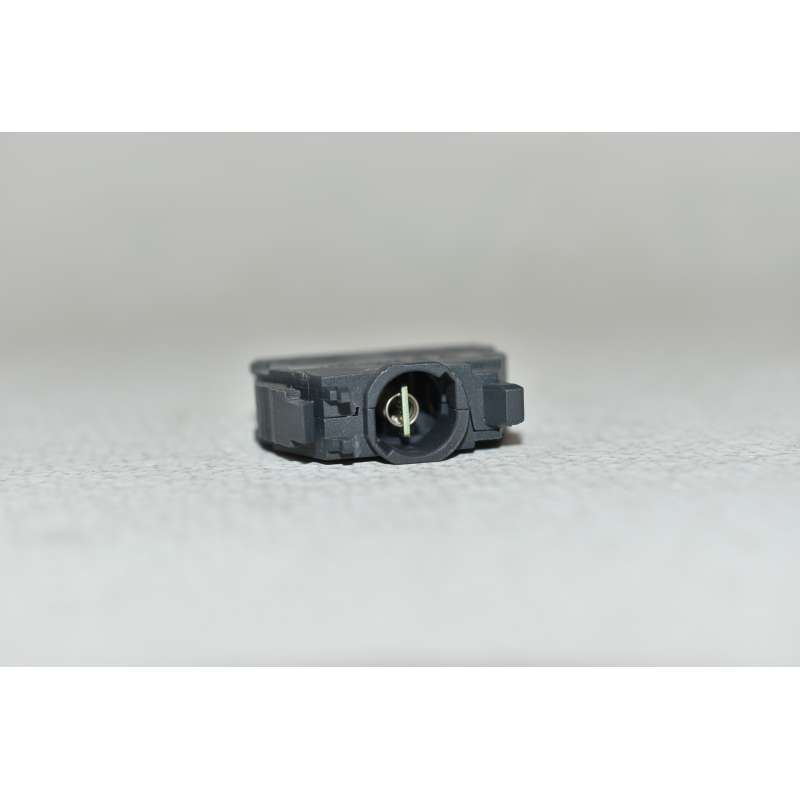

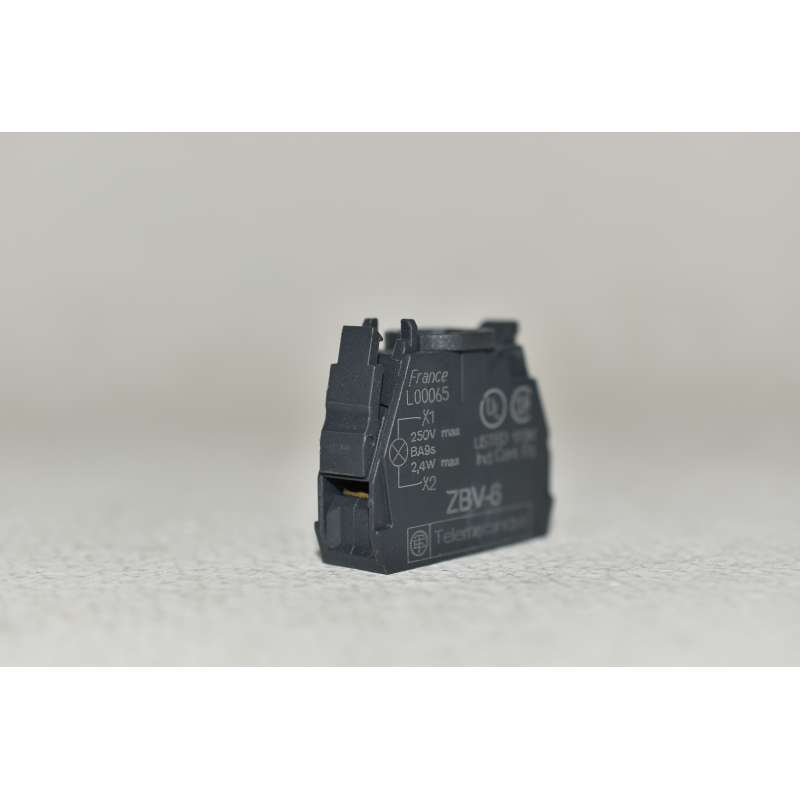

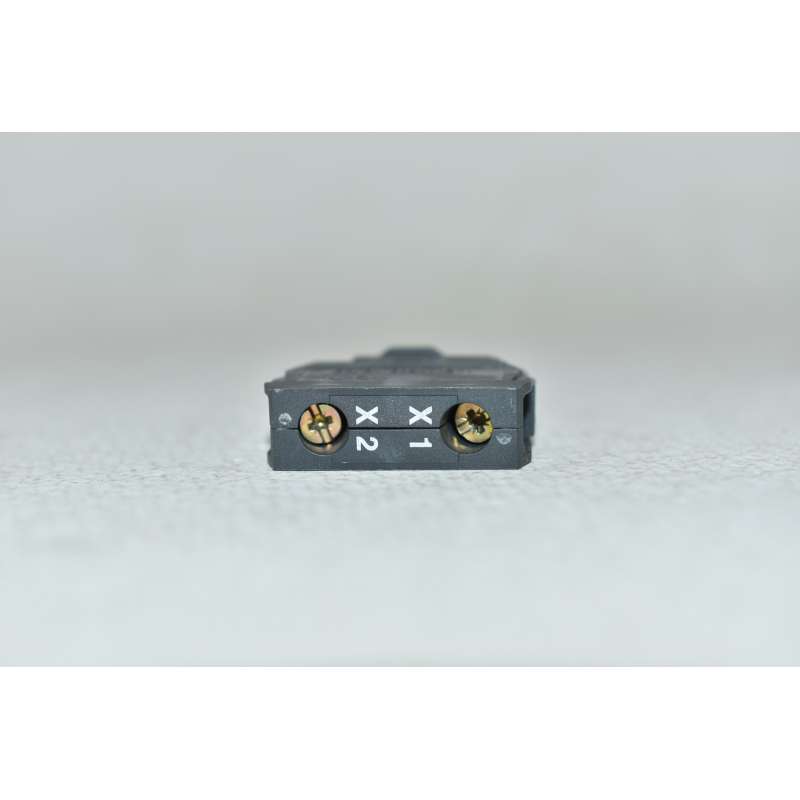

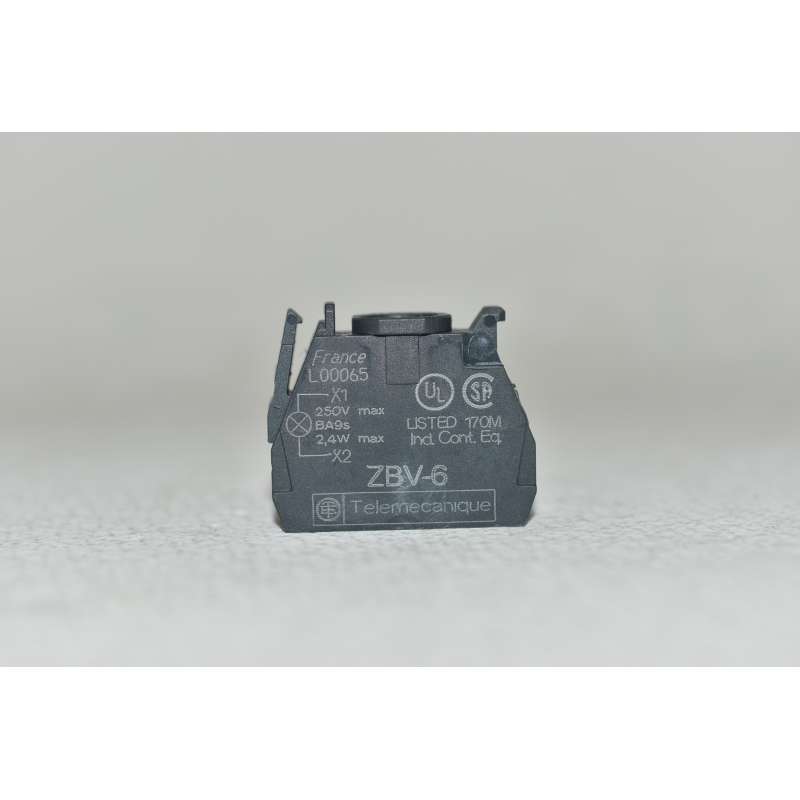

Elemento Luminoso ZBV-6 Schneider Base BA 9S 250 V Morsetti a Vite

Riferimento: 7129/ARM 10 /8/Q18

Condizione: Nuovo

2,00 € tasse incl.

18 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Elemento luminoso
Marca	Schneider Electric

Elemento Luminoso ZBV-6 Schneider Base BA 9S 250 V Morsetti a Vite
Descrizione
L'elemento luminoso Harmony XB4 di Schneider Electric senza lampadina funziona con l'attacco BA9s. È alimentato con 250 V AC/DC e utilizza morsetti a vite. Ha un corpo di plastica. È compatibile con Harmony XB4 e XB5. Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite clip e collegato con semplici collegamenti a vite. Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione, collegandolo al LED integrato su attacco BA9s. Protegge gli operatori da contatti inattesi con circuiti in tensione grazie al suo indice di protezione IP20.
Caratteristiche:

Gamma Prodotto	Harmony XB5 Harmony XB4
Tipo Prodotto	Elemento luminoso
Nome Dispositivo	ZBV
Vendita quantità indivisibile	5
Connessioni - morsetti	Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità del cavo conforme a IEC 60947-1
Tipo di segnalazione	Fisso
Sorgente luminosa	Lampadina non inclusa
Attacco lampada	BA 9s
Alimentazione elemento luminoso	Diretto
Tensione nominale di alimentazione [Us]	<= 250 V

Caratteristiche tecniche
peso prodotto	0,016 kg
coppia di serraggio	0,8…1,2 Nm conforme a IEC 60947-1
Forma della testa (vite)	Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Durata vita	100000 H a tensione nominale e 25 °C
Resistenza alle sovratensioni	1 kV conforme a IEC 61000-4-5
Montaggio elementi di contatto o luminosi	Montaggio anteriore diretto sul pulsante
Codice di composizione elettrico	M7 M8 MF2 P3 PF2
Presentazione del dispositivo	Prodotti base

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente Operativa	-40…70 °C
Grado di protezione IP	IP20 conforme a CEI 60529
Norme Di Riferimento	IEC 60947-1 IEC 60947-5-4 JIS C8201-5-1 UL 508 IEC 60947-5-5 IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-1
Certificazioni Prodotto	CSA UL listed / CSA
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4
Resistenza ai campi elettromagnetici	10 V/m conforme a IEC 61000-4-3
Resistenza alle scariche elettrostatiche	6 kV sul contatto (su parti metalliche) conforme a IEC 61000-4-2 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-4-2
Emissione elettromagnetica	Classe B conforme a IEC 55011
Tensione Alimentazione Nominale [Us]	250 V
