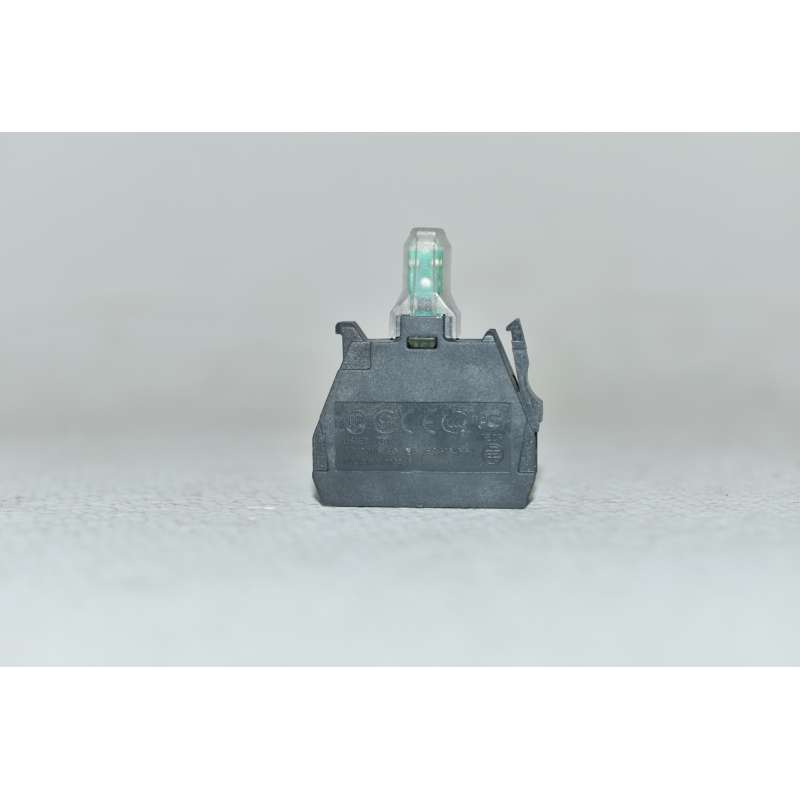

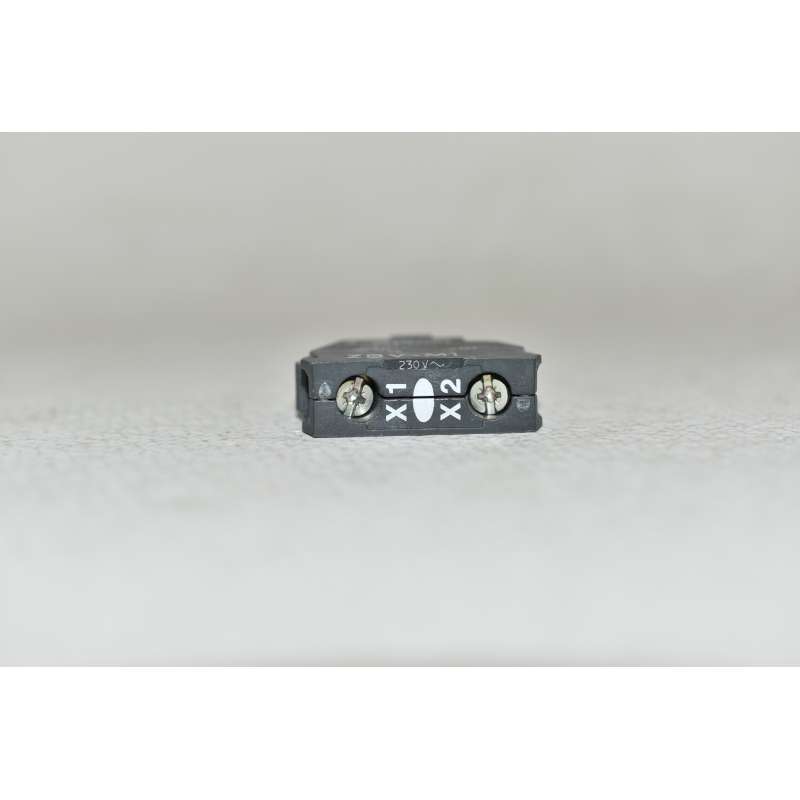

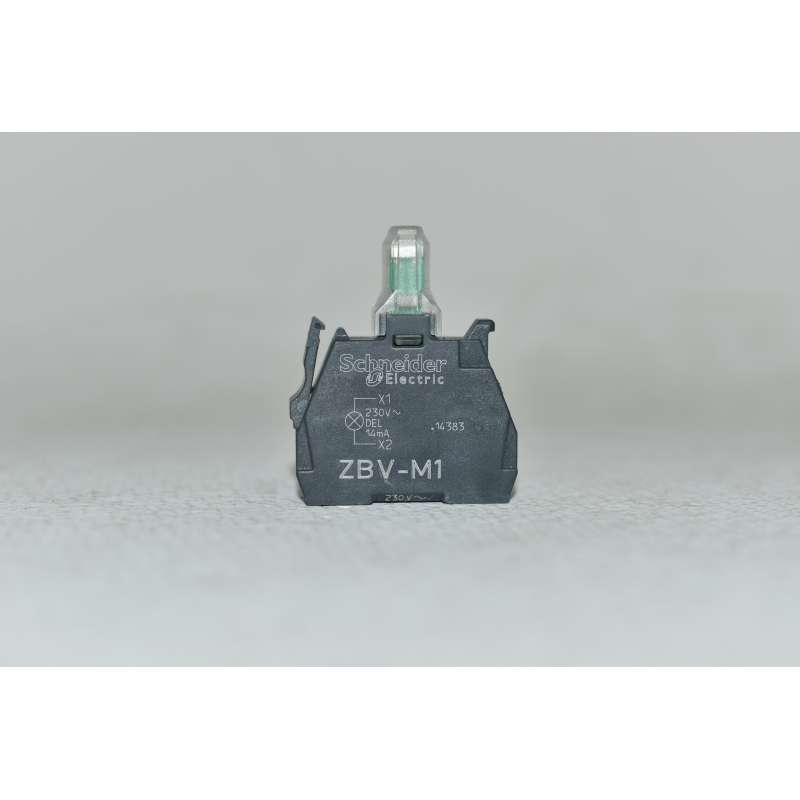

Elemento Luminoso ZBV-M1 Schneider LED Bianco 230 VAC a vite

Riferimento: 7124/ARM 10/7/Q16

Condizione: Nuovo

4,00 € tasse incl.

16 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Contatto
Marca	Schneider Electric

Elemento Luminoso ZBV-M1 Schneider LED Bianco 230 VAC a vite
Descrizione:
L'elemento luminoso Harmony XB4 XB5 di Schneider Electric funziona con un LED universale. È alimentato da 230 a 240 V AC e utilizza morsetti a vite. Ha un corpo di plastica. Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite montaggio a scatto e collegato con semplici collegamenti a vite. Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione a LED integrato. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.
Caratteristiche:

Gamma Prodotto	Harmony XB4 Harmony XB5
Tipo Prodotto	Elemento luminoso
Nome Dispositivo	ZBV
Vendita quantità indivisibile	5
Connessioni - morsetti	Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità del cavo conforme a IEC 60947-1
Tipo di segnalazione	Fisso
Sorgente luminosa	Universal LED
Attacco lampada	LED
Alimentazione elemento luminoso	Diretto
Colore sorgente luminosa	Bianco
Tensione nominale di alimentazione [Us]	230...240 V AC a 50/60 Hz

Caratteristiche tecniche
peso prodotto	0,017 kg
coppia di serraggio	0,8…1,2 Nm conforme a IEC 60947-1
Forma della testa (vite)	Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Limiti della tensione di alimentazione	195…264 V AC
Assorbimento [A]	19 mA
Durata vita	100000 H a tensione nominale e 25 °C
Resistenza alle sovratensioni	1 kV conforme a IEC 61000-4-5
Montaggio elementi di contatto o luminosi	Montaggio anteriore diretto sul pulsante
Codice di composizione elettrico	M1 M2 M3 M4 M5 M6 M10 MF1 P1 P2 PF1
Presentazione del dispositivo	Prodotti base

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente Operativa	-40…70 °C
Grado di protezione IP	IP20 conforme a CEI 60529
Norme Di Riferimento	UL 508 IEC 60947-1 IEC 60947-5-4 JIS C8201-5-1 IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-5-5 JIS C8201-1
Certificazioni Prodotto	CSA UL listed / CSA
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4
Resistenza ai campi elettromagnetici	10 V/m conforme a IEC 61000-4-3
Resistenza alle scariche elettrostatiche	6 kV sul contatto (su parti metalliche) conforme a IEC 61000-4-2 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-4-2
Emissione elettromagnetica	Classe B conforme a IEC 55011
Tensione Alimentazione Nominale [Us]	230...240 V
