LSV04045 Schneider LVS04045 Distribloc 125A 4P Linergy

Riferimento: 7032/DH2/SX/Q0

Condizione: Nuovo

30,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Adattatore
Marca	Schneider Electric

LSV04045 Schneider LVS04045 Distribloc 125A 4P Linergy
Seriale N:28507497221003
Descrizione
Blocco di distribuzione Linergy DX progettato per migliorare l'efficienza della distribuzione dell'alimentazione negli impianti elettrici. Compatibile con armadi PrismaSeT G, PrismaSeT P e PrismaSeT Pack 250 e dispositivi Acti 9 e ComPact. Blocco di distribuzione Linergy DX con 125 A 4P 690 V CA, per morsetti chiusi. Per modulo di sezione 6 sbarre.
Caratteristiche

Gamma	Linergy
Gamma Prodotto	Linergy
Tipo Prodotto	Blocco di distribuzione
Nome Prodotto	Distribloc
Compatibilità Gamma	PrismaSeT PrismaSeT G Cassetta PrismaSeT PrismaSeT P Cassetta PrismaSeT Prisma PH Cassetta PrismaSeT PrismaSeT Pack 250 Cassetta
Accessorio / Parte Separata	Accessorio di distribuzione della corrente
Grado Di Protezione IP	IPxx B

Caratteristiche tecniche
Supporto Di Montaggio	Guida DIN
Dispositivo installato	Acti9: fisso C120 con protezione differenziale - controllo: leva Acti9: fisso C120 senza protezione differenziale - controllo: leva Acti9: fisso iC120 con protezione differenziale - controllo: leva Acti9: fisso iC120 senza protezione differenziale - controllo: leva Compact: fisso INS40 - controllo: manovra rotativa diretta frontale - verticale installazione Compact: fisso INS63 - controllo: manovra rotativa diretta frontale - verticale installazione Compact: fisso INS100 - controllo: manovra rotativa diretta frontale - verticale installazione Compact: fisso INS125 - controllo: manovra rotativa diretta frontale - verticale installazione Compact: fisso INS160 - controllo: manovra rotativa diretta frontale - verticale installazione Multi 9: fisso NG125 con protezione differenziale - controllo: leva Multi 9: fisso NG125 senza protezione differenziale - controllo: leva Multi 9: fisso NG125 NA - controllo: leva Compact: fisso NG160 con protezione differenziale - controllo: leva Compact: fisso NG160 senza protezione differenziale - controllo: leva Compact: fisso NG160 NA senza protezione differenziale - controllo: leva Compact: fisso NSXm senza protezione differenziale - controllo: leva - verticale installazione Compact: fisso NSXm con protezione differenziale - controllo: leva - verticale installazione
Numero di poli	4P
Tensione nominale di impiego [Ue]	690 V CA
Tensione Nominale Di Isolamento [Ui]	750 V CA
Tensione Nominale Di Tenuta Agli Impulsi [Uimp]	8 kV
Corrente nominale di impiego [Ie]	125 A a 40 °C
Corrente nominale ammissibile di breve durata [Icw]	4,5 kA per 1 s
Corrente Nominale Di Picco Ammissibile [Ipk]	20 kA
I²t all'attivazione	20250000 A²s
Connessioni - morsetti	Alimentazione: morsetto a gabbia 35 mm² (rigido) Alimentazione: morsetto a gabbia 35 mm² (flessibile) Distribuzione: terminale a molla, 2 4…10 mm² (flessibile) Distribuzione: terminale a molla, 2 4…10 mm² (rigido) Distribuzione: terminale a molla, 3 2,5…6 mm² (flessibile) Distribuzione: terminale a molla, 3 2,5…6 mm² (rigido) Distribuzione: terminale a molla, 7 1,5…4 mm² (flessibile) Distribuzione: terminale a molla, 7 1,5…4 mm² (rigido) Distribuzione: morsetto a gabbia, 1 4…16 mm² (flessibile) Distribuzione: morsetto a gabbia, 1 4…25 mm² (rigido)
Passo 9 mm	12
altezza	127 mm
larghezza	108 mm
profondità	48 mm
peso prodotto	0,5 kg
Colore	Grigio antracite (RAL 7016)

Ambiente
Grado di inquinamento	3
resistenza al filo incandescente	960 °C conforme a IEC 60695-2-11
Norme	IEC 60947-7-1 IEC 61439-1, all'interno della cassetta IEC 61439-2, all'interno della cassetta
Certificazioni Prodotto	ASTA
Temperatura Ambiente	-25…55 °C

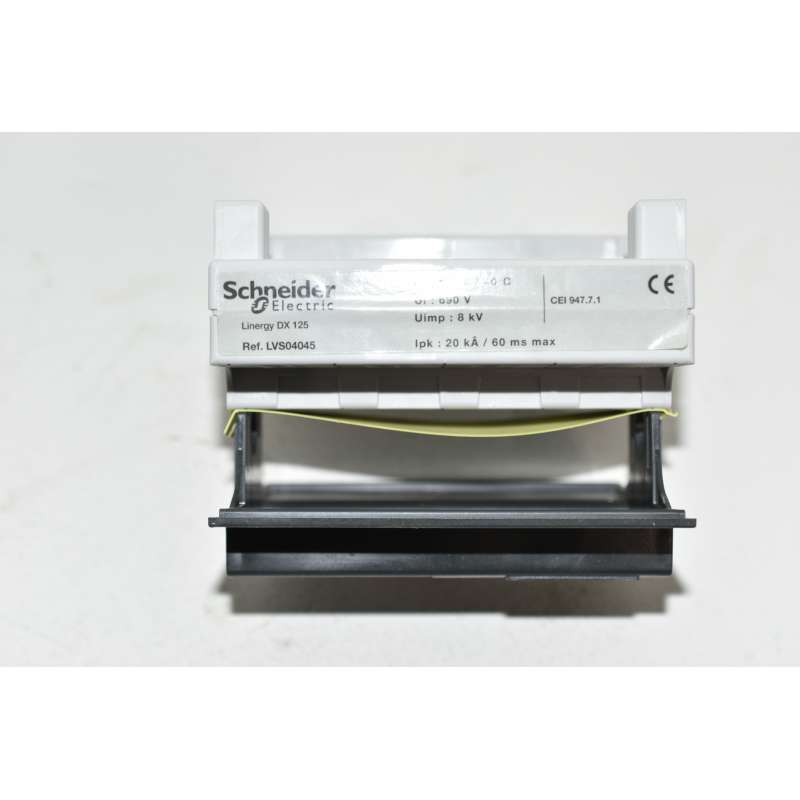

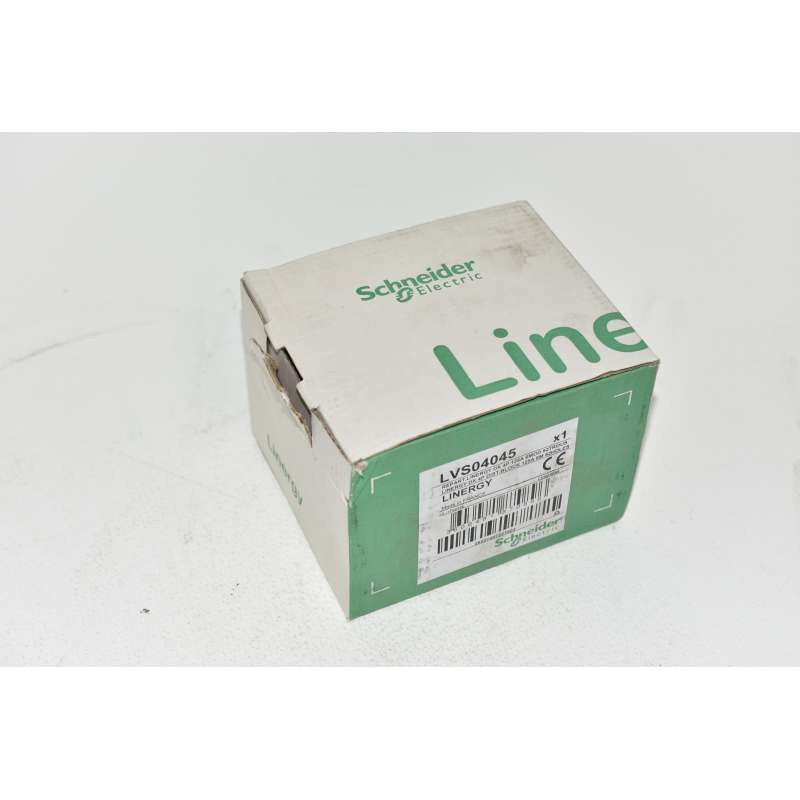

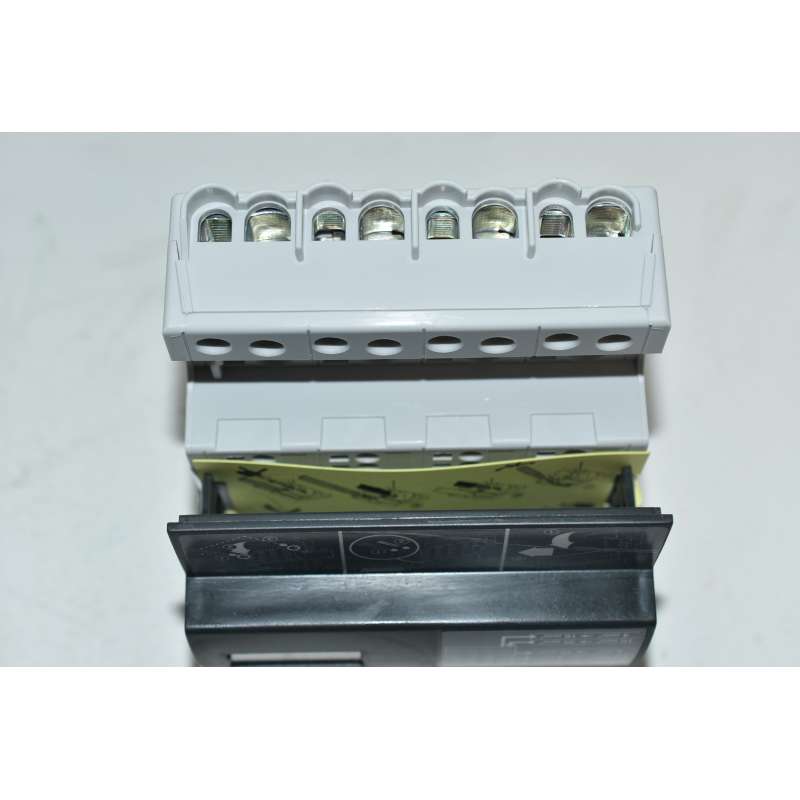

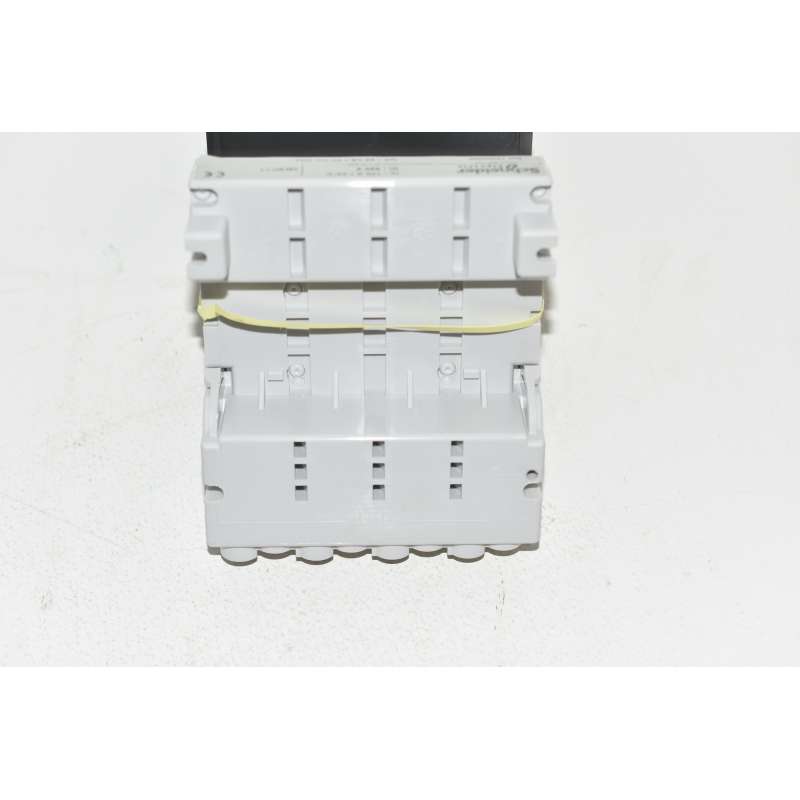

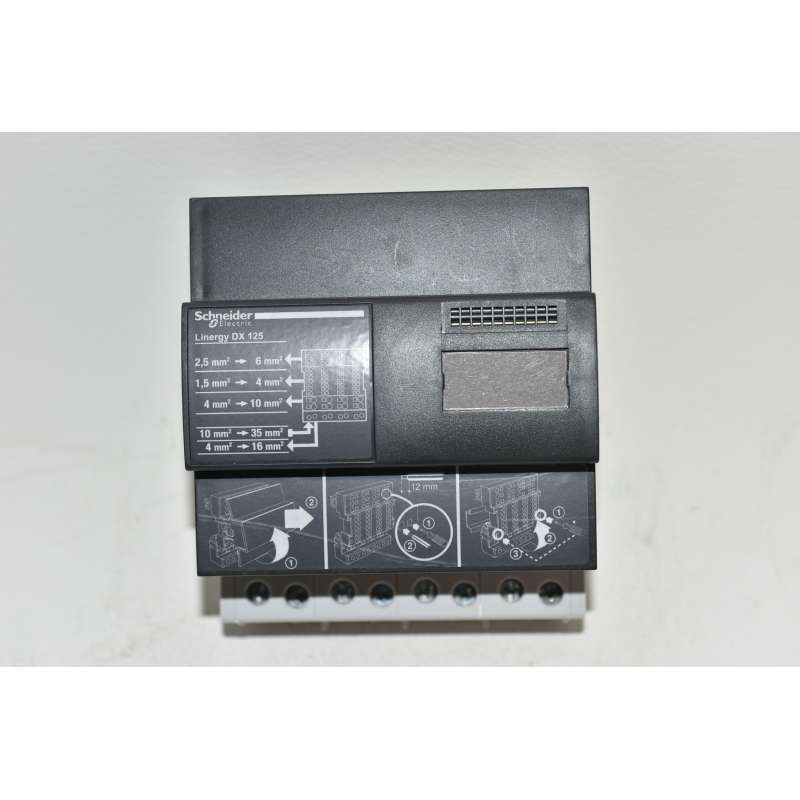

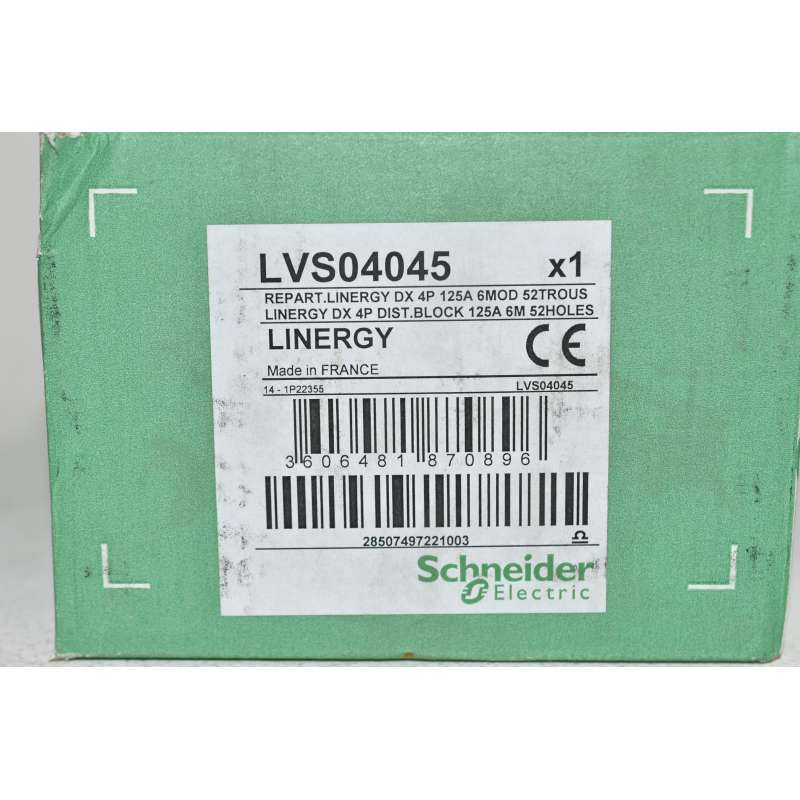

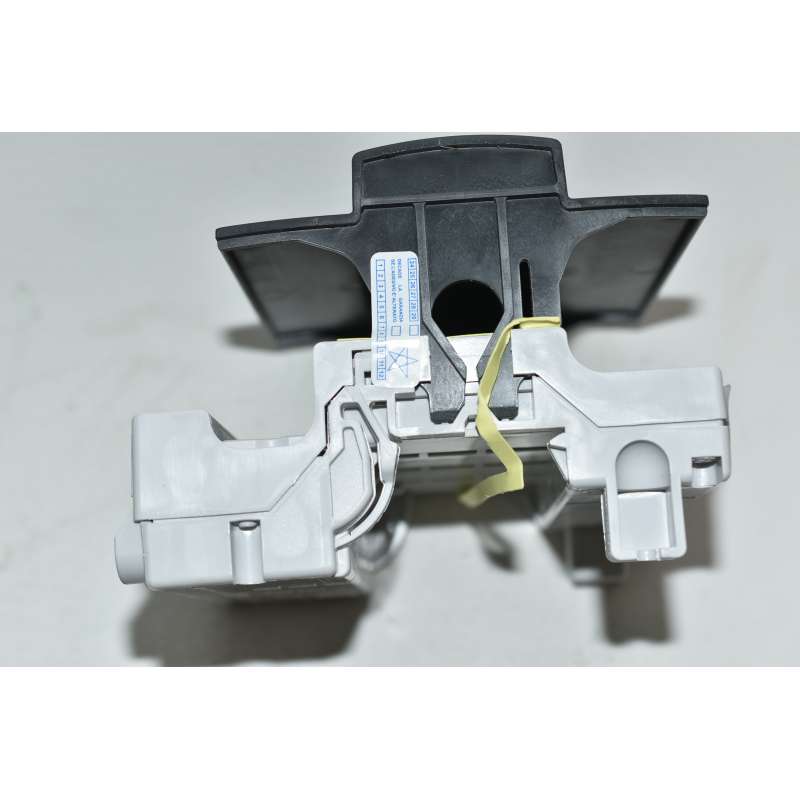

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
