A9C30815 Schneider Relè passo-passo iTLI 1NA+1NC 16 Amp Comando 220-240 VAC

Riferimento: 7031/DH2/SX/Q12

Condizione: Nuovo

18,00 € tasse incl.

12 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Relè
Marca	Schneider Electric

A9C30815 Schneider Relè passo-passo iTLI 1NA+1NC 16 Amp Comando 220-240 VAC
Descrizione
Acti 9 iTLi è un relè a impulsi modulare e affidabile. È un contatto di commutazione con 1 contatto normalmente aperto e 1 contatto normalmente chiuso. La corrente nominale è di 16 A, da 24 VCA a 250 VCA e funziona da 230 VCA a 240 VCA o con tensione di controllo di 110 VCC. La resistenza elettrica arriva a 20.000 cicli per AC-21 o 100.000 cicli per AC-22. La frequenza di commutazione è di 5 operazioni di commutazione/minuto o di 100 operazioni di commutazione/giorno. La durata dell'ordine di comando deve essere compresa tra 50 ms e 1 s. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. Viene utilizzato in particolar modo per le applicazioni di controllo dell'illuminazione. Questo prodotto è conforme a IEC/EN 60669-1, IEC/EN 60669-2-2.

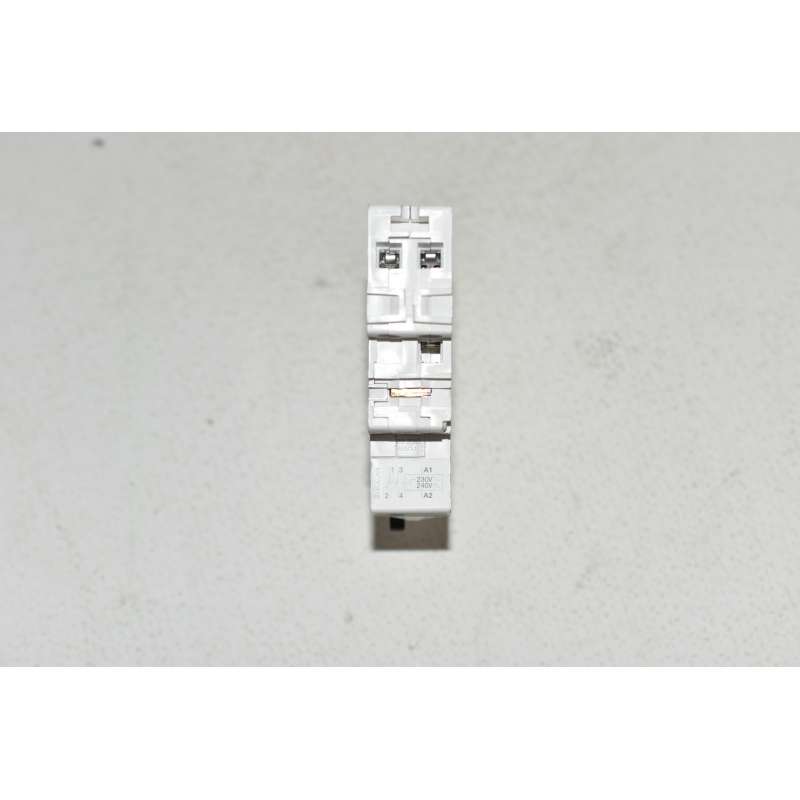

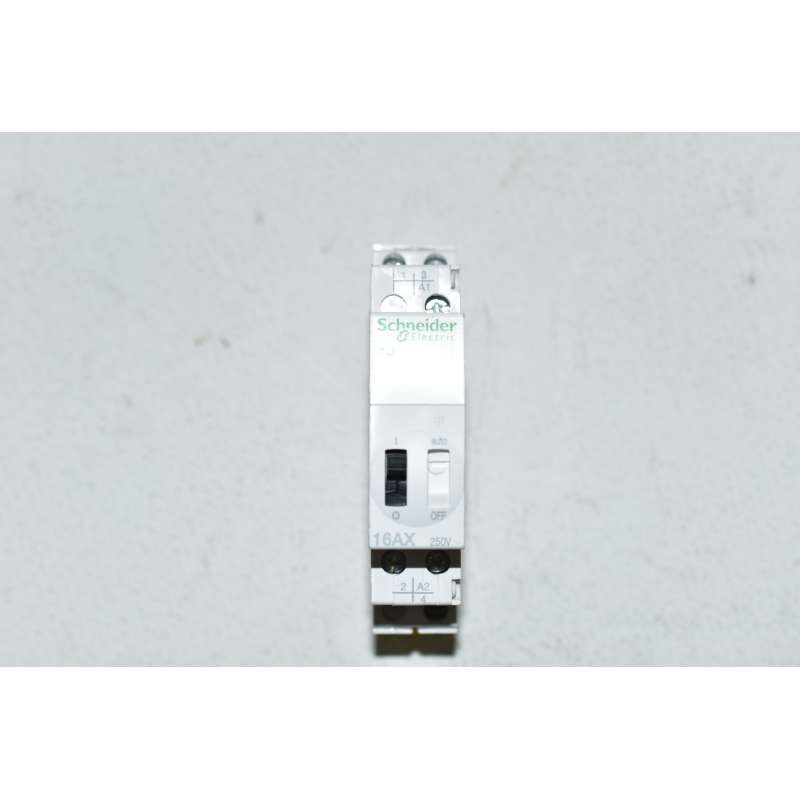

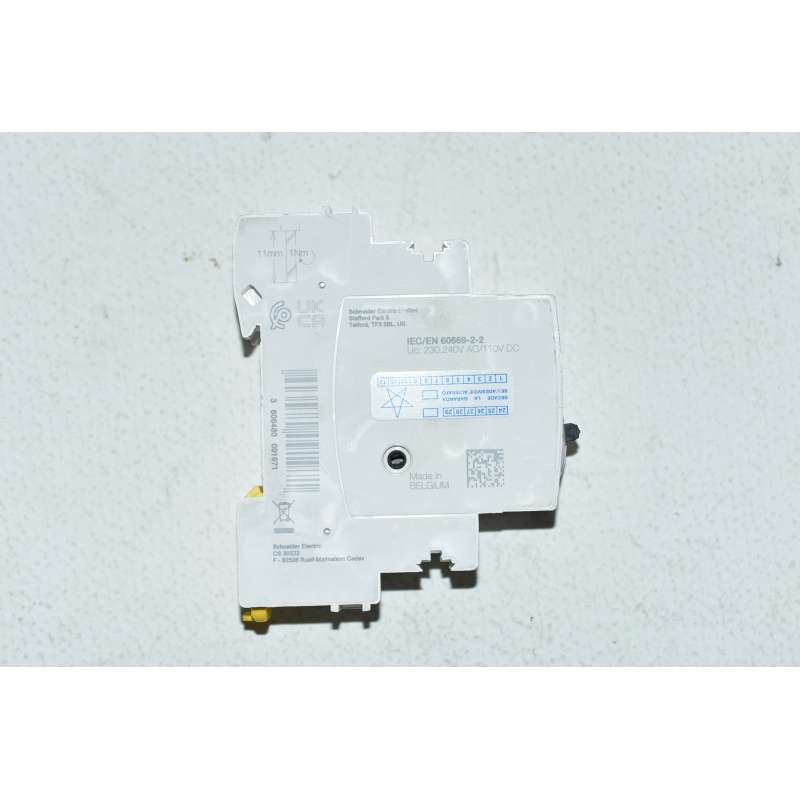

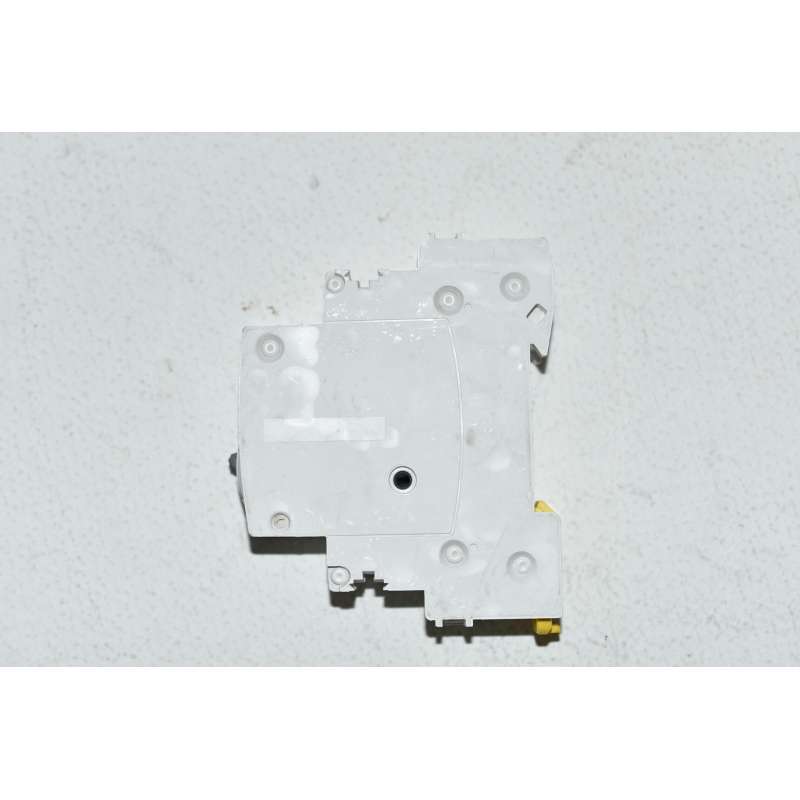

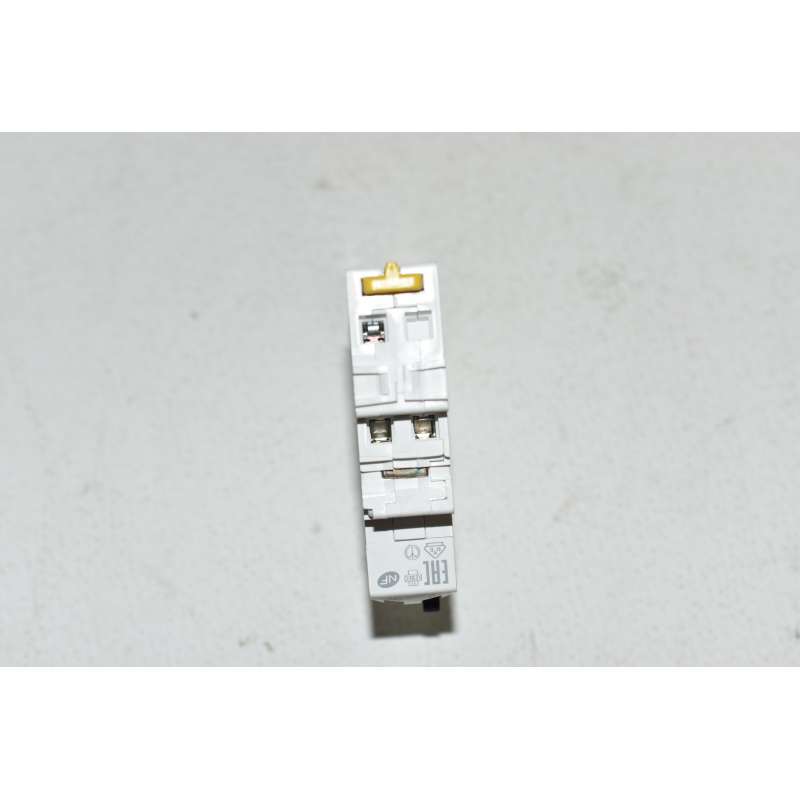

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.

Caratteristiche

range of product	Acti9
Nome Prodotto	Acti9 iTL
Tipo Prodotto	Relè a impulsi
Nome Dispositivo	iTLi
Applicazione	Changeover relay
Poles	2P
Composizione contatto polo	1 NO + 1 NC
Corrente nominale [In]	16 A
Tipo di rete	CA
tensione di comando [Uc]	230...240 V CA 50/60 Hz 110 V CC

Caratteristiche tecniche
Frequenza Di Rete	50/60 Hz
Tensione nominale di impiego [Ue]	250 V CA 50/60 Hz
Tipo di controllo	Scollegamento bobina Controllo remoto e manuale
Tipo segnale di controllo	Impulso
Frequenza di commutazione	5 operazioni di commutazione/minuto 100 manovre/giorno
Durata impulso	50 ms...1 s
tipo di controllo remoto	Pulsante luminoso 3 mA
Segnalazione locale	Indicazione ON/OFF
Installazione	Fisso
Supporto Di Montaggio	Guida DIN
Passo 9 mm	2
altezza	84 mm
larghezza	18 mm
profondità	60 mm
Durata elettrica	AC-21: 200000 cicli AC-22: 100000 cicli
connessioni - morsetti	Circuito di controllo: morsetti a gabbia 1 cavi 0,5…4 mm² rigido Circuito di controllo: morsetti a gabbia 1 cavi 0,5…4 mm² rigido con terminazione cavo Circuito di controllo: morsetti a gabbia 1 cavi 1…4 mm² flessibile Circuito di controllo: morsetti a gabbia 1 cavi 1…4 mm² Flessibile con ghiera Circuito di potenza: morsetti a gabbia 1 cavi 1,5…4 mm² rigido Circuito di potenza: morsetti a gabbia 1 cavi 1,5…4 mm² rigido con terminazione cavo Circuito di potenza: morsetti a gabbia 1 cavi 1,5…4 mm² flessibile Circuito di potenza: morsetti a gabbia 1 cavi 1,5…4 mm² Flessibile con ghiera
Lunghezza di spelatura fili	11 mm
Coppia di serraggio	1 Nm
Compatibilità Gamma	Acti9 iATEt Acti9 iATL4 Acti9 iATLc Acti9 iATLc+s Acti9 iATLm Acti9 iATLs Acti9 iATLz Acti9 iETL iTL 16 Acti9 iATLc+c Acti9 iATL24

Ambiente
Norme Di Riferimento	EN 669-1 EN 669-2-2
Certificazioni Prodotto	CCC GOST
Marchi qualità	CEBEC NF IMQ KEMA VDE
livello di rumore	60 dB
Grado Di Protezione Ip	IP20 (all'apertura) conforme a CEI 60529 IP40 (in quadro) conforme a CEI 60529
Grado di inquinamento	3
Tropicalizzazione	2
Umidità relativa	95 % a 55 °C
Temperatura Ambiente	-20…50 °C
Temperatura Di Stoccaggio	-40…70 °
