XD4PA22 Schneider Manipolatore Bidirezionale 22mm 3 Posizioni con Ritorno
6987/CH2/DX/Q22
Nuovo (Altro)
30,00 € tasse incl.
tasse incl.
22 Articoli
| Tipo | Manipolatore |

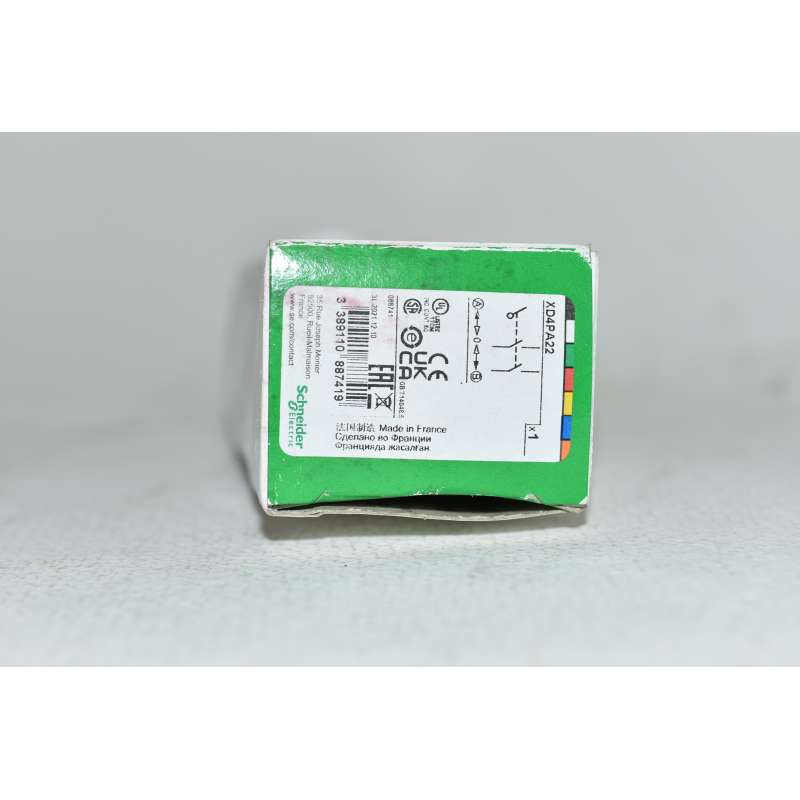

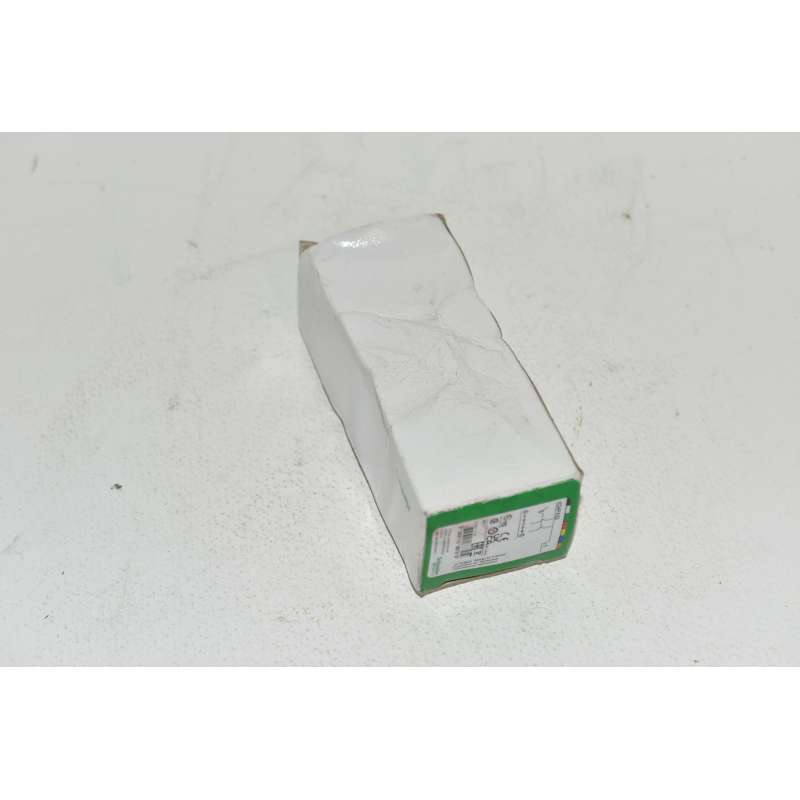

| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
| Marca | Schneider Electric |
XD4PA22 Schneider Manipolatore Bidirezionale 22mm 3 Posizioni con Ritorno
Descrizione
Il manipolatore Harmony XB4 di Schneider Electric funziona con un meccanismo di ritorno al centro in 4 direzioni. Si adatta a un foro di 22 mm. Ha 4 contatti NO ( 1 per direzione) e una ghiera metallica cromata. Questo manipolatore fornisce un'interfaccia versatile e intuitiva per il comando delle macchine. È facilmente installabile in aperture standard di diametro 22 mm ed è collegabile ai circuiti di comando con semplici morsetti a vite. Grazie al suo grado di protezione IP66, è resistente agli urti e alle vibrazioni, è protetto contro la polvere e la penetrazione di liquidi ed è ideale per l'utilizzo in ambienti gravosi.
Caratteristiche
Descrizione
Il manipolatore Harmony XB4 di Schneider Electric funziona con un meccanismo di ritorno al centro in 4 direzioni. Si adatta a un foro di 22 mm. Ha 4 contatti NO ( 1 per direzione) e una ghiera metallica cromata. Questo manipolatore fornisce un'interfaccia versatile e intuitiva per il comando delle macchine. È facilmente installabile in aperture standard di diametro 22 mm ed è collegabile ai circuiti di comando con semplici morsetti a vite. Grazie al suo grado di protezione IP66, è resistente agli urti e alle vibrazioni, è protetto contro la polvere e la penetrazione di liquidi ed è ideale per l'utilizzo in ambienti gravosi.
Caratteristiche
| Gamma Prodotto | Harmony XDA |
|---|---|
| Tipo Prodotto | Joystick controller |
| Nome Dispositivo | XD4 |
| Materiale testa | Metallo cromato |
| materiale base di fissaggio | Zamak |
| Diametro Di Montaggio | 22,5 mm |
| Vendita quantità indivisibile | 1 |
| tipo di operatore | Ad impulso in posizione 0, albero di comando lungo 54 mm lunghezza |
| Informazioni posizione operatore | 3 posizioni |
| Informazioni direzione operatore | 2 direzioni |
| Composizione e tipologia contatti | 1 NO |
| Funzionamento dei contatti | Ad apertura lenta |
| Connessioni - morsetti | Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità del cavo conforme a IEC 60947-1 |

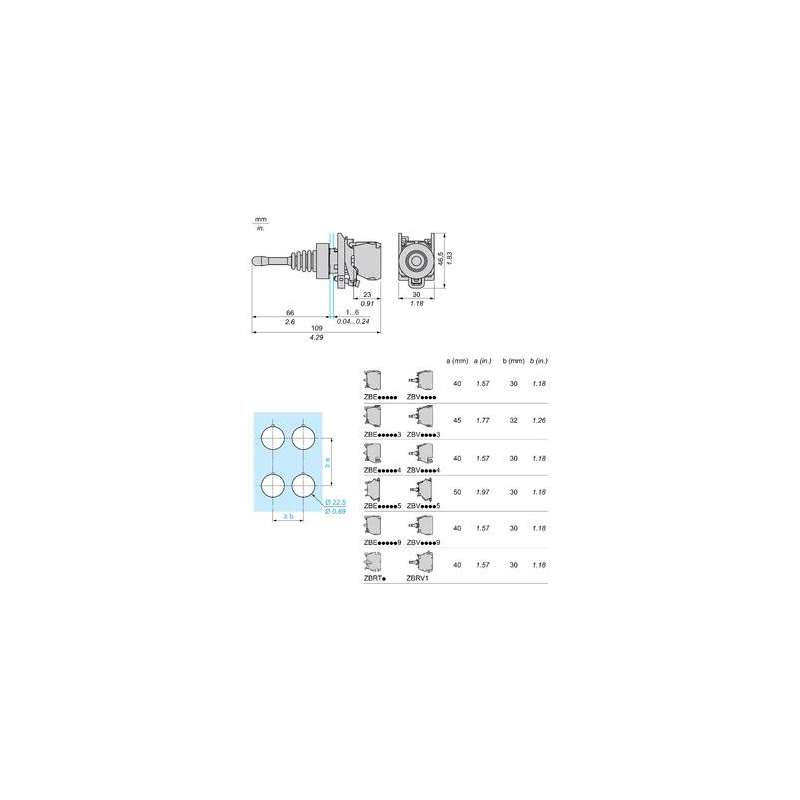

| Larghezza totale CAD | 30 mm |
|---|---|
| Altezza totale CAD | 46,5 mm |
| Profondità totale CAD | 109 mm |
| Peso Netto | 0,116 kg |
| Resistenza al lavaggio ad alta pressione | 7000000 Pa a 55 °C, distanza: 0,1 m |
| Forma della testa | Circolare |
| tacche per direzione | 1 |
| uso contatti | Standard |
| Apertura positiva | Senza |
| Durata meccanica | 1000000 cicli |
| coppia di serraggio | 0,8…1,2 Nm conforme a IEC 60947-1 |
| Forma della testa (vite) | Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite |
| Materiale contatti | Lega d'argento (Ag/Ni) |
| Protezione contro i cortocircuiti | 10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1 |
| Corrente termica convenzionale in aria [Ith] | 10 A conforme a IEC 60947-5-1 |
| Tensione nominale di isolamento [Ui] | 600 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947-1 |
| Corrente nominale di impiego [Ie] | 0,1 A a 250 V, DC-13, R300 conforme a IEC 60947-5-1 0,22 A a 125 V, DC-13, R300 conforme a IEC 60947-5-1 |
| Durata elettrica | 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C |
| Affidabilità elettrica | Λ < 10exp(-6) a 5 V, 1 mA in ambiente pulito conforme a IEC 60947-5-4 Λ < 10exp(-8) a 17 V, 5 mA in ambiente pulito conforme a IEC 60947-5-4 |
| Presentazione del dispositivo | Prodotto completo |
| Trattamento di protezione | TH |
|---|---|
| Temperatura Di Stoccaggio | -40…70 °C |
| Temperatura Ambiente | -25…70 °C |
| Classe di protezione contro le scariche elettriche | Classe I conforme a IEC 60536 |
| Grado di protezione IP | IP66 conforme a CEI 60529 |
| Enclosure Type | UL type 4X/13 |
| Grado Di Protezione Ik | IK03 conforme aIEC 50102 |
| Norme Di Riferimento | IEC 60947-5-5 UL 508 JIS C8201-5-1 IEC 60947-5-1 IEC 60947-5-4 IEC 60947-1 CSA C22.2 No 14 JIS C8201-1 |
| Certificazioni Prodotto | CSA LROS (Lloyds Register of shipping) BV UL listed / CSA DNV |
| Resistenza alle vibrazioni | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Resistenza agli urti | 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 |

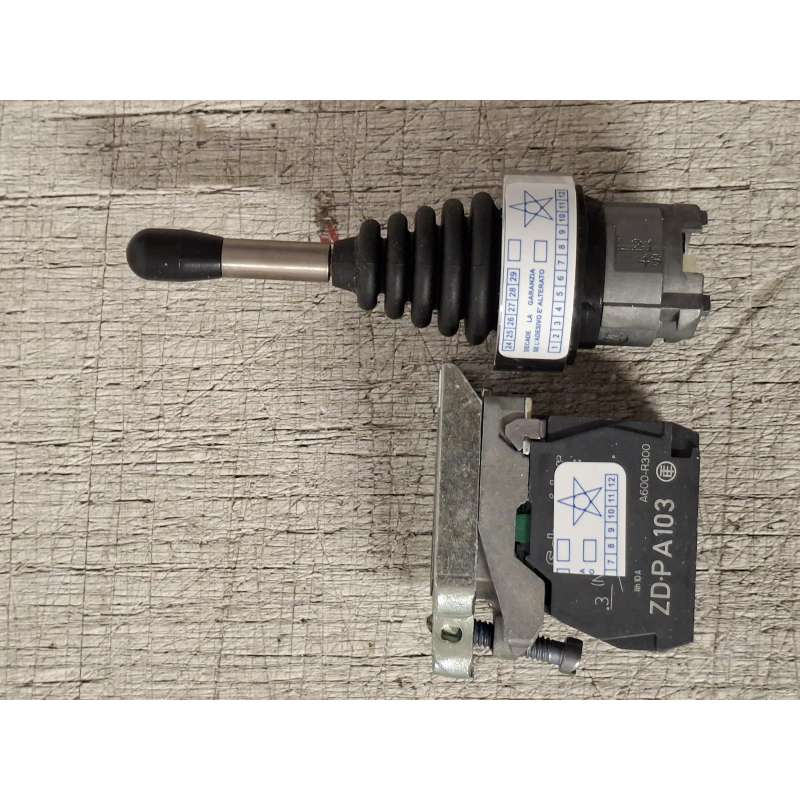

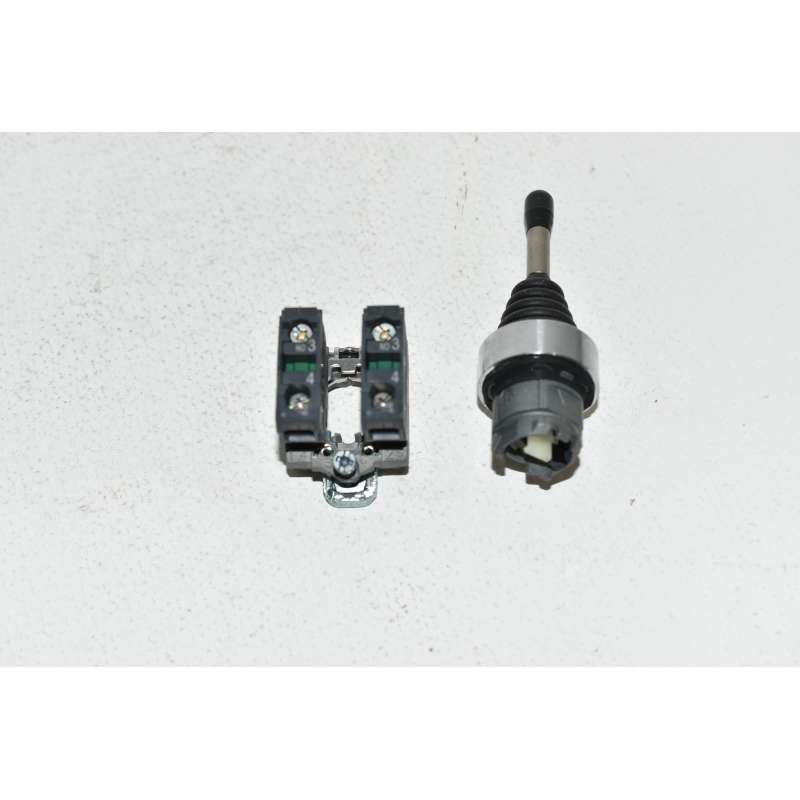

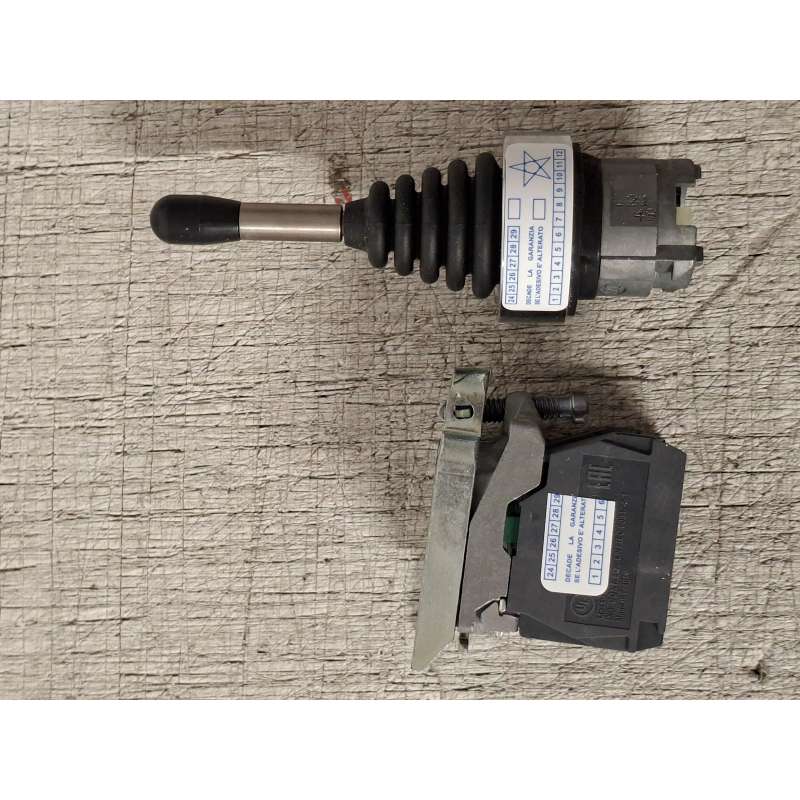

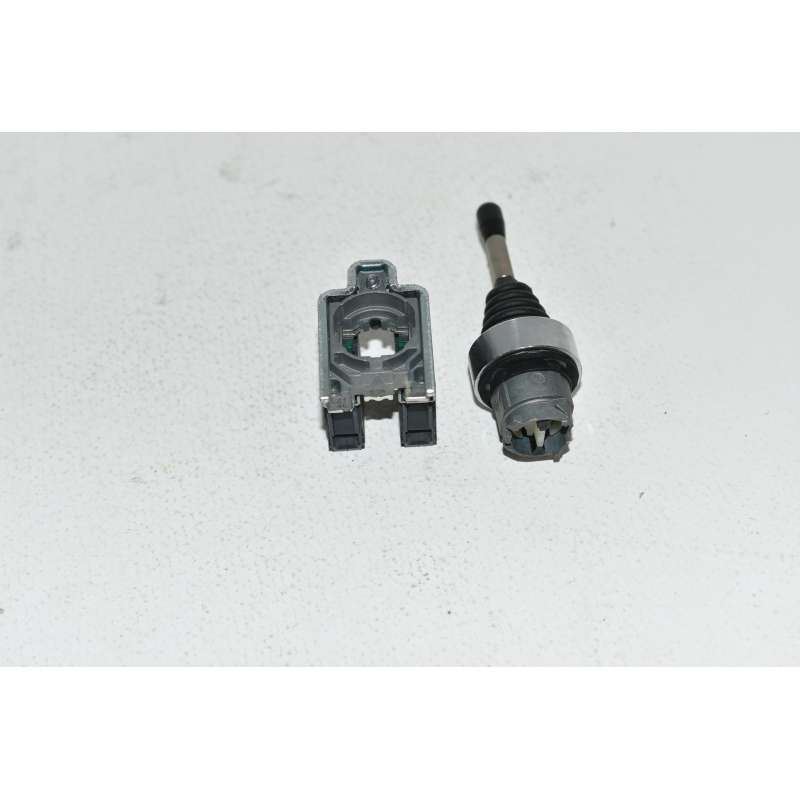

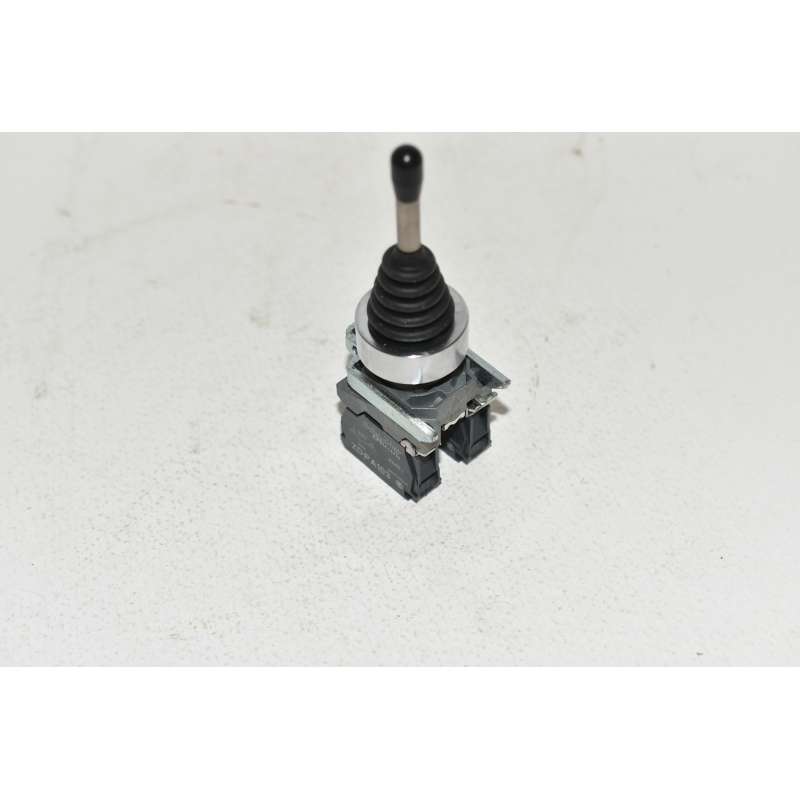

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
