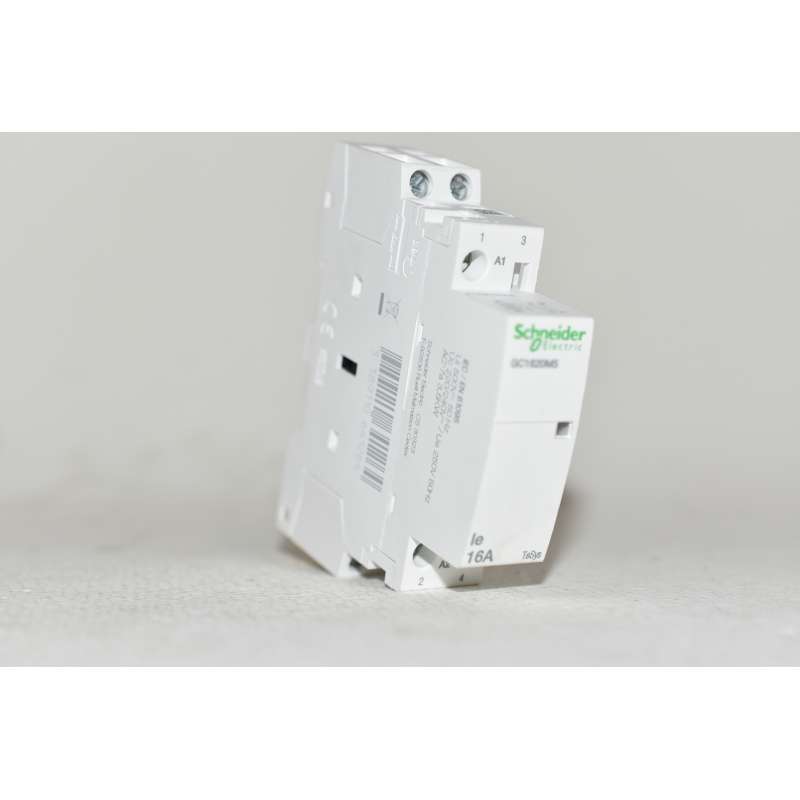

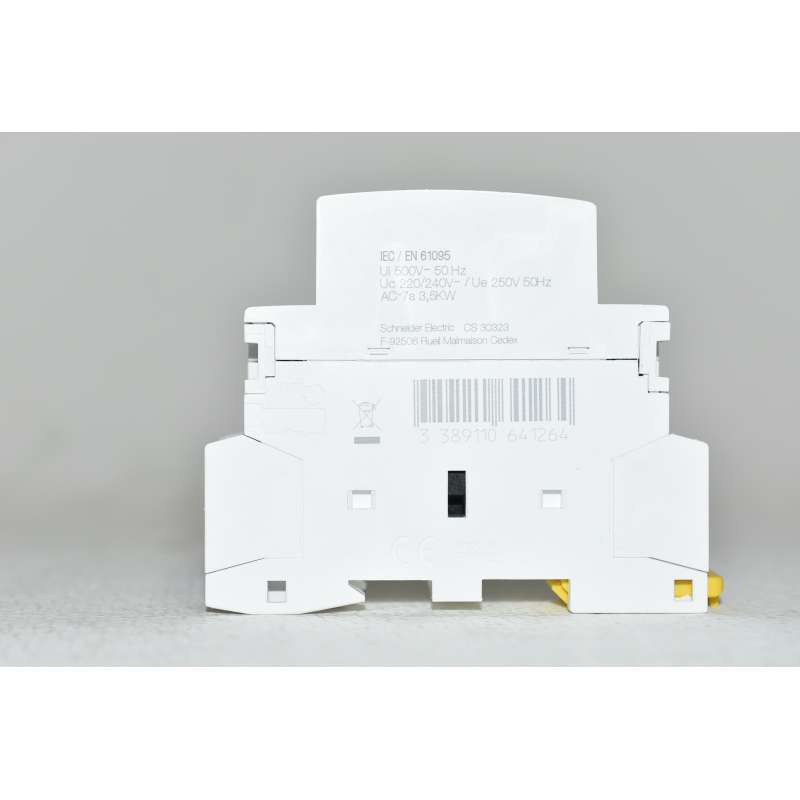

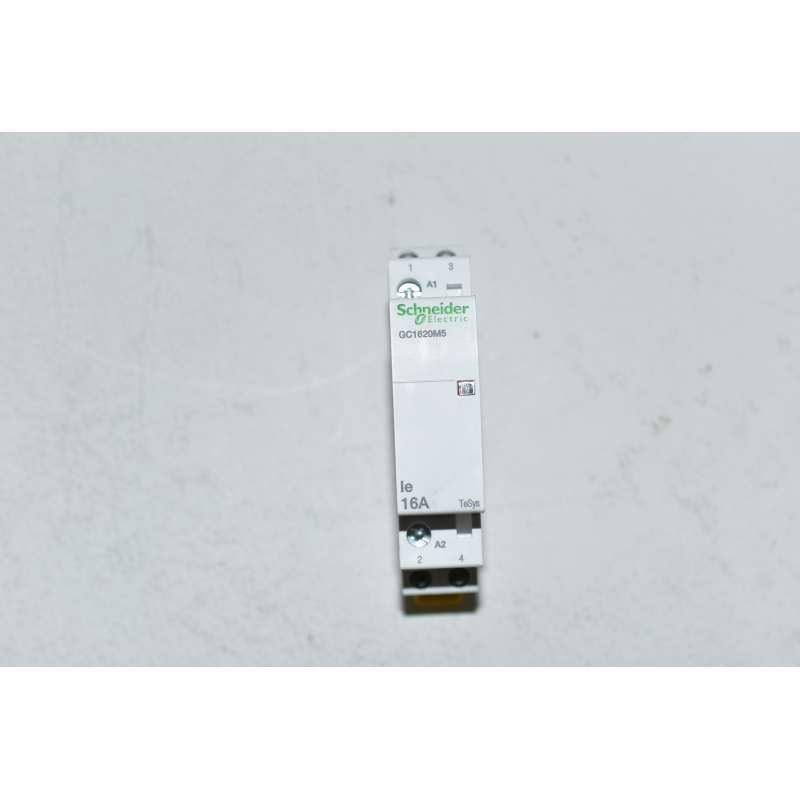

GC1620M5 Schneider Contattore Modulare GC 2No 16Amp 220-240 VAC
6976/CF2/DX/Q12
Nuovo
20,00 € tasse incl.
tasse incl.
12 Articoli
| Tipo | Contattore |
| Marca | Schneider Electric |
GC1620M5 Schneider Contattore Modulare GC 2No 16Amp 220-240 VAC
Descrizione

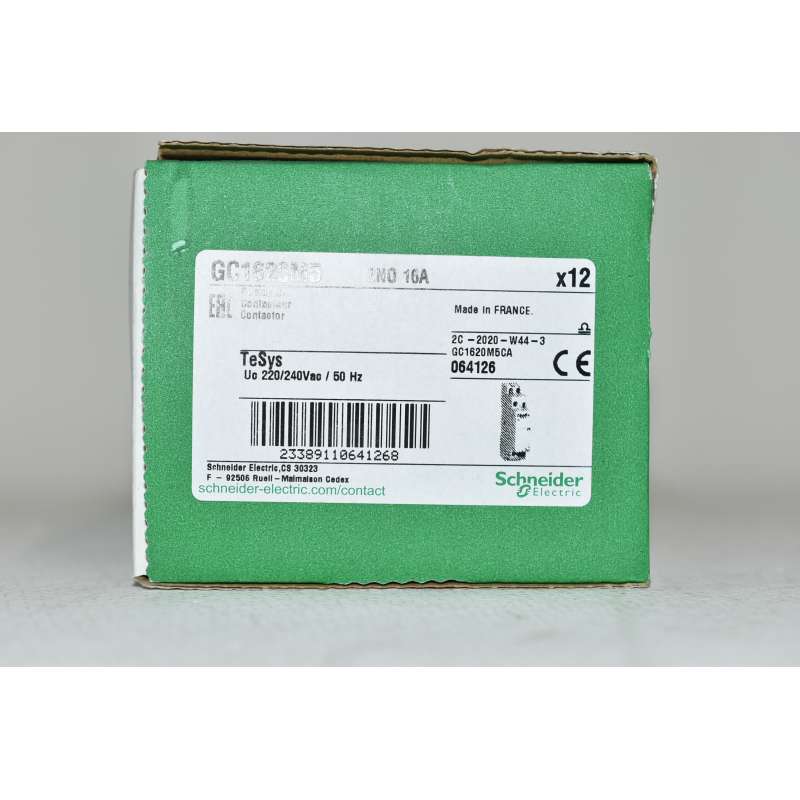

Contattore modulare GC di TeSys, 2 poli (2NO), 16 A/250V AC-7a (riscaldamento) e 5 A/250V AC-7b (controllo motore), per applicazioni domestiche. Tensione di alimentazione 220-240V AC 50 Hz, indicatore di stato sul lato anteriore. Per l'uso in pannelli modulari, compatti (larghezza di 18 mm), aggancio su guida DIN da 35 mm, collegamento mediante morsetti a vite. Venduto in confezione da 12 unità. Certificazione secondo diverse norme (IEC, EN, NF-USE, VDE, CEBEC, OVE),
Caratteristiche:
Descrizione
Contattore modulare GC di TeSys, 2 poli (2NO), 16 A/250V AC-7a (riscaldamento) e 5 A/250V AC-7b (controllo motore), per applicazioni domestiche. Tensione di alimentazione 220-240V AC 50 Hz, indicatore di stato sul lato anteriore. Per l'uso in pannelli modulari, compatti (larghezza di 18 mm), aggancio su guida DIN da 35 mm, collegamento mediante morsetti a vite. Venduto in confezione da 12 unità. Certificazione secondo diverse norme (IEC, EN, NF-USE, VDE, CEBEC, OVE),
Caratteristiche:
| Gamma | TeSys |
|---|---|
| Nome Prodotto | TeSys GC |
| Tipo Prodotto | Modular contactor |
| Nome Dispositivo | GC16 |
| Applicazione contattore | Riscaldamento Comando motore Lighting |
| Categoria di utilizzazione | AC-7A AC-7B |
|---|---|
| Numero di poli | 2P |
| power pole contact composition | 2 NO |
| Tensione nominale di esercizio [Ue] | <= 250 V CA |
| Corrente nominale di impiego [Ie] | 16 A AC-7A 5 A AC-7B |
| Posizione operativa | 30°/verticale |
| tipo circuito di controllo | CA a 50 Hz |
| tensione di comando [Uc] | 220...240 V CA 50 Hz |
| Tensione Nominale Di Tenuta Agli Impulsi [Uimp] | 4 kV |
| Corrente termica convenzionale in aria aperta [Ith] | 16 A (at 50 °C) for circuito di potenza |
| Potere di chiusura nominale Irms | 40 A at 400 V CA for circuito di potenza conforming to IEC 61095 |
| capacità di interruzione nominale | 40 A at 400 V for circuito di potenza conforming to IEC 61095 |
| Corrente nominale ammissibile di breve durata [Icw] | 128 A 40 °C - 10 s for circuito di potenza 40 A 40 °C - 30 s for circuito di potenza |
| Calibro del fusibile associato | 16 A gL at <= 440 V for circuito di potenza |
| impedenza media | 2,5 mOhm - Ith 16 A 50 Hz for circuito di potenza |
| Tensione Nominale Di Isolamento [Ui] | 500 V conforme a IEC 61095 500 V conforme a VDE 0110 |
| Durata elettrica | AC-7A: 100000 cicli AC-7B: 100000 cicli |
| dissipazione di potenza per polo | 0,65 W |
| Tipo di controllo | Controllo a distanza |
| Installazione | Aggancio |
| Supporto Di Montaggio | Guida DIN |
| Norme Di Riferimento | IEC 61095 IEC 60947-5 |
| Connessioni - morsetti | Circuito di controllo: morsetti di fissaggio a vite 1 cavi 2,5 mm²flessibile senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 2,5 mm²flessibile senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 1 cavi 2,5 mm²flessibile con terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1,5 mm²flessibile con terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 1 cavi 1,5 mm²solido senza terminazione cavo Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1,5 mm²solido senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 6 mm²flessibile senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 2 cavi 4 mm²flessibile senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 6 mm²flessibile con terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 2 cavi 1,5 mm²flessibile con terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 1 cavi 6 mm²solido senza terminazione cavo Circuito di potenza: morsetti di fissaggio a vite 2 cavi 4 mm²solido senza terminazione cavo |
| coppia di serraggio | Circuito di controllo: 0,8 Nm - su morsetti di fissaggio a vite Circuito di potenza: 0,8 Nm - su morsetti di fissaggio a vite |
| tempo di funzionamento | 10...25 ms apertura 10...30 ms chiusura |
| Durata meccanica | 1000000 cicli |
| Maximum operating rate | 300 cicli/h a <50 °C |
| limiti tensione circuito di controllo | Diseccitazione: 0,2...0,75Uc at 50 Hz (at <50 °C) Operativo: 0.85...1.1 Uc at 50 Hz (at <50 °C) |
| potenza di spunto in VA | 15 VA 50 Hz (at 20 °C) |
| assorbimento potenza di mantenimento VA | 3,8 VA 50 Hz (at 20 °C) |
| dissipazione di calore | 1,3 W a 50/60 Hz |
| Grado Di Protezione Ip | IP40 (in quadro) conforme a VDE 0106 IP20 conforme a VDE 0106 |
|---|---|
| Trattamento di protezione | TC |
| Temperatura Ambiente | -5…50 °C |
| Temperatura Di Stoccaggio | -40…70 °C |
| Altitudine Di Funzionamento | |
| robustezza meccanica | Urti contattore aperto: 10 Gn per 11 ms Urti contattore chiuso: 15 Gn per 11 ms Vibrazioni contattore aperto: 2 Gn, 5...300 Hz Vibrazioni contattore chiuso: 3 Gn, 5...300 Hz |

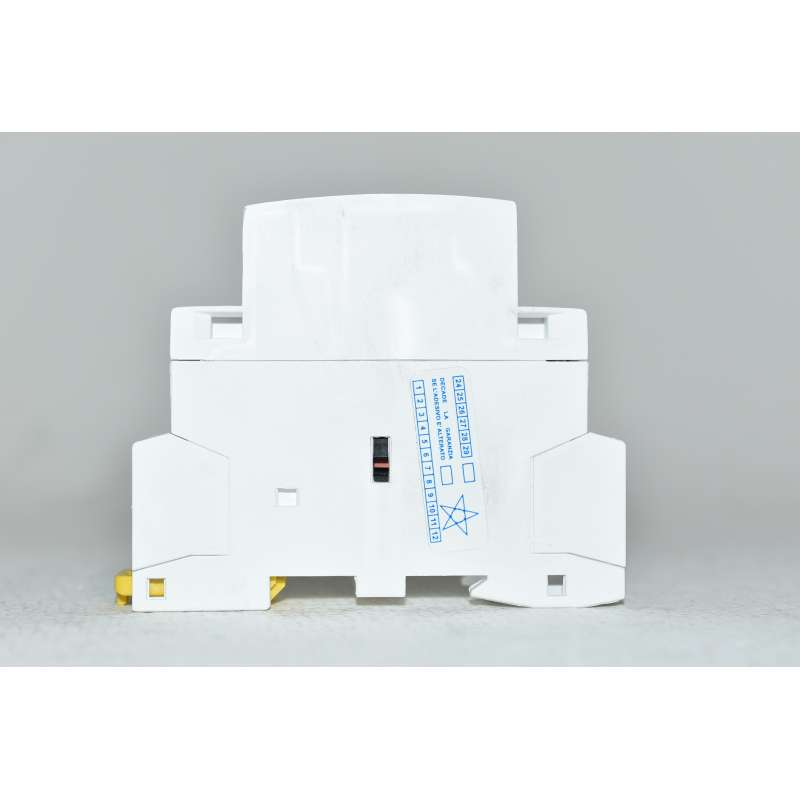

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
