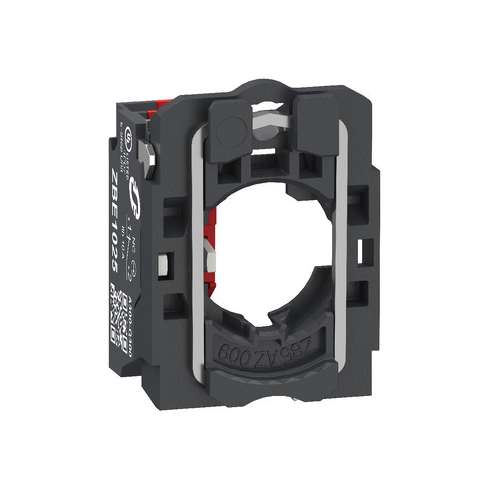

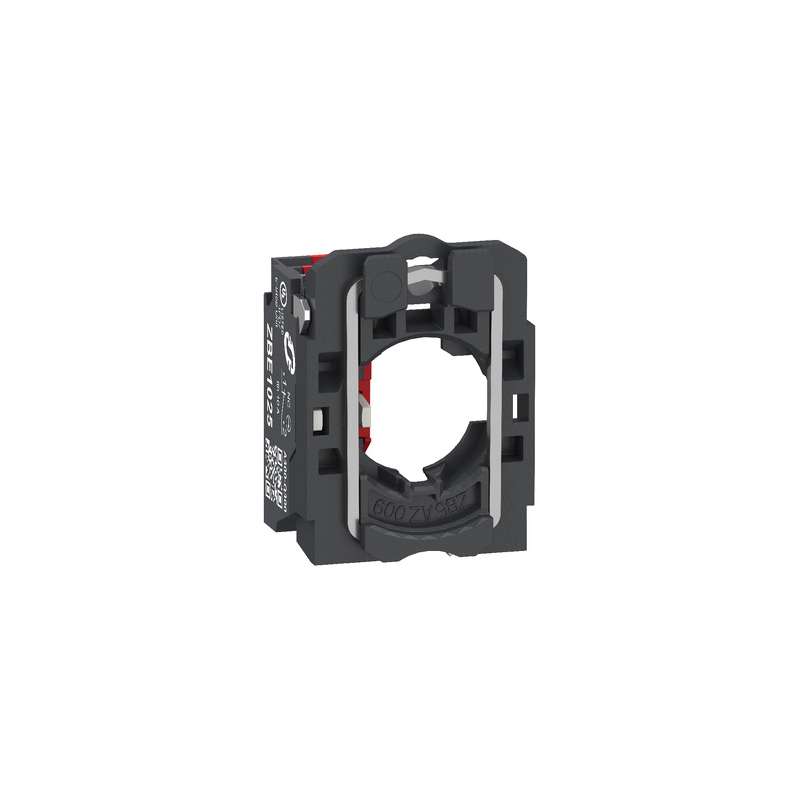

ZB5AZ1025 Schneider Corpo Contatti Harmony XB5 1Contatto NC con base di Fissaggio

Riferimento: 6945/CE1/DX/Q120

Condizione: Nuovo

3,00 € tasse incl.

120 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Contatto
Marca	Schneider Electric

ZB5AZ1025 Schneider Corpo Contatti Harmony XB5 1Contatto NC con base di Fissaggio contatti Plug-in
Questo elemento di contatto singolo Harmony XB5 è preassemblato su una base di fissaggio in plastica. È dotato di 1 contatto normalmente chiuso (NC). È compatibile con le unità Harmony XB5. È costituito da un singolo blocco di contatto preassemblato su un'unità di collare di fissaggio. Aggiungendo semplicemente una testina a questo gruppo, otterrete un pulsante completo e pronto all'uso. Protegge gli operatori dal contatto imprevisto con circuiti sotto tensione grazie al suo indice di protezione IP20. L'elevata resistenza a 1 milione di cicli garantisce meno manutenzione e meno danni.
Caratteristiche:

Gamma Prodotto	Harmony XB5
Tipo Prodotto	Montaggio corpo completo/contatti
Nome Dispositivo	ZB5
materiale base di fissaggio	Plastica
Vendita quantità indivisibile	1
Tipo di testa	Standard
Composizione e tipologia contatti	1 NC
Funzionamento dei contatti	Ad apertura lenta
Tipo blocco contatti	Singolo
Connessioni - morsetti	Push-in, <= 2 x 1,5 mm² con puntale per cavo conforme a IEC 60947-1 Push-in, >= 1 x 0.34 mm² senza puntale per cavo conforme a IEC 60947-1

Caratteristiche tecniche
Larghezza totale CAD	46,2 mm
Altezza totale CAD	27,6 mm
Profondità totale CAD	30 mm
Descrizione morsetti ISO n°1	(11-12)NC
Peso Netto	0,011 kg
Composizione Del Dispositivo	Base di fissaggio Corpo
uso contatti	Contatti standard
Apertura positiva	Con conforme a IEC 60947-5-1 appendice K
Corsa di funzionamento	1,217 mm (NC con modifica dello stato elettrico) 4,3 mm (corsa totale)
forza di funzionamento	2,25 N NC con modifica dello stato elettrico
Durata meccanica	10000000 cicli
Materiale contatti	Lega d'argento (Ag/Ni)
Protezione contro i cortocircuiti	10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1
Corrente termica convenzionale in aria [Ith]	10 A conforme a IEC 60947-5-1
Tensione nominale di isolamento [Ui]	300 V (grado di inquinamento 3) conforme a IEC 60947-1
Tensione nominale di tenuta agli impulsi [Uimp]	4 kV conforme a IEC 60947-1
Corrente nominale di impiego [Ie]	6 A a 120 V, AC-15, A300 conforme a IEC 60947-5-1 3 A a 240 V, AC-15, A300 conforme a IEC 60947-5-1 0,55 A a 125 V, DC-13, Q300 conforme a IEC 60947-5-1 0,27 A a 250 V, DC-13, Q300 conforme a IEC 60947-5-1
Presentazione del dispositivo	Basic sub-assemblies

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente	-40…70 °C
Grado di protezione IP	IP20 conforme a CEI 60529
Norme Di Riferimento	IEC 60947-1 IEC 60947-5-1 IEC 60947-5-4 IEC 60947-5-5 UL 60947-1 UL 60947-5-1 UL 60947-5-5 UL 1059 UL 486E CSA C22.2 No 60947-1 CSA C22.2 No 60947-5-1 CSA C22.2 No 158 CSA C22.2 No 65 IACS E10
Certificazioni Prodotto	EAC IECEE CB Scheme CCC UL CSA
Resistenza alle vibrazioni	5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6 25 mm picco-picco (f= 2…10 Hz) conforming to IEC 60068-2-6
Resistenza agli urti	25 gn (durata = 6 ms) per 1000 scosse su ciascun asse conforme a IEC 60068-2-27 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

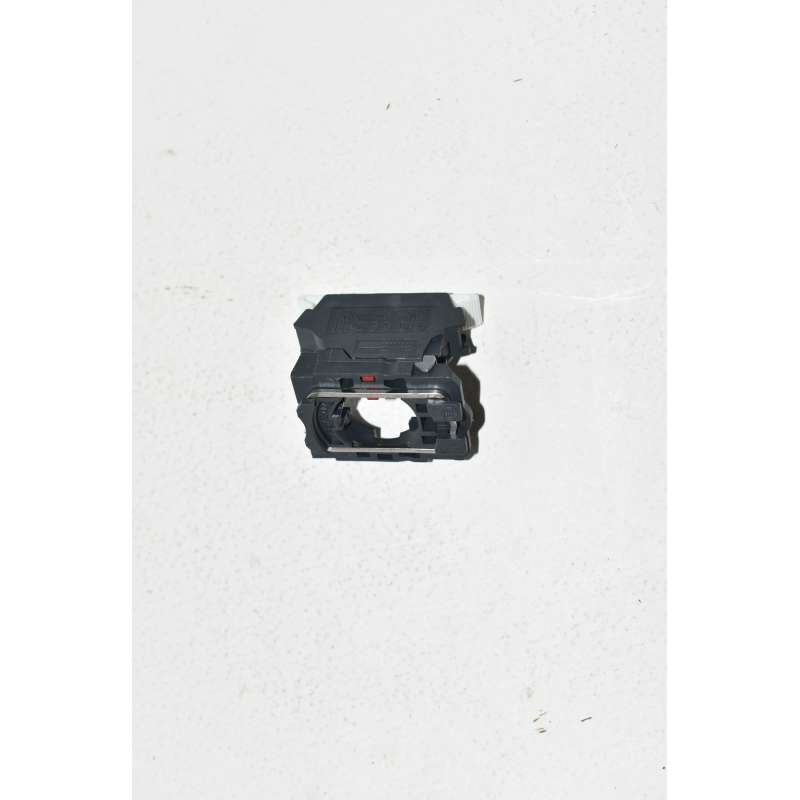

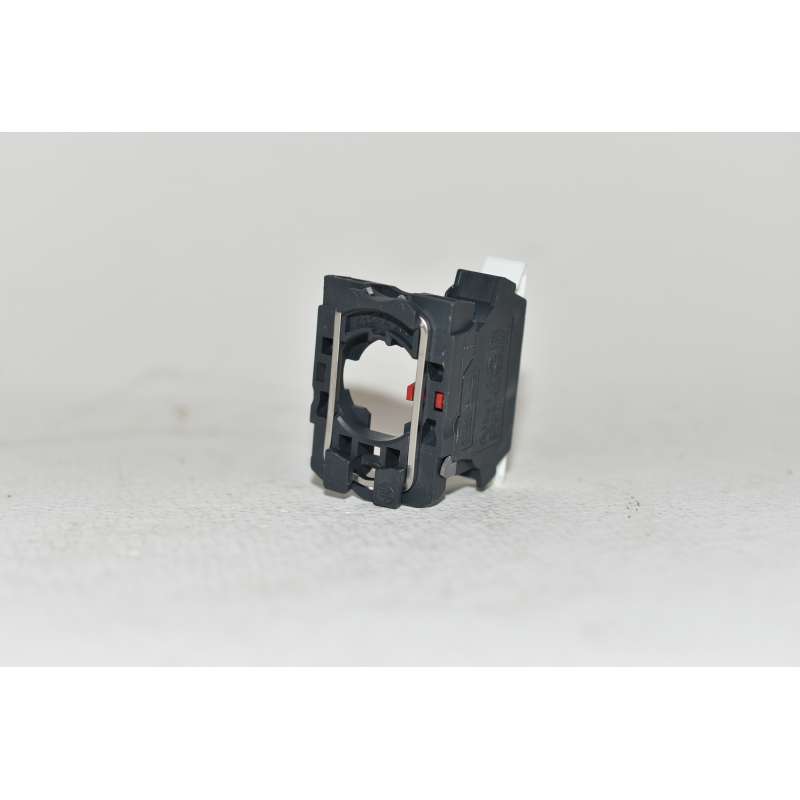

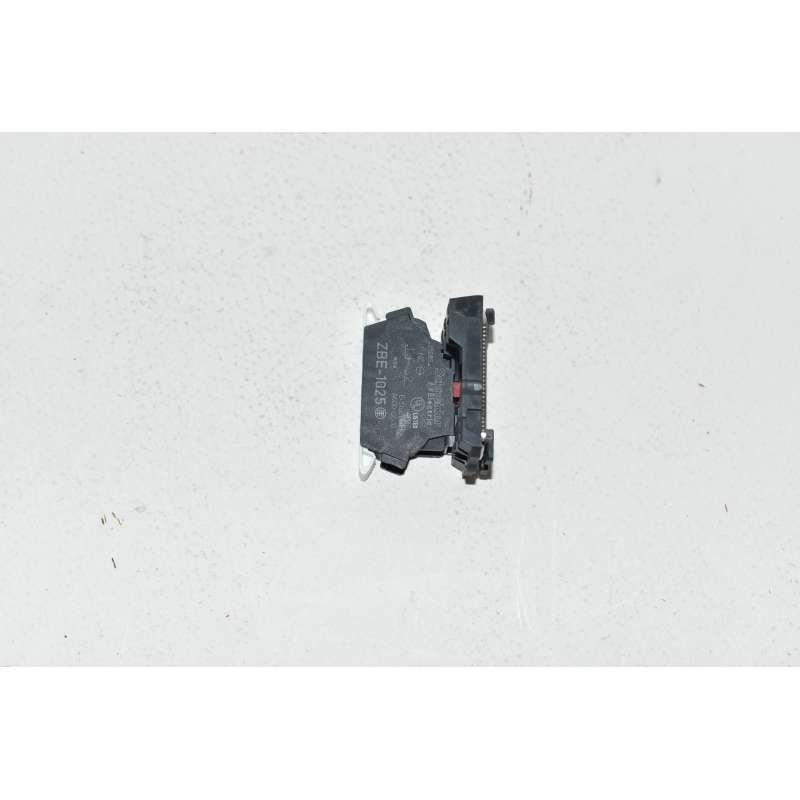

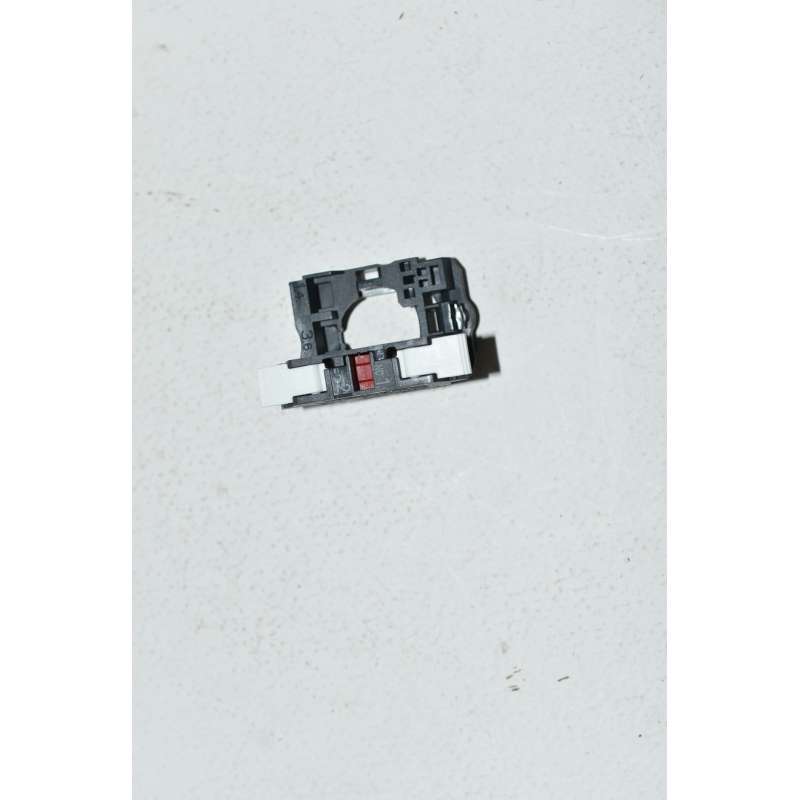

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
