28910 Schneider Interruttore/Sezionatore Compact INS125 125Amp 3 poli

Riferimento: 6934/DF1/SX/Q1

Condizione: Nuovo (Altro)

80,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Interruttore
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric

28910 Schneider Interruttore/Sezionatore Compact INS125 125Amp 3 poli

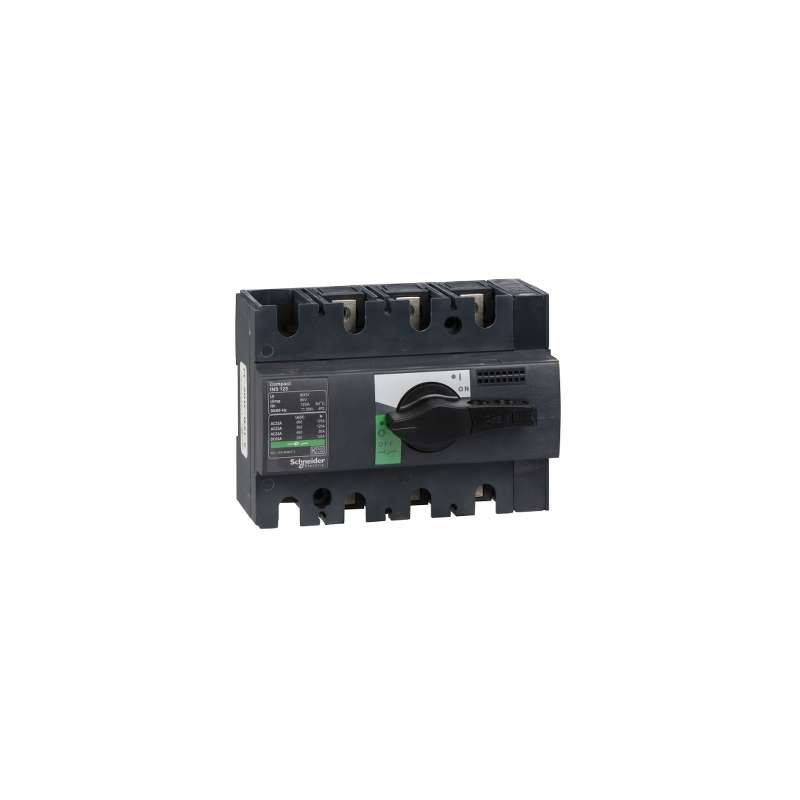

Compact INS125 è un interruttore-sezionatore non automatico a 3 poli con maniglia rotativa nera. È adatto all'isolamento con sezionamento visualizzato, come definito dalle norme IEC 60947-1 e IEC60947-3. La corrente di funzionamento è 125A a 415VAC nelle categorie AC22A e AC23A. La tensione nominale è 690VAC 50/60Hz o 250VDC. La maniglia rotativa nera è progettata per offrire un'ottima manovrabilità e prestazioni elevate in caso di interruzione delle correnti. Compact INS125 è un dispositivo con isolamento frontale in classe II in conformità con la norma IEC 60664.
Caratteristiche:

Gamma	Compact
Nome Prodotto	ComPacT INS
Tipo Prodotto	Interruttore di manvovra-sezionatore
Numero di poli	3P
Tipo di rete	CA DC
Frequenza Di Rete	50/60 Hz
Corrente nominale di impiego [Ie]	AC-22A: 125 A CA 50/60 Hz 220/240 V AC-22A: 125 A CA 50/60 Hz 380/415 V AC-22A: 125 A CA 50/60 Hz 440/480 V AC-22A: 125 A CA 50/60 Hz 500 V AC-22A: 125 A CA 50/60 Hz 660/690 V AC-23A: 125 A CA 50/60 Hz 220/240 V AC-23A: 125 A CA 50/60 Hz 380/415 V AC-23A: 125 A CA 50/60 Hz 440/480 V AC-23A: 125 A CA 50/60 Hz 500 V AC-23A: 80 A CA 50/60 Hz 660/690 V DC-22A: 125 A DC 125 V 2 poli in serie DC-23A: 125 A DC 125 V 2 poli in serie
Tensione nominale di isolamento [Ui]	800 V CA 50/60 Hz
Tensione Nominale Di Tenuta Agli Impulsi [Uimp]	8 kV
Corrente termica convenzionale in aria aperta [Ith]	125 A a 60 °C
Potere di chiusura nominale in cortocircuito [Icm]	154 kA con interruttore di protezione circuito a monte 690 V CA a 50/60 Hz 20 kA interruttore-sezionatore singolo 690 V CA a 50/60 Hz
Tensione nominale di impiego [Ue]	125 V DC 690 V CA 50/60 Hz
Attitudine all'isolamento	Si
segnalazione posizione contatti	Si
interruzione visibile	No
Grado di inquinamento	3

Caratteristiche tecniche
Tipo di controllo	Manovra rotativa
Colore leva di manovra	Nero
Installazione	Fisso
Supporto Di Montaggio	Guida DIN Piastra
attacchi superiori	Lato anteriore
attacchi inferiori	Lato anteriore
potenza massima	AC-23: 55 kW a 440 V CA 50/60 Hz AC-23: 37 kW a 220/240 V CA 50/60 Hz AC-23: 55 kW a 380/415 V CA 50/60 Hz AC-23: 75 kW a 500/525 V CA 50/60 Hz AC-23: 75 kW a 660/690 V CA 50/60 Hz
Servizio nominale	Ininterrotto
classe di servizio intermittente	Classe 120 - 60%
Corrente di tenuta nominale al cortocircuito [Icw]	1 kA durante 30 s conforme a IEC 60947-3 1,23 kA durante 20 s conforme a IEC 60947-3 3,175 kA durante 3 s conforme a IEC 60947-3 5,5 kA durante 1 s conforme a IEC 60947-3
Durata meccanica	15000 cicli
Durata elettrica	AC-22A: 1500 cicli 220/240 V CA 50/60 Hz AC-22A: 1500 cicli 380/415 V CA 50/60 Hz AC-22A: 1500 cicli 440 V CA 50/60 Hz AC-22A: 1500 cicli 500 V CA 50/60 Hz AC-23A: 1500 cicli 220/240 V CA 50/60 Hz AC-23A: 1500 cicli 380/415 V CA 50/60 Hz AC-23A: 1500 cicli 440 V CA 50/60 Hz AC-23A: 1500 cicli 500 V CA 50/60 Hz DC-22A: 1500 cicli 250 V DC 2 poli in serie DC-23A: 1500 cicli 250 V DC 2 poli in serie AC-22A: 1500 cicli 690 V CA 50/60 Hz AC-23A: 1500 cicli 690 V CA 50/60 Hz
Passo del collegamento	30 mm
Altezza	100 mm
Larghezza	135 mm
Profondità	62,5 mm
Peso Netto	0,8 kg

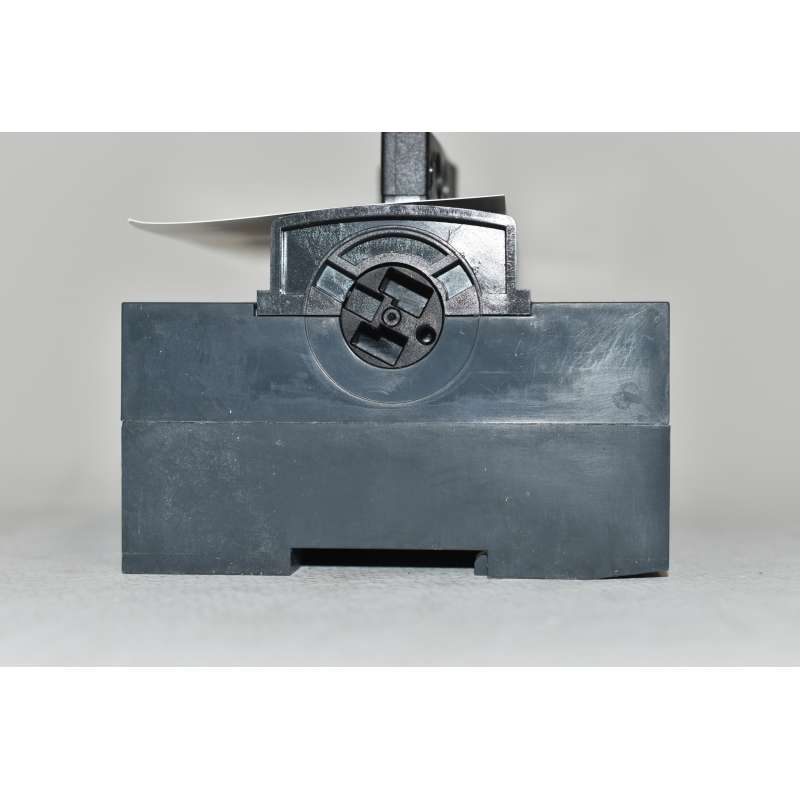

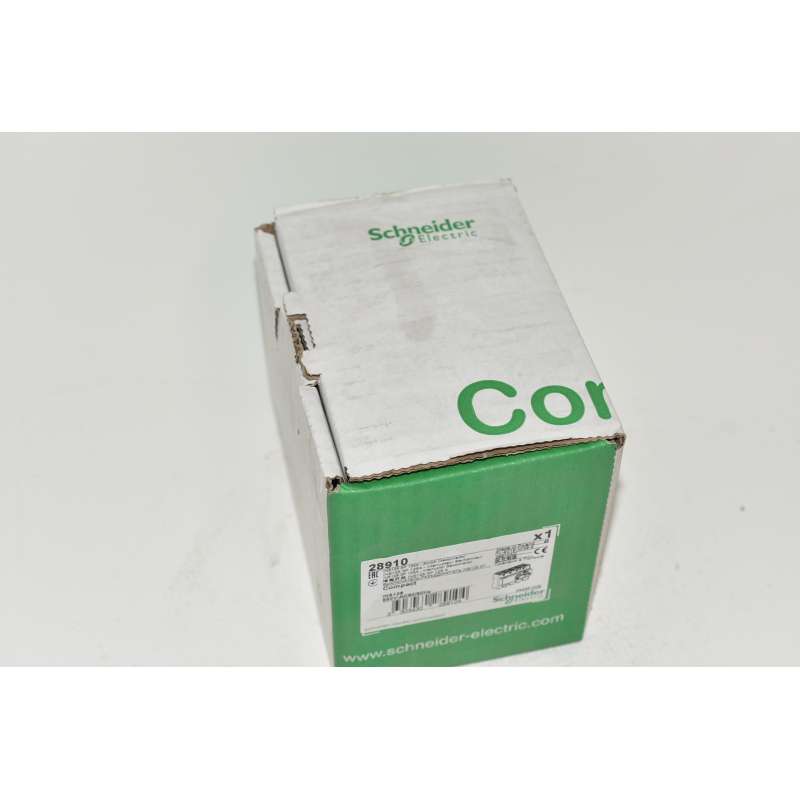

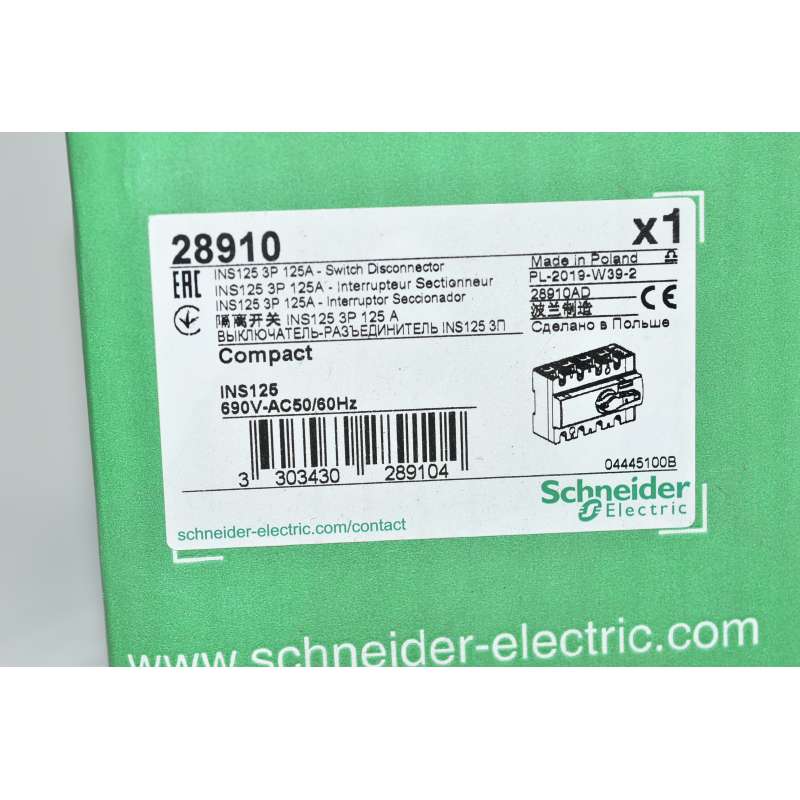

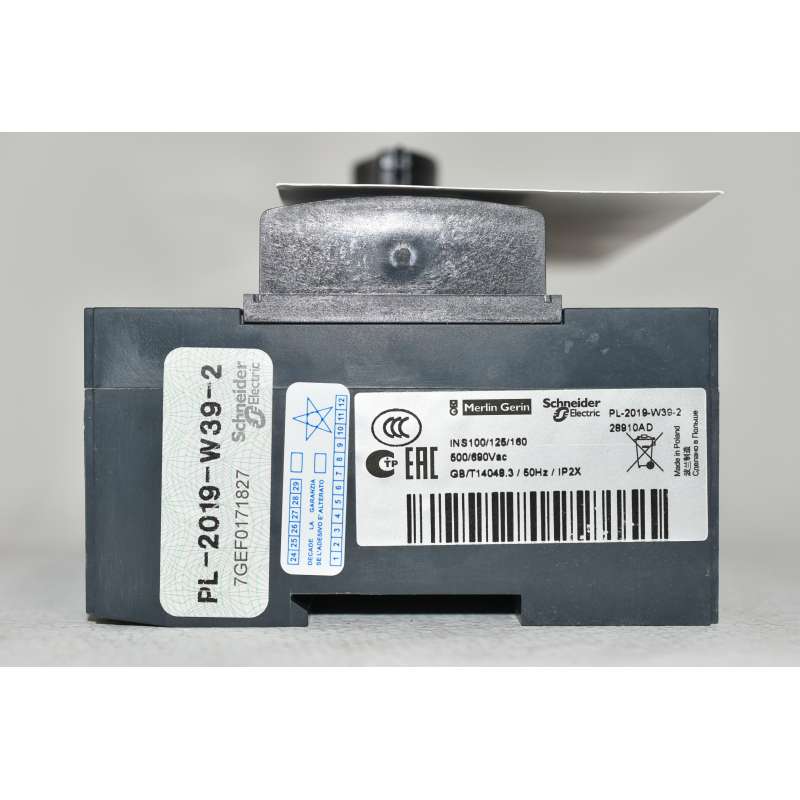

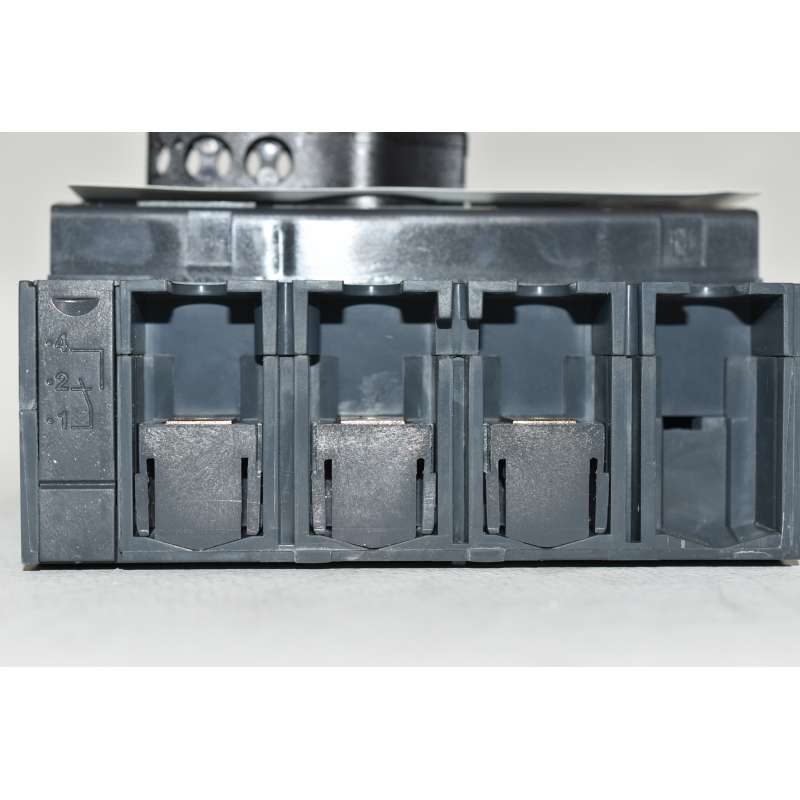

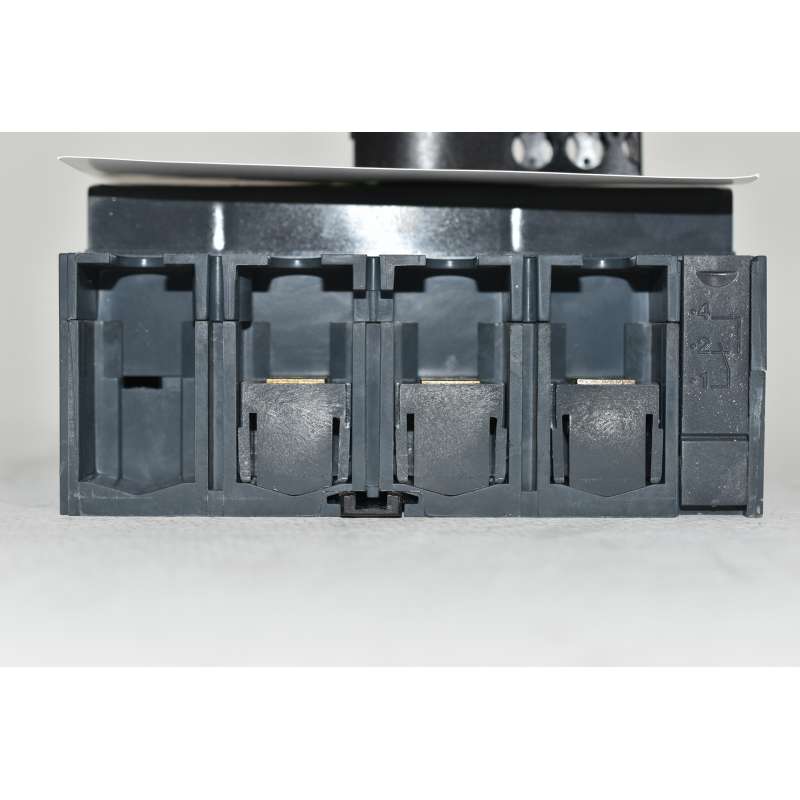

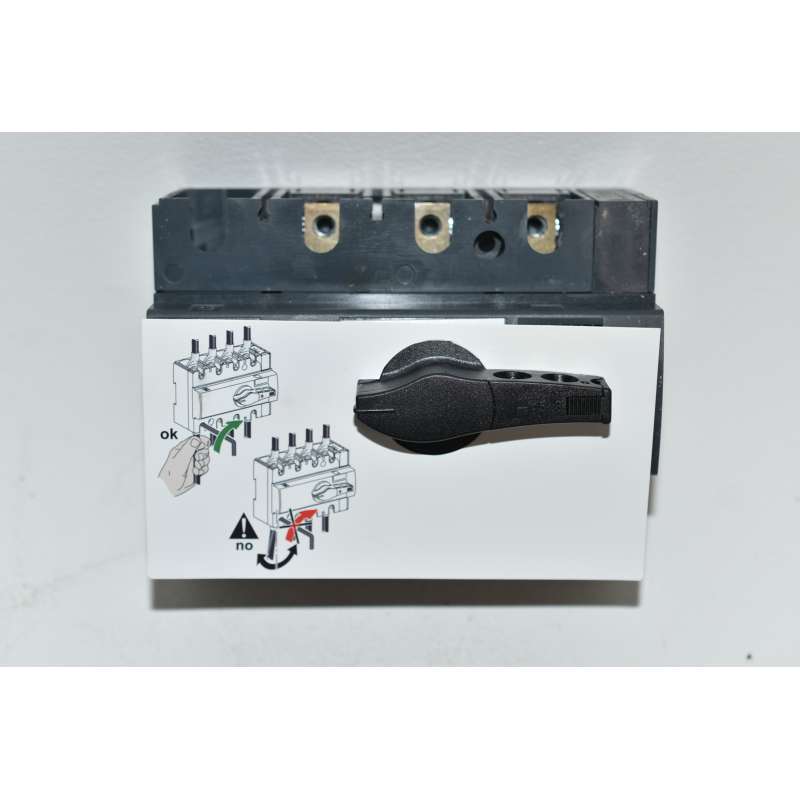

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
